高速公路收费系统的维护与维修技术.pdf

高速公路收费系统的维护与维修技术

摘要：为了尽快收回成本，有中国建设信息化必要建立高速公路收费系统。
高速公路收费系统主要包括ETC自动收费和手动半自动收费两种形式。机电设备
能维持系统的正常运行。如果机电设备出现问题，机电系统就会出现故障，使收
费工作无法正常进行。因此，为了使高速公路收费系统能够正常运行，就必须做

好收费机电系统的维护和维护工作，使整个系统能够正常运行。

关键词：高速公路；收费系统；维护；维修技术

一、高速公路收费系统的构成

收费系统是高速公路中不可或缺的重要组成部分之一，是收费营运的基础保
障，该系统以计算机、网络、通信等技术为核心，其应用可使高速公路的收费速

度和精确性获得显著提升。

二、高速公路收费系统的维护与维修技术

1.计重系统的维护与维修

（1）维护

①在对计重收费系统进行维护的过程中，应对秤体的缝隙进行全面清洁，并
保证秤台的四周干净，每个工作日都应进行打扫，避免秤台底部、周围被杂物卡
住，从而影响称重的准确性。同时，秤缝要有一定的缝隙，防止石子等杂物卡住

秤台造成系统死机或控制箱报警、不称重等情况发生。

②工作人员应对秤台表面进行定期检查和擦拭，从而使台面保持清洁，特别
是要保证承压座的洁净，这是因为承压座与称重传感器相连接，如果不干净会影

响称重的准确性。

③工作人员应定期对光栅及光栅加热玻璃进行清洁，防止灰尘或杂物引起车
辆分离不开的情况发生。在清洁时，应先将光栅箱上的开关打开，然后使用干净
的抹布对玻璃内外进行擦拭，需要注意在擦拭过程中，避免碰到光栅管，如果光
栅管移位，则会引起无法分离车辆的问题。若是发现光栅管松动，可以使用螺丝

刀对其上端的螺丝进行紧固，从而确保光栅能够对车辆进行准确分离。

④要确保识别器周围干净、清洁，工作人员可以经常用清水对轮轴识别器进
行冲洗，防止识别器夹缝内进入灰尘。同时，必须保证识别器小集线井处于封闭

状态。

（2）故障维修

①如果读写器出现无法读卡的故障时，可以采取如下方法进行维修处理：对
电源线、通信线缆、天线进行全面检查，判断有无松动或断线的情况，若未发现
异常，则应换一部读写器进行测试，若更换后可以正常读卡，说明读写器损坏；
若仍然无法对卡上的信息有效读出时，工作人员应与信息监控分中心取得联系，

对该情况进行汇报。

②当票据打印机出现卡纸或是无法正常进纸的故障时，可以采取如下方法进
行解决：对导纸轮进行检查，判断有无错位、松动或是被异物卡住等情况。若存
在应进行复位并清除异物；对打印头进行检查，若滚轴之间间隙过小则应进行调

整，从而确保进纸顺畅。

③当车道工控机出现死机的问题时，如果屏幕上弹出对话框，则可通过收费
管理系统的车道监视功能，以远程的方式将对话框取消，这样能够使死机故障得
到解决；当远程操控失败后，应及时与维护人员取得联系，通过reset键对工控
机进行重启；若是因车牌识别仪的网络通信与工控机通信故障引起的死机故障，

则应对网络接头进行检查，然后按照正常程序对工控机进行重启。

2.收费闭路监视系统的维护与维修

（1）收费闭路监视系统维护

收费闭路监视系统是高速公路收费系统的重要组成部分之一，主要用于相关
信息的采集、记录和发布。在对收费闭路监视系统进行维护时，可将维护重点放

在信息显示屏和摄像机上。其中，信息显示屏的维护周期和项目如表1所示。

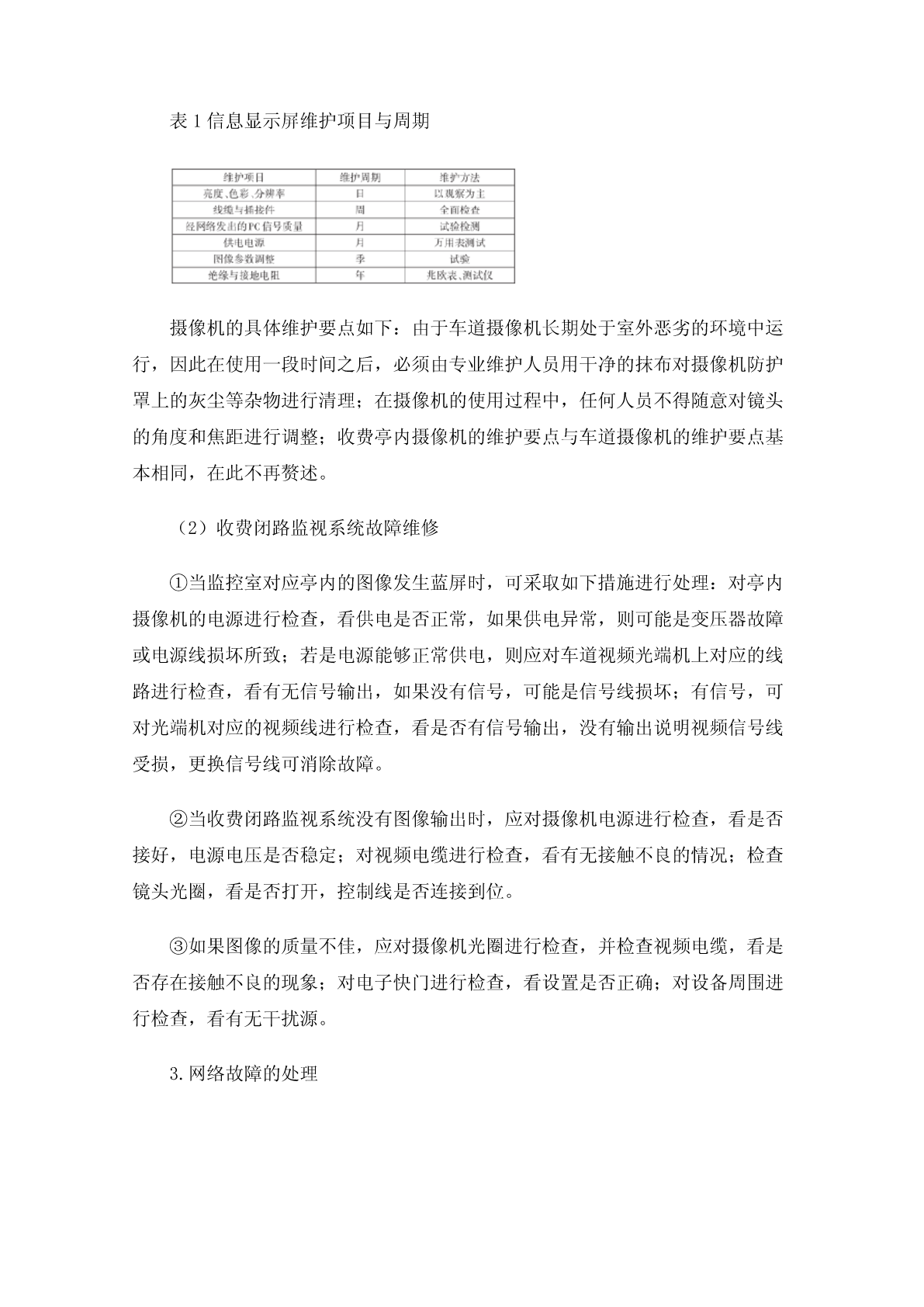

表1信息显示屏维护项目与周期

摄像机的具体维护要点如下：由于车道摄像机长期处于室外恶劣的环境中运
行，因此在使用一段时间之后，必须由专业维护人员用干净的抹布对摄像机防护
罩上的灰尘等杂物进行清理；在摄像机的使用过程中，任何人员不得随意对镜头
的角度和焦距进行调整；收费亭内摄像机的维护要点与车道摄像机的维护要点基

本相同，在此不再赘述。

（2）收费闭路监视系统故障维修

①当监控室对应亭内的图像发生蓝屏时，可采取如下措施进行处理：对亭内
摄像机的电源进行检查，看供电是否正常，如果供电异常，则可能是变压器故障
或电源线损坏所致；若是电源能够正常供电，则应对车道视频光端机上对应的线
路进行检查，看有无信号输出，如果没有信号，可能是信号线损坏；有信号，可
对光端机对应的视频线进行检查，看是否有信号输出，没有输出说明视频信号线

受损，更换信号线可消除故障。

②当收费闭路监视系统没有图像输出时，应对摄像机电源进行检查，看是否
接好，电源电压是否稳定；对视频电缆进行检查，看有无接触不良的情况；检查

镜头光圈，看是否打开，控制线是否连接到位。

③如果图像的质量不佳，应对摄像机光圈进行检查，并检查视频电缆，看是
否存在接触不良的现象；对电子快门进行检查，看设置是否正确；对设备周围进

行检查，看有无干扰源。

3.网络故障的处理
