钻孔灌注桩质量检测方法及原理.doc

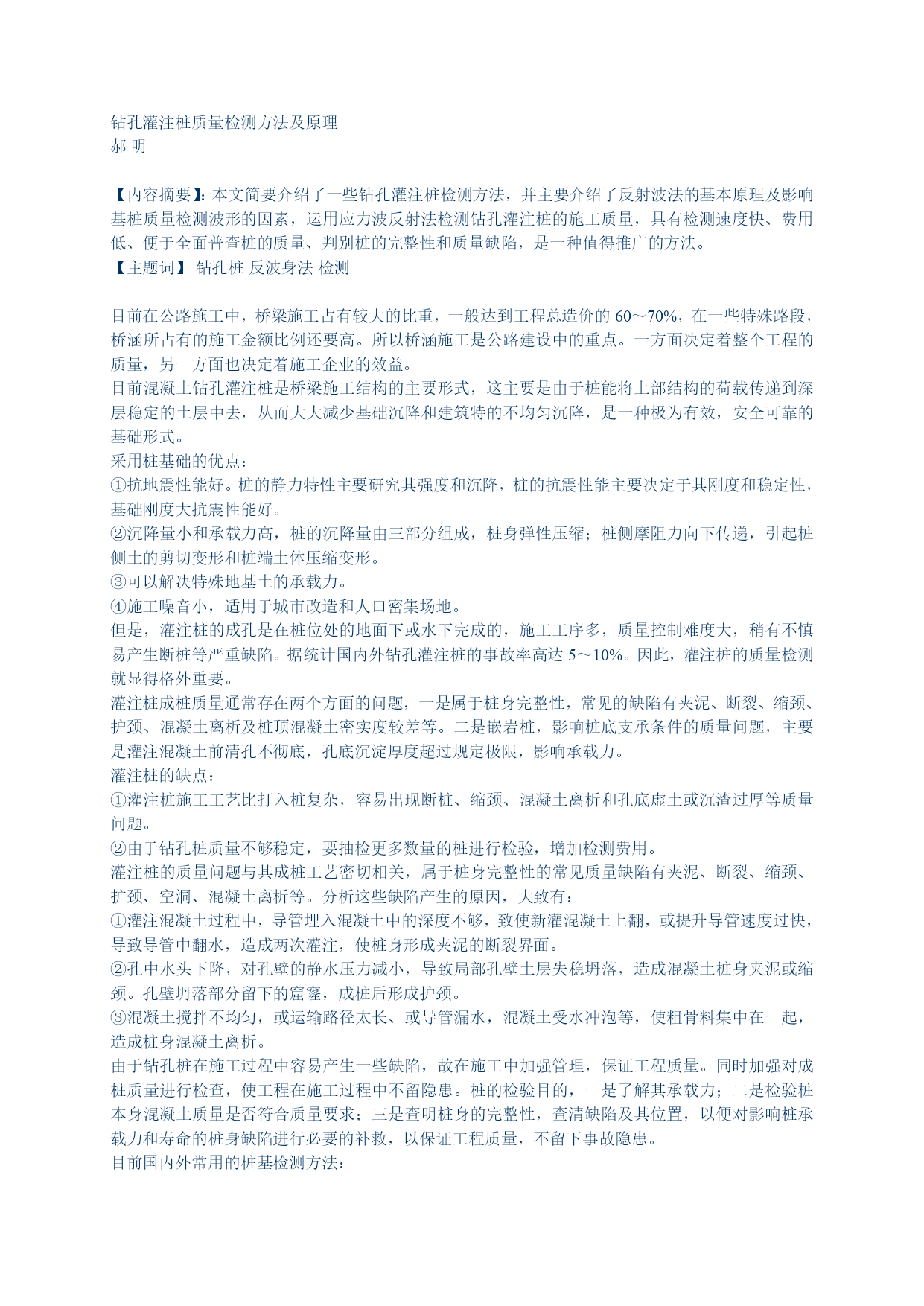

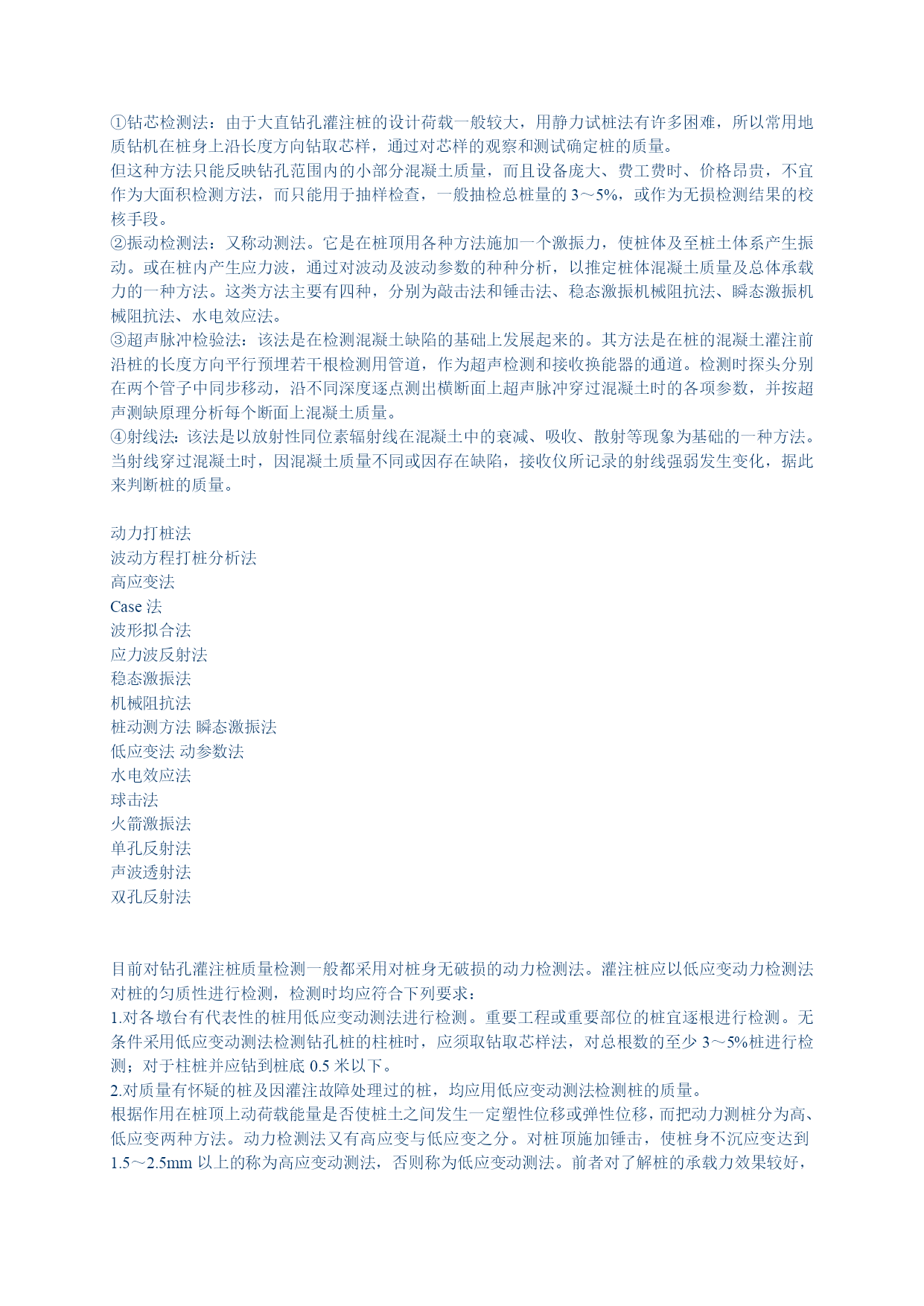

钻孔灌注桩质量检测方法及原理郝明【内容摘要】：本文简要介绍了一些钻孔灌注桩检测方法，并主要介绍了反射波法的基本原理及影响基桩质量检测波形的因素，运用应力波反射法检测钻孔灌注桩的施工质量，具有检测速度快、费用低、便于全面普查桩的质量、判别桩的完整性和质量缺陷，是一种值得推广的方法。【主题词】钻孔桩反波身法检测目前在公路施工中，桥梁施工占有较大的比重，一般达到工程总造价的60～70%，在一些特殊路段，桥涵所占有的施工金额比例还要高。所以桥涵施工是公路建设中的重点。一方面决定着整个工程的质量，另一方面也决定着施工企业的效益。目前混凝土钻孔灌注桩是桥梁施工结构的主要形式，这主要是由于桩能将上部结构的荷载传递到深层稳定的土层中去，从而大大减少基础沉降和建筑特的不均匀沉降，是一种极为有效，安全可靠的基础形式。采用桩基础的优点：①抗地震性能好。桩的静力特性主要研究其强度和沉降，桩的抗震性能主要决定于其刚度和稳定性，基础刚度大抗震性能好。②沉降量小和承载力高，桩的沉降量由三部分组成，桩身弹性压缩；桩侧摩阻力向下传递，引起桩侧土的剪切变形和桩端土体压缩变形。③可以解决特殊地基土的承载力。④施工噪音小，适用于城市改造和人口密集场地。但是，灌注桩的成孔是在桩位处的地面下或水下完成的，施工工序多，质量控制难度大，稍有不慎易产生断桩等严重缺陷。据统计国内外钻孔灌注桩的事故率高达5～10%。因此，灌注桩的质量检测就显得格外重要。灌注桩成桩质量通常存在两个方面的问题，一是属于桩身完整性，常见的缺陷有夹泥、断裂、缩颈、护颈、混凝土离析及桩顶混凝土密实度较差等。二是嵌岩桩，影响桩底支承条件的质量问题，主要是灌注混凝土前清孔不彻底，孔底沉淀厚度超过规定极限，影响承载力。灌注桩的缺点：①灌注桩施工工艺比打入桩复杂，容易出现断桩、缩颈、混凝土离析和孔底虚土或沉渣过厚等质量问题。②由于钻孔桩质量不够稳定，要抽检更多数量的桩进行检验，增加检测费用。灌注桩的质量问题与其成桩工艺密切相关，属于桩身完整性的常见质量缺陷有夹泥、断裂、缩颈、扩颈、空洞、混凝土离析等。分析这些缺陷产生的原因，大致有：①灌注混凝土过程中，导管埋入混凝土中的深度不够，致使新灌混凝土上翻，或提升导管速度过快，导致导管中翻水，造成两次灌注，使桩身形成夹泥的断裂界面。②孔中水头下降，对孔壁的静水压力减小，导致局部孔壁土层失稳坍落，造成混凝土桩身夹泥或缩颈。孔壁坍落部分留下的窟窿，成桩后形成护颈。③混凝土搅拌不均匀，或运输路径太长、或导管漏水，混凝土受水冲泡等，使粗骨料集中在一起，造成桩身混凝土离析。由于钻孔桩在施工过程中容易产生一些缺陷，故在施工中加强管理，保证工程质量。同时加强对成桩质量进行检查，使工程在施工过程中不留隐患。桩的检验目的，一是了解其承载力；二是检验桩本身混凝土质量是否符合质量要求；三是查明桩身的完整性，查清缺陷及其位置，以便对影响桩承载力和寿命的桩身缺陷进行必要的补救，以保证工程质量，不留下事故隐患。目前国内外常用的桩基检测方法：①钻芯检测法：由于大直钻孔灌注桩的设计荷载一般较大，用静力试桩法有许多困难，所以常用地质钻机在桩身上沿长度方向钻取芯样，通过对芯样的观察和测试确定桩的质量。但这种方法只能反映钻孔范围内的小部分混凝土质量，而且设备庞大、费工费时、价格昂贵，不宜作为大面积检测方法，而只能用于抽样检查，一般抽检总桩量的3～5%，或作为无损检测结果的校核手段。②振动检测法：又称动测法。它是在桩顶用各种方法施加一个激振力，使桩体及至桩土体系产生振动。或在桩内产生应力波，通过对波动及波动参数的种种分析，以推定桩体混凝土质量及总体承载力的一种方法。这类方法主要有四种，分别为敲击法和锤击法、稳态激振机械阻抗法、瞬态激振机械阻抗法、水电效应法。③超声脉冲检验法：该法是在检测混凝土缺陷的基础上发展起来的。其方法是在桩的混凝土灌注前沿桩的长度方向平行预埋若干根检测用管道，作为超声检测和接收换能器的通道。检测时探头分别在两个管子中同步移动，沿不同深度逐点测出横断面上超声脉冲穿过混凝土时的各项参数，并按超声测缺原理分析每个断面上混凝土质量。④射线法：该法是以放射性同位素辐射线在混凝土中的衰减、吸收、散射等现象为基础的一种方法。当射线穿过混凝土时，因混凝土质量不同或因存在缺陷，接收仪所记录的射线强弱发生变化，据此来判断桩的质量。动力打桩法波动方程打桩分析法高应变法Case法波形拟合法应力波反射法稳态激振法机械阻抗法桩动测方法瞬态激振法低应变法动参数法水电效应法球击法火箭激振法单孔反射法声波透射法双孔反射法目前对钻孔灌注桩质量检测一般都采用对桩身无破损的动力检测法。灌注桩应以低应变动力检测法对桩的匀质性进行检测，检测时均应符合下列要求：1.对各墩台有代表性的桩用低应变动测法进行检测。重要工程或重要部位的桩宜逐
