钻孔灌浆工程
新疆喀腊塑克水利枢纽工程是引额供水工程的水源工程之一，是额河干流上具有不完全多年调节功能的控制性工程。水库总库容24.19亿m3，调节库容19.18亿m3，最大坝高121.5m，水库正常蓄水位739m，电站装机容量140MW。
大坝坝址属于富蕴-锡泊渡断裂（F1）与额尔其斯河断裂（F2）之间所夹的Ⅳ级夷平面内，河谷两岸边坡左陡右缓，呈不对称“U”形谷，在690m高程段，河谷宽约280～325m，河床宽120～140m。
坝轴线坝基工程地质条件：①0+000～0+270段（左岸平台坝段）：该段地形略有起伏，基岩裸露。岩性分布：桩号0+000～0+078为上石炭统变质岩；0+078～0+143为上石炭统石英片岩；0+143～0+270为石炭统变质砂岩。②0+270～0+497段（河谷左岸坡坝段）：该地形坡度变化较大，基岩裸露，岩性分布：0+270～0+290段为石炭统石英片岩；0+290～0+497段为石炭统变质砂岩。③0+497～0+635段（河谷底坝段）：河床宽度138m，河床覆盖层厚6～10.2m，岩性为第四系全新统冲积砂卵石层，下伏基岩为上石炭统变质砂岩。④0+635～0+767段（河谷右岸坡坝段）：该段地形坡度较缓，岩性为上石炭统变质砂岩。
按招标文件《商务文件》中提供的分组工程量清单统计，整个大坝钻孔和灌浆主要分项工程量详见图表9-1。

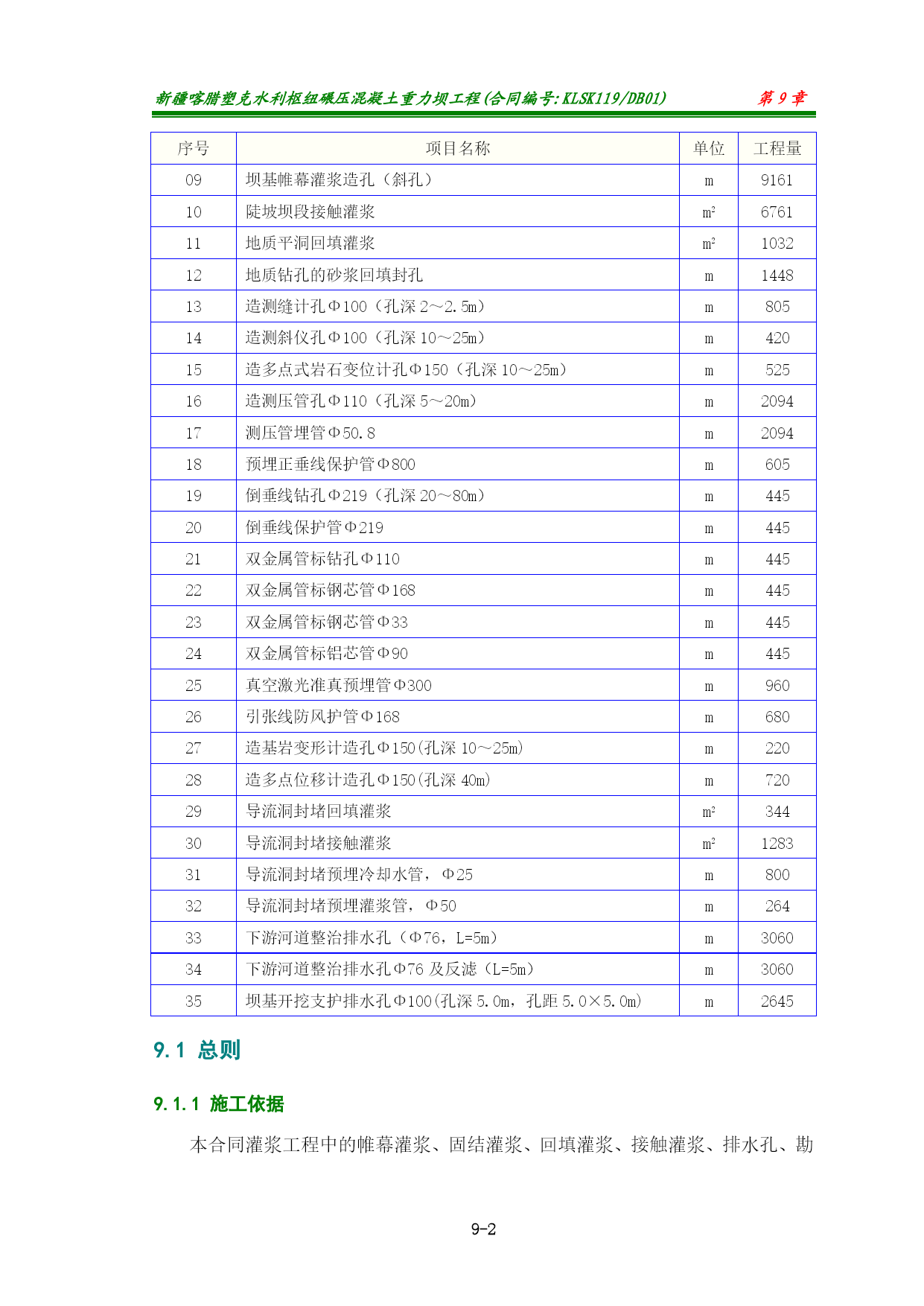

图表9-1基础处理工程量表
序号项目名称单位工程量01中孔、底孔坝段钢衬接触（回填）灌浆m2101402坝体排水孔Φ150（造孔）m689203坝体排水孔Φ150（塑料盲沟）m623304坝基排水孔Φ150（造孔）m1344305坝基固结灌浆（造孔及灌浆）高抗硫酸盐水泥m4566206坝基帷幕灌浆（灌浆）高抗硫酸盐水泥（自上而下灌浆法）m1791607坝基帷幕灌浆（灌浆）高抗硫酸盐水泥（自下而上灌浆法）m767808坝基帷幕灌浆造孔（直孔）m2137709坝基帷幕灌浆造孔（斜孔）m916110陡坡坝段接触灌浆m2676111地质平洞回填灌浆m2103212地质钻孔的砂浆回填封孔m144813造测缝计孔Φ100（孔深2～2.5m）m80514造测斜仪孔Φ100（孔深10～25m）m42015造多点式岩石变位计孔Φ150（孔深10～25m）m52516造测压管孔Φ110（孔深5～20m）m209417测压管埋管Φ50.8m209418预埋正垂线保护管Φ800m60519倒垂线钻孔Φ219（孔深20～80m）m44520倒垂线保护管Φ219m44521双金属管标钻孔Φ110m44522双金属管标钢芯管Φ168m44523双金属管标钢芯管Φ33m44524双金属管标铝芯管Φ90m44525真空激光准真预埋管Φ300m96026引张线防风护管Φ168m68027造基岩变形计造孔Φ150(孔深10～25m)m22028造多点位移计造孔Φ150(孔深40m)m72029导流洞封堵回填灌浆m234430导流洞封堵接触灌浆m2128331导流洞封堵预埋冷却水管，Φ25m80032导流洞封堵预埋灌浆管，Φ50m26433下游河道整治排水孔（Φ76，L=5m）m306034下游河道整治排水孔Φ76及反滤（L=5m）m306035坝基开挖支护排水孔Φ100(孔深5.0m，孔距5.0×5.0m)m2645总则
施工依据

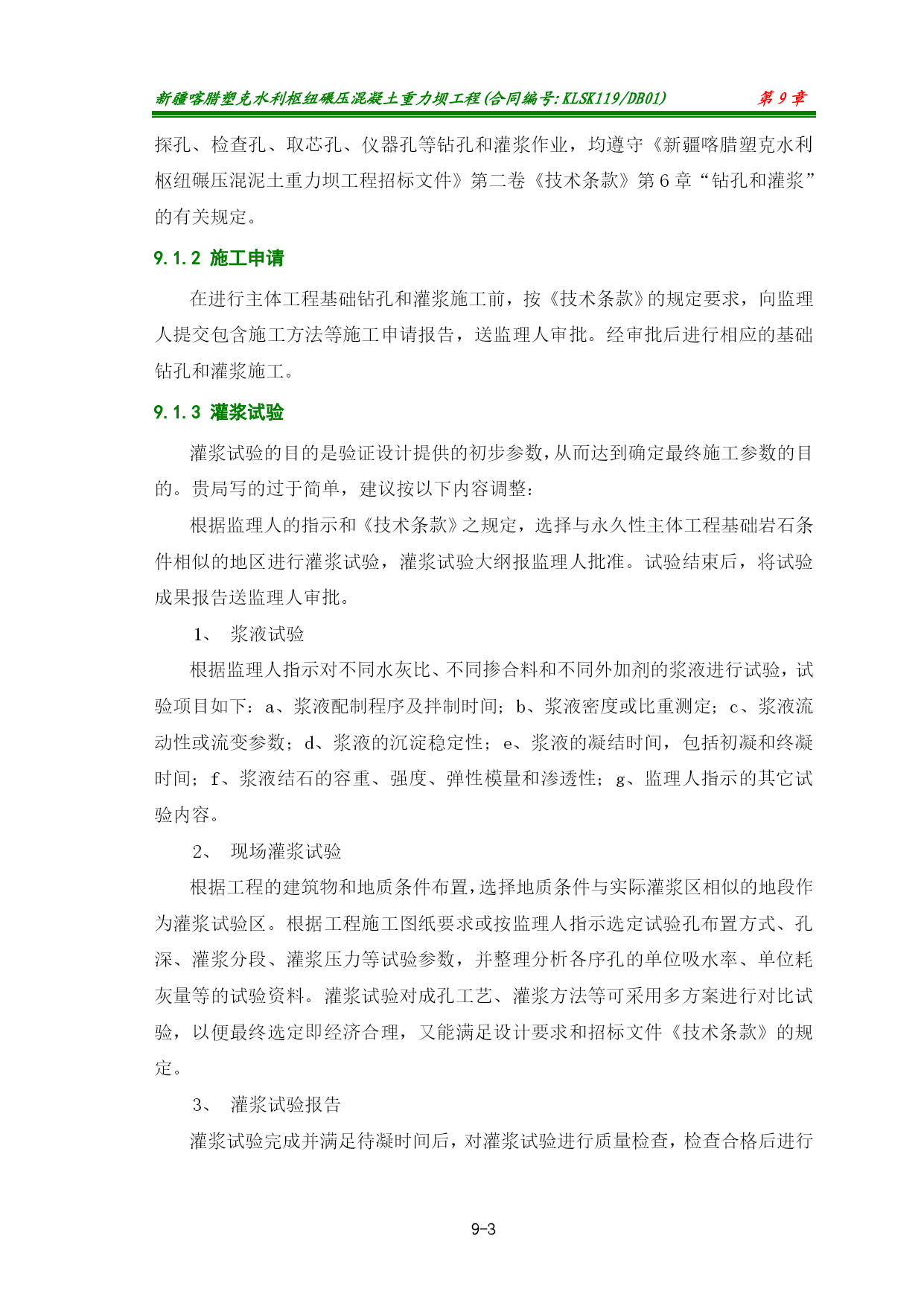

本合同灌浆工程中的帷幕灌浆、固结灌浆、回填灌浆、接触灌浆、排水孔、勘探孔、检查孔、取芯孔、仪器孔等钻孔和灌浆作业，均遵守《新疆喀腊塑克水利枢纽碾压混泥土重力坝工程招标文件》第二卷《技术条款》第6章“钻孔和灌浆”的有关规定。
施工申请
在进行主体工程基础钻孔和灌浆施工前，按《技术条款》的规定要求，向监理人提交包含施工方法等施工申请报告，送监理人审批。经审批后进行相应的基础钻孔和灌浆施工。
灌浆试验
灌浆试验的目的是验证设计提供的初步参数，从而达到确定最终施工参数的目的。贵局写的过于简单，建议按以下内容调整：
根据监理人的指示和《技术条款》之规定，选择与永久性主体工程基础岩石条件相似的地区进行灌浆试验，灌浆试验大纲报监理人批准。试验结束后，将试验成果报告送监理人审批。
浆液试验
根据监理人指示对不同水灰比、不同掺合料和不同外加剂的浆液进行试验，试验项目如下：a、浆液配制程序及拌制时间；b、浆液密度或比重测定；c、浆液流动性或流变参数；d、浆液的沉淀稳定性；e、浆液的凝结时间，包括初凝和终凝时间；f、浆液结石的容重、强度、弹性模量和渗透性；g、监理人指示的其它试验内容。
现场灌浆试验

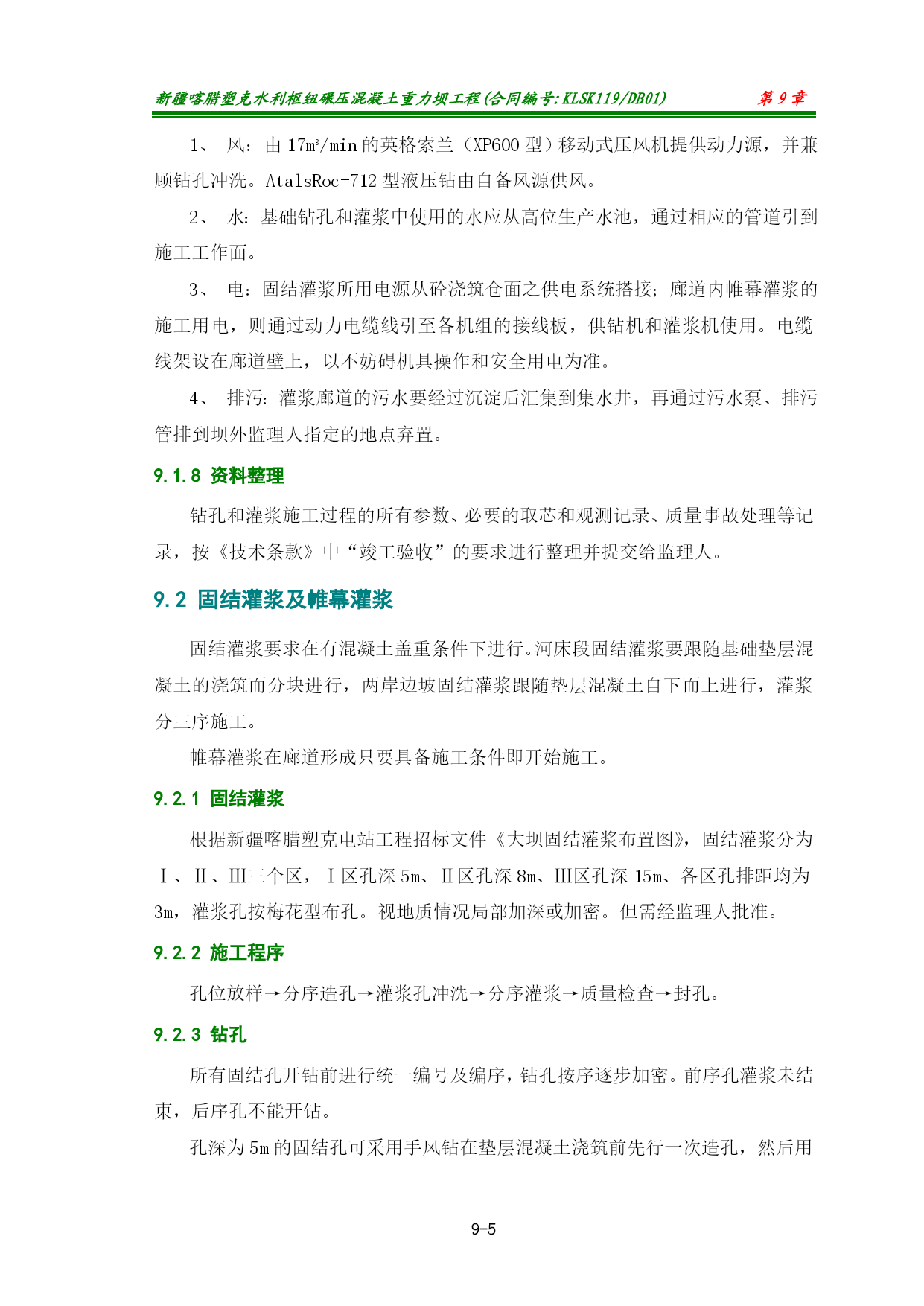

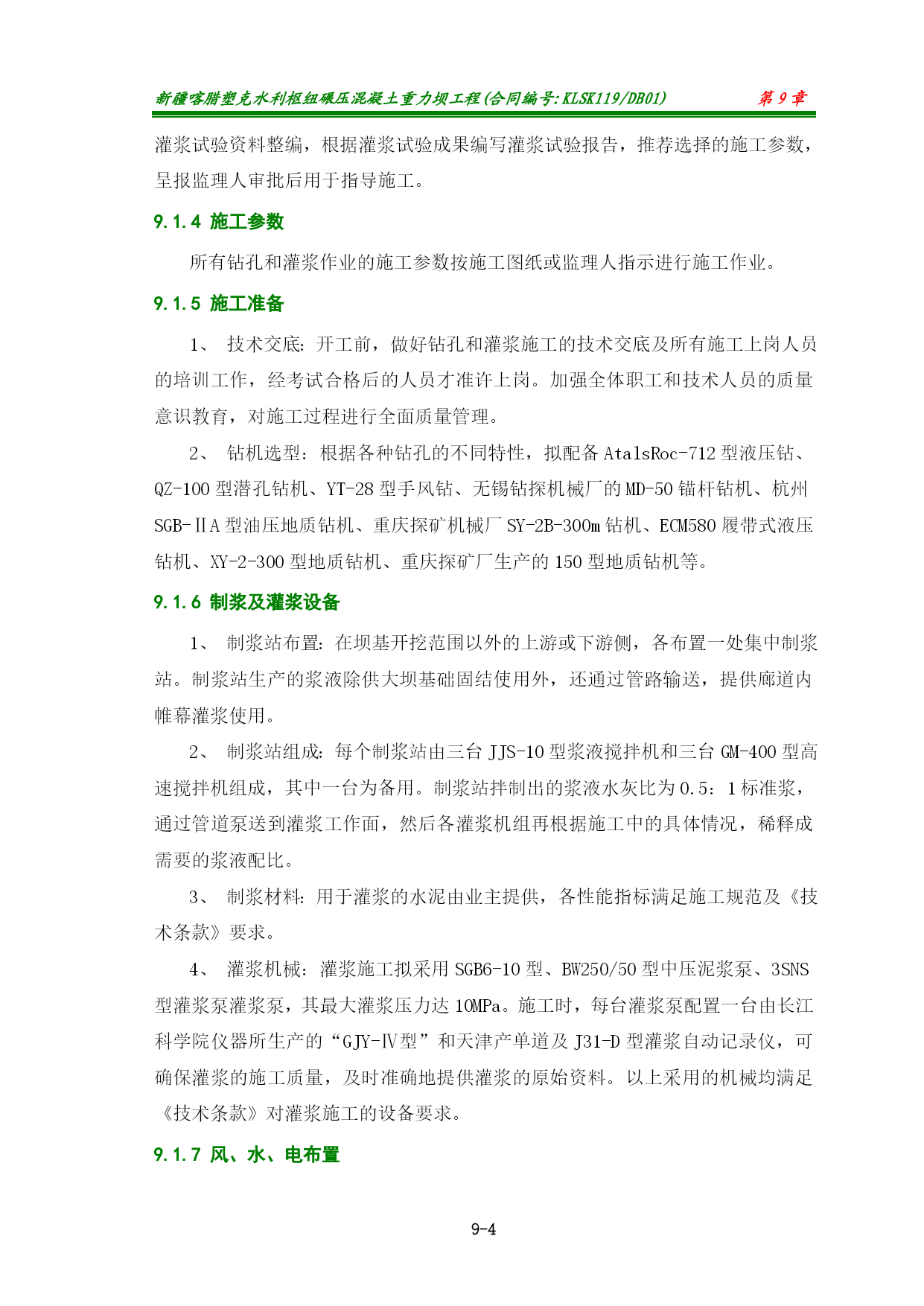

根据工程的建筑物和地质条件布置，选择地质条件与实际灌浆区相似的地段作为灌浆试验区。根据工程施
