2022施工放样实习报告六篇.docx

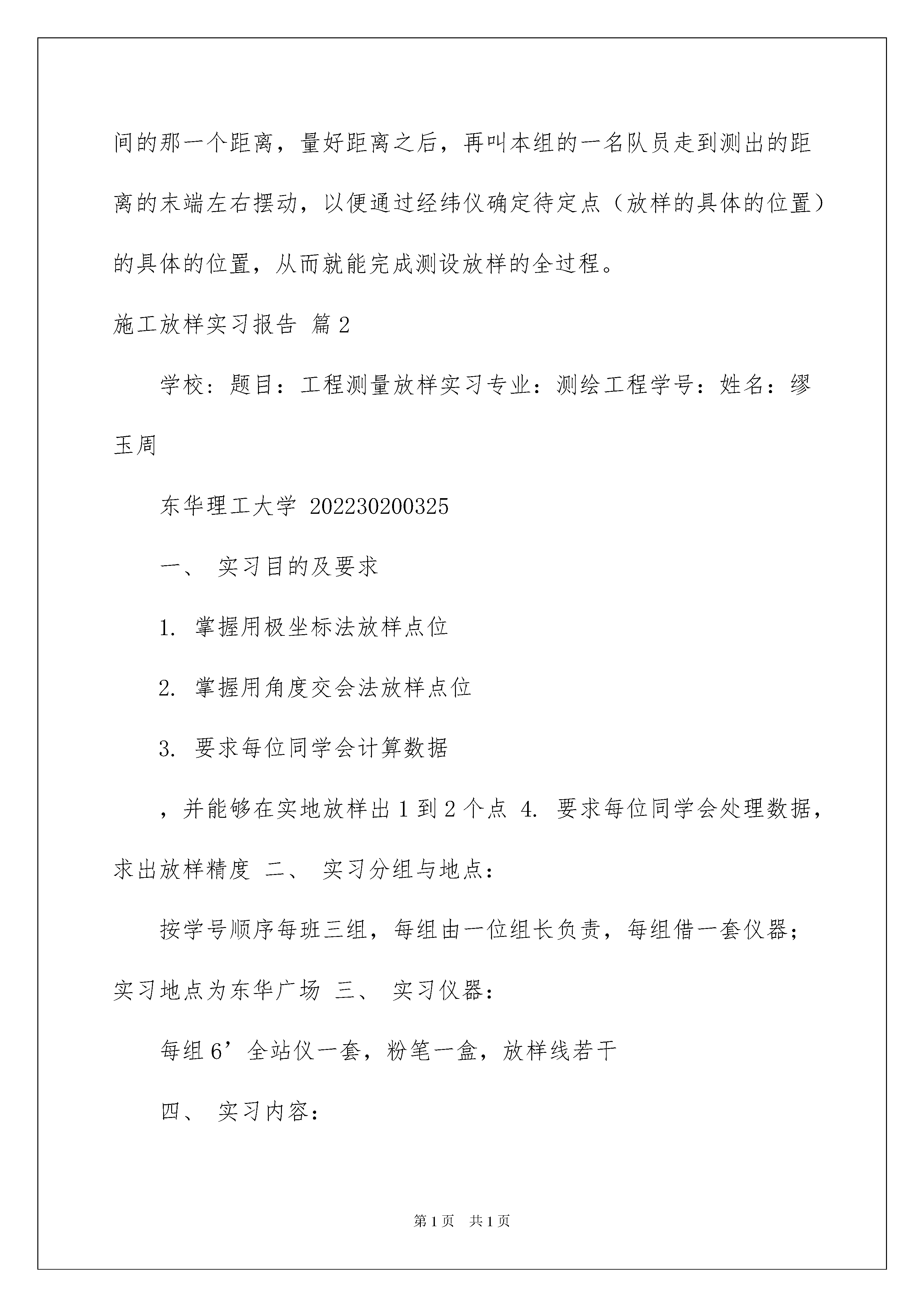

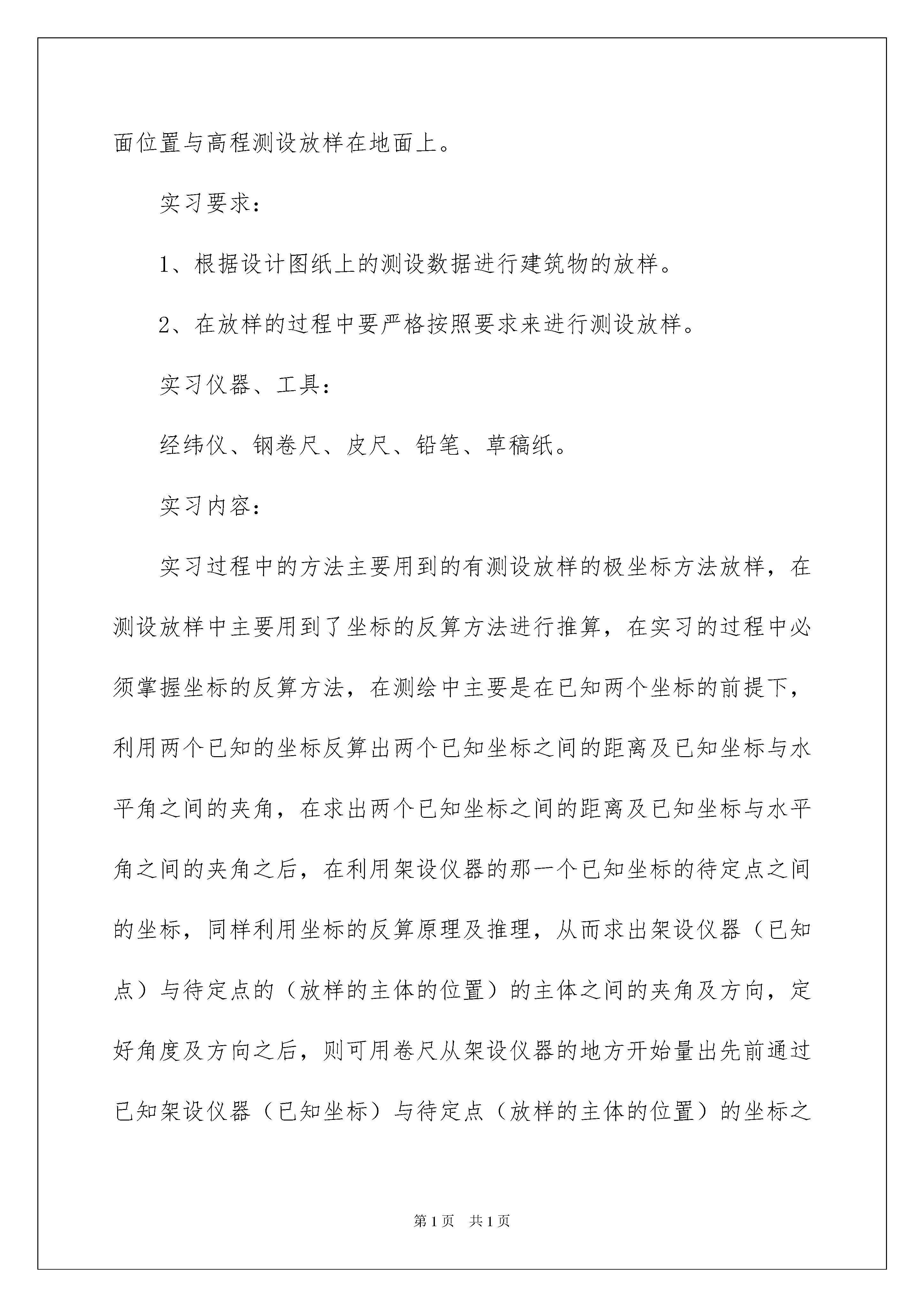

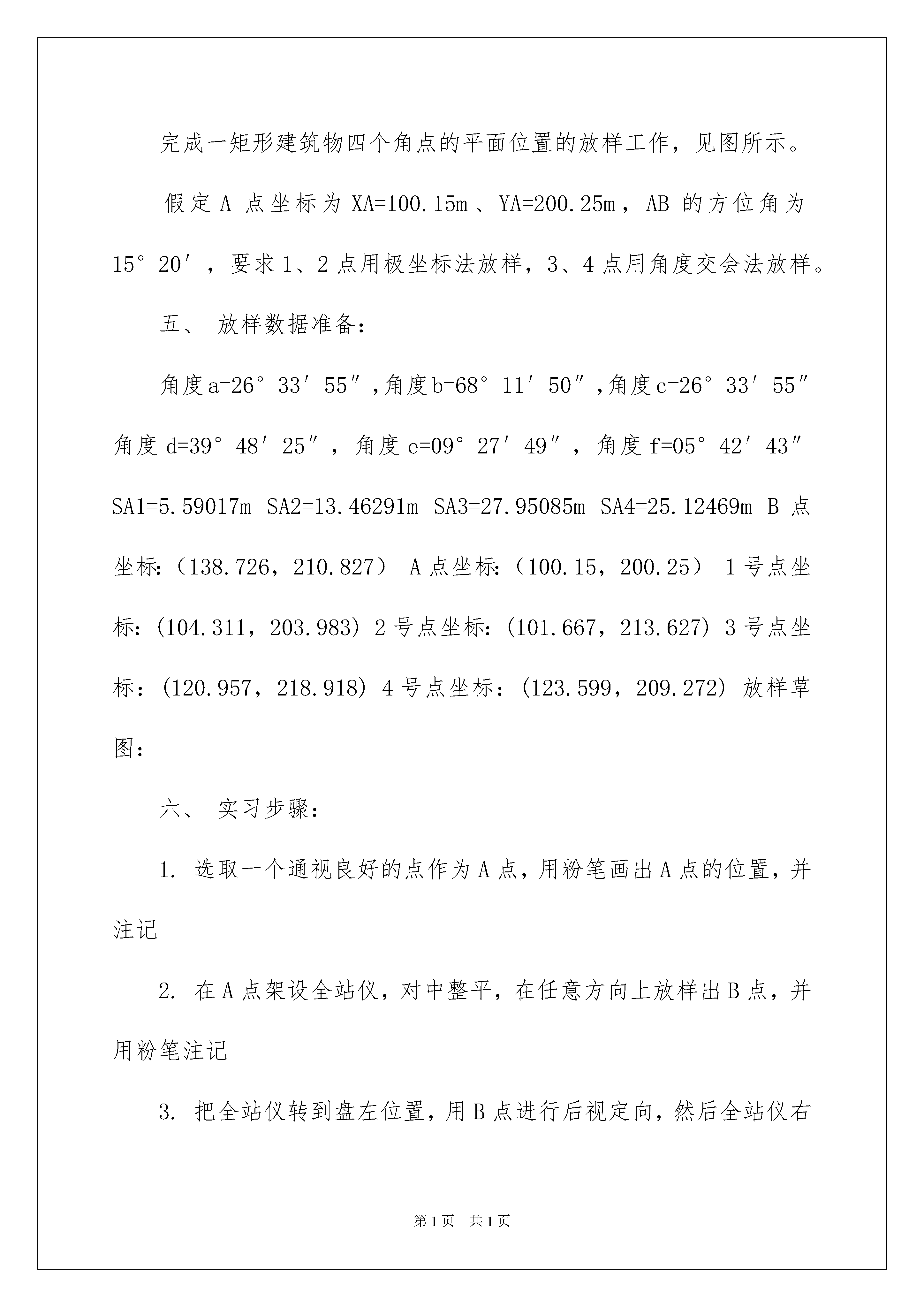

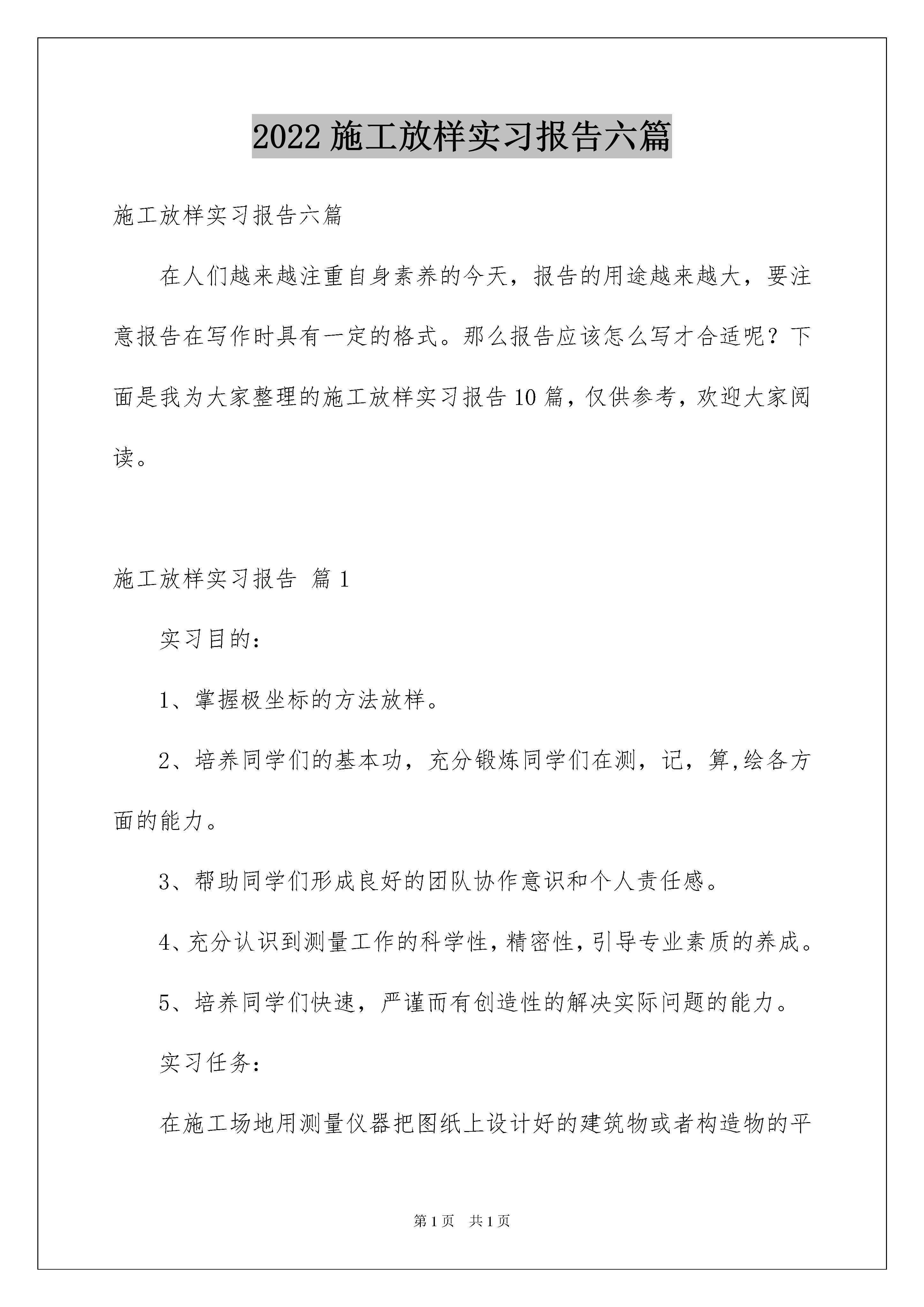

2022施工放样实习报告六篇施工放样实习报告六篇在人们越来越注重自身素养的今天，报告的用途越来越大，要注意报告在写作时具有一定的格式。那么报告应该怎么写才合适呢？下面是我为大家整理的施工放样实习报告10篇，仅供参考，欢迎大家阅读。施工放样实习报告篇1实习目的：1、掌握极坐标的方法放样。2、培养同学们的基本功，充分锻炼同学们在测，记，算,绘各方面的能力。3、帮助同学们形成良好的团队协作意识和个人责任感。4、充分认识到测量工作的科学性，精密性，引导专业素质的养成。5、培养同学们快速，严谨而有创造性的解决实际问题的能力。实习任务：在施工场地用测量仪器把图纸上设计好的建筑物或者构造物的平面位置与高程测设放样在地面上。实习要求：1、根据设计图纸上的测设数据进行建筑物的放样。2、在放样的过程中要严格按照要求来进行测设放样。实习仪器、工具：经纬仪、钢卷尺、皮尺、铅笔、草稿纸。实习内容：实习过程中的方法主要用到的有测设放样的极坐标方法放样，在测设放样中主要用到了坐标的反算方法进行推算，在实习的过程中必须掌握坐标的反算方法，在测绘中主要是在已知两个坐标的前提下，利用两个已知的坐标反算出两个已知坐标之间的距离及已知坐标与水平角之间的夹角，在求出两个已知坐标之间的距离及已知坐标与水平角之间的夹角之后，在利用架设仪器的那一个已知坐标的待定点之间的坐标，同样利用坐标的反算原理及推理，从而求出架设仪器（已知点）与待定点的（放样的主体的位置）的主体之间的夹角及方向，定好角度及方向之后，则可用卷尺从架设仪器的地方开始量出先前通过已知架设仪器（已知坐标）与待定点（放样的主体的位置）的坐标之间的那一个距离，量好距离之后，再叫本组的一名队员走到测出的距离的末端左右摆动，以便通过经纬仪确定待定点（放样的具体的位置）的具体的位置，从而就能完成测设放样的全过程。施工放样实习报告篇2学校:题目：工程测量放样实习专业：测绘工程学号：姓名：缪玉周东华理工大学202230200325一、实习目的及要求1.掌握用极坐标法放样点位2.掌握用角度交会法放样点位3.要求每位同学会计算数据，并能够在实地放样出1到2个点4.要求每位同学会处理数据，求出放样精度二、实习分组与地点：按学号顺序每班三组，每组由一位组长负责，每组借一套仪器；实习地点为东华广场三、实习仪器：每组6’全站仪一套，粉笔一盒，放样线若干四、实习内容：完成一矩形建筑物四个角点的平面位置的放样工作，见图所示。假定A点坐标为XA=100.15m、YA=200.25m，AB的方位角为15°20′，要求1、2点用极坐标法放样，3、4点用角度交会法放样。五、放样数据准备：角度a=26°33′55″，角度b=68°11′50″，角度c=26°33′55″角度d=39°48′25″，角度e=09°27′49″，角度f=05°42′43″SA1=5.59017mSA2=13.46291mSA3=27.95085mSA4=25.12469mB点坐标：（138.726，210.827）A点坐标：（100.15，200.25）1号点坐标：(104.311，203.983)2号点坐标：(101.667，213.627)3号点坐标：(120.957，218.918)4号点坐标：(123.599，209.272)放样草图：六、实习步骤：1.选取一个通视良好的点作为A点，用粉笔画出A点的位置，并注记2.在A点架设全站仪，对中整平，在任意方向上放样出B点，并用粉笔注记3.把全站仪转到盘左位置，用B点进行后视定向，然后全站仪右转放样出角度a（26°33′55″），在放样出的方向上量取A1的距离5.59m，定出1号点的坐标4.同理，全站仪右转放样出角度b（68°11′50″），在放样出的方向上量取A2的距离13.46m，定出2号点的坐标5.在A点右转全站仪放样出角度c（26°33′55″），在放样出的方向上多放几个点，用工程线连接，再把全站仪搬至B点，定向后放样出角度d（39°48′25″），拉出工程线，两条线的交点即为3号点，并观测出坐标值6.同理，在B点盘右左转全站仪，放样出角度e（09°27′49″），然后在A点放样出角度f（05°42′43″），两工程线的交点即为4号点坐标，并观测出坐标值七、实习数据与成图：?4个点的放样后的坐标为：1号点坐标：(104.314，203.985)2号点坐标：(101.669，213.632)3号点坐标：(120.957，218.918)4号点坐标：(123.602，209.274)?八、放样检查：1.角度误差：△∠1=90°00′00″-90°00′05″=0°
