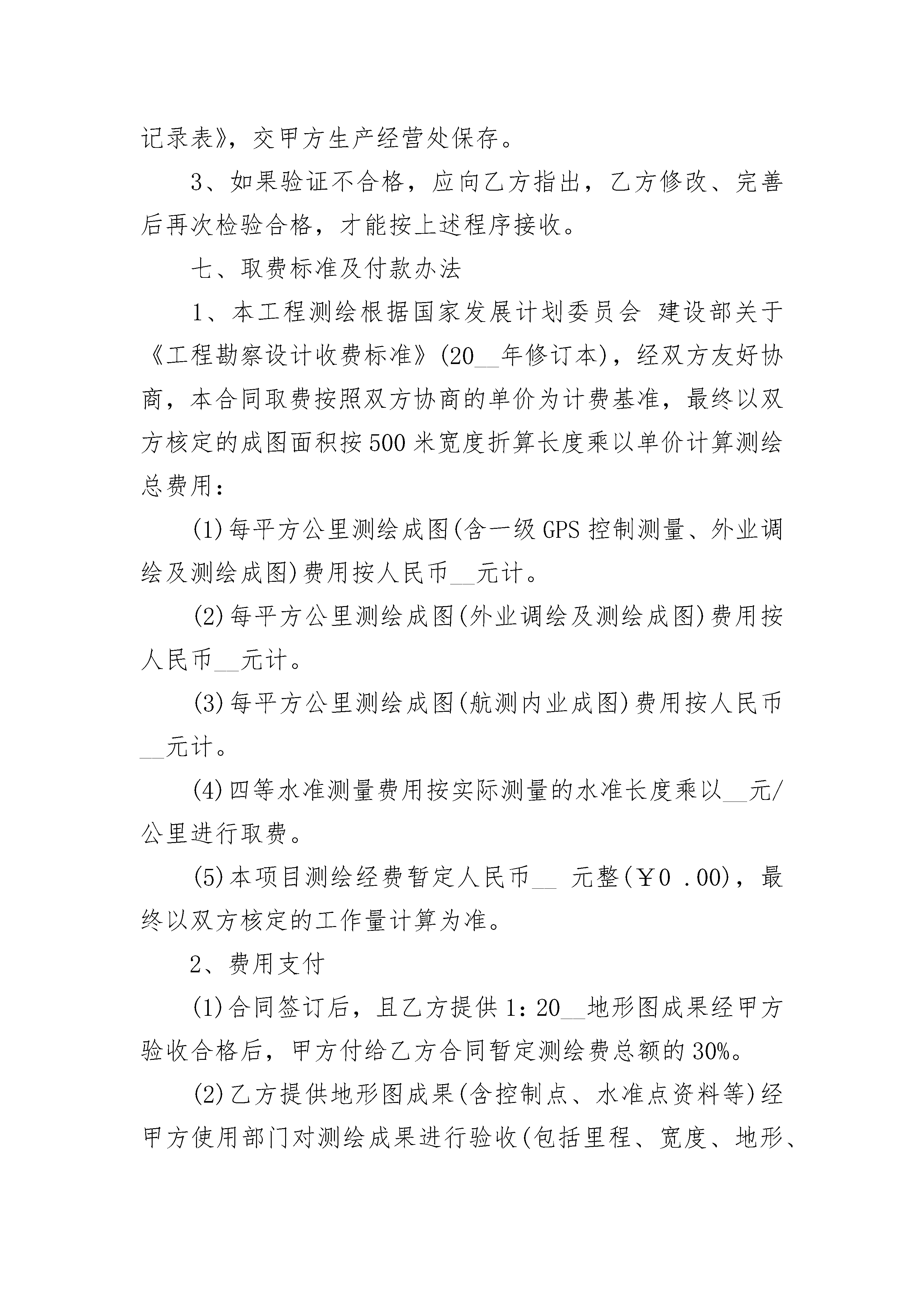

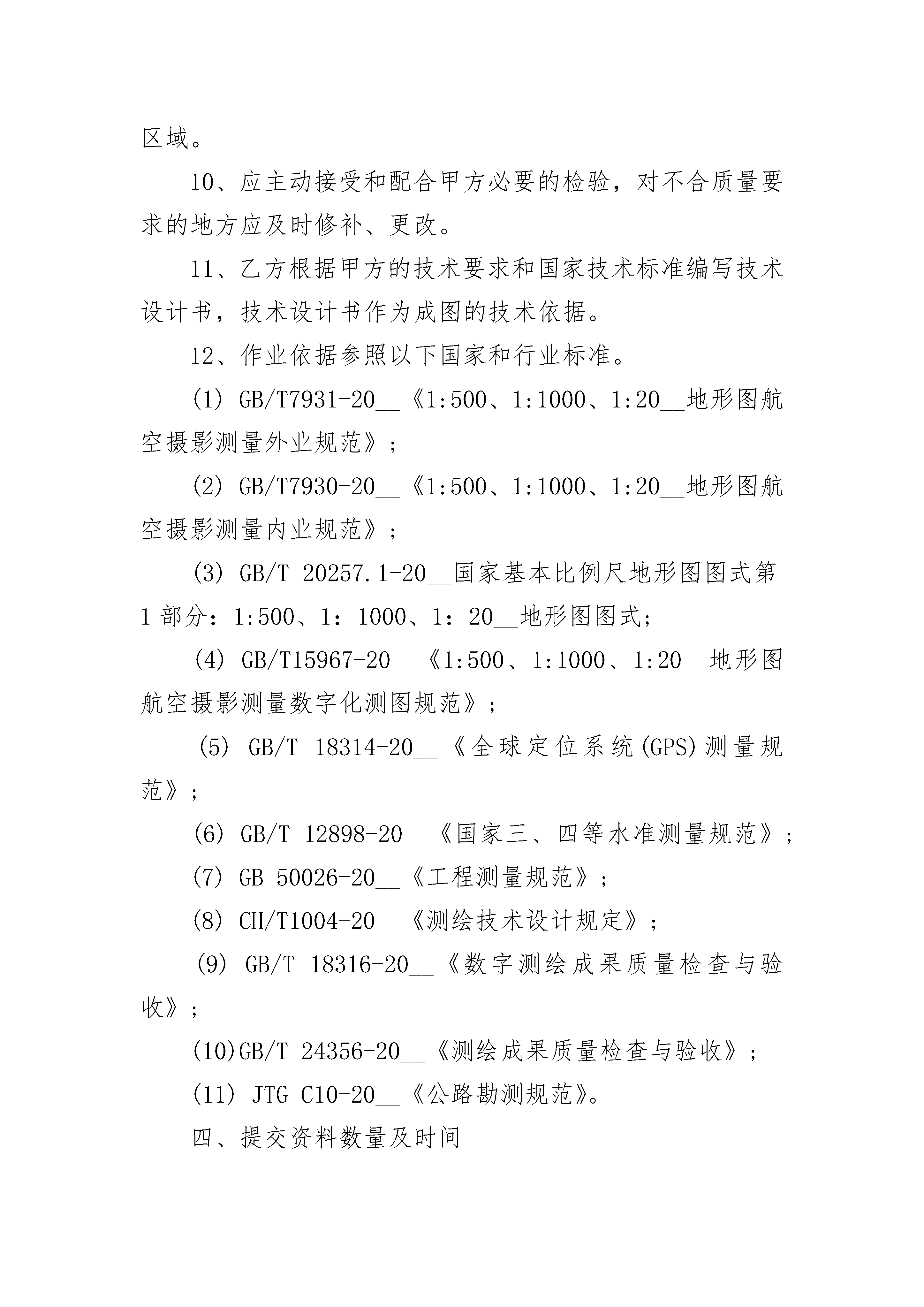

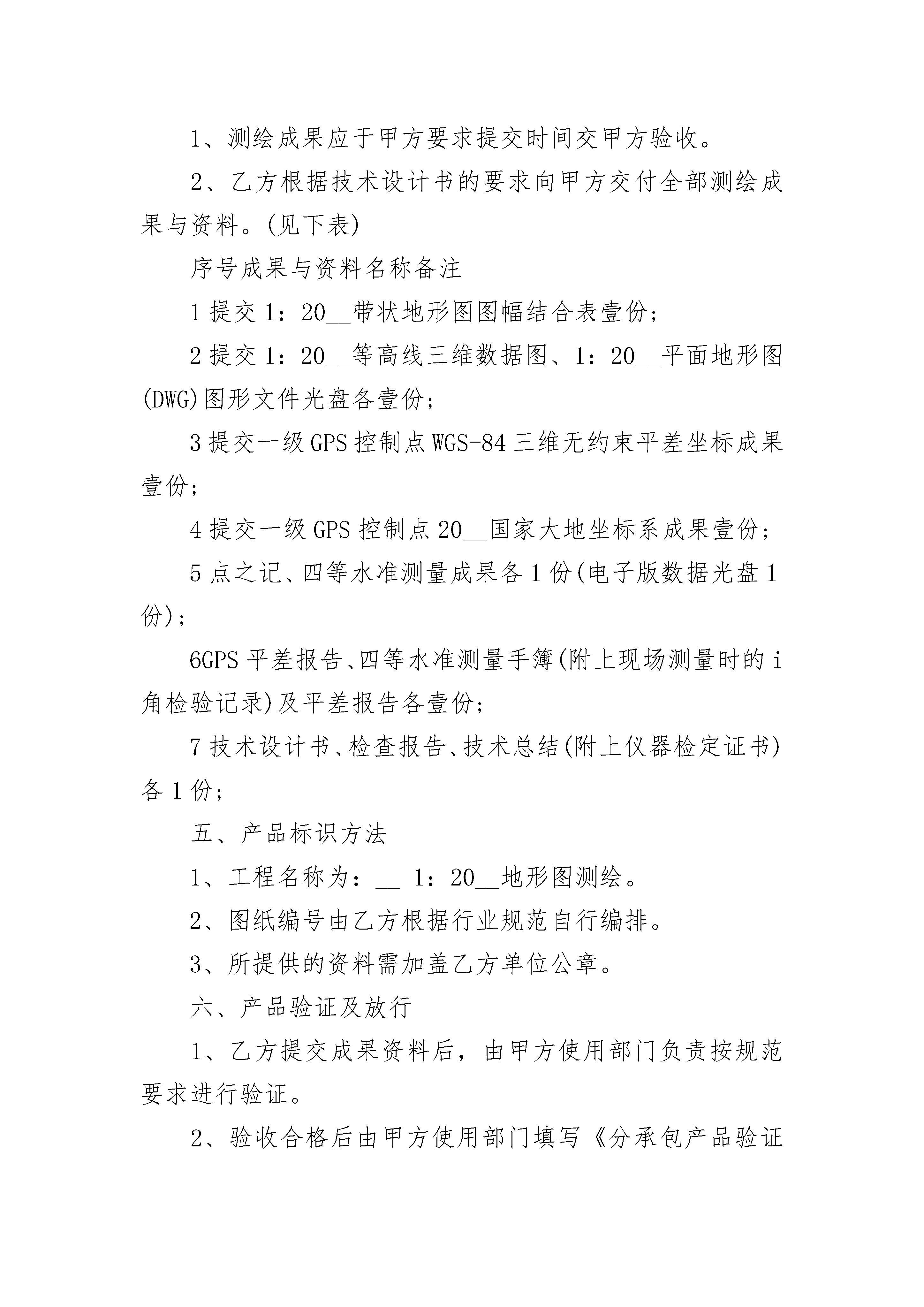

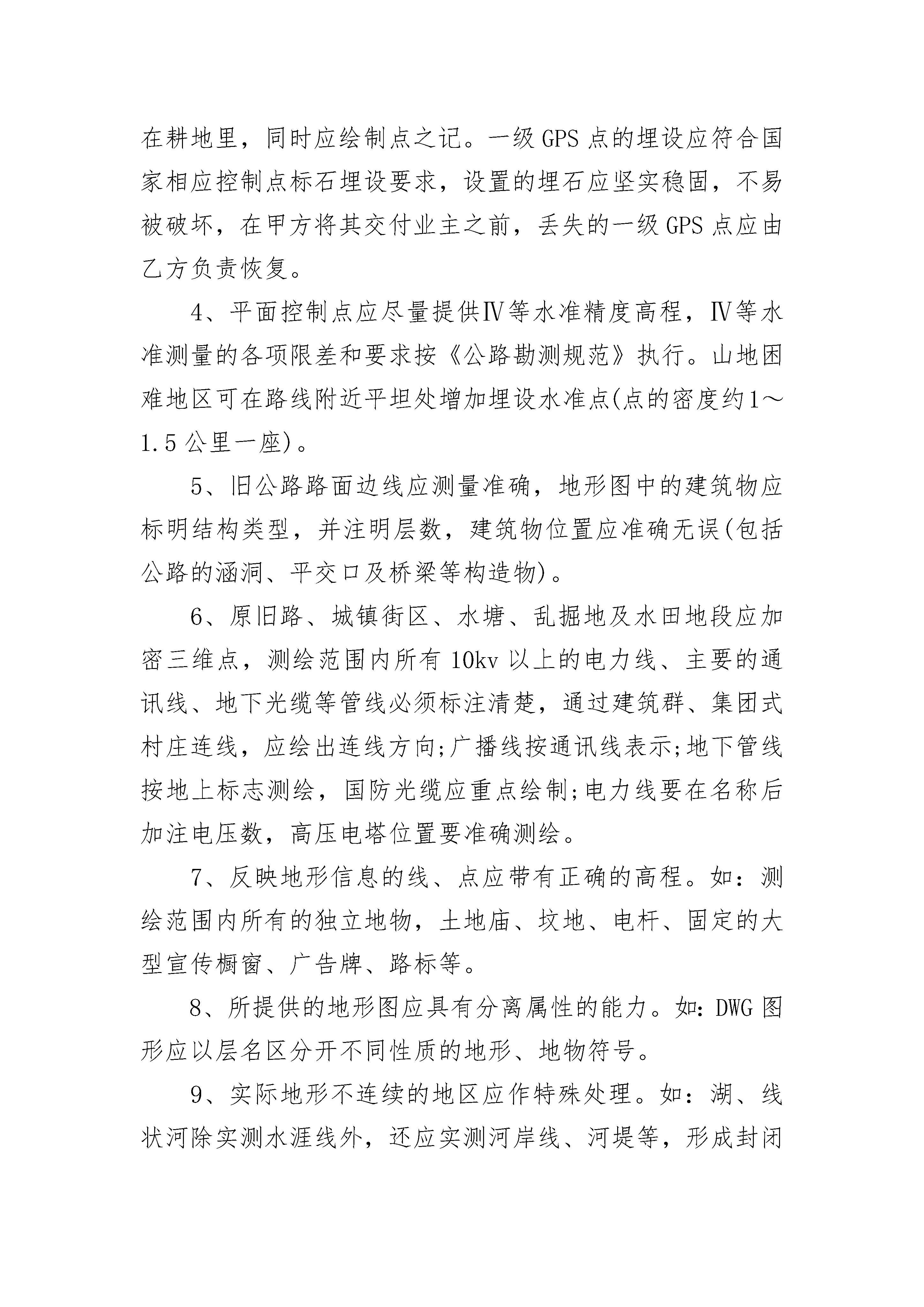

地形图测绘协议地形图测绘协议（精选3篇）地形图测绘协议篇1根据《中华人民共和国民法典》、《中华人民共和国测绘法》和有关法律法规，甲方委托乙方承担__1：20__地形图测绘任务，为明确双方责任、权利和义务，经双方协商一致，特签订本合同，以资共同遵守。一、测绘地点与规模__位于我区南宁市境内,设计方案线为南北走向，成图范围大多为丘陵地貌,公路设计方案线路长约80公里。二、工作内容1、一级GPS控制测量;2、1：20__航测地形图测绘;3、Ⅳ等水准测量。三、技术要求1、平面坐标系采用20__国家坐标系，高程基准采用1985国家高程基准,等高距1米，中央子午线采用108°，抵偿投影面H=0米，采用航空摄影测量的方法进行测绘成图，比例尺1∶20__，作业依据参照国家测量有关标准及规范。2、成图面积按路段中心线两边图幅宽各250米，路段局部加宽地方由甲方根据需要明确加宽范围。3、一级GPS控制测量在地形复杂地段每500米以内布设一个一级GPS点，一般不超过800米，且控制点应避免设在耕地里，同时应绘制点之记。一级GPS点的埋设应符合国家相应控制点标石埋设要求，设置的埋石应坚实稳固，不易被破坏，在甲方将其交付业主之前，丢失的一级GPS点应由乙方负责恢复。4、平面控制点应尽量提供Ⅳ等水准精度高程，Ⅳ等水准测量的各项限差和要求按《公路勘测规范》执行。山地困难地区可在路线附近平坦处增加埋设水准点(点的密度约1～1.5公里一座)。5、旧公路路面边线应测量准确，地形图中的建筑物应标明结构类型，并注明层数，建筑物位置应准确无误(包括公路的涵洞、平交口及桥梁等构造物)。6、原旧路、城镇街区、水塘、乱掘地及水田地段应加密三维点，测绘范围内所有10kv以上的电力线、主要的通讯线、地下光缆等管线必须标注清楚，通过建筑群、集团式村庄连线，应绘出连线方向;广播线按通讯线表示;地下管线按地上标志测绘，国防光缆应重点绘制;电力线要在名称后加注电压数，高压电塔位置要准确测绘。7、反映地形信息的线、点应带有正确的高程。如：测绘范围内所有的独立地物，土地庙、坟地、电杆、固定的大型宣传橱窗、广告牌、路标等。8、所提供的地形图应具有分离属性的能力。如：DWG图形应以层名区分开不同性质的地形、地物符号。9、实际地形不连续的地区应作特殊处理。如：湖、线状河除实测水涯线外，还应实测河岸线、河堤等，形成封闭区域。10、应主动接受和配合甲方必要的检验，对不合质量要求的地方应及时修补、更改。11、乙方根据甲方的技术要求和国家技术标准编写技术设计书，技术设计书作为成图的技术依据。12、作业依据参照以下国家和行业标准。(1)GB/T7931-20__《1:500、1:1000、1:20__地形图航空摄影测量外业规范》;(2)GB/T7930-20__《1:500、1:1000、1:20__地形图航空摄影测量内业规范》;(3)GB/T20257.1-20__国家基本比例尺地形图图式第1部分：1:500、1：1000、1：20__地形图图式;(4)GB/T15967-20__《1:500、1:1000、1:20__地形图航空摄影测量数字化测图规范》;(5)GB/T18314-20__《全球定位系统(GPS)测量规范》;(6)GB/T12898-20__《国家三、四等水准测量规范》;(7)GB50026-20__《工程测量规范》;(8)CH/T1004-20__《测绘技术设计规定》;(9)GB/T18316-20__《数字测绘成果质量检查与验收》;(10)GB/T24356-20__《测绘成果质量检查与验收》;(11)JTGC10-20__《公路勘测规范》。四、提交资料数量及时间1、测绘成果应于甲方要求提交时间交甲方验收。2、乙方根据技术设计书的要求向甲方交付全部测绘成果与资料。(见下表)序号成果与资料名称备注1提交1：20__带状地形图图幅结合表壹份;2提交1：20__等高线三维数据图、1：20__平面地形图(DWG)图形文件光盘各壹份;3提交一级GPS控制点WGS-84三维无约束平差坐标成果壹份;4提交一级GPS控制点20__国家大地坐标系成果壹份;5点之记、四等水准测量成果各1份(电子版数据光盘1份);6GPS平差报告、四等水准测量手簿(附上现场测量时的i角检验记录)及平差报告各壹份;7技术设计书、检查报告、技术总结(附上仪器检定证书)各1份;五、产品标识方法1、工程名称为：__1：20__地形图测绘。2、图纸编号由乙方根据行业规范自行编排。3、所提供的资料需加盖乙方单位公章。六、产品验证及放行1、乙方提交成果资料后，由甲方使用部门负责按规范要求进行验证。2、验收合格后由甲方使用部门填写《分承包产品验证记录表》，交甲方生产经营处保存。3、如果验证不合格，应向乙方指出，乙方修改、完善后再次
