埃菲尔铁塔介绍专题培训课件.ppt

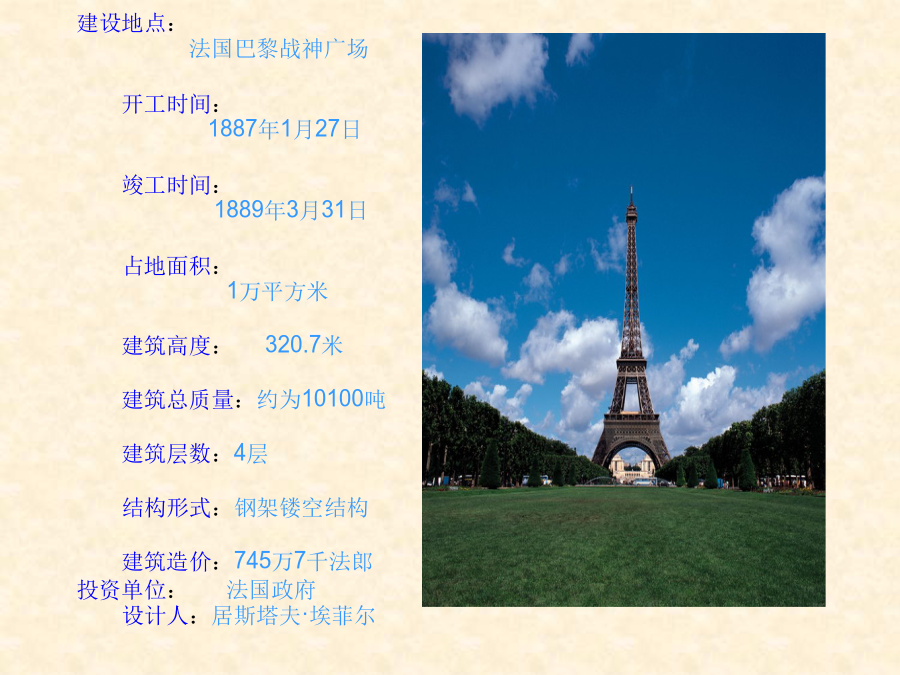

建设地点：
法国巴黎战神广场
开工时间：
1887年1月27日
竣工时间：
1889年3月31日
占地面积：
1万平方米
建筑高度：320.7米
建筑总质量：约为10100吨
建筑层数：4层
结构形式：钢架镂空结构
建筑造价：745万7千法郎
投资单位：法国政府

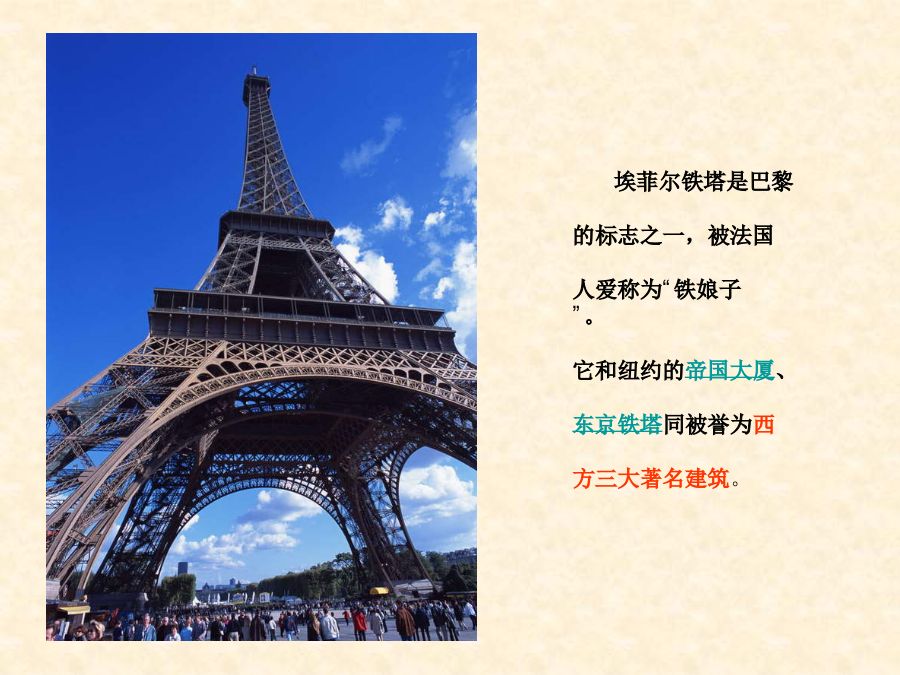

设计人：居斯塔夫·埃菲尔埃菲尔铁塔是巴黎

的标志之一，被法国

人爱称为“铁娘子”。

它和纽约的帝国大厦、

东京铁塔同被誉为西

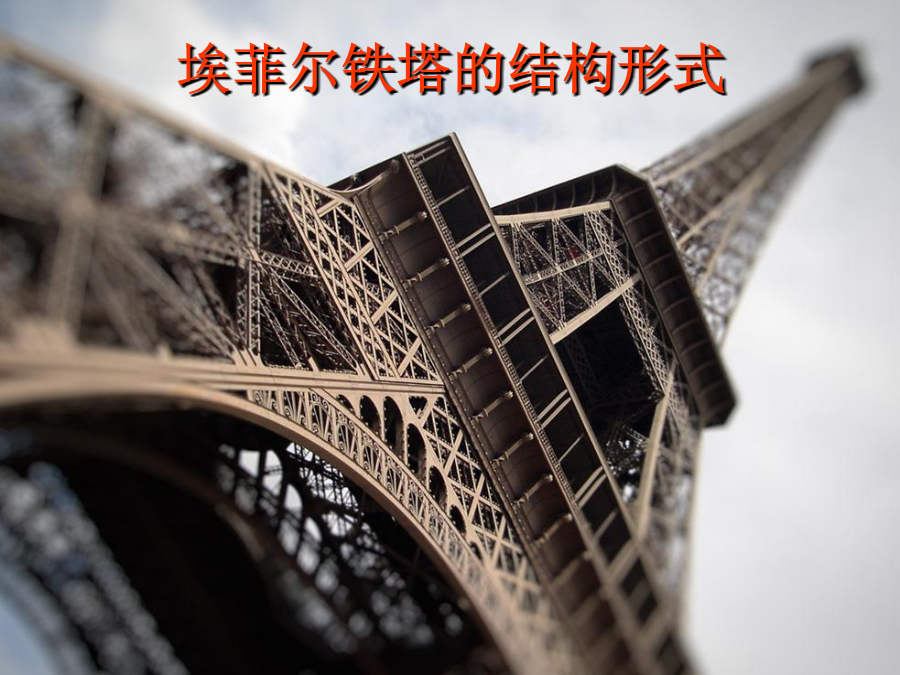

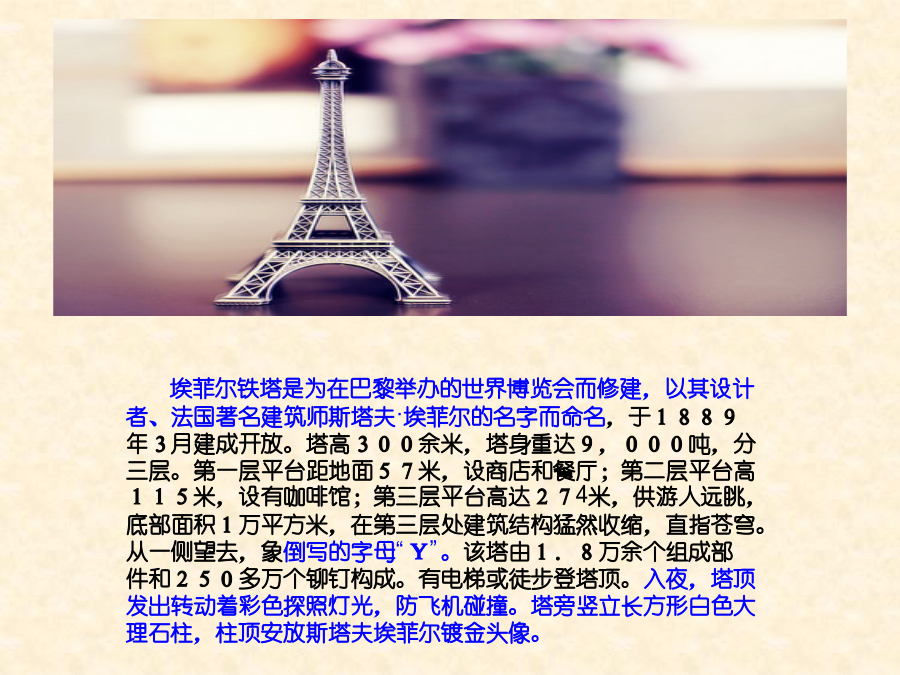

方三大著名建筑。埃菲尔铁塔是为在巴黎举办的世界博览会而修建，以其设计者、法国著名建筑师斯塔夫·埃菲尔的名字而命名，于１８８９年３月建成开放。塔高３００余米，塔身重达９，０００吨，分三层。第一层平台距地面５７米，设商店和餐厅；第二层平台高１１５米，设有咖啡馆；第三层平台高达２７4米，供游人远眺，底部面积１万平方米，在第三层处建筑结构猛然收缩，直指苍穹。从一侧望去，象倒写的字母“Ｙ”。该塔由１．８万余个组成部件和２５０多万个铆钉构成。有电梯或徒步登塔顶。入夜，塔顶发出转动着彩色探照灯光，防飞机碰撞。塔旁竖立长方形白色大理石柱，柱顶安放斯塔夫埃菲尔镀金头像。埃菲尔铁塔埃菲尔铁塔的结构形式诞生于1889年巴黎世界博览会的埃菲尔铁塔
占地一公顷,耸立在巴黎市区赛纳河畔的战神广场
上,目前包括天线等附加设施在内的建筑总高度为
324m。埃菲尔铁塔塔身分四层,最下面形成东南埃菲尔铁塔的结构体系既直观又简洁:底部是
西北四座大拱门,其上设有3层平台,游客可以在分布在每边128m长底座上的4个巨型倾斜柱墩,
此小憩赏景。第四层是气象台,顶部架有电视天倾角54°由57.63m高度处的第一层平台联系支
线。游客可拾1710级阶梯而上,也可乘电梯到达承;第一层平台和115.73m高度处的第二层平台
顶层。这座1889年巴黎世博会主题建筑,誉满全之间是4个微曲的立柱;再向上4个立柱转化为几
球也曾经谤满世界。在它刚落成的日子里,优雅的乎垂直的、度很大的方尖塔,其间在276.13m高
法国人实在不屑这位”世界第一高度”的粗野。但度处设有第三层平台;在300.65m高度处是塔顶
无论如何,充满魅力的埃菲尔铁塔顺理成章地成为平台,布置有电视天线。铁塔总重10000t,承担这
法国巴黎的象征和传世经典。作为19世纪世界上些重量的是4个坚固的直伸至下卧持力土层的沉
最伟大的土木工程之一,埃菲尔铁塔以其外在美和箱基础。
内在美的统一,并且和布鲁克林桥一起开始了结构在1884年6月的时候,埃菲尔设计事务所的
工程的新时期。两位主要工程师EmileNouguier和MauriceKoechlin就有了设计一座超高塔的思想。初步的设计像一
个巨大的塔架,有四个由格构梁架构成的支腿,分
立支撑在基础上并在塔顶收在一起,其间布置等
间距横梁联系。第一平台底部4个连接倾斜柱墩的大拱起初部斜塔柱与水平横梁的装饰拱也具有一定的结构是为装饰用的,有人认为这4个拱破坏了塔结构的功能,虽然拱不承担塔柱向下传递的竖向荷载,但直线性、洁性和“诚实”性,也损害了塔身的美观,却使塔柱与横梁的连接加强,并使水平荷载作用下但事实上这个“伪拱”已被公认为塔身外形的一个横梁与斜塔柱间的力流更加顺畅。从铁塔的初步基本组成部分。如果说是横梁将四个塔柱简单联设想图中可以看出,下横梁和塔柱的联结也表现出系在一起,那么,巨型拱的设置则把塔柱统一到铁接头处曲线过渡的想法,只是在建筑师的建议下,塔这一整体中来。而且装饰拱的曲线线形与塔柱通过不断的优化,使结构表现的更加充分,整体形的曲线线形也很协调。从图上也可以看出,连接下式更加统一。如果把埃菲尔铁塔比较作是一个实体结构的话,那么,它的等价密度只有埃菲尔铁塔周围空气密度的7～8倍。而华盛顿纪念碑是一座大理石方尖碑,高169m,竖向荷载占绝对优势,侧向风荷载的作用相对小得多。纪念碑的主体轮廓以近似竖直的线条为主,恰当地反映了自身重力占绝对优势的特点,同时在透视角度下亦不失视觉稳
定。对于埃菲尔铁塔来说情况就不同了,侧向风荷载成为不得不考虑的重要设计因素,以曲线形式展宽并与基础相连的四个塔柱从视觉也上反映了风荷载的影响。另外,埃菲尔铁塔塔底至第二层平台之间的塔柱内装有斜电梯,第二层平台至塔顶则设有直升电梯,楼梯和电梯依照主体结构的线形整合到结构总体中,没有生硬附加的感觉。相比较而言,日本的东京塔由于塔下突出的博物馆建筑、物馆直通塔顶的竖向电梯、体周围众多的电台天线以及红白相间的安全色使塔的整体性受到严重破坏。另外一方面,虽然东京塔与埃菲尔铁塔外形轮廓很相似,但东京塔以网架的形式代替了埃菲尔铁塔强大的格构柱,就力感的表现而言,由于网架的视觉虚化和中心柱的单薄,东京塔不如埃菲尔铁塔突出。在基本造型元素的基础上,经过简单的加工(包括加法构成和减法构成)就形成了造型单元,类似于结构基本
