安防视频监控技术全解专题培训课件.ppt

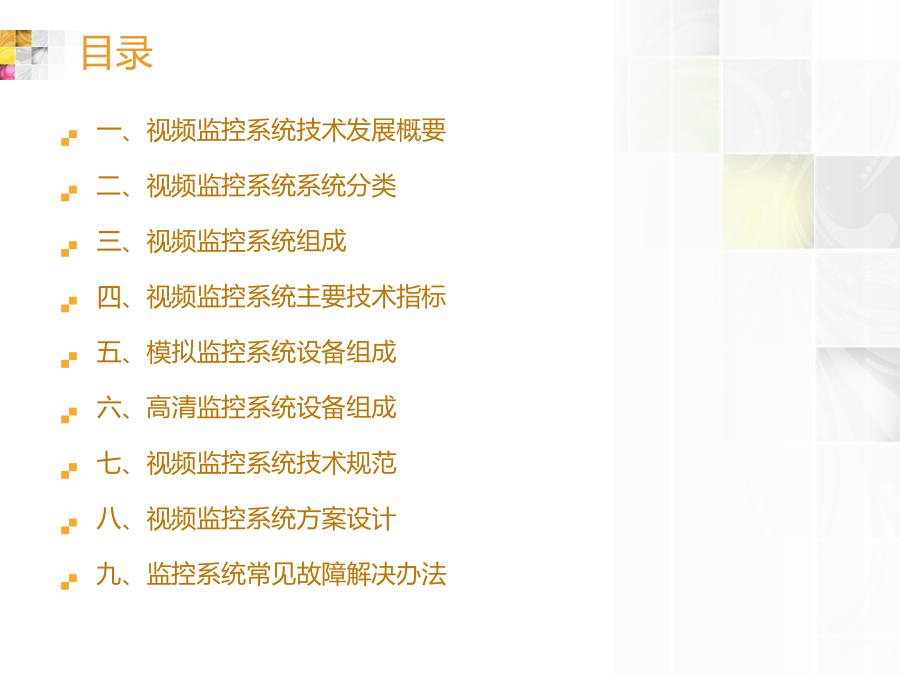

目录一、视频监控系统技术发展概要一、视频监控系统技术发展概要二、视频监控系统分类二、监控系统分类拓扑图三、监控系统组成三、监控系统组成监控摄像机镜头大小范围摄像机的分辨率/像素/清晰度等技术参数监控摄像机镜头大小范围镜头大小选择范围示意图镜头大小范围选配参考不同镜头大小看清车牌的参考范围镜头大小实物对比图摄像机红外夜视距离范围摄像机红外夜视技术的应用摄像机红外夜视技术的应用摄像机红外夜视技术的应用摄像机红外夜视技术的应用所谓白光摄像机，它是以白光为光源进行补光的一种新型摄像机。和红外摄像机类似，都是提供夜间微光摄像的。其最大的特点是白光摄像机夜晚也能成彩色图像。相比红外摄像机，白光摄像机具有以下不可比拟的优势：
1、彩色图像：LED白光是一种可见光，色温在5300K以上，接近自然光，光显色指数可达到75以上，所以CCD能轻松获取颜色逼真的彩色画面。相比红外摄像机、激光摄像机、热成像技术等，唯有白光摄像机在晚上0LUX的环境下也能捕捉到清晰的彩色图像。真正实现全天候24小时全彩色监控。
2、智能调光：采用数字光强传感器代替普通的光敏电阻来采集外界光线，通过微处理器进行脉宽调制（PWM）实现智能调光。灯光的强弱是由周界环境来决定，外界光线越暗，灯光越强。外界光线越强，灯光就越暗，不像有些产品，白光灯要不开启，要不关闭。它是线性调节的。让环境光线永远在一个最佳的范围，避免了灯光太强而出现光斑的现象。
3、光学设计：大功率LED白光灯有独特的二次光学设计,通过专业的光学透镜将LED白光束调整到与镜头的可视角度一致，没有光的漫射，,进一步提高了光照效率。
4、超长寿命：大功率LED白光灯使用寿命高达50,000小时以上，不会过早出现光衰而影响夜间补光效果。
5、照明功能：有辅助照明的功能，如装在外墙或大门口，晚上还可以当路灯使用。同时还有一定的威慑作用。
6、节能省电：每颗LED灯功率是1-3瓦，而摄像机上最多只有几颗灯。功率不过十几瓦。做到真正的节能。
、低温设计：采用高导热铝基灯板与外壳一体化装配工艺，能迅速地将LED芯片的热量通过铝基板及外壳散发到空气中。
8、恒流电源：采用进口高性能恒流电源管理芯片，让LED芯片始终工作在一个恒定的电流上，解决了因电流的增大导致LED芯片的光衰。白光摄像机特点
1.白天不偏色（色彩抗干扰技术，简称CA）
色彩更鲜艳，画面更真实
2.夜晚全彩色
增加了夜晚图像的色彩信息，画面层次感强，分辨能力更高，更有利于调查取证，在一定程度上避免了因为夜视效果不佳而成为无效监控的情况。
3.低功耗、长寿命、节能省电
高亮白光LED较红外节省功耗40%，发热量极低，大大地延长了摄像机的使用寿命。既能为用户节省电费，又符合了全球低碳环保的新趋势。
4.照明功能、警示性
白光摄像机具有辅助照明功能，在夜间能起到路灯的作用。并且它的警示性功能对有非分之想的人产生威慑作用，避免可能的犯罪产生。存储空间大小与传输带宽的计算方法存储空间大小与传输带宽的计算方法存储空间大小与传输带宽的计算方法存储空间大小与传输带宽的计算方法网络视频监控存储选择网络视频监控存储容量计算网络视频监控存储容量计算实例录像存储硬盘灵活的选择模拟监控系统设备组成模拟监控系统设备组成模拟监控摄像机模拟监控摄像机周边设备模拟监控传输系统模拟监控传输系统模拟监控传输系统模拟监控传输系统模拟监控传输系统模拟监控传输系统模拟监控传输系统模拟监控传输系统模拟监控存储录像系统模拟监控存储录像系统模拟监控存储录像系统模拟监控显示系统模拟监控显示系统模拟监控切换系统模拟监控切换系统模拟监控系统总结什么是高清？

UXGA(1600×1200）百万高清网络监控系统百万高清网络监控系统高清监控系统设备组成网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统网络高清监控系统EPON技术及其组网设计PON用来解决什么问题PON结构的特点PON的优点－节约Fengwutong冯武通PON的优点－高带宽PON技术优势小结PON的主要标准PON主要标准的比较目录Fengwutong冯武通EPON下行传输方式EPON上行传输方式多点控制协议—MPCP802.3ah定义的数据链路层EPON测距与时延补偿EPON测距与时延补偿EP
