垂直斗式提升机传动装置设计专题培训课件.ppt

垂直斗式提升机传动装置设计1.培养理论联系实际的正确设计思想
2.学习机械设计一般方法

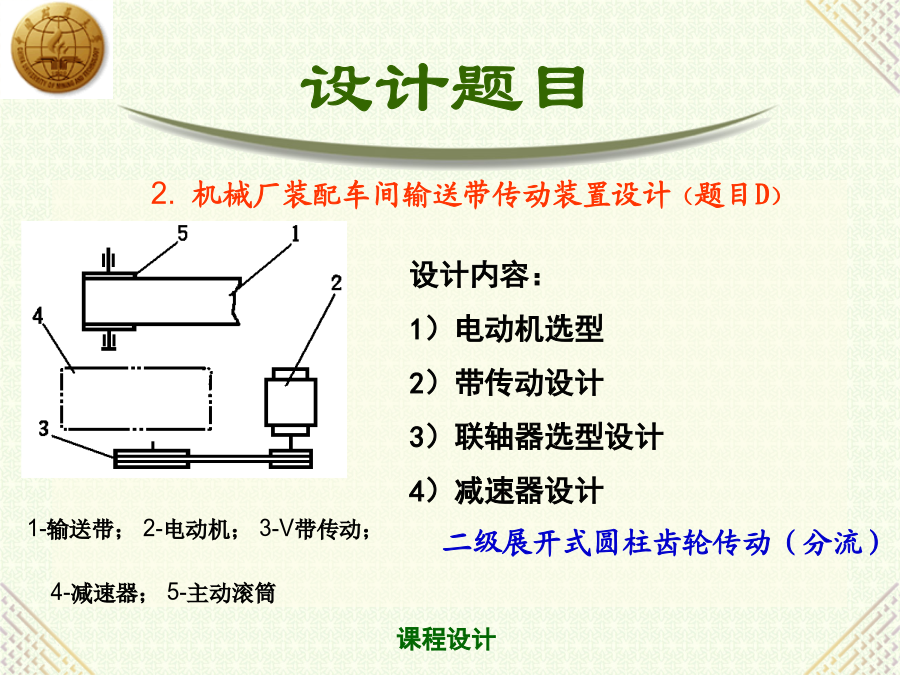

3.进行机械设计基本技能的训练设计题目课程设计2.机械厂装配车间输送带传动装置设计（题目D）3.悬挂式输送机传动装置设计（题目E）4.螺旋输送机传动装置设计（题目F）5.矿用链板输送机传动装置设计（题目G）6.塔式起重机行走部减速装置设计（题目H）7.矿用耙斗装岩设备传动装置设计（题目I）8.矿用回柱绞车传动装置设计（题目J）题目分配机05－5：
1～10号设计题目J2
11～20号设计题目I
21～30号设计题目E1
31～35号设计题目E2
机05－6：
1～10号设计题目G
11～20号设计题目H
21～30号设计题目J1

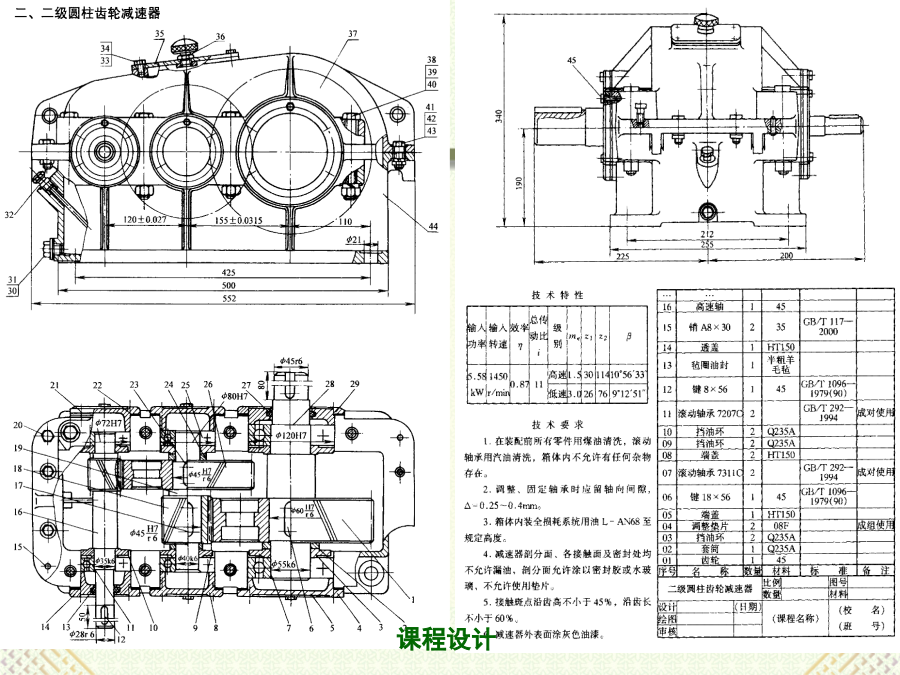

31～33号设计题目E2减速器装配图1张（1号图纸）
零件图工作图2张（3号）
轴和齿轮各1张。
3.设计计算说明书1份。
设计过程3.装配图设计
1）计算和选择传动比参数
2）绘制装配图草图
3）设计轴并计算轴毂联接强度
4）选择计算轴承和进行支承结构设计
5）进行机体结构及其附件设计
6）完成装配图其它要求
设计进度纪律要求
参考资料

1.在教师的指导下,由学生独立完成
2.正确处理理论计算与结构设计的关系
3.正确处理继承与创新的关系
4.正确使用标准和规范课程设计第一阶段任务课程设计第一阶段任务

传动装置总效率η最后注明：
型号、额定功率、同步转速、满载转速、中心高（H）、
轴伸尺寸（D*E）各级传动比应在推荐范围内选取，不得超过最大值。
数值见手册或（6）尺寸协调、互不干涉（7）尺寸紧凑、便于润滑3）传动装置运动、动力参数计算
三、初步计算轴的最小直径课程设计第二阶段任务：装配图设计13、轴上力作用点及支承跨距的确定

4、轴的弯扭合成验算及疲劳强度计算（见教材）

5、验算轴承寿命（见教材）

6、验算键的强度（见教材）圆锥齿轮减速器装配图设计特点：蜗杆减速器装配图设计特点：主要任务：在第一阶段基础上，进行轴系零件的结构设计（一）传动零件结构设计锻造齿轮
（二）套杯与端盖结构（三）轴承润滑与密封
主要任务：完成减速箱箱体及其附件设计（一）减速箱箱体的结构设计(2)轴承旁联接螺栓凸台结构设计要有利于提高轴承座孔的联接刚度，轴承座孔两侧联接螺栓应尽量靠近轴承，以不与箱体上固定轴承盖的螺纹孔及箱体剖分面上油沟发生干涉为准。通常取两联接螺栓中心距与轴承盖外径相近，凸台的高度由联接螺栓的扳手空间确定(3)箱盖与箱座联接凸缘应有一定的厚度，以保证箱盖与箱座的联接刚度；箱体剖分面应加工平整，要有足够的宽度；螺栓间距应不大于100～150mm，以保证箱体的密封性。(5)箱体的中心高由浸油深度确定，传动零件采用浸油润滑时，对于圆柱齿轮通常取浸油深度为一个齿高，锥齿轮浸油深度为0．5～1个齿宽，但不小于10m。(6)输油沟设计于箱座的剖分面上，用来输送传动零件飞溅起来的润滑油润滑轴承。飞溅起的油沿箱盖内壁斜面流人输油沟内，经轴承盖上的导油槽流入轴承.(7)要注意箱体结构工艺性。箱体上加工面与非加工面必须分开，并尽量减少箱体的加工面积，如箱体轴承座端面与轴承盖、窥视孔与视孔盖、螺塞及吊环螺钉的支承面处均应做出凸台或沉头座，铣平或锪平（二）减速箱附件的结构设计2、通气器3、放油螺塞4、油标5、起吊装置6、定位销7、起盖螺钉四、完成减速器装配图课程设计第三阶段任务：
零件图设计和说明书整理零件图上的形位公差，是评定零件加工质量的重要指标，应按设计要求由标准查取，并标注在零件工作图上。

零件的所有加工和非加工面表面都要注明表面粗糙度。当较多表面具有同一粗糙度时，可在图幅右上角集中标注，并加注“其余”字样。
