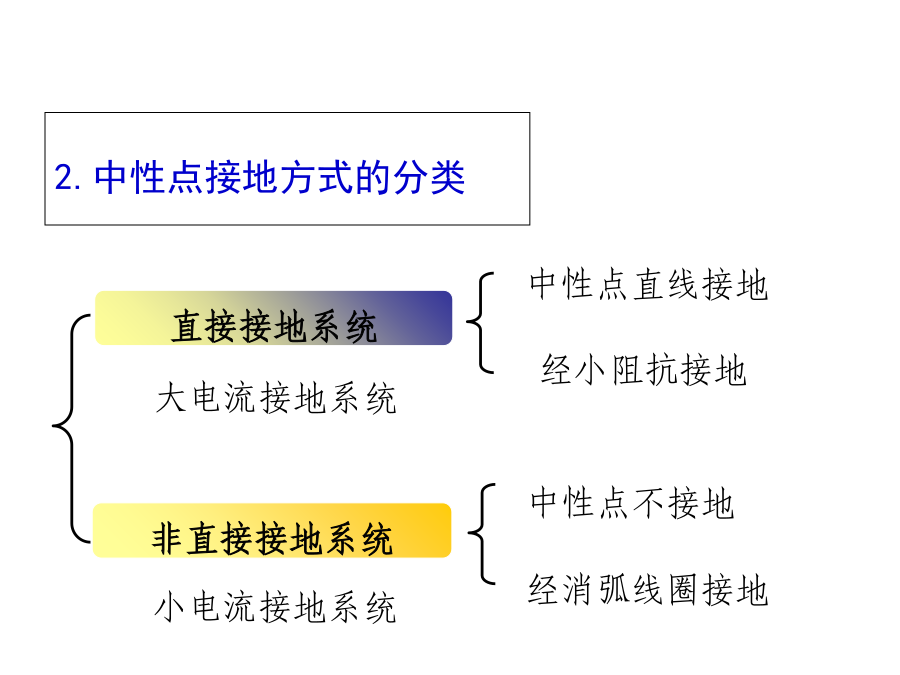

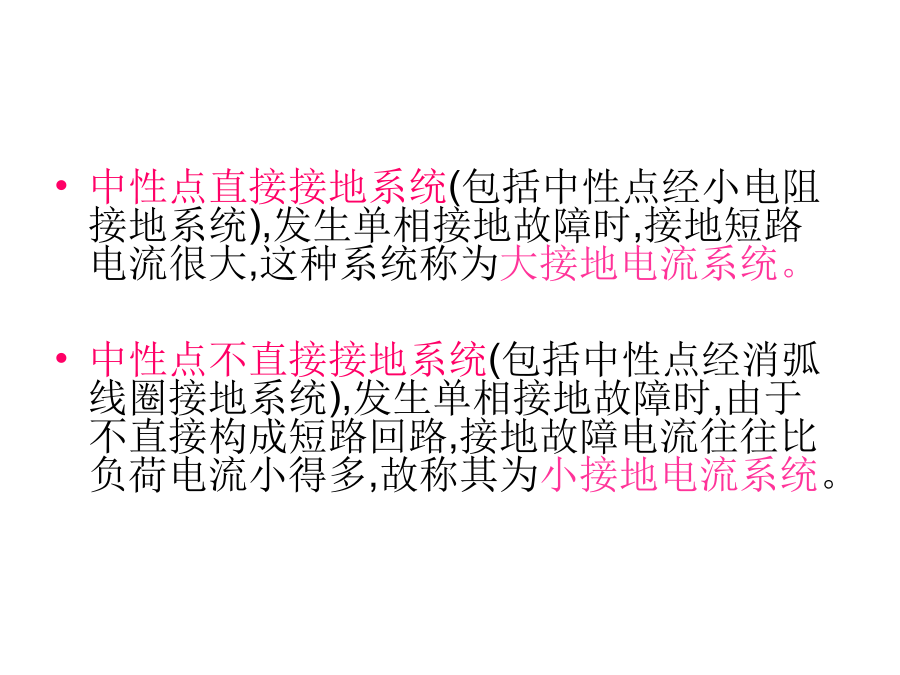

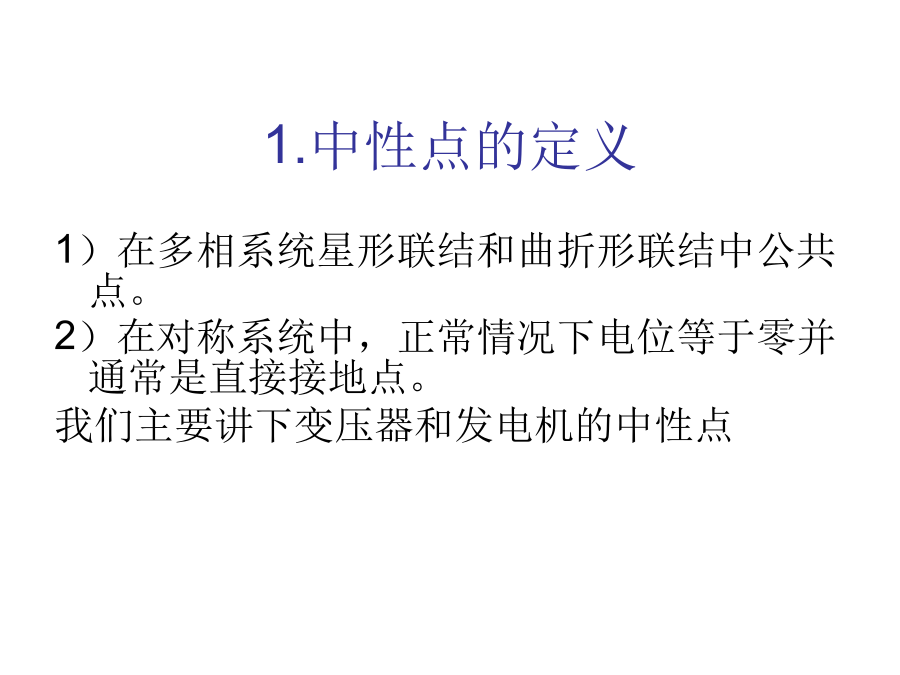

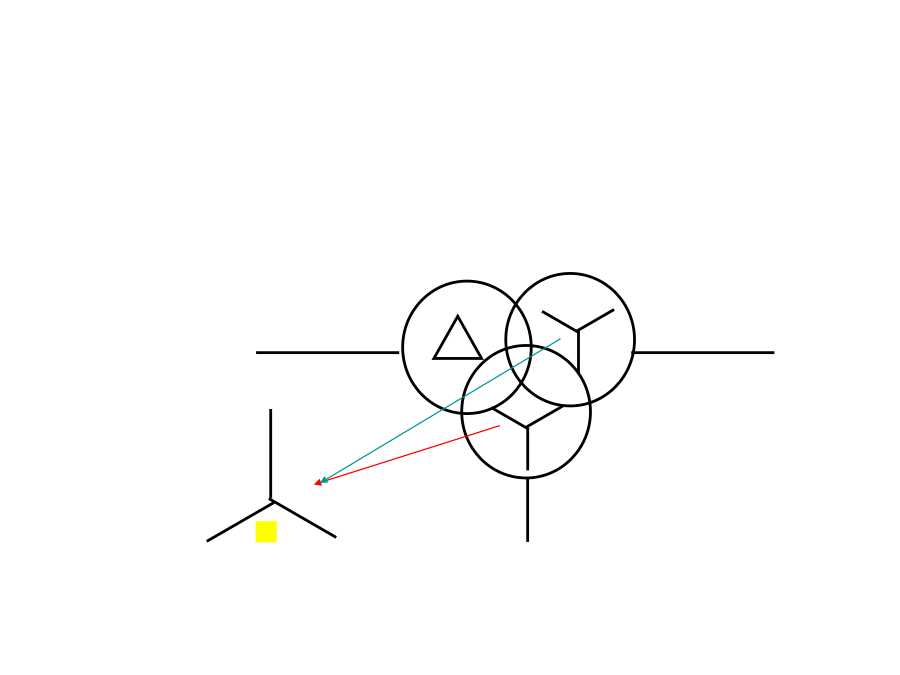

发电机和变压器的中性点1.中性点的定义中性点直接接地系统(包括中性点经小电阻接地系统),发生单相接地故障时,接地短路电流很大,这种系统称为大接地电流系统。

中性点不直接接地系统(包括中性点经消弧线圈接地系统),发生单相接地故障时,由于不直接构成短路回路,接地故障电流往往比负荷电流小得多,故称其为小接地电流系统。
非直接接地系统两中接地方式在单相接地故障时的区别大电流接地系统中单相接地故障的电压变化各接地方式的特点：
1）中性点直接接地
2）中性点不接地
3）中性点经消弧线圈接地
4)中性点经电阻接地1）中性点直接接地2）中性点不接地2）中性点不接地3）中性点经消弧线圈接地4)中性点经电阻接地各个电压等级变压器中性点接地方式

我厂变压器中性点的接地方式#1#2主变
我厂主变高压侧是220KV，从上图中也可以看出我厂主变中性点是经接地刀闸直接接地#01启备变
我厂启备变高压侧是220KV，低压侧是6.6KV.从图中可看出我厂启备变高压侧中性点是直接接地，低压侧中性点是经高阻接地。高厂变低厂变变压器中性点保护3、零序电流保护、间隙零序保护避雷器保护的关系中性点接地闸刀操作注意事项两台变压器运行有一个中性点接地原因？几台变压器能不能用一根中线接地?几台变压器能不能用一根中线接地?变压器中性点直接接地时，为什么要在接地点加一组接地开关，它的作用是什么？为什么#1主变高压侧中性点装有接地刀闸的同时还安装有放电间隙？220KV、10KV、6KV、400V系统接地保护是怎么配置的？并说出各接地保护的动作结果？③6KV系统为中性点经高电阻接地系统，各馈线上装有零序过流保护，动作于发信；母线上还装有发信的零序过电压保护。
④400V系统为中性点直接接地系统，装有零序过流保护，只发信，不跳闸。

发电机中性点运行方式发电机中性点采用不同接地方式的原因和目的
发电机中性点接地方式1.高电阻接地另一种是采用配电变压器接地，在变压器二次线圈串接电阻器，由于变压器的作用，实际选用二次侧电阻值可以很小，转换到一次侧相当于高电阻接地，当配电变接在发电机主引出回路，需三台单相变压器，一次绕组接成星形与发电机相联，二次侧和电阻接成串联回路；当配电变接在发电机中性点回路，仅需一台单相配电变压器，这种形式接地即通常所称的配电变压器高阻接地方式，应用较多。
高阻接地的第一种类型，存在一定的问题。在电压互感器上可能反映整个回路任何部位的接地故障，包括互感器的低压绕组、连接线、发电机绕组，作用跳闸或报警，可能因此失去应有的选择性。另一方面，高压系统的过电压也可能作用于电压互感器，有引起接地故障指示的危险。高压侧接地故障引起的部分零序电压，经升压变压器的电容效应，分压传递到低压侧，其数值的大小取决于变压器变比、高压侧接地方式、故障点位置、变压器中性点接地与否、发电机及变压器的电容量等因素。第二种高阻接地类型发电机中性点经高阻接地柜发电机中性点不接地和直接接地发电机中性点不接地和直接接地3、中性点经单相电压互感器接地中性点经单相电压互感器接地
