房建施工实战之一钢筋识图翻样和计算专题培训课件.ppt

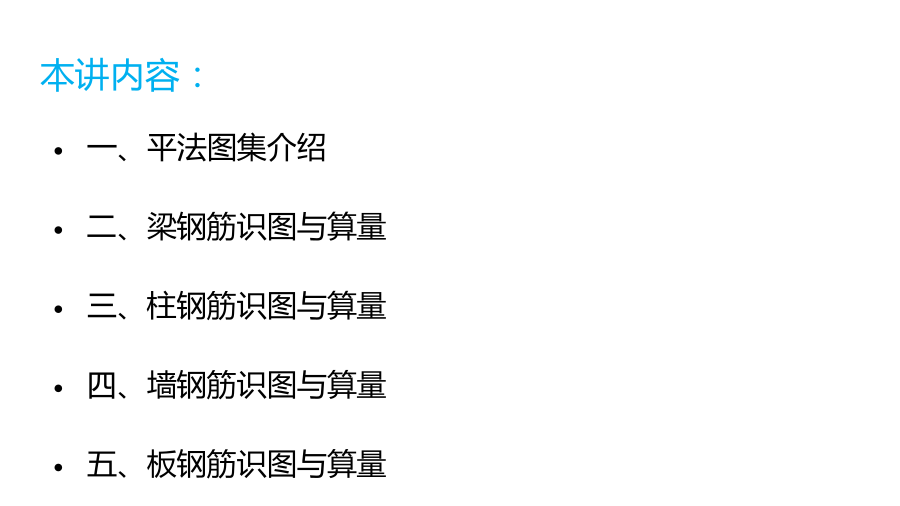

本讲内容：一、平法图集介绍

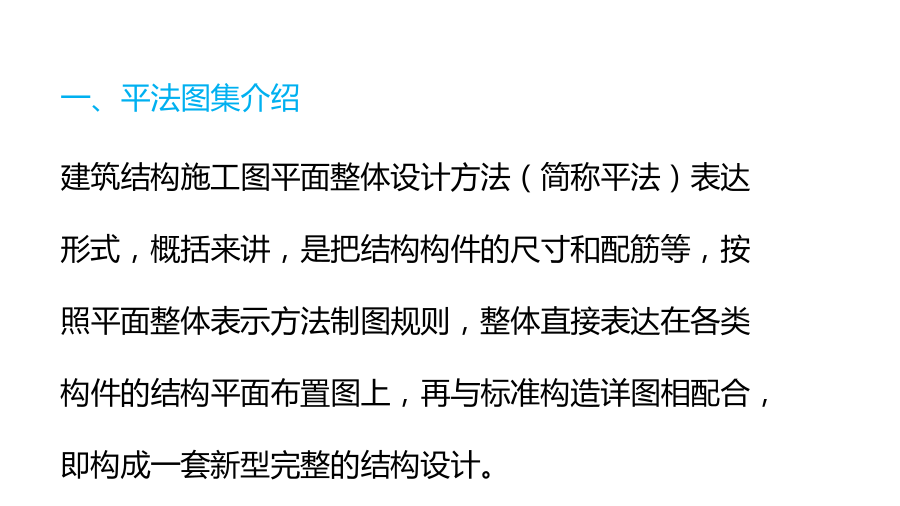

建筑结构施工图平面整体设计方法（简称平法）表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

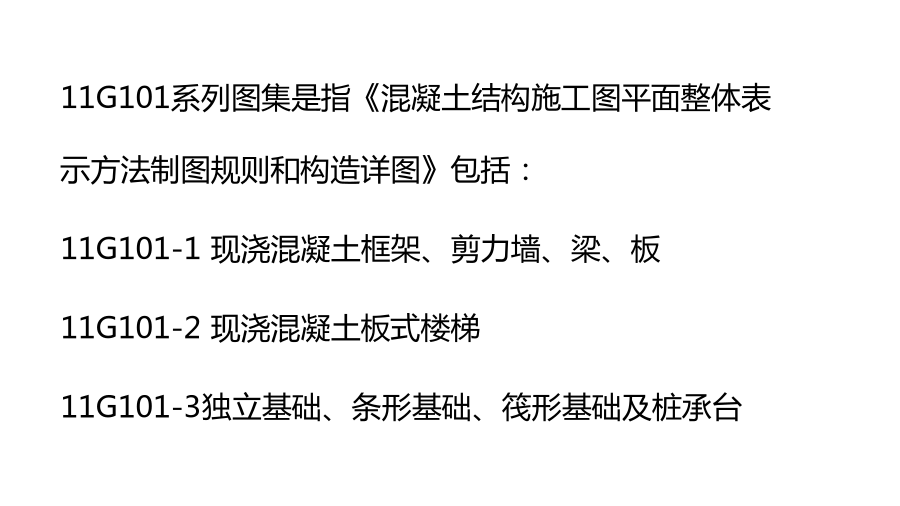

11G101系列图集是指《混凝土结构施工图平面整体表示方法制图规则和构造详图》包括：
11G101-1现浇混凝土框架、剪力墙、梁、板
11G101-2现浇混凝土板式楼梯

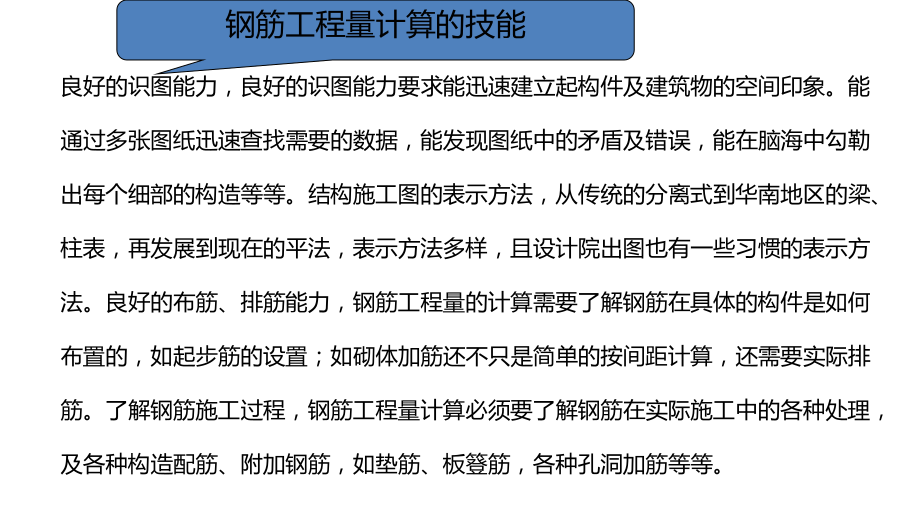

11G101-3独立基础、条形基础、筏形基础及桩承台良好的识图能力，良好的识图能力要求能迅速建立起构件及建筑物的空间印象。能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再发展到现在的平法，表示方法多样，且设计院出图也有一些习惯的表示方法。良好的布筋、排筋能力，钢筋工程量的计算需要了解钢筋在具体的构件是如何布置的，如起步筋的设置；如砌体加筋还不只是简单的按间距计算，还需要实际排筋。了解钢筋施工过程，钢筋工程量计算必须要了解钢筋在实际施工中的各种处理，及各种构造配筋、附加钢筋，如垫筋、板簦筋，各种孔洞加筋等等。

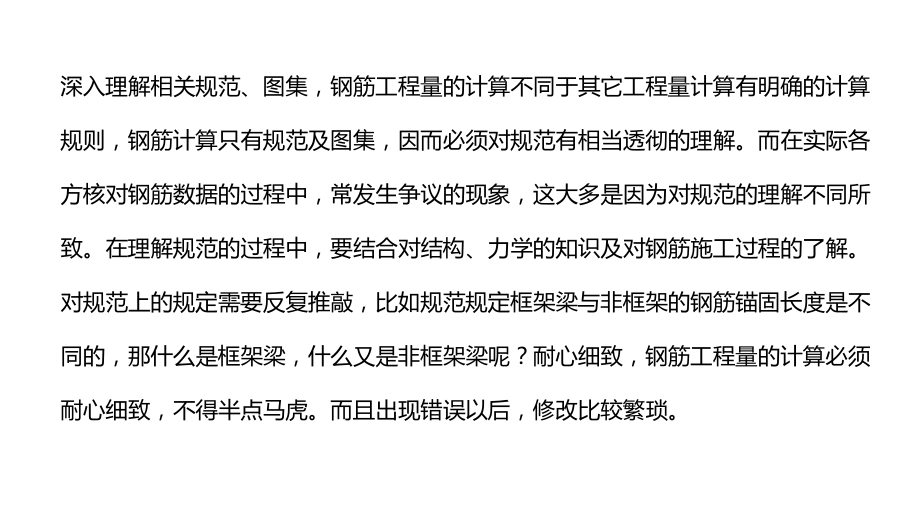

深入理解相关规范、图集，钢筋工程量的计算不同于其它工程量计算有明确的计算规则，钢筋计算只有规范及图集，因而必须对规范有相当透彻的理解。而在实际各方核对钢筋数据的过程中，常发生争议的现象，这大多是因为对规范的理解不同所致。在理解规范的过程中，要结合对结构、力学的知识及对钢筋施工过程的了解。对规范上的规定需要反复推敲，比如规范规定框架梁与非框架的钢筋锚固长度是不同的，那什么是框架梁，什么又是非框架梁呢？耐心细致，钢筋工程量的计算必须耐心细致，不得半点马虎。而且出现错误以后，修改比较繁琐。（1）关于钢筋理论（预算用量）计算与下料计算
计算钢筋长度按钢筋什么部位来计算？
下料计算按钢筋中轴线计算
理论计算按钢筋外皮计算
（2）关于钢筋计算方法的多样性
有按甲方要求的，按国家规范的，按当地定额的，按地方标准的，按标准图集的。。。。没有统一的计算规则柱、墙以基础为支座——柱、墙与基础关联；
梁以柱为支座——梁与柱关联；
板以梁为支座梁——板与梁关联。
结构设计原则——强柱弱梁、强剪弱弯、强节点、强锚固、强构造。筏板或基础梁是柱、墙的支座，柱是梁的支座，梁是板的支座支座问题其实是力的传递路径问题。二、梁钢筋识图与算量

梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值
原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
集中标注：
1、梁编号、梁截面尺寸
2、箍筋：钢筋级别、直径、加密区及非加密区、肢数
3、梁上下通长筋和架立筋，
4、梁侧面纵筋：构造腰筋及抗扭腰筋
5、梁顶面标高高差（该项为选注）
.
梁截面尺寸，该项为必注值。
当为等截面梁时，用b×h表示；
当为竖向加腋梁时，用b×hGYC1×C2表示，其中C1为腋长，C2为腋高；
当为水平加腋梁时，用b×hPYC1×C2表示，其中C1为腋长，C2为腋宽，加腋部分应在平面中绘制；
当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2

原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：
1、梁支座上、下部纵筋
2、吊筋、附加箍筋

梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。
箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；
当梁箍筋为同一种间距及肢数时，则不需用斜线；
当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例:Φ10@100/200(4)
Φ8@100(4)/150(2)
当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线“／”将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：
13Φ10@150/200（4），
18Φ12@150（4）/200（2），梁上部通长筋或架立筋配置(通长筋可为相同或不同直径采用搭接连接、机械连接或对焊接连接的钢筋)，该项为必注值。
当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。当全部采用架立筋时，则将其写入括号内。
例：2φ22+(4φ12)
2φ22+4φ20
当梁的上部纵筋和下部纵筋为全跨相同，且多数
