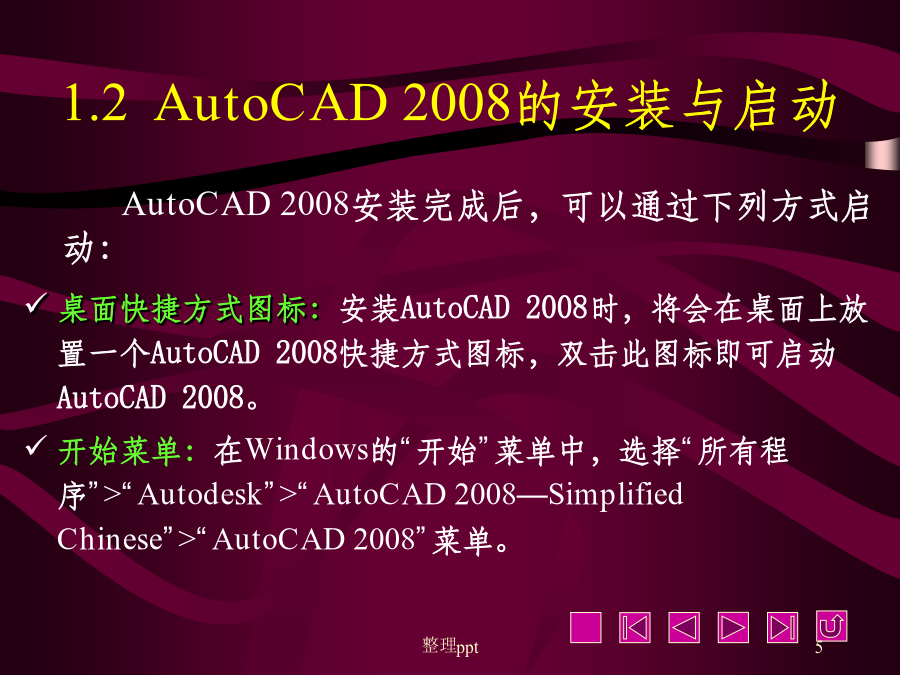

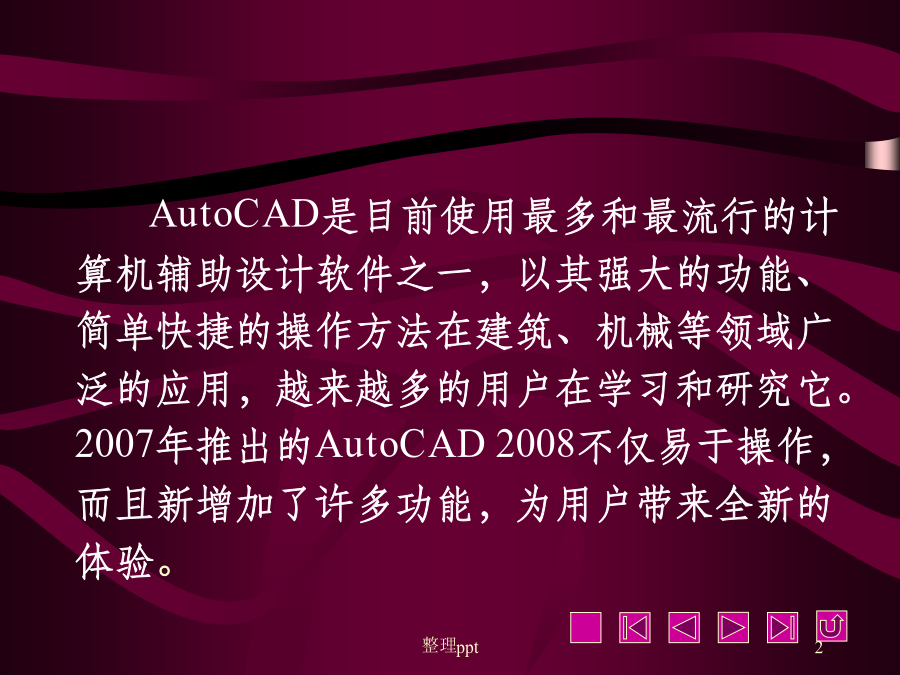

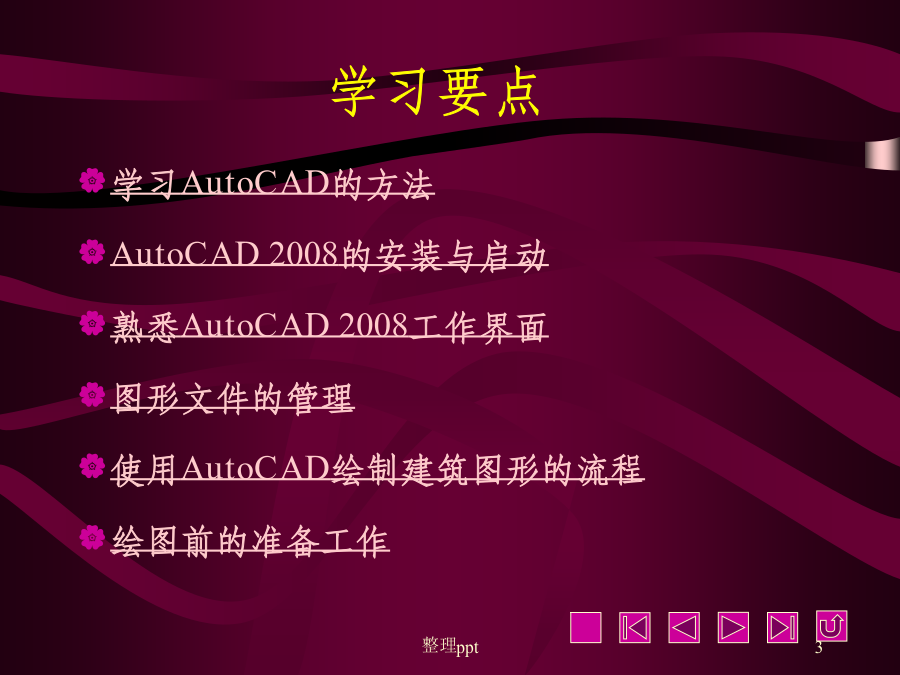

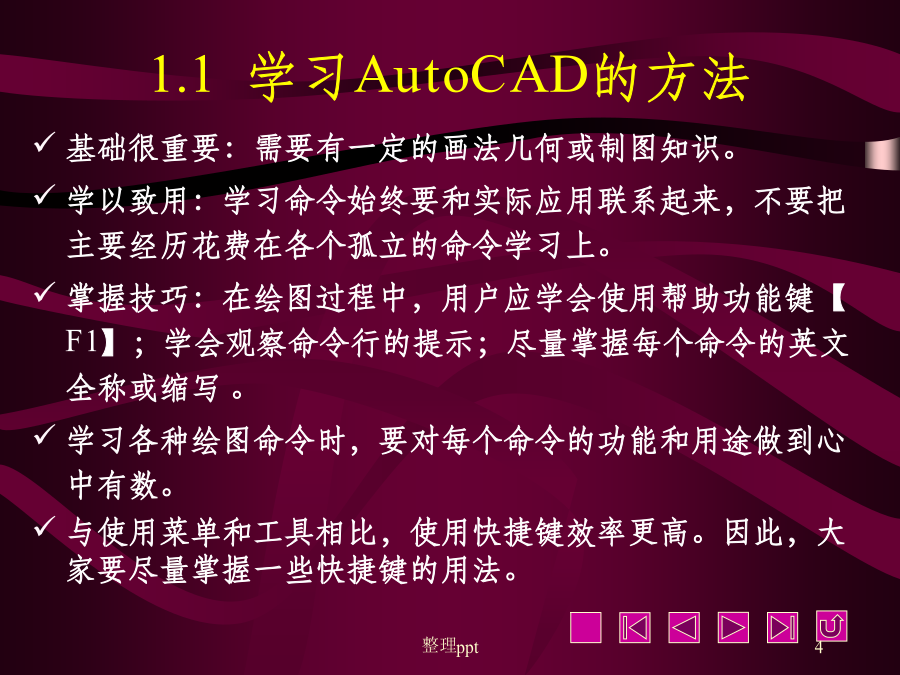

AutoCAD是目前使用最多和最流行的计算机辅助设计软件之一，以其强大的功能、简单快捷的操作方法在建筑、机械等领域广泛的应用，越来越多的用户在学习和研究它。2007年推出的AutoCAD2008不仅易于操作，而且新增加了许多功能，为用户带来全新的体验。学习要点1.1学习AutoCAD的方法1.2AutoCAD2008的安装与启动1.3熟悉AutoCAD2008工作界面1.3.1标题栏1.3.2菜单栏与快捷菜单除菜单栏外，在绘图区域、工具栏、状态栏等位置单击鼠标右键，还将弹出相应的快捷菜单。快捷菜单的内容取决于光标所在位置，以及当前操作状态，使用它们可以快速地完成某些操作，如下图所示。1.3.3工具栏和面板2．面板单击控制面板图标，将显示与该控制面板功能相关的滑出面板，或打开与其功能相关的工具选项板。如果要隐藏某个控制面板，可以在该控制面板所在区域单击鼠标右键，然后从弹出的快捷菜单中选择“隐藏”。另外，选择“控制台”菜单下的面板名也可显示或隐藏某个控制面板。如需隐藏面板，可单击面板窗口左上角的的按钮。隐藏面板后，面板将收缩为一个控制条。以后要显示面板，只需将光标移至该控制条所在区域即可。1.3.4绘图窗口与坐标系1.3.5命令行与文本窗口1.3.6状态栏1.3.7工具选项板二维草图与注释：启动AutoCAD2008，系统将自动进入“二维草图与注释”工作空间，此时在绘图区上方显示了“工作空间”和“标准注释”工具栏，在绘图区右侧显示了二维操作面板。
三维建模：此时在绘图区上方显示了“工作空间”、“标准”和“图层”工具栏，在绘图区右侧显示了三维操作面板和工具选项板。AutoCAD经典：显示AutoCAD经典界面，此时在绘图区上方显示了“标准”、“样式”、“工作空间”、“图层”和“特性”工具栏，在绘图区左侧显示了“绘图”工具栏，在绘图区右侧显示了工具选项板和“修改”工具栏。1.4图形文件的管理1.5使用AutoCAD绘制建筑图形的流程使用AutoCAD画图的两种方式1.6绘图前准备因此，图层是组织图形的有效手段。通过合理划分图层，可以使图形的信息清晰、有序，图形输出方便快捷，在下表中给出了常用的图层设置。在AutoCAD中，利用“图层”工具栏中的“图层控制”下拉列表中的特性图标可控制图层的打开/关闭、锁定/解锁等状态，如下图所示。下面是国标中对制图的其他一些规定。
