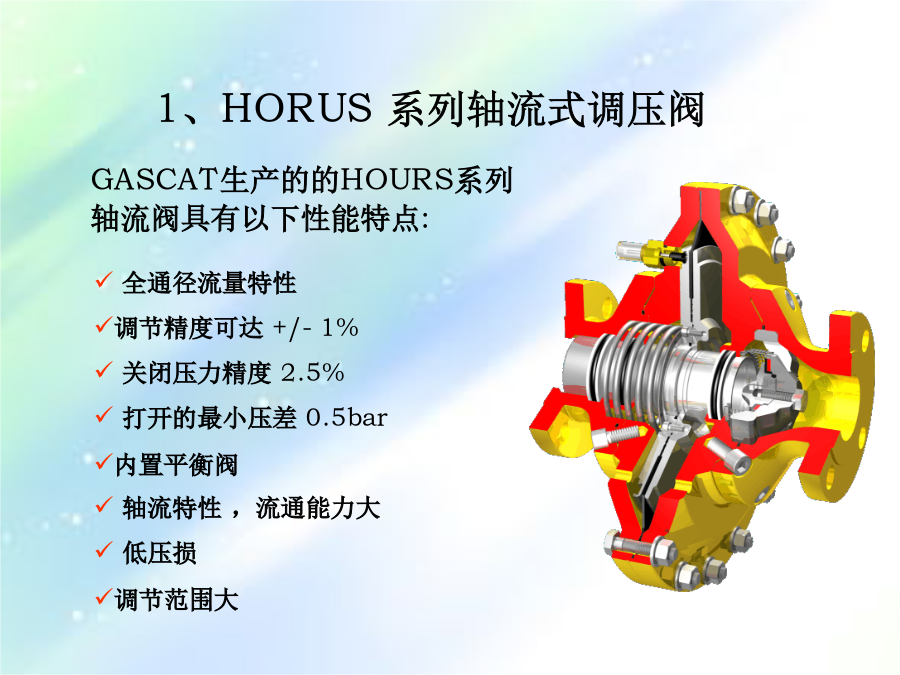

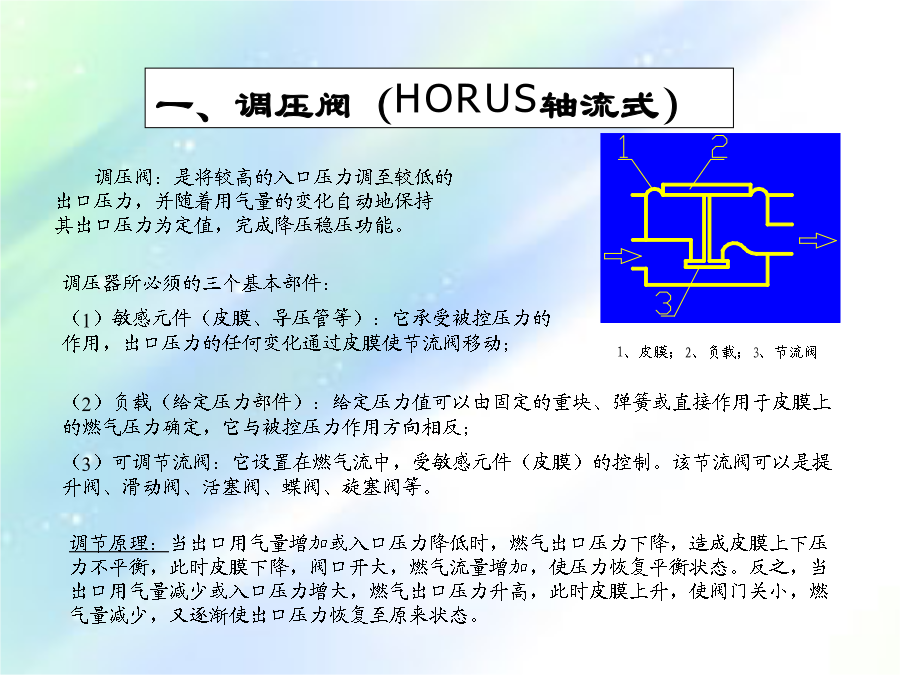

燃气调压系统专题技术交流准备内容一、调压阀（HORUS轴流式）全通径流量特性
调节精度可达+/-1%
关闭压力精度2.5%
打开的最小压差0.5bar
内置平衡阀
轴流特性，流通能力大
低压损

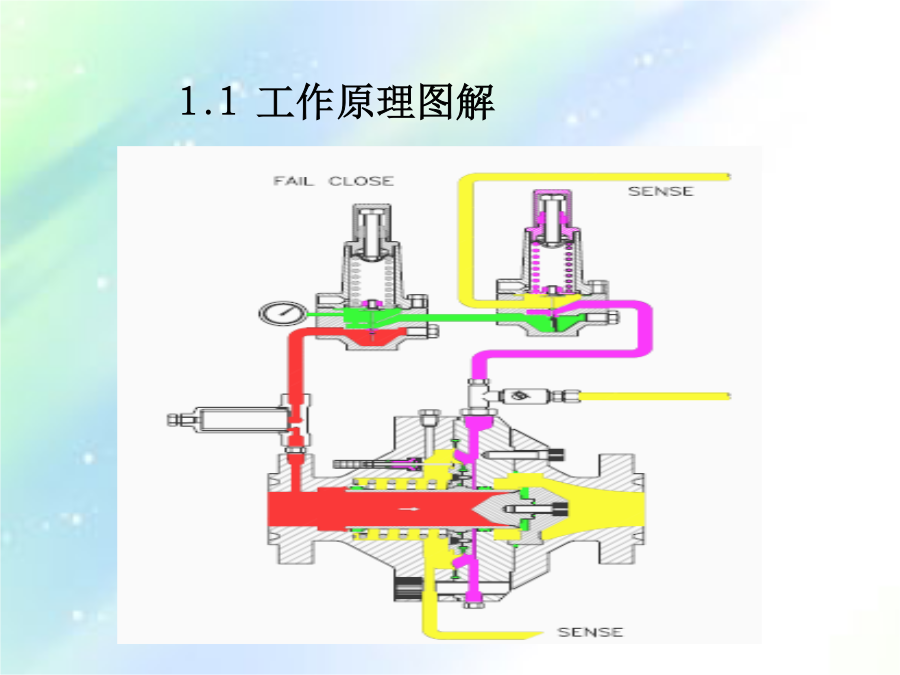

调节范围大1.1工作原理图解1.2、GASCAT、TARTARINI、RMG轴流阀的相似性1.2、GASCAT、TARTARINI、RMG轴流阀的相似性1.3GASCAT的独特优势HORUS的失败关与失败开其他品牌轴流阀只有失败关型二、切断阀GIPS系列切断阀三、压力控制系统与自用气1、系统工艺流程图2、系统配置及原理2.1调压器的特性2.2调压器的串联与并联并联：两台调压器（调压路）入口与出口分别连接的方式。2.3系统配置及原理指挥器的失败开与失败关3、限流限压LC21系统说明4、附件说明5、自用气的几点说明5.1、系统配置特点5.2、电加热系统说明说明：电加热器是间接换热式结构，加热元件在换热管内，其热量传递给导热油，再传至换热管外壁（含导流板）。未被加热的天然气自加热器下部进气口进入换热腔，沿导流板旋流至出气口，在此过程中进行换热升温。在加热器防爆接线盒内安装有升温控制器WK-R11和超温保护温度开关（70℃），其安装套管焊接在换热管外壁上。
防爆控制箱内设有空气开关（具有过载保护，失压脱扣功能），同时箱体上设有电源指示灯，工作指示灯，超温故障指示灯。防爆电控箱与加热器配套，可实现自动控制。加热器调试后温度控制器设定在35℃位置（旋动旋纽即可完成），其设定误差为±2℃。切换差为7~9℃。当加热器出口温度低于设定值时，电加热器自动投入加热（绿灯亮），达到设定值时，温度控制器主触点打开，加热器停止加热（绿灯灭），出口介质温度降低至设定值以下7~9℃时，加热器重新投入运行。如果电加热器换热管壁达到75℃时，超稳保护用温度开关常闭接点打开，空气开关的失压脱扣线圈失电，空气开关跳闸，其辅助报警开关的触点闭合，超温指示灯红灯亮，说明有超温现象发生。此时加热器系统不能自动恢复工作，必须查明原因。且温度降低后，才能再重新送电（合上空气开关），加热器恢复工作。四、GASCAT调压阀业绩南美最大分输站——MACSOMERCHART分输站欢迎各位专家及工程技术人员
