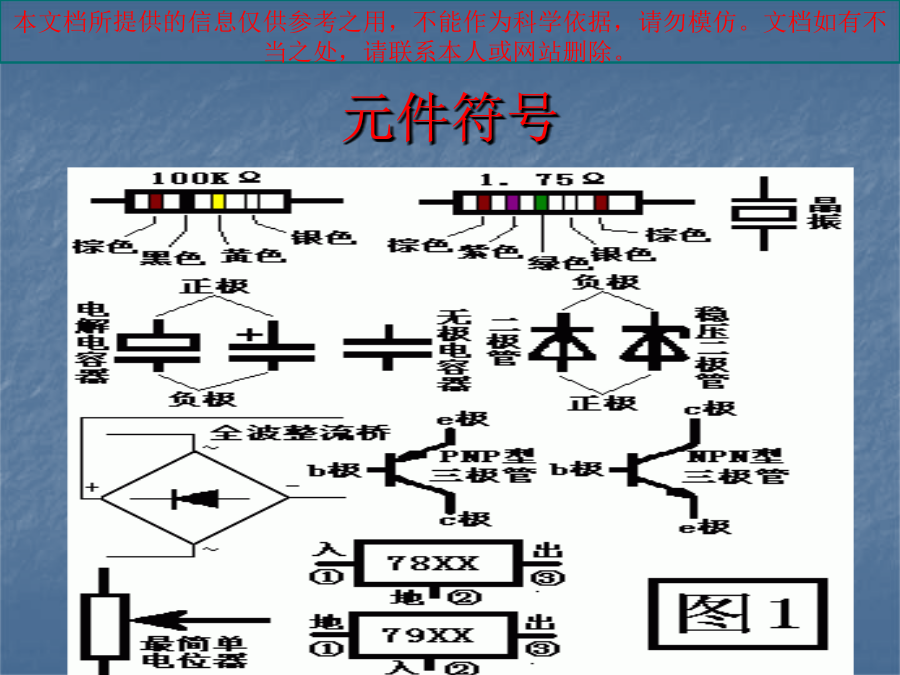

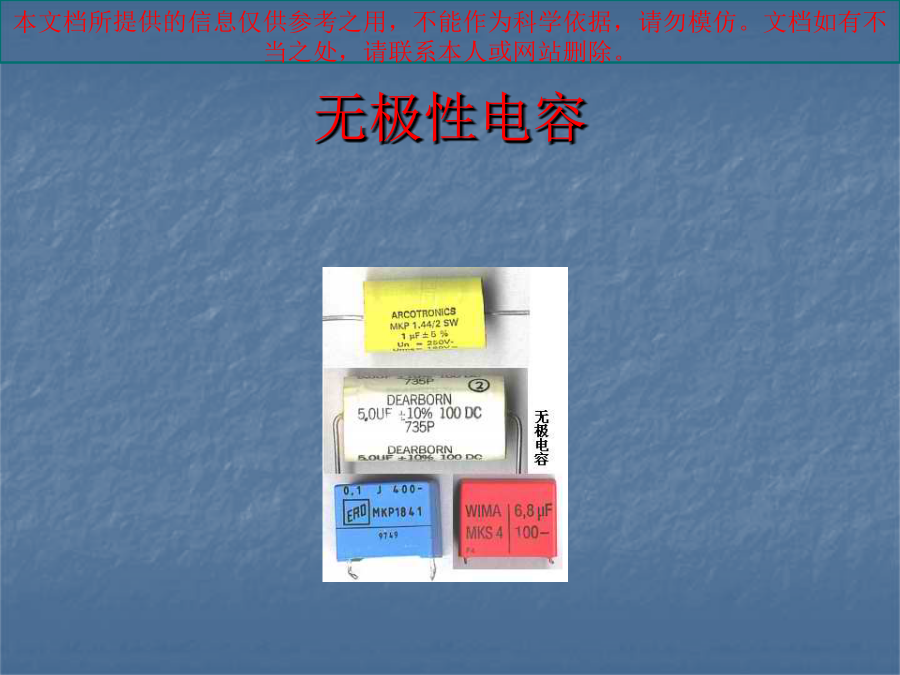

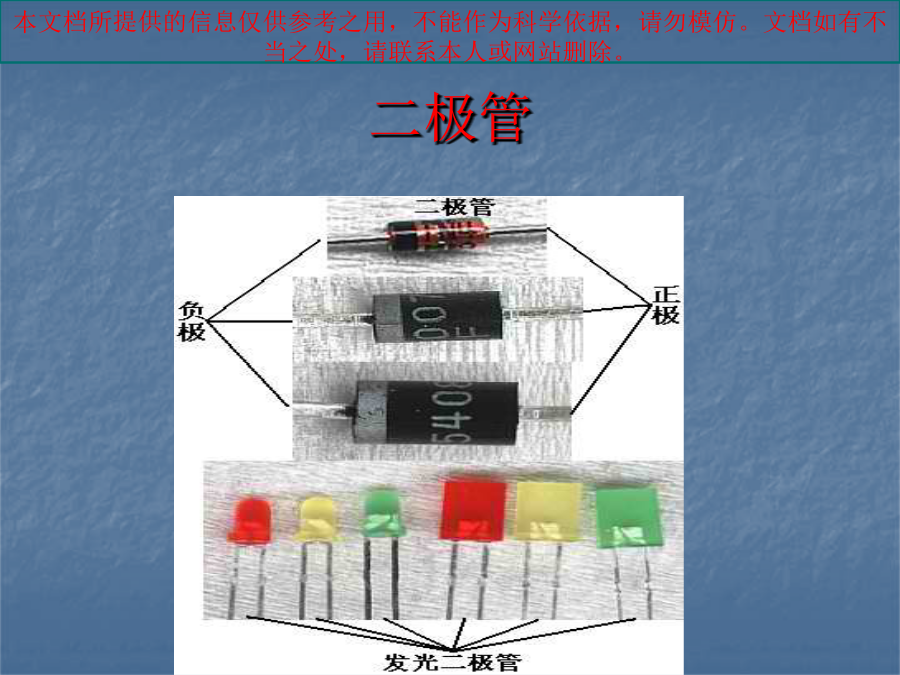

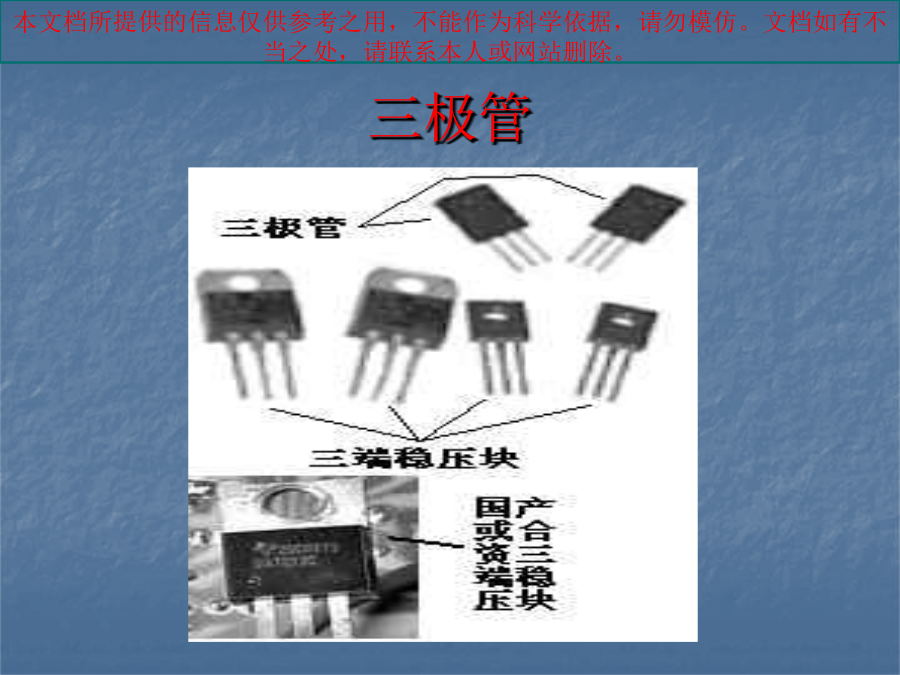

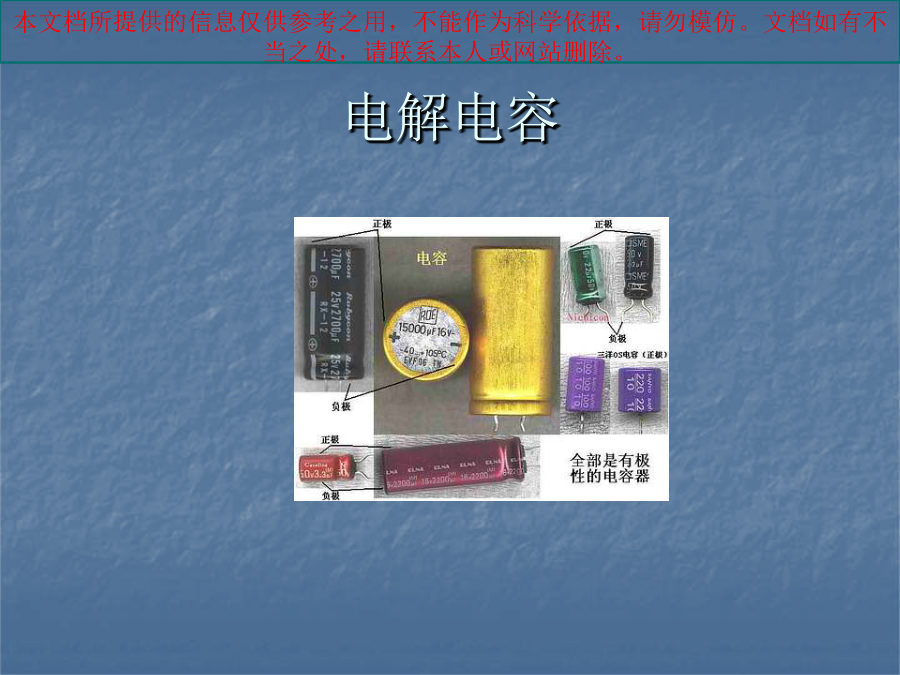

元件符号无极性电容电解电容二极管三极管保险管，多脚开关，电位器一、概述1．元器件的重要性元器件构成电子产品的基本元素元器件构成电子产品的基本元素推动电子产品的发展主要因素推动电子产品的发展主要因素性能的影响二、元器件基础知识2.元件封装

封装外形分类：THT－通孔安装形式。
SMT－表面安装形式。通孔元件，它有引脚穿过PCB，然后焊接。
表面安装元件被直接焊到PCB表面上被称作焊盘的金属上。
通孔元件的形式很多，有轴向、径向两种。
轴向元件：
元件引脚从身体两端引出的称为轴向元件。
径向元件：
元件的2个或多个引脚从同一方向伸出。典型的轴向元件有：
电阻、二极管、电容。
典型的径向元件有：
晶体管、电容、二极管、滤波器和晶振。表面安装元件或SMD，相对于通孔元件而言，越来越流行。
表面安装元件的引脚不是穿过PWB，而是直接安装在PCB表面的焊盘上，并焊接。很多通孔引脚与表面安装元件的功能相等，但表面安装元件的体积要小得多。
SMD器件没有很长的引脚，因为它们不需要穿过PWB。
它们与PCB的接触也有2种形式，第一种是有引脚元件；第二种是无引脚元件。在有引脚的元件中，也有2种引脚形式，J形和欧翼形。J形引脚的形状像字母J，J的底部与PCB焊盘相连；欧翼形引脚的形状像海欧的羽翼。无引脚元件，它与PCB的接触是通过身体两端引出的金属端与PCB直接焊接而成。三、电子元器件3、基本概念电抗组件标称值与偏差电抗组件标称值单位与符号电抗组件的标志电抗组件的标志1.电抗元件－电阻外形尺寸及封装结构结构不同种类和用途表示方法表示方法电抗组件的标志性能指标种类和用途电抗元件－电容电抗元件:电容电抗元件:电容电抗元件:电容电解电容（铝、钽）瓷介电容器瓷介电容器电抗元件:电感电感：变压器4．半导体分离器件4．半导体分离器件4．半导体分离器件4．半导体分离器件5．集成电路5．集成电路:封装5．集成电路6．机电组件6．机电组件6．机电组件半导体分离器件的发展方向
IC元件的发展方向
总结

一、概述
二、元器件知识
三、元器件封装的发展方向
