光纤的色散和非线性效应.ppt

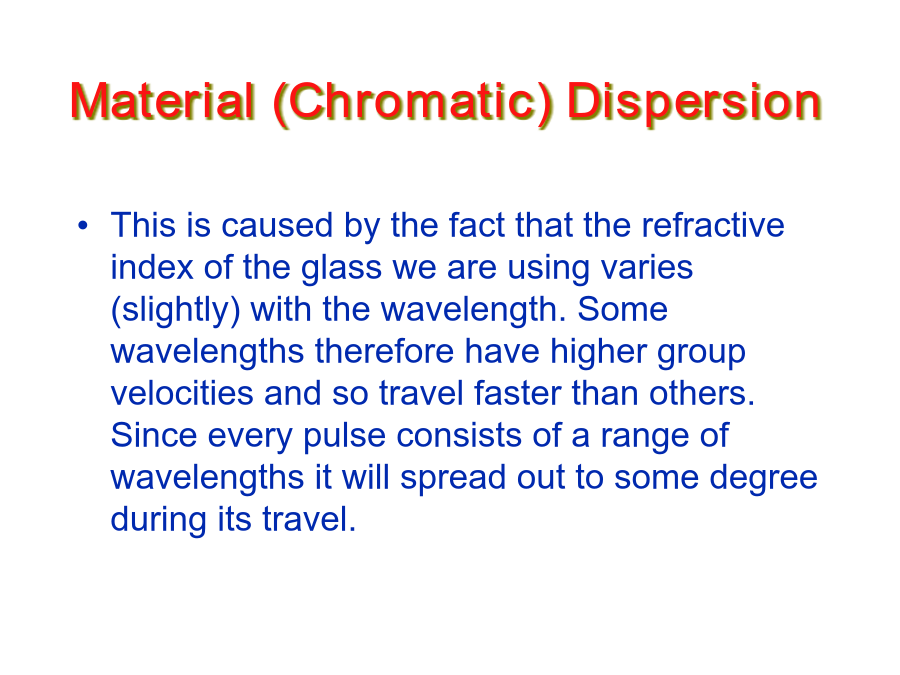

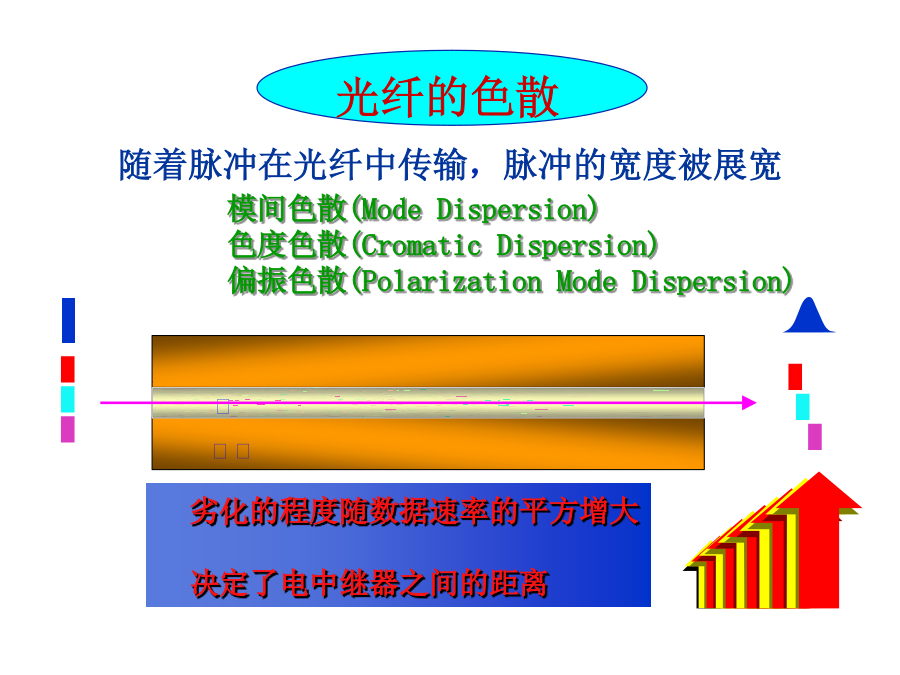

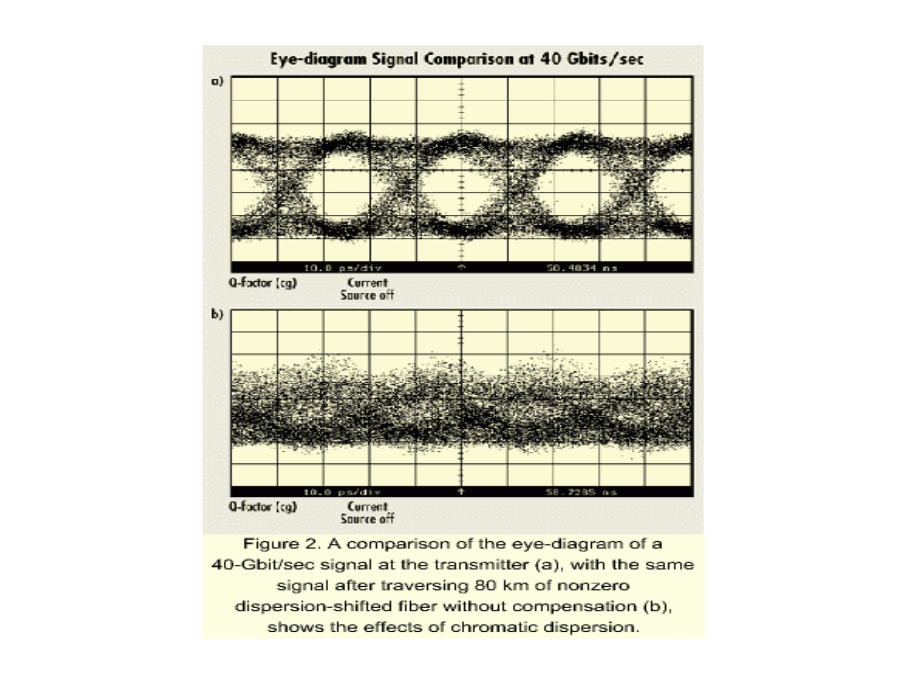

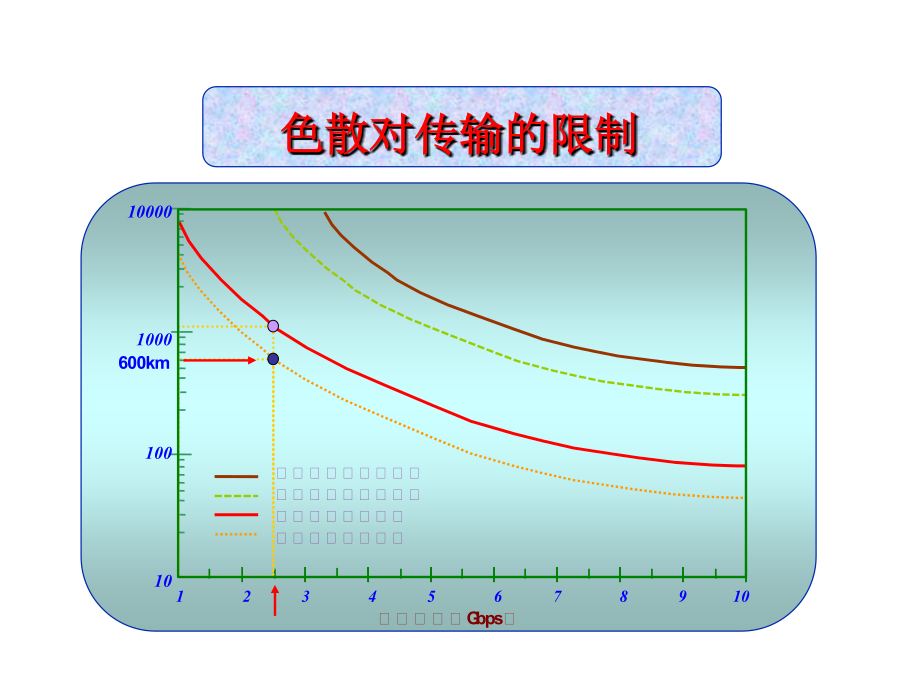

光纤的色散和非线性效应随着脉冲在光纤中传输，脉冲的宽度被展宽色散对传输的限制Material(Chromatic)DispersionGroupVelocityDispersion”(GVD)PolarisationModeDispersion(PMD)WaveguideDispersion传输使用的三种不同类型的单模光纤大多数已安装的光纤
低损耗大色散分布大有效面积
色散受限距离短
2.5Gb/s系统色度色散受限距离约600km
10Gb/s系统色度色散受限距离约34km
G.652+DCF方案升级扩容成本高

结论:
不适用于10Gb/s以上速率传输，但可应用于2.5Gb/s以下速率的DWDM。低损耗零色散小有效面积
长距离、单信道超高速EDFA系统

四波混频（FWM）是主要的问题，不利于DWDM技术

结论:
适用于10Gb/s以上速率单信道传输，但不适用于DWDM应用，处于被市场淘汰的现状。在1530－1565nm窗口有较低的损耗
工作窗口较低的色散，一定的色散抑制了非线性效应（四波混频）的发生。
可以有正的或负的色散——海底传输系统
正色散SPM效应压缩脉冲，负色散SPM效应展宽脉冲。
为DWDM系统的应用而设计的三种光纤色散情况比较CalculatingDispersion色散补偿技术ControlofSpectralWidthDispersionShiftedFibreDispersionCompensatingFibreBalancingDispersiononaLinkDCF存在的问题Mid-SpanSpectralInversionPrincipleChirpedFibreBraggGratings啁啾光栅用作色散补偿Whathappen光纤非线性的形成折射率非线性变化Carrier-InducedPhaseModulationHowitworks自相位调制(SPM)SPM的特点交叉相位调制(XPM)四波混频(FWM)FourWaveMixingEffects四波混频的特点降低FWM的措施受激布里渊散射(SBS)SBSThresholdVariationwithWavelengthMajorproblemwithSBS降低SBS的措施受激喇曼散射(SRS)StimulatedRamanScattering降低SRS的措施RamanEffectAmplifiersWavelengthChangingwithSRSA1310nmBandSRASRFAComparisonoftheOAs宽带光放大
