光的折射主题讲座.ppt

光的折射主题讲座四、科学世界海市蜃楼筷子怎么折断了？汤姆大叔漫画系列光的折射一、探究：光的折射现象入射光线

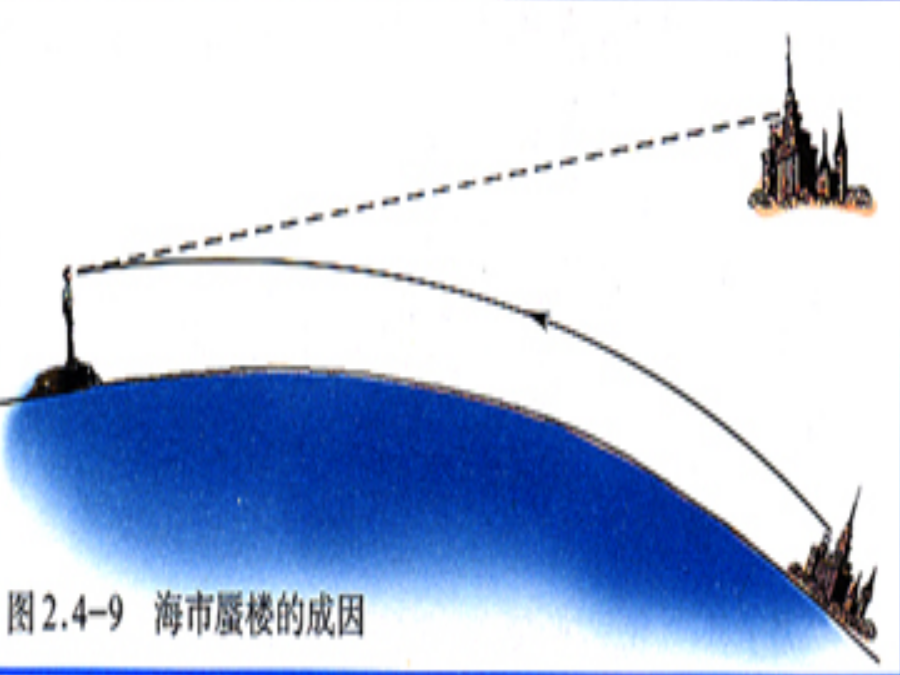

空气二、探究光的折射规律光的折射光的折射光的折射光的折射规律1光折射时，折射光线、入射光线、法线在同一平面内。空气方法1：根据光速方法2：“空气中的角总为大角”知识拓展:二、光的折射规律二、光的折射规律二、光的折射规律【总结】1水中的筷子变弯了P2池水变浅池水变浅由于光的折射，水中物体的位置看起来比实际位置要高些。4两个“硬币”5树变“高”了S海市蜃楼典例例题1、有一光线斜射入水中，下图中折射光线正确的是（）。2.下列哪一个正确表示了光从玻璃射入空气的情况？（）3、如图所示是光从空气斜射入玻璃砖的光路图，其中正确的是（）
5、下列现象中，不属于光的折射现象的是（）

A．盛了水的碗，看上去碗底变浅了
B．晴天看见“白云”在水中飘动
C．一端放入水中的铅笔看起来在水面被折断了
D．透过一张透明塑料纸上的水珠看到字放大了6.以前渔民用鱼叉叉鱼，有经验的渔民总是将

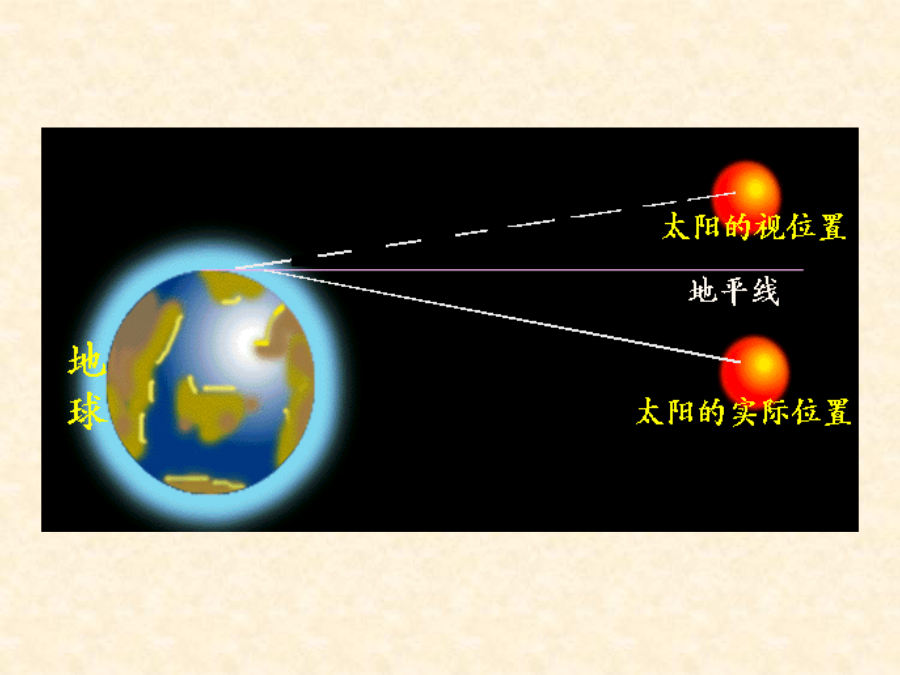

鱼叉对准（）6、假设地球表面不存在大气层,那么人们观察到的日出时刻与存在大气层的情况相比,()
A.将提前B.将延后
C.在某些地区将提前,在另一些地区将延后D.不变i8、从水面上斜看水中的游鱼，看到的是鱼的像，这是因为发生了光的，虚像的位置比实际位置一些。9、水中的鲨鱼看到空中的大雁比实际位置是了一些。（填“升高”或“降低”）10．在湖边看平静湖水中的“鱼在云中游”，
则（）
A．“鱼”是光的反射形成的虚像，“云”是光
的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光
的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像11．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为________，折射角为________，_____边是空气,_____边是玻璃。12.如图是一束光射到空气和玻璃分界面后在两种物质中的传播路线,相互垂直的两根直线分别表示界面和法线.由图可知:入射光线是,折射角为,界面的侧是玻璃.13.一束光线在空气和玻璃之间传播,当入射光线和界面成60度角时,折射光线和反射光线垂直,则反射角是,光的传播方向是从到.14.一束光线跟水平面成45度角的方向从空气斜射入水中,发生了反射和折射现象,则反射光线与折射光线的夹角()课堂小结：
一、光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做光的折射。
二、光的折射定律
①折射光线、入射光线、法线在同一平面内；
②折射光线和入射光线分居法线两侧
③当光从空气斜射入水或玻璃中时，折射角小于入射角
④当光从水或玻璃斜射入空气中时，折射角大于入射角
⑤光垂直射向介质表面时，传播方向不改变。
三、折射现象中，光路是可逆的将一束激光射入空杯底，记下光斑的位置，保持入射光线方向不变，慢慢向杯中倒水。观察光斑的位置是否改变？

如下图所示，画出光通过三棱镜时的光路。钓鱼湾我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。课外作业：
1、光从空气中斜射到水面时，折射角入射角，光从水中斜射入空气时，折射角入射角．
2、渔民叉鱼时，看到的是鱼的像(填“虚”或“实”)，这是因为光在水面发生了．
3、指出下列现象中包含的光学知识：
A、树在水中的“倒影”；
B、池水变浅C、立竿见影；
D、斜插入水中的筷子向上弯折。
4、画出下列各图的折射光线：再见
