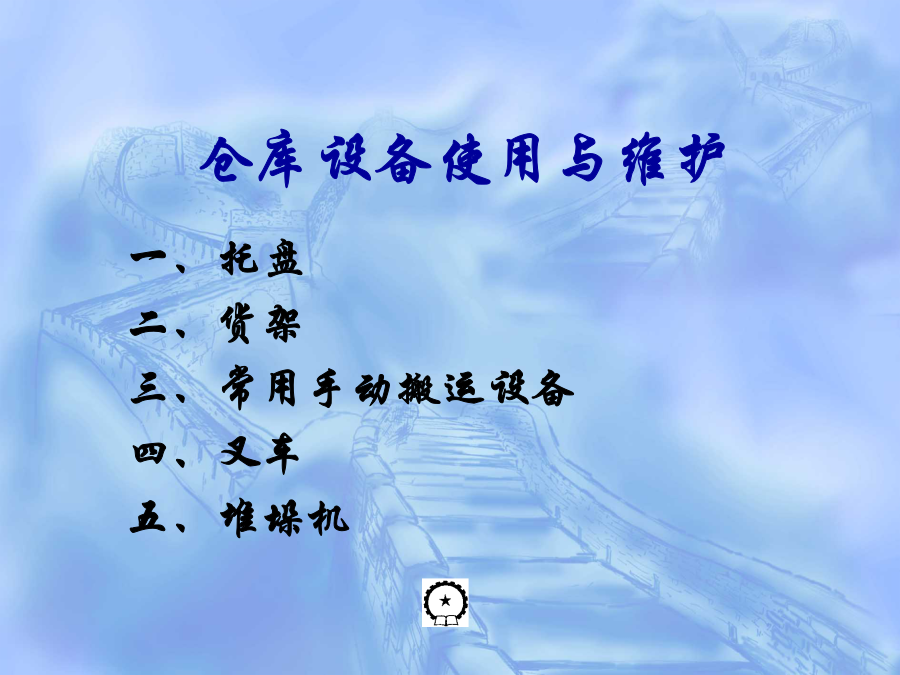

仓库设备使用与维护.ppt

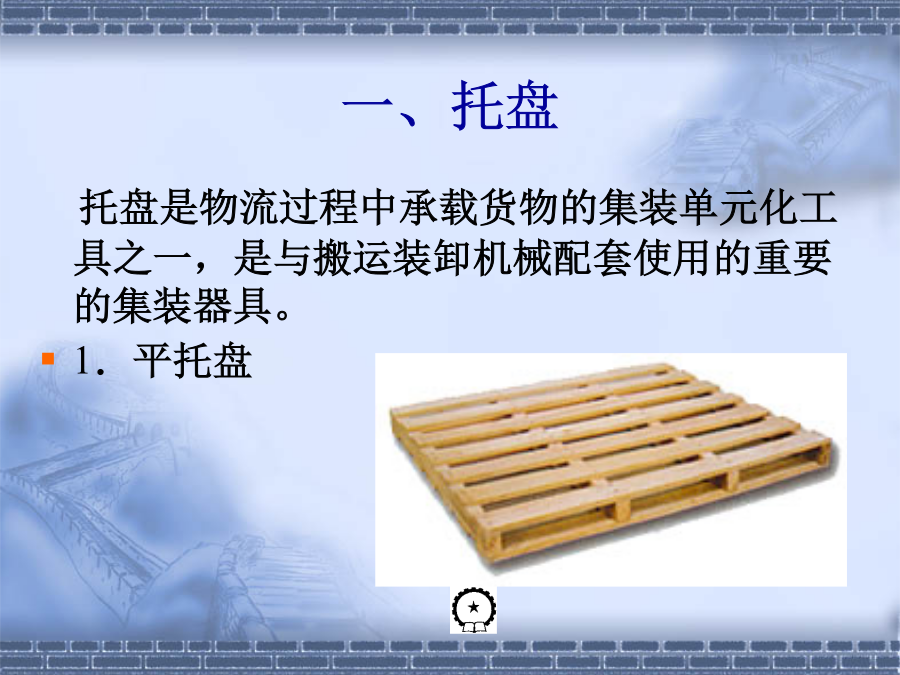

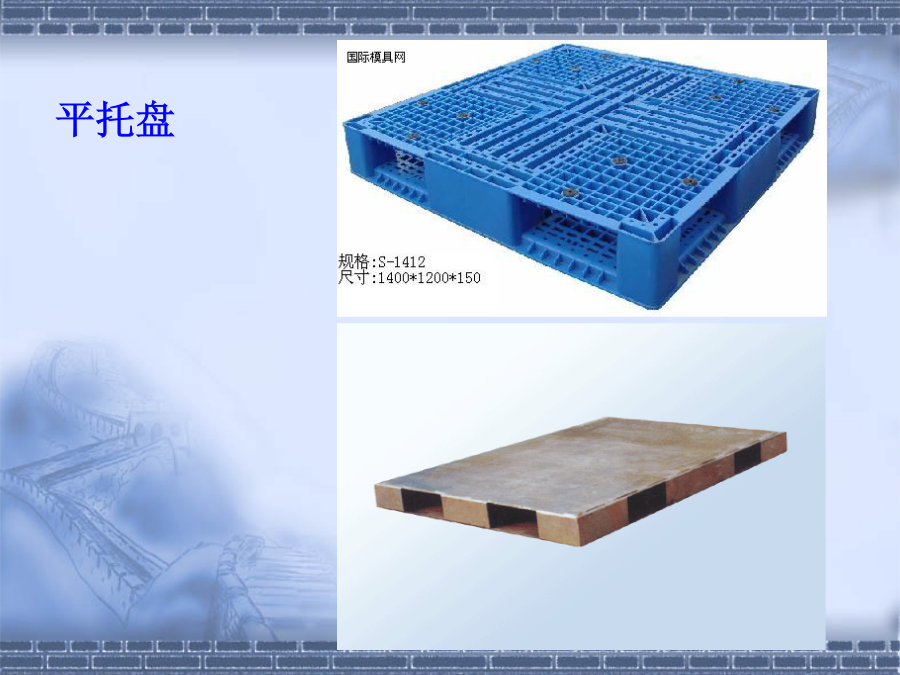

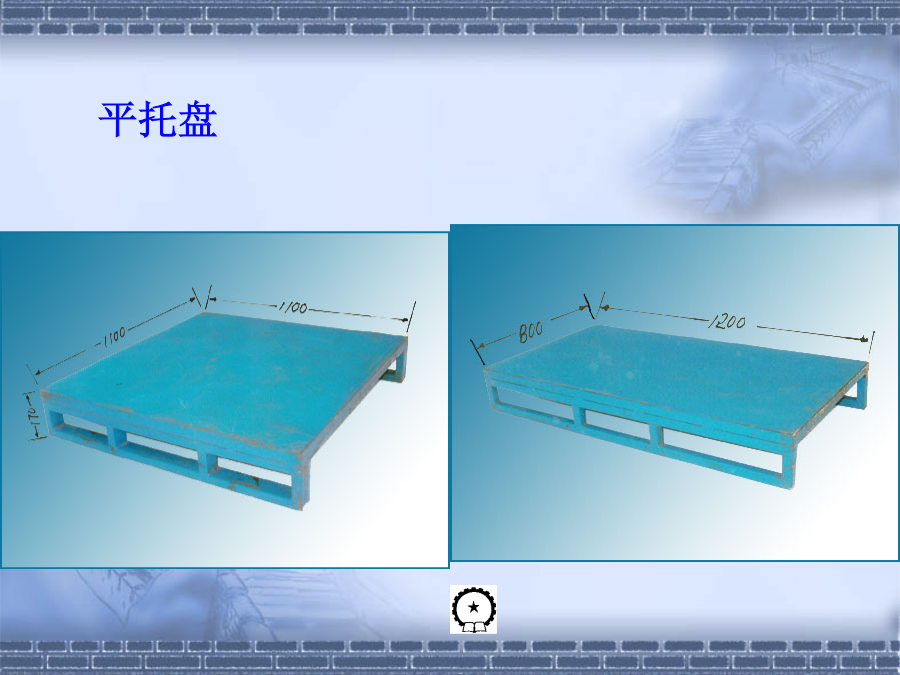

仓库设备使用与维护一、托盘平托盘平托盘2．柱式托盘

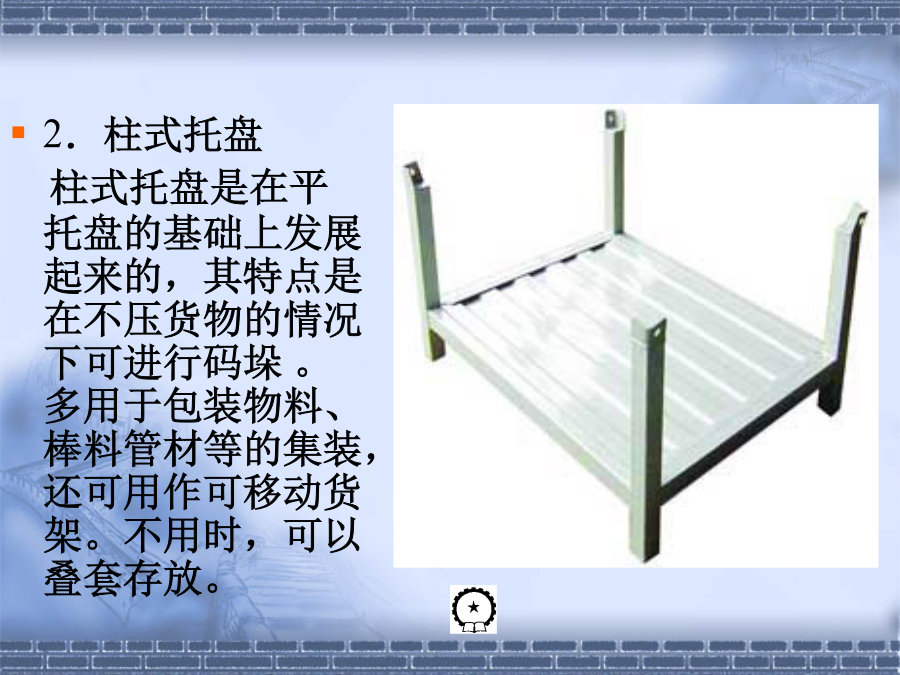

柱式托盘是在平托盘的基础上发展起来的，其特点是在不压货物的情况下可进行码垛。多用于包装物料、棒料管材等的集装，还可用作可移动货架。不用时，可以叠套存放。3．箱式托盘4．网箱托盘
网箱托盘用于存放形状不规则的物料。可用托盘搬运车、叉车、起重机等作业，可互相堆叠，并进行码垛。4．网箱托盘
5．轮式托盘
轮式托盘也称物流台车，是在箱式托盘、柱式托盘或网箱托盘的底部装上脚轮而成，既便于机械化搬运，又宜于短距离的人力移动。5．轮式托盘二、货架货架的分类
1．按货架的结构分
整体式货架——货架是库房的骨架，屋顶支承在货架上。
分体式货架——货架独立建在库房内，货架与仓库分开。
2．按货架的承载量分
轻型货架——每层承重在150kg以下，如超市货架；
中型货架——每层承重在150∽500kg，如中型工业货架
重型货架——每层承重在500kg以上，如重型工业货架。
3．按货架高度分
低层货架——高度在5m以下，用于普通仓库；
中层货架——高度在5～15m，可用于立体仓库；
高层货架——高度在15m以上，一般用于立体仓库。4．按货架形式分
通道式货架——货架间留有存取货通道；如货柜式、托盘式、悬臂式、贯穿式等。
密集型货架——货架间通道数量很少，提高库容率；如移动式、重力式等。
旋转式货架——货架可沿一定的轨道旋转，便于拣货；可分水平旋转式和垂直旋转式1．托盘式货架
托盘式货架又称工业货架，一般采用叉车等装卸设备作业，是以托盘单元方式来保管货物的货架，是机械化、自动化货架仓库的主要组成部分。结构：用钢材或钢筋混凝土做成的单排或双排货架，适用于品种中等、批量一般的托盘货物的储存，高度为6m以下，以3～5层为宜。
装卸方式：高层托盘货架用巷道式堆垛机自动存取货；低层托盘货架用叉车存取货。
特点：避免托盘货物直接堆码时的挤压、损坏和失稳现象，货架存取货方便，可实现机械化作业，便于计算机管理，拣货效率高，能实现先进先出，但储存密度低，需较多的通道。

托盘式货架目前是工业企业各类货架仓库的主流货架。2．轻型货架
一般采用人力（不用叉车等）直接将货物（不采用托盘单元）存取于货架内，因此货物的高度、深度较小，货架每层的载重量较轻。其特点是：结构简洁、自重轻、装配方便，广泛应用于工厂企业、商店、办公室和厨房等。3．屏挂式货架
屏挂式货架的特点是：适用于多品种或多规格的各种小型零件的贮存。4．重力式货架
重力式货架是指在货架每层的通道上，都安装有一定坡度的、带有轨道的导轨，入库的单元货物在重力的作用下，由入库端流向出库端。注意：同一排、同一层上的货物最好为相同货物或同时出入库的货物；当通道较长时，在导轨上应设置制动滚道。重力式货架的特点
①单位面积库容量大（通道数量少，位密度与移动式相近
②固定了出入库位置，出入库工具运距短；
③出入库作业分离，互不干扰，有利于实现专业化、高效
④绝对保证货物的先进先出；
⑤拣选货作业面小，拣选效率高。
重力式货架的应用范围
①以大型重力式货架进行大量货物存储；
②以轻型重力式货架作为拣选式货架用于配送中心、商店的
拣选配货操作。5.悬臂式货架
悬臂式货架是指货架前端没有立柱，货物被存放在固定于后立柱的悬臂梁上。适用于管材、钢材、铝材等长条状物品的存放。一般与具有长大货物侧向装卸的侧面叉车、巷道堆垛机等配套使用。6.旋转式货架：设有电力驱动装置。要存货时，用电脑检索并寻找储位，货格自动旋转到最近的拣货点停止；要取货时，把货物所在货格编号输入电脑，该货格自动旋转到拣货点停止。它一般有水平式旋转和垂直式旋转两种。垂直式旋转货架水平式旋转货架旋转式货架
适用于摘取式拣货方式而形成，存取货物时，根据微机或控制盘下达的货格指令，使货格以最近的距离自动旋转到拣货地点。
1．垂直旋转式货架
①结构：类似于提升机，在提升机的两个分支上悬挂有成排的货格，提升机可正、反转。货格可升、降和翻转。
②垂直旋转式货架的特点及用途：
特点：拣选式货架，占地空间小，存放品种多（最多1200种），通过控制按钮及联动系统使货层经最短距离送至选货点。
用途：多品种，拣选频率高的小型货物，2．多层水平旋转货架
①结构：将货格固定在一架空的环
形轨道上，它们可沿轨道循环移动。最佳长度10～20m，高2～3.5m；单位货位载重200-250kg，回转速度20～30圈每分钟。
②特点及应用
特点：各层可独立旋转，每层有各
自的轨道，用计算机控制时可同时执
行几条指令，使货物由近至远依次到
达拣选点。
用途：出入库频率高，多品种小型货物拣选的配送中心。3．整体水平旋转货架
结构：由多排货架联结而成，每排可放同一品种货物，有利于计量，拣选的同时可完成分货的功能；也可在每排不同货格中存放互相配套的物品，每次拣选一组物品。
特
