二极管的种类及应用.ppt

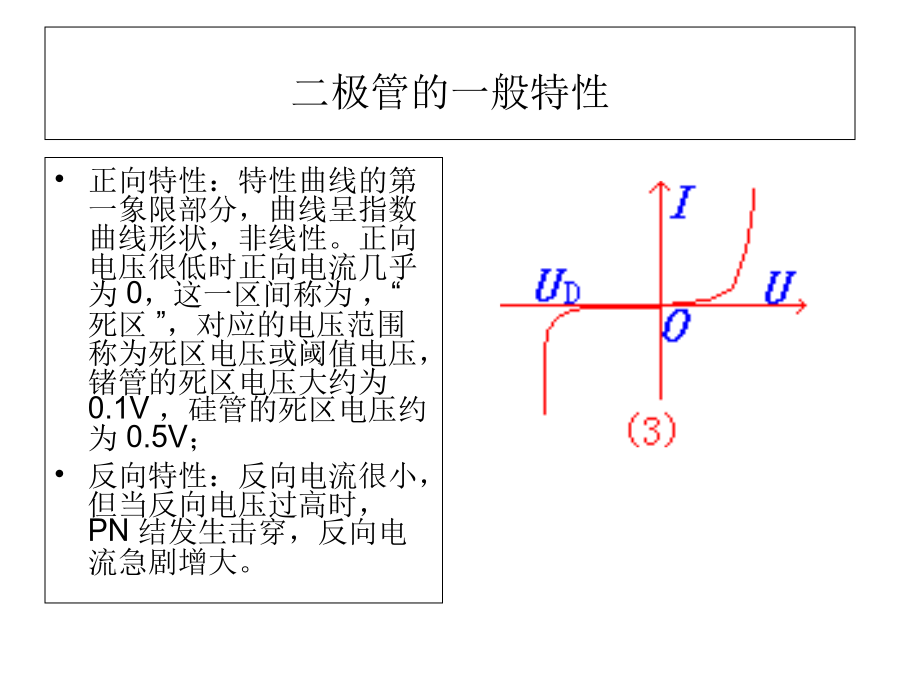

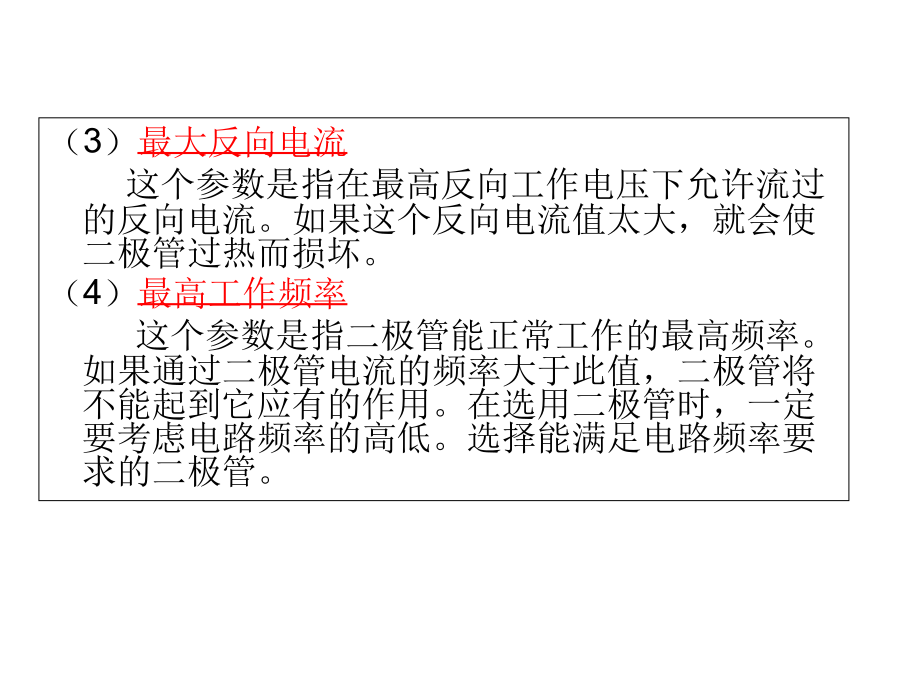

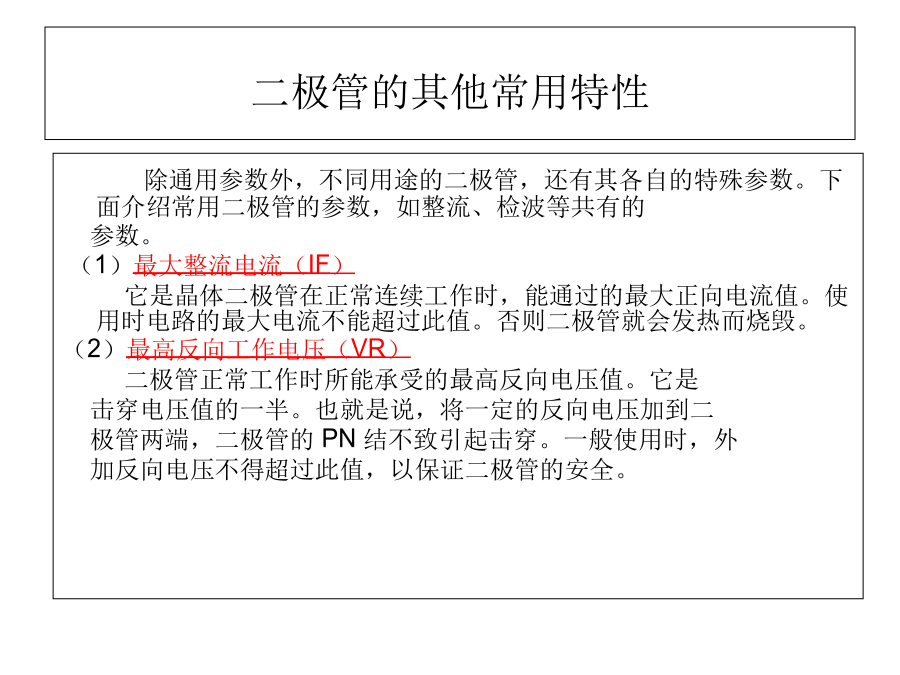

二极管二极管的一般特性二极管的其他常用特性（3）最大反向电流
这个参数是指在最高反向工作电压下允许流过的反向电流。如果这个反向电流值太大，就会使二极管过热而损坏。
（4）最高工作频率

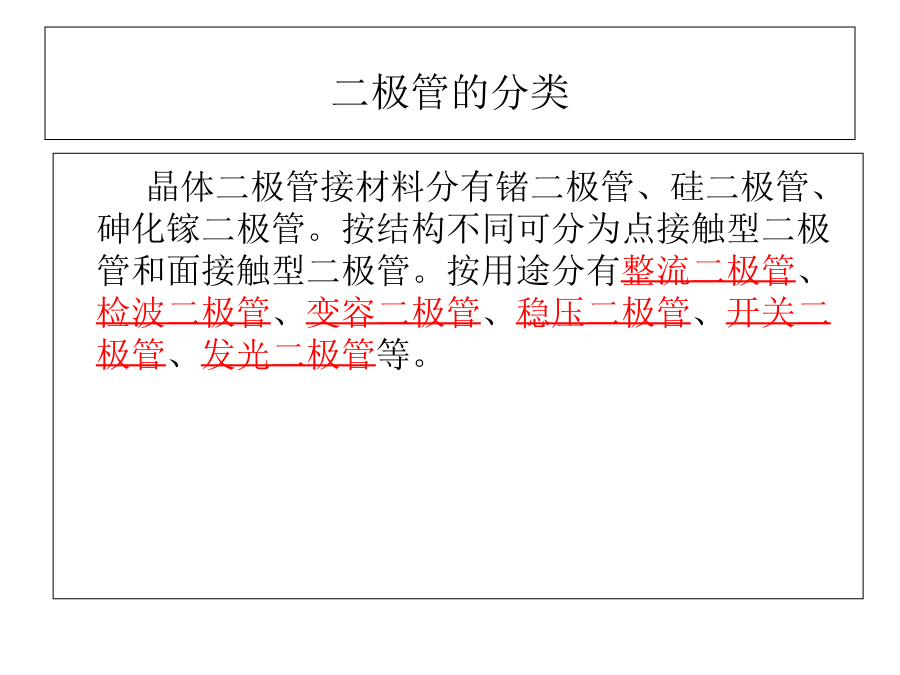

这个参数是指二极管能正常工作的最高频率。如果通过二极管电流的频率大于此值，二极管将不能起到它应有的作用。在选用二极管时，一定要考虑电路频率的高低。选择能满足电路频率要求的二极管。二极管的分类整流二极管6A10直插整流二极管型号6A10类别直插结构点接触型封装形式R-6材料硅封装材料塑料封装电流容量中功率最大整流电流6（A）最高反向电压1000（V）贴片整流二极管1N4001M11N4007M7整流二极管应用电路半波整流效果图全波整流电路全波整流效果图检波二级管检波二极管的选用及注意事项点接触锗二极管－1N60P,1N34A（检波二极管）2AP7J矿石收音机检波二极管贴片检波型二极管1N60IN601206玻璃封装检波1N60,1N60P,1N34A国产2AP系列锗检波二级管2AP系列常用检波二极管性能参数检波二极管的应用电路2．来复式收音机中的检波电路
其中VD1和VD2组成倍压检波电路，C3为高频滤波电容器。检波后得到的低频信号再加到VT1的输出端，再作一次低频放大，然后送给耳机。变容二极管变容二极管的电容值与反向偏压值的关系图解1SV149是一款应用于AM收音机、汽车收音机和其他收音设备的双变容二极管器件。变容二极管三配对变容管KV1235Z，适合中波、短波使用，Q值不小于200变容二极管ISV1011SV101TO-92SMV1255-004超突变调谐变容二极管SOT-23常用变容二极管2cc系列和2cb系列的主要参数变容二极管的应用电路稳压二极管（又称齐纳二级管）稳压二极管的工作原理如何计算稳压二极管的限流电阻稳压二极管的使用注意事项稳压二极管直插1N4148,DO-35稳压二极管2CW11522V硅稳压二极管2CW22J(16V-20.5V)22H/22F/22G晶体稳压二极管2DW7C2DW8C稳压：12.5V-13.5V电流：80mA0.5稳压二极管（IN52系列、IN47系列）IN4735A/6.2V/1W/插件稳压二极管浪涌保护电路
.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.开关二极管晶体开关二极管2CK13开关二极管2ck81c最高反向工作电压40V反向击穿电压60V其他开关二极管其他开关二极管发光二极管发光二极管的压降不同种类的发光二极管二极管的发光情况0.5Wled激光灯珠手电光敏二极管不同直径的发光二极管光敏二极管CL-5M3B5mm肖特基二极管肖特基二极管（MBR10100，MBR2045；MBR20100）主要应用在电源适配器及个人电脑电源，LCD-TV上面肖特基二极管SB5100SR5100肖特基二极管－1N60,1N60P肖特基二极管IN5819MIC直插其他肖特基二极管其他二极管SIDAC触发管（K105-K300）SIDAC高压触发管（K120-K300）SIDAC高压触发二极管（K105-K300）光电二极管雪崩二极管光电二极管
