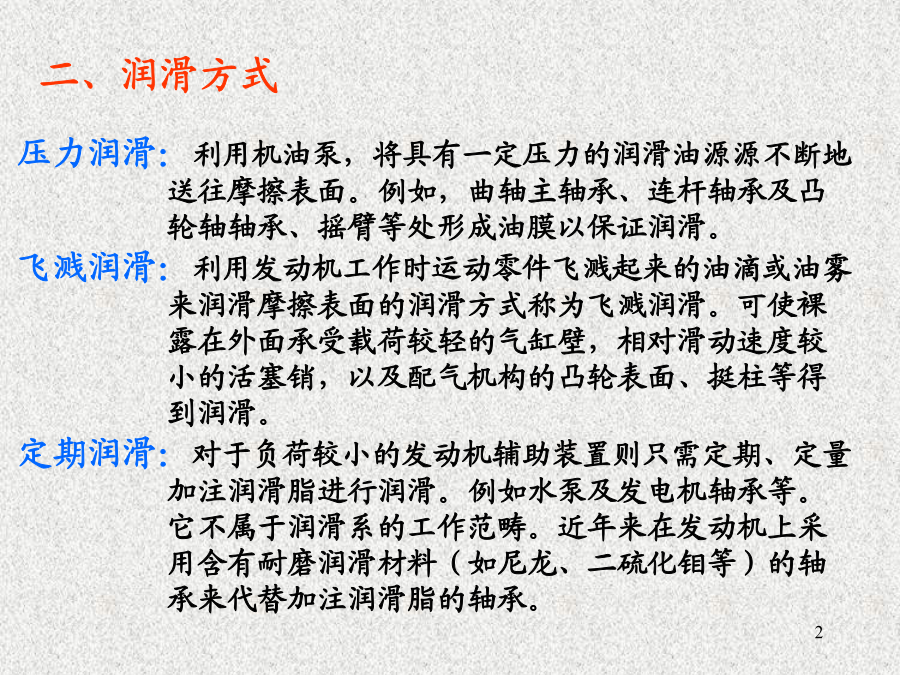

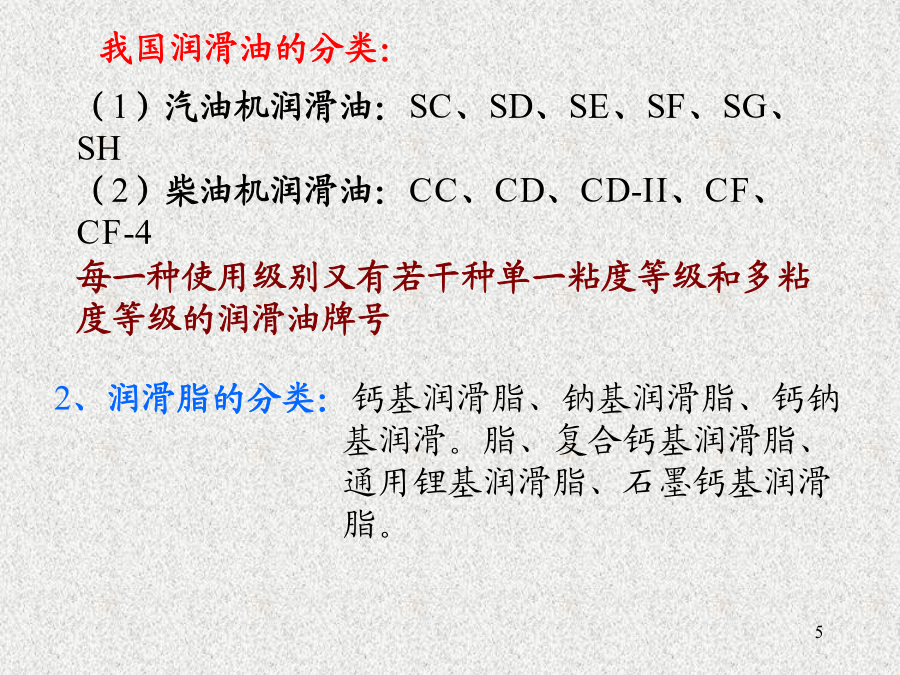

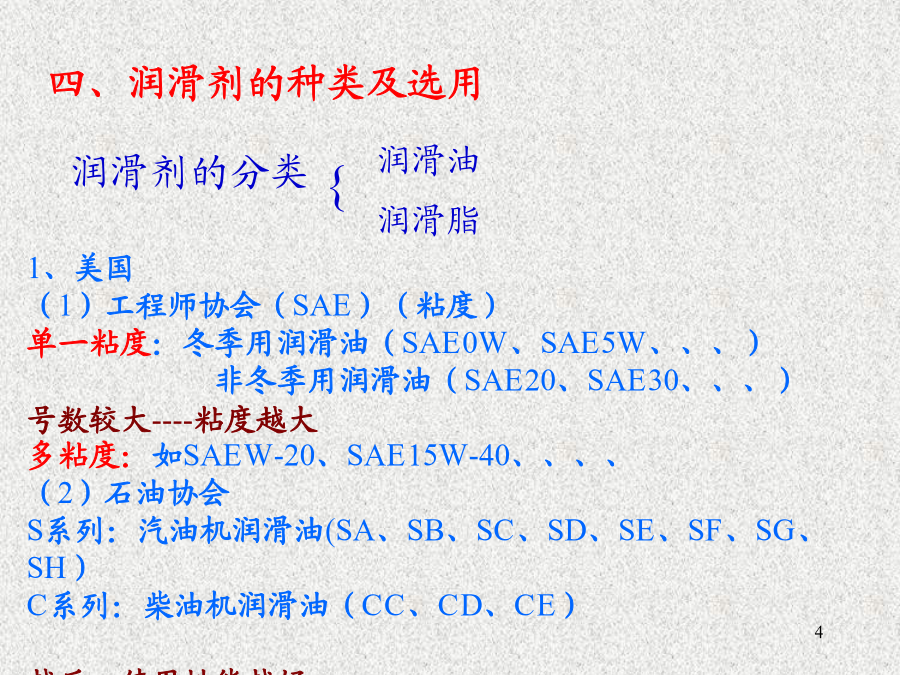

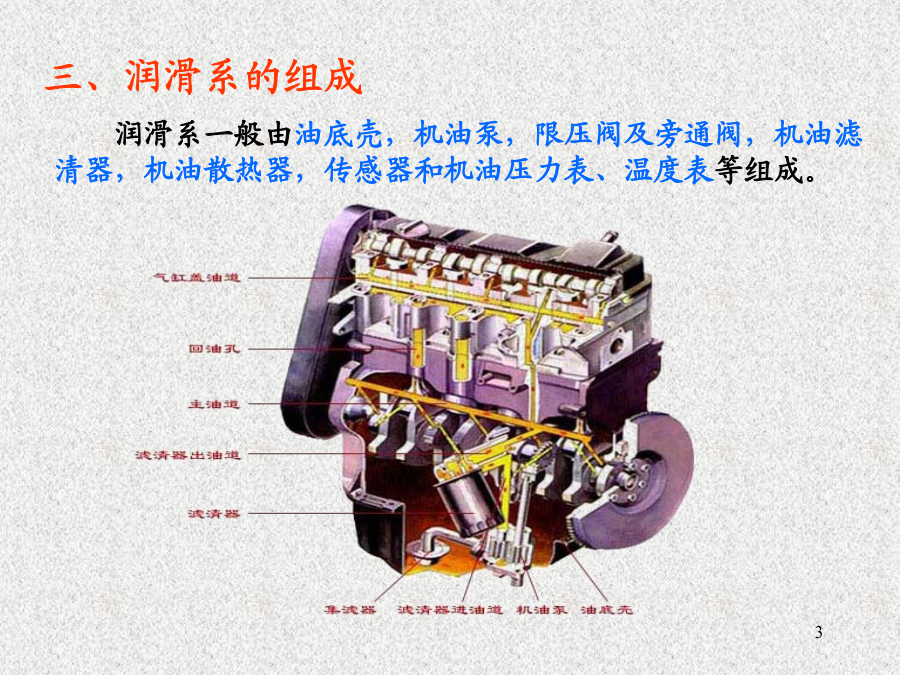

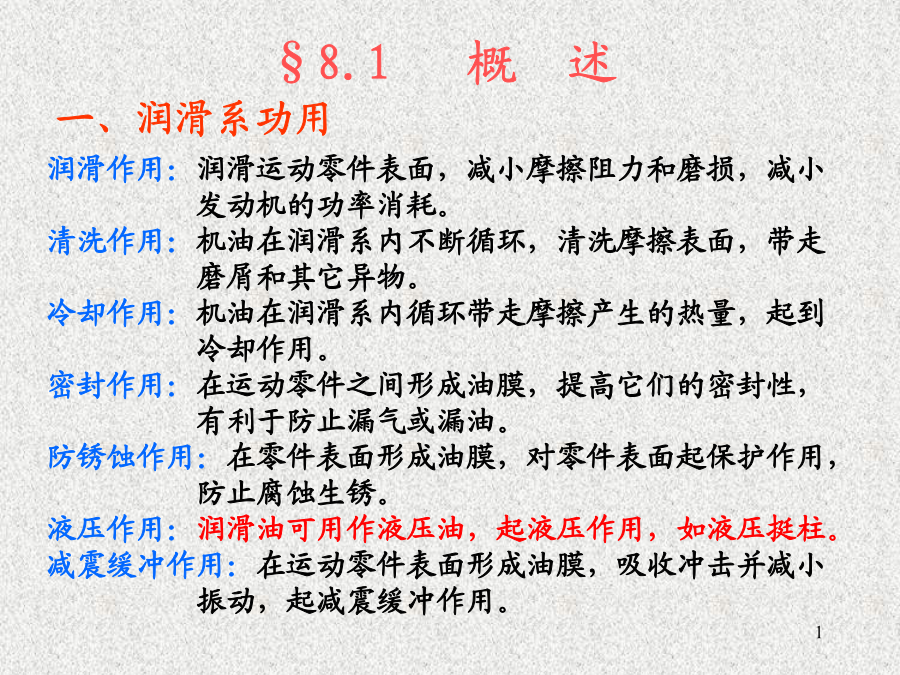

§8.1概述二、润滑方式三、润滑系的组成四、润滑剂的种类及选用（1）汽油机润滑油：SC、SD、SE、SF、SG、SH（2）柴油机润滑油：CC、CD、CD-II、CF、CF-4每一种使用级别又有若干种单一粘度等级和多粘度等级的润滑油牌号§8.2润滑系油路报警系统
装有两个报警开关：低压油压开关和高压油压开关，均装在机油滤清器支架上。
发动机在机油温度为353K,转速为800r/min时，机油压力大于或等于0.03Mpa；在200r/min时，机油压力大于或等于0.20Mpa。
打开点火开关，仪表板上的机油压力警告灯开始闪烁。发动机起动后，当机油压力大于030Mpa时，限压阀打开，警报灯熄灭；发动机低速运转时，警报指示灯基本润滑油路综合演示1基本润滑油路综合演示2压力润滑油路16柴油机润滑系示意图186135型柴油机润滑系油路的特点§8.3润滑系主要部件工作时，主动齿轮带动从动齿轮反向旋转。两齿轮旋转时，充满在齿轮齿槽间的机油沿油泵壳壁由进油腔带到出油腔，在进油腔一侧由于齿轮脱开啮合以及机油被不断带出而产生真空，使油底壳内的机油在大气压力作用下经集滤器进入进油腔，而在出油腔一侧由于齿轮进入啮合和机油被不断带入而产生挤压作用，机油以一定压力被泵出。
点此观看齿轮式机油泵录像（二）转子式机油泵转子齿形齿廓设计得使转子转到任何角度时，内、外转子每个齿的齿形廓线上总能互相成点接触。这样内、外转子间形成4个工作腔，随着转子的转动，这4个工作腔的容积是不断变化的。在进油道的一侧空腔，由于转子脱开啮合，容积逐渐增大，产生真空，机油被吸入，转子继续旋转，机油被带到出油道的一侧，这时，转子正好进入啮合，使这一空腔容积减小，油压升高，机油从齿间挤出并经出油道压送出去。这样，随着转子的不断旋转，机油就不断地被吸入和压出。二、滤清器浮式集滤器飘浮于机油表面，保证油泵吸入最上层较清洁的机油，但油面上的泡沫易被吸入，使机油压力降低，润滑欠可靠。固定式集滤器淹没在油面之下，吸入的机油清洁度较差，但可防止泡沫吸入，润滑可靠，结构简单。国产汽车发动机一般采用纸质或
锯末作为粗滤器的滤芯。纸质滤芯式机油粗滤清器

滤芯是用微孔滤纸制成的，为增大过滤面积，微孔滤纸一般都折叠成扇形和波纹形。微孔滤纸经过酚醛树脂处理，具有较高的强度，抗腐蚀能力和抗水湿性能，具有质量小、体积小、结构简单、滤清效果好、过滤阻力小、成本低、保养方便的特点。锯末滤芯式机油粗滤清器
锯末滤芯式粗滤器滤芯为酚醛树脂粘结的锯末滤芯，它阻力小，滤清效果好，使用寿命长。金属片式粗滤器

由于质量大、结构复杂、制造成本高等缺点，已基本被淘汰。（三）机油细滤器点此观看离心式机油细滤器录像36（四）复合式机油滤清器（五）机油散热器§8.4曲轴箱通风1.自然通风（图6-14）
从曲轴箱抽出的气体直接导入大气中的通风方式称为自然通风。柴油机多采用这种曲轴箱自然通风方式。在曲轴箱连通的气门室盖或润滑油加注口接出一根下垂的出气管，管口处切成斜口，切口的方向与汽车行驶的方向相反。利用汽车行驶和冷却风扇的气流，在出气口处形成一定真空度，将气体从曲轴箱抽出。
2.强制通风（图6-15）
从曲轴箱抽出的气体导入发动机的进气管，吸入气缸再燃烧。这种通风方式称为强制通风，汽油机一般都采用这种曲轴箱强制通风方式，这样，可以将窜入曲轴箱内的混合气回收使用，有利于提高发动机的经济性。
一汽奥迪100轿车所采用的负压通风方式V型
发动
机曲
轴箱
强制
通风
示意
图三、单向阀（PVC阀）四、曲轴箱通风演示小结
