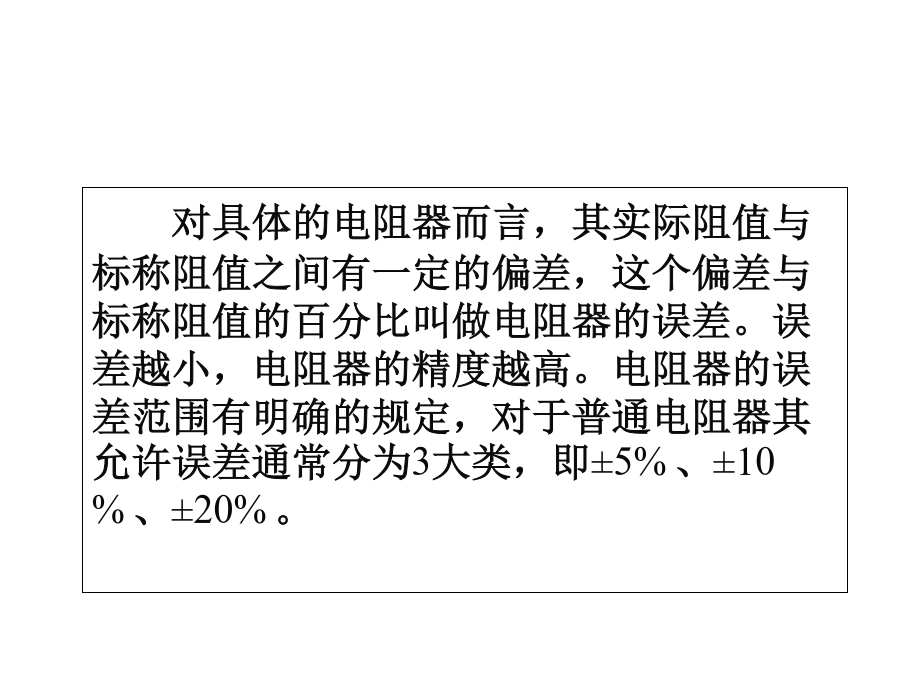

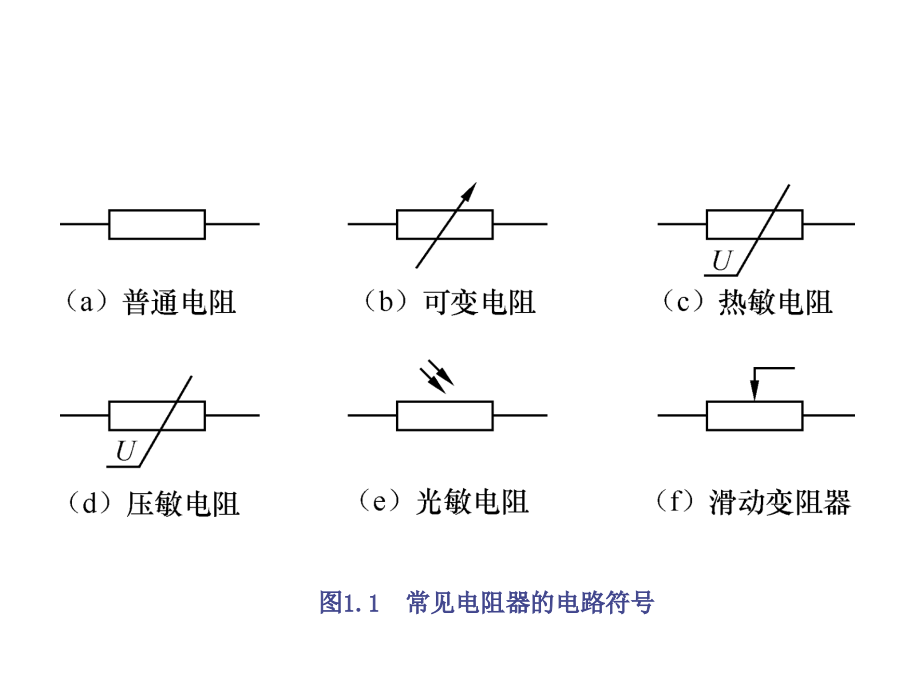

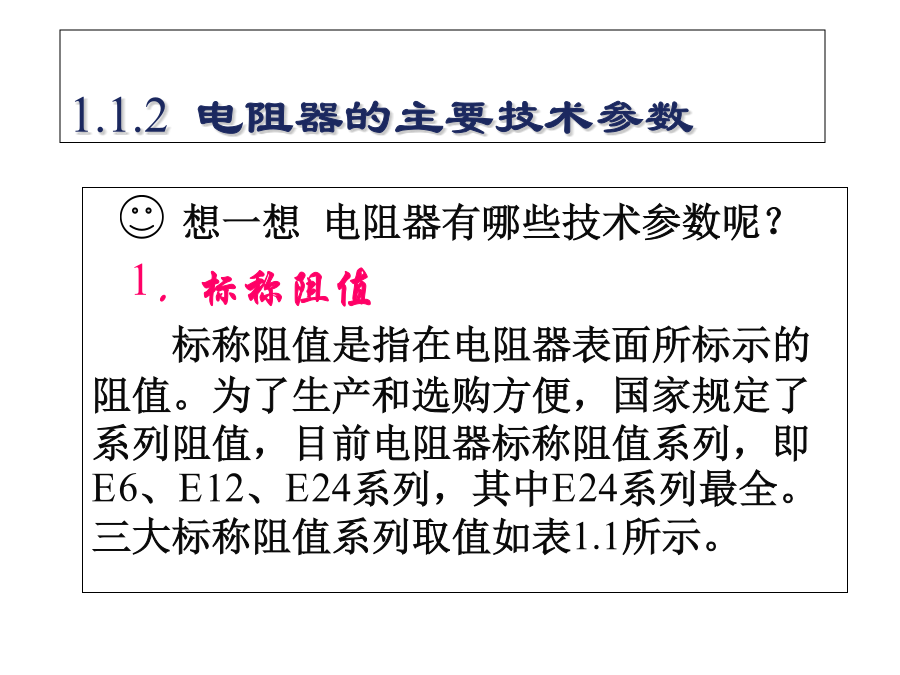

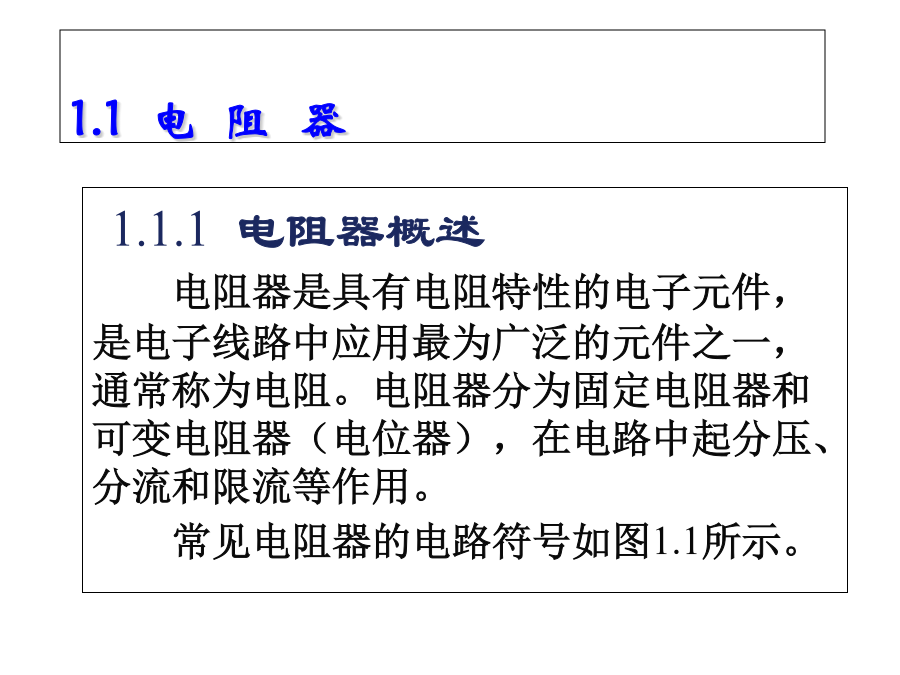

1.1电阻器图1.1常见电阻器的电路符号1.1.2电阻器的主要技术参数对具体的电阻器而言，其实际阻值与标称阻值之间有一定的偏差，这个偏差与标称阻值的百分比叫做电阻器的误差。误差越小，电阻器的精度越高。电阻器的误差范围有明确的规定，对于普通电阻器其允许误差通常分为3大类，即±5%、±10%、±20%。使用表1.1时，将表中数值乘以10n（其中n为整数）即为系列阻值，如E24系列中1.5、15、150、1.5k、15k、150k等。实际选择时，若系列中没有则选择阻值相近的电阻使用。
1.1.3电阻器的分类1.碳膜电阻碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。其用途同高压电阻器。由于它是引线式电阻，方便手工安装及维修，而且也是引线电阻中价格最便宜的，如今多用在一些如电源、适配器之类低价值的低端产品或早期设计的产品中。2、金属膜电阻与碳膜电阻的区分比较好的方法是下面两种：3、合成膜电阻器4、线绕电阻器高功率线绕电阻器1/2W,4R7无感线绕电阻器铝壳线绕器5、熔断电阻器熔断电阻器可分为可恢复式熔断电阻器和一次性熔断电阻器两种（一）可恢复式熔断电阻器（二）一次性熔断电阻器6、热敏电阻1、NTC热敏电阻器广泛用于测温、控温、温度补偿等方面汽车温度传感器用热敏电阻医疗设备温度传感器用NTC热敏电阻2、恒温加热PTC热敏电阻PTC加热器按应用特点分类:（2）自动恒温型PTC加热器.这类器具主要有：小型晶体器件恒温槽、恒温培养箱、电子保温瓶、保温箱、保温杯、保温盘、保温柜、保温桌等。其特点是自动保温、结构简单、恒温特性好、热效率高、使用环境温度范围宽.（3）热风PTC加热器.这类热风PTC加热器主要有：小型温风取暖器、电吹风、暖房机、烘干机、干衣柜、干衣机、工业烘干设备等.其特点是输出热风功率大、速热、安全、能自动调节风温和功耗.使用注意7：光敏电阻在黑暗条件下，它的阻值（暗阻）可达1~10M欧，在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。带有HBLED和光敏电阻的金属管构成了光耦合器8、贴片电阻器使用状况：贴片电阻器的特点1.1.4电阻器的识别2．电阻器的标识方法（2）文字符号法
文字符号法是将阿拉伯数字和字母符号按一定规律的组合来表示标称阻值及允许偏差的方法。其优点是认读方便、直观，由于不使用小数点，提高了数值标记的可靠性，多用在大功率电阻器上。提示文字符号法规定：字母符号有（R）、k、M、G、T，用于表示阻值时，字母符号（R）、k、M、G，T之前的数字表示阻值的整数值，之后的数字表示阻值的小数值，字母符号表示小数点的位置和阻值单位。【例】5R1表示5.1，R表示欧姆（）；“56k”表示56k，“5k6”表示5.6k。k、M、G、T表示级数。
误差等级所使用的字母及其含义如表1.3所示。
（3）色标法
色标法是用色环代替数字在电阻器表面标出标称阻值和允许误差的方法。其优点是标志清晰，易于看清，而且与电阻的安装方向无关。色环颜色规定如表1.4所示。色标法分为四色环色标法和五色环色标法，如图1.5所示。图1.5电阻器的四色环和五色环色标表示法①四色环色标法：四色环的前两色环表示阻值的有效数字，第三条色环表示阻值倍率，第四条色环表示阻值允许误差范围。普通电阻器大多用四色环色标法来标注。②五色环色标法：五色环的前三条色环表示阻值的有效数字，第四条色环表示阻值倍率，第五条色环表示允许误差范围。精密电阻器大多用五色环色标法来标注。
图1.6电阻器的四色环识读法1.2电位器1.电位器电位器的作用——调节电压（含直流电压与信号电压）和电流的大小。线绕电位器线绕电位器的电阻体由电阻丝缠绕在绝缘物上构成，电阻丝越细，在给定空间内越获得较大的电阻值和分辨率。但太细，在使用过程中容易断开，影响的寿命。合成碳膜电位器碳膜电位器多圈玻璃釉电位器多圈精密可调电位器：数字电位器1.2.3电位器的识别2．电阻器好坏的判断与检测提示选取指针式万用表合适的电阻档，用表笔分别连接电位器的两固定端，测出的阻值即为电位器的标称阻值；然后将两表笔分别接电位器的固定端和活动端，缓慢转动电位器的轴柄，电阻值应平稳地变化，如发现有断续或跳跃现象，说明该电位器接触不良。1.3电容器图1.10电容器的常用电路符号1）聚酯（涤纶）电容2）聚苯乙烯电容3）聚丙烯电容4）云母电容5）高频瓷介电容6）低频瓷介电容7）铝电解电容8、钽电解电容9、独石电容电容器的型号命名由4部分组成，如图1.11所示。图1.11电容器的型号命名1.3.2电容器的主要技术参数1.3.3电容器主要参数的标注方法图1.12直标法2．文字符号法【例】10表示标称容量为10F，10p表示标称容量为10pF等。
