放射成像的基础知识.ppt

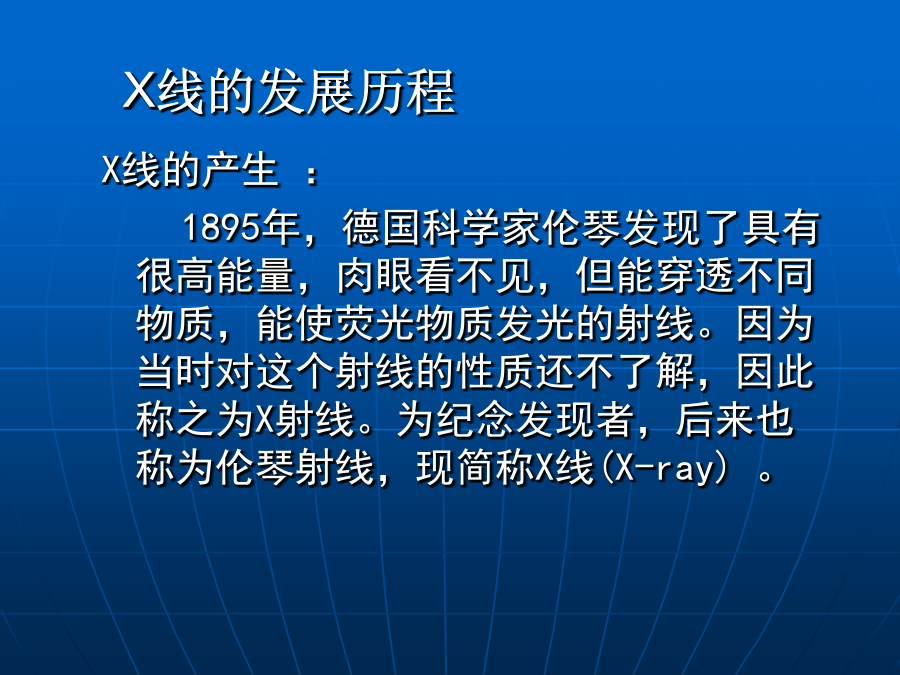

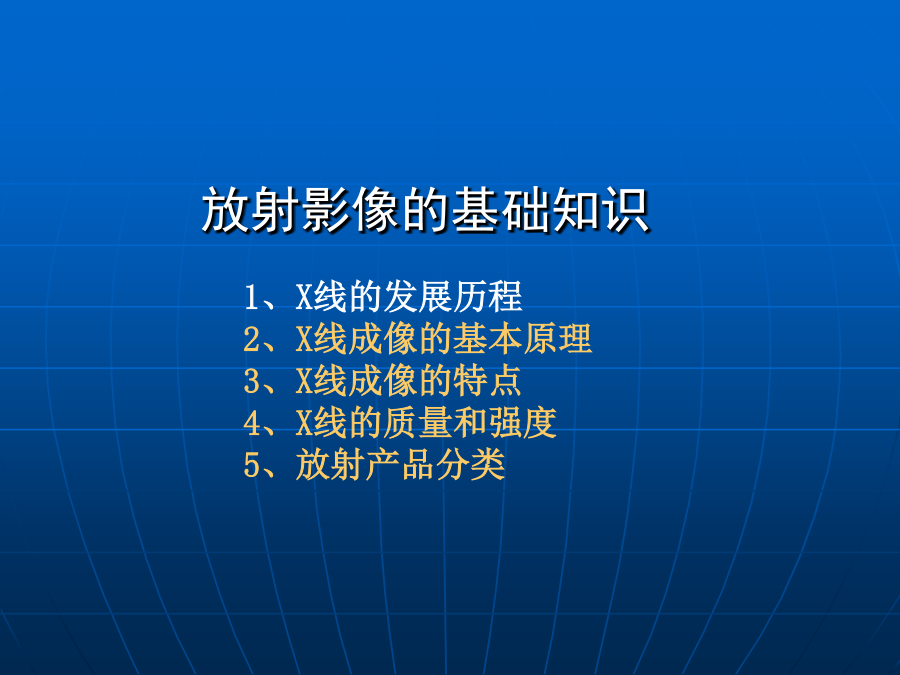

放射影像的基础知识X线的产生：

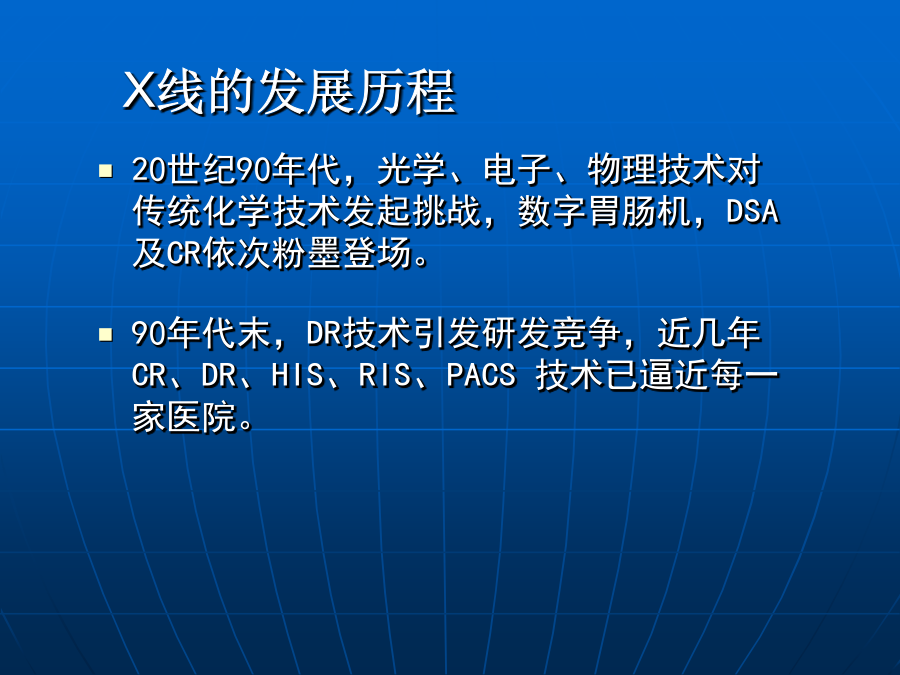

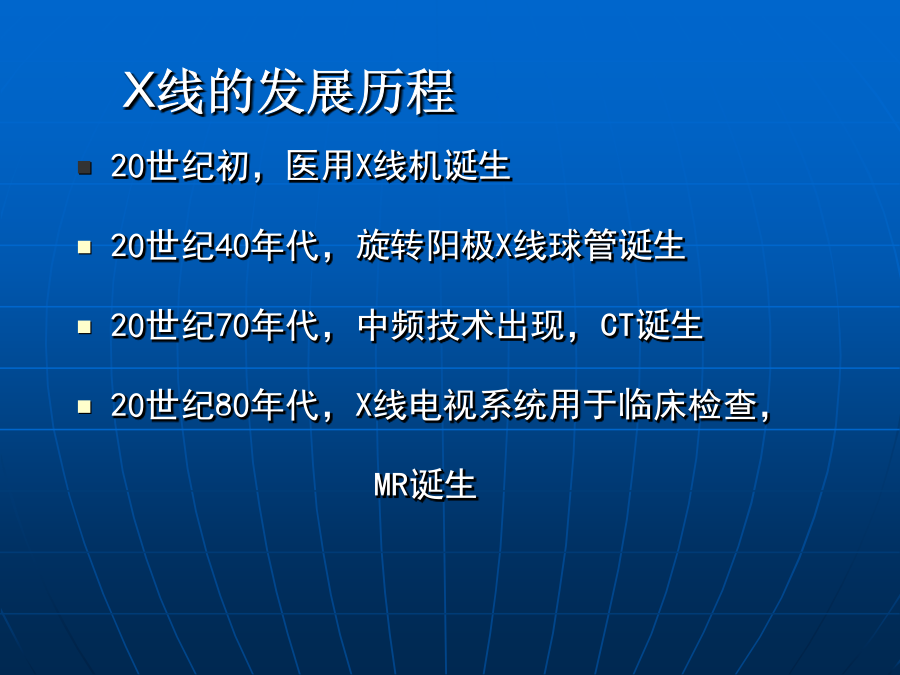

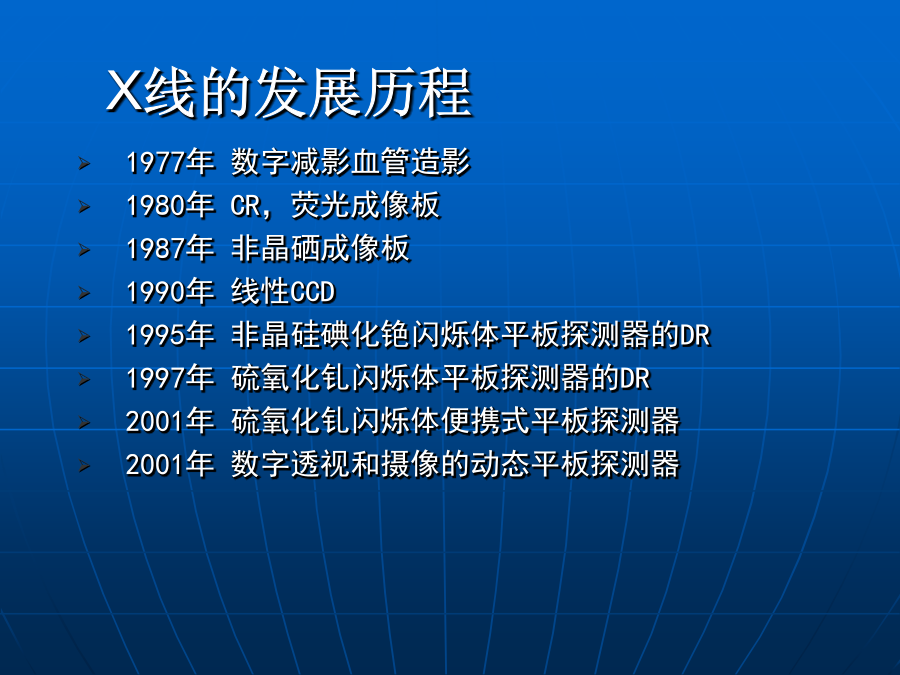

1895年，德国科学家伦琴发现了具有很高能量，肉眼看不见，但能穿透不同物质，能使荧光物质发光的射线。因为当时对这个射线的性质还不了解，因此称之为X射线。为纪念发现者，后来也称为伦琴射线，现简称X线(X-ray)。X线的发展历程X线的发展历程X线的发展历程x线是怎么产生的x线是怎么产生的x线是怎么产生的X线产生的基本原理X线成像的基本原理X线装置构成：
主要包括X线管、高压发生器和控制台
一般说，高速行进的电子流被物质阻挡即可产生X线。具体说，X线是在真空管内高速行进成束的电子流撞击钨(或钼)靶时而产生的。

X线管:
为一高真空的二极管，杯状的阴极内装着灯丝；阳极由呈斜面的钨靶和附属散热装置组成。
高压发生器:
为提供X线管灯丝电源和高电压而设置。一般前者仅需12V以下，为一降压变压器；后者需40～150kV(常用为45～90kV)为一升压变压器。。
控制台：
主要为调节电压、电流和曝光时间而设置，包括电压表、电流表、时计、调节旋钮和开关等。现代数字X光机还包括曝光控制系统和图像采集工作站。X线成像的基本原理
X线的特性X线的特性
X线的特性X线管放射成像的基础知识X线成像特点X线成像特点像放射成像的基础知识X线的质量和强度X线的强度
单位时间内垂直于X线束的单位面积上通过的光子数和能量的总和叫做X线的强度。主要由KV、mA和时间决定

影响X线强度的主要因素
管电压(KV)：X线强度与kV的平方成正比。
毫安秒(mAs)：X线强度与mAs成正比。
靶物质：靶的原子序数越高，产生X线的效率越高，X线的强度就越大。
距离：X线的强度与距离的平方成反比

放射成像的基础知识放射产品分类放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机DR产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－普通诊断X线机放射产品分类－DSA放射产品分类－DSA放射产品分类－DSA放射产品分类－CT放射产品分类－CT放射产品分类－CT放射产品分类－CT放射产品分类－MRI放射产品分类－MRI放射产品分类－MRI放射产品分类－MRI放射产品分类－MRI放射产品分类－MRI放射产品分类－MRI放射产品分类－MRI放射产品分类－MRI谢谢！
