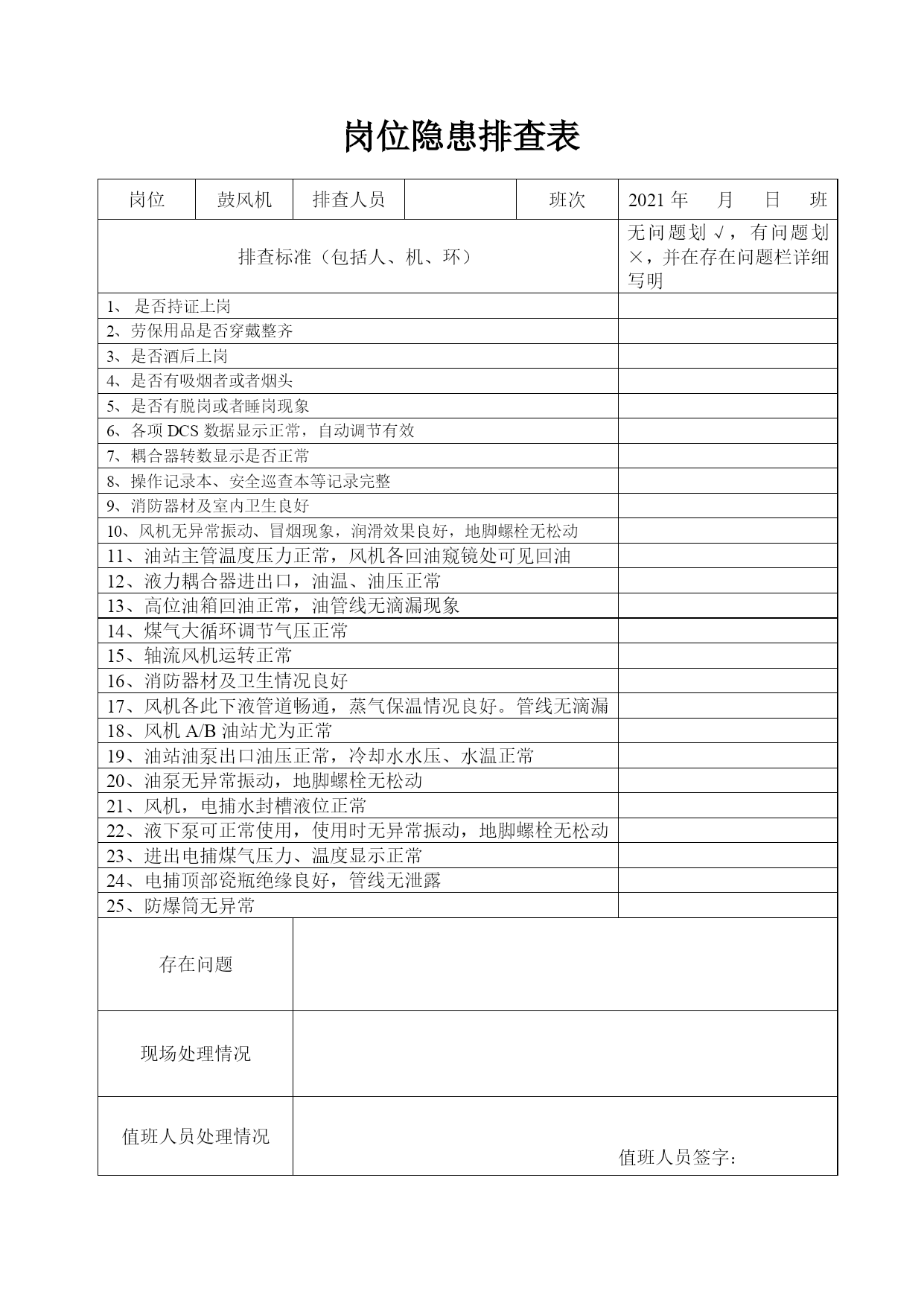

岗位隐患排查表

岗位鼓风机排查人员班次2021年月日班排查标准（包括人、机、环）无问题划√，有问题划×，并在存在问题栏详细写明是否持证上岗2、劳保用品是否穿戴整齐3、是否酒后上岗4、是否有吸烟者或者烟头5、是否有脱岗或者睡岗现象6、各项DCS数据显示正常，自动调节有效7、耦合器转数显示是否正常8、操作记录本、安全巡查本等记录完整9、消防器材及室内卫生良好10、风机无异常振动、冒烟现象，润滑效果良好，地脚螺栓无松动11、油站主管温度压力正常，风机各回油窥镜处可见回油12、液力耦合器进出口，油温、油压正常13、高位油箱回油正常，油管线无滴漏现象14、煤气大循环调节气压正常15、轴流风机运转正常16、消防器材及卫生情况良好17、风机各此下液管道畅通，蒸气保温情况良好。管线无滴漏18、风机A/B油站尤为正常19、油站油泵出口油压正常，冷却水水压、水温正常20、油泵无异常振动，地脚螺栓无松动21、风机，电捕水封槽液位正常22、液下泵可正常使用，使用时无异常振动，地脚螺栓无松动23、进出电捕煤气压力、温度显示正常24、电捕顶部瓷瓶绝缘良好，管线无泄露25、防爆筒无异常存在问题现场处理情况值班人员处理情况

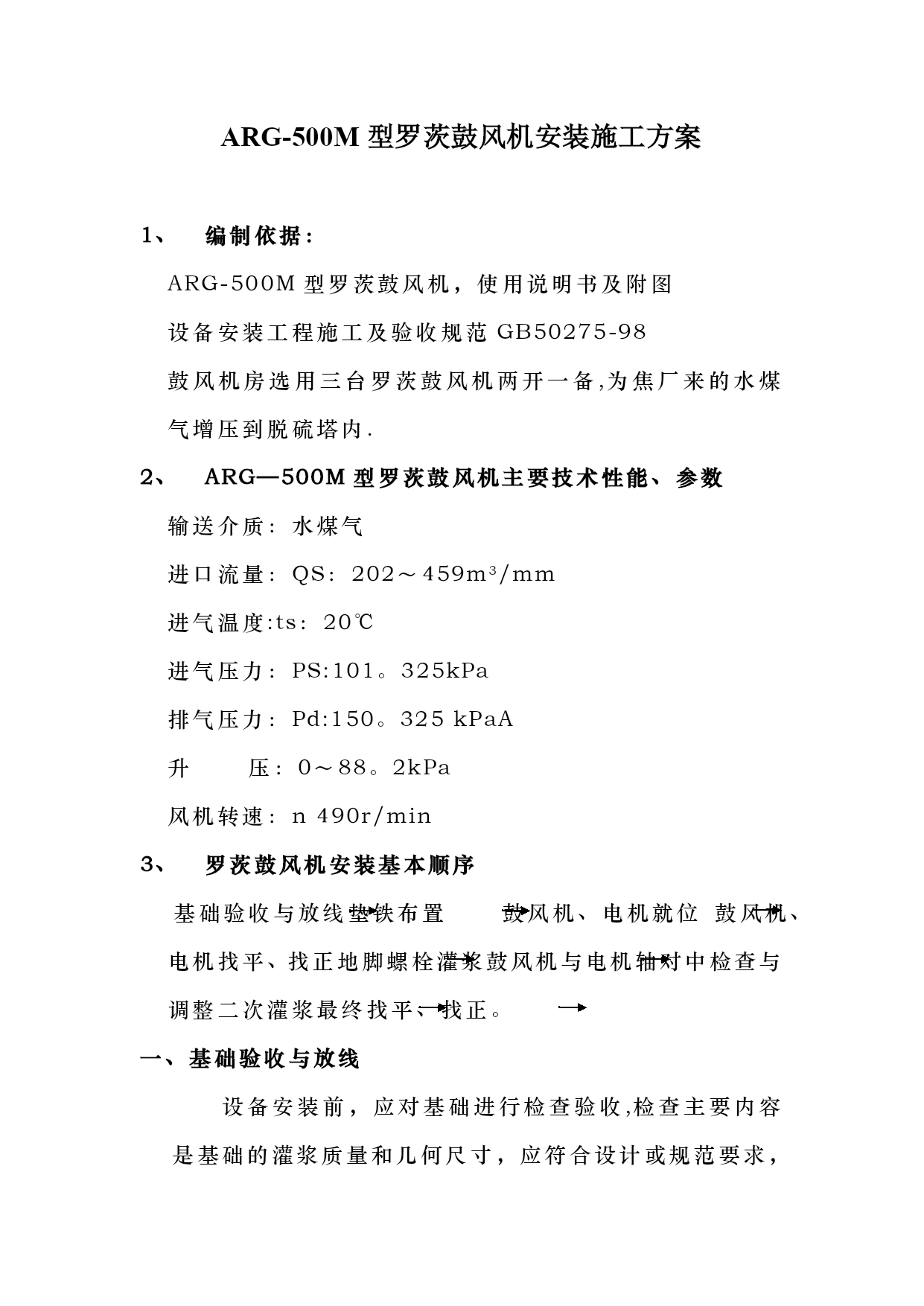

值班人员签字：ARG-500M型罗茨鼓风机安装施工方案

编制依据：
ARG-500M型罗茨鼓风机，使用说明书及附图
设备安装工程施工及验收规范GB50275-98
鼓风机房选用三台罗茨鼓风机两开一备,为焦厂来的水煤气增压到脱硫塔内.
ARG—500M型罗茨鼓风机主要技术性能、参数
输送介质：水煤气
进口流量：QS：202～459m3/mm
进气温度:ts：20℃
进气压力：PS:101。325kPa
排气压力：Pd:150。325kPaA
升压：0～88。2kPa
风机转速：n490r/min
罗茨鼓风机安装基本顺序
基础验收与放线垫铁布置鼓风机、电机就位鼓风机、电机找平、找正地脚螺栓灌浆鼓风机与电机轴对中检查与调整二次灌浆最终找平、找正。
一、基础验收与放线

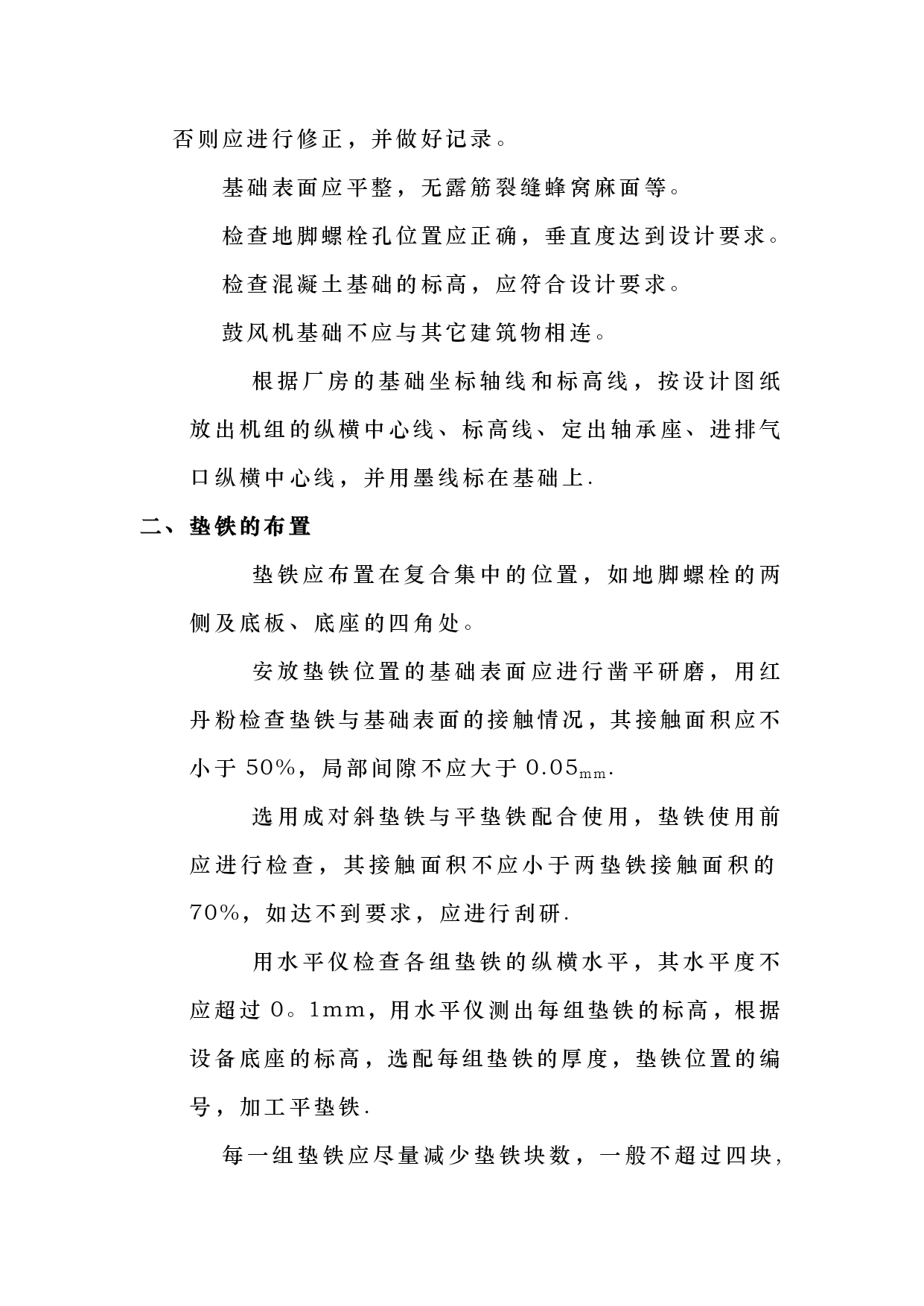

设备安装前，应对基础进行检查验收,检查主要内容是基础的灌浆质量和几何尺寸，应符合设计或规范要求，否则应进行修正，并做好记录。
基础表面应平整，无露筋裂缝蜂窝麻面等。
检查地脚螺栓孔位置应正确，垂直度达到设计要求。
检查混凝土基础的标高，应符合设计要求。
鼓风机基础不应与其它建筑物相连。
根据厂房的基础坐标轴线和标高线，按设计图纸放出机组的纵横中心线、标高线、定出轴承座、进排气口纵横中心线，并用墨线标在基础上.
二、垫铁的布置
垫铁应布置在复合集中的位置，如地脚螺栓的两侧及底板、底座的四角处。
安放垫铁位置的基础表面应进行凿平研磨，用红丹粉检查垫铁与基础表面的接触情况，其接触面积应不小于50%，局部间隙不应大于0.05mm.
选用成对斜垫铁与平垫铁配合使用，垫铁使用前应进行检查，其接触面积不应小于两垫铁接触面积的70%，如达不到要求，应进行刮研.
用水平仪检查各组垫铁的纵横水平，其水平度不应超过0。1mm，用水平仪测出每组垫铁的标高，根据设备底座的标高，选配每组垫铁的厚度，垫铁位置的编号，加工平垫铁.

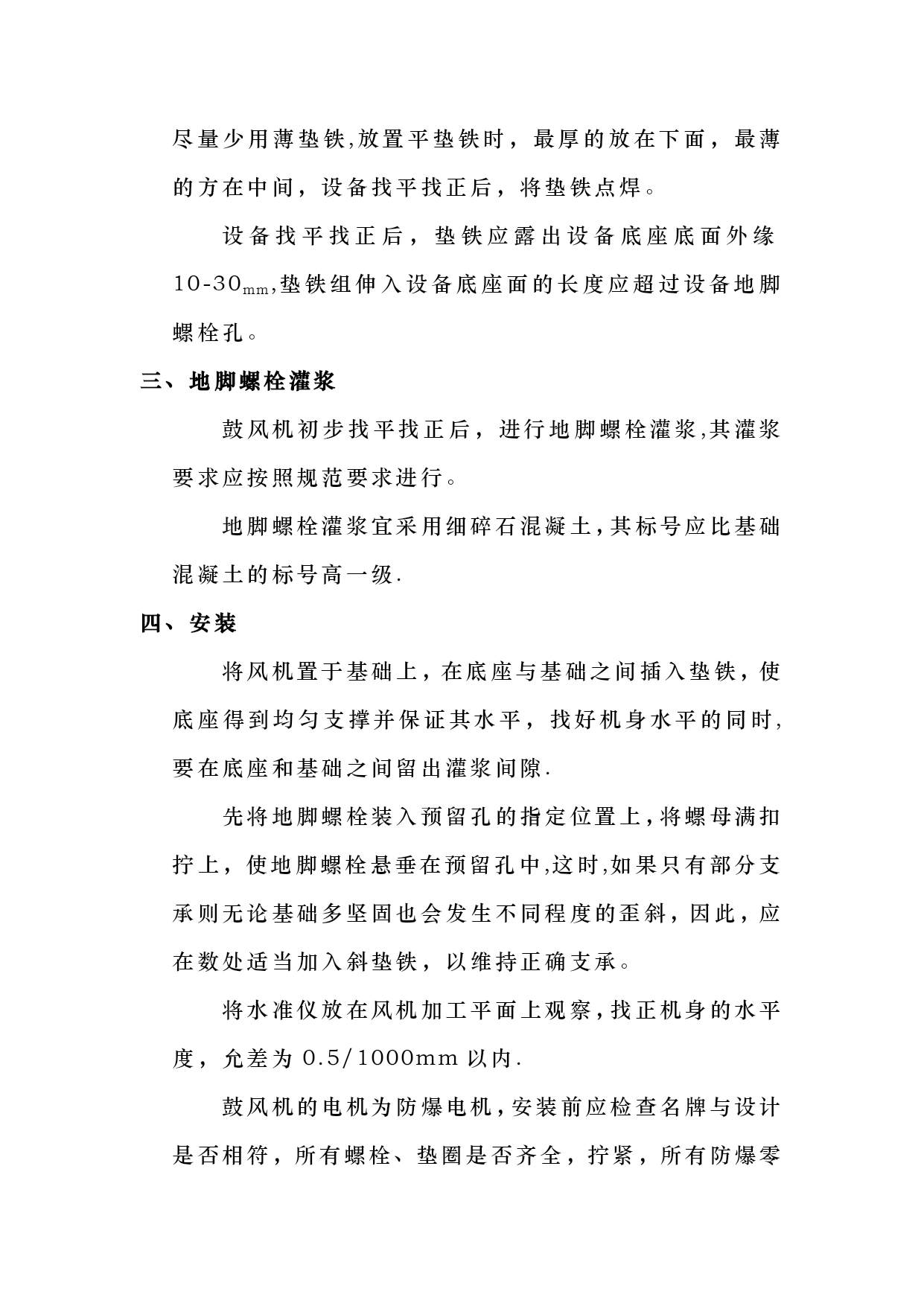

每一组垫铁应尽量减少垫铁块数，一般不超过四块,尽量少用薄垫铁,放置平垫铁时，最厚的放在下面，最薄的方在中间，设备找平找正后，将垫铁点焊。
设备找平找正后，垫铁应露出设备底座底面外缘10-30mm,垫铁组伸入设备底座面的长度应超过设备地脚螺栓孔。
三、地脚螺栓灌浆
鼓风机初步找平找正后，进行地脚螺栓灌浆,其灌浆要求应按照规范要求进行。
地脚螺栓灌浆宜采用细碎石混凝土，其标号应比基础混凝土的标号高一级.
四、安装
将风机置于基础上，在底座与基础之间插入垫铁，使底座得到均匀支撑并保证其水平，找好机身水平的同时,要在底座和基础之间留出灌浆间隙.
先将地脚螺栓装入预留孔的指定位置上，将螺母满扣拧上，使地脚螺栓悬垂在预留孔中,这时,如果只有部分支承则无论基础多坚固也会发生不同程度的歪斜，因此，应在数处适当加入斜垫铁，以维持正确支承。
将水准仪放在风机加工平面上观察，找正机身的水平度，允差为0.5/1000mm以内.
鼓风机的电机为防爆电机，安装前应检查名牌与设计是否相符，所有螺栓、垫圈是否齐全，拧紧，所有防爆零件不得有裂纹和影响防爆性能的缺陷，安装前应测其绝缘电阻,按设计或规范要求电动机作抽芯检查。
五、鼓风机与电动机对中检查
鼓风机与电动机以弹性联轴器连接，对中检查时以鼓风机为基准，将百分表装卡在鼓风机转子的半联轴器上，进行电动机与鼓风机的轴中心找正。
鼓风机连轴器对中找正时,用底座下面的楔形垫铁进行调整，要求两半联轴器端面的轴向间隙允差0。03mm，两半联轴器圆周径向跳动允差0。04mm。
鼓风机对中、找正结束后,对称均匀
