高速铁路四电工程施工质量验收记录表格
编制说明

一、编制根据
《高速铁路通信工程施工质量验收标准》TB1-2021
《高速铁路信号工程施工质量验收标准》TB10756-2021
《高速铁路电力工程施工质量验收标准》TB10757-2021
《高速铁路电力牵引供电工程施工质量验收标准》TB10758-2021
二、检验批质量验收记录表
实际的工程施工质量验收工作，都要按验标规定的表格来填写，质量验收结果和结论均应反映在各类表格上。检验批质量验收记录表是各分项工程分批验收的专用表格，其中的检验项目(主控项目、一般项目)要按各验标所规定的全部项目数量列全，做到一一对应，防止漏项。验标中规定的质量指标和质量控制要求，也应该简要地反映在检验批质量验收记录表格上，便于与实际检查验收结果进行对照，直观地进行合格与否的判定。
检验批质量验收记录表是验标规定的各种表格中最基本、最具有实质性内容、最能反映质量状况的一个重要表格，是各阶段质量验收的基础，应该予以充分重视。只有经过实际检验填入检验批质量验收记录表，且由各方签字认可的检验项目和质量数据，才是质量验收的有效依据。

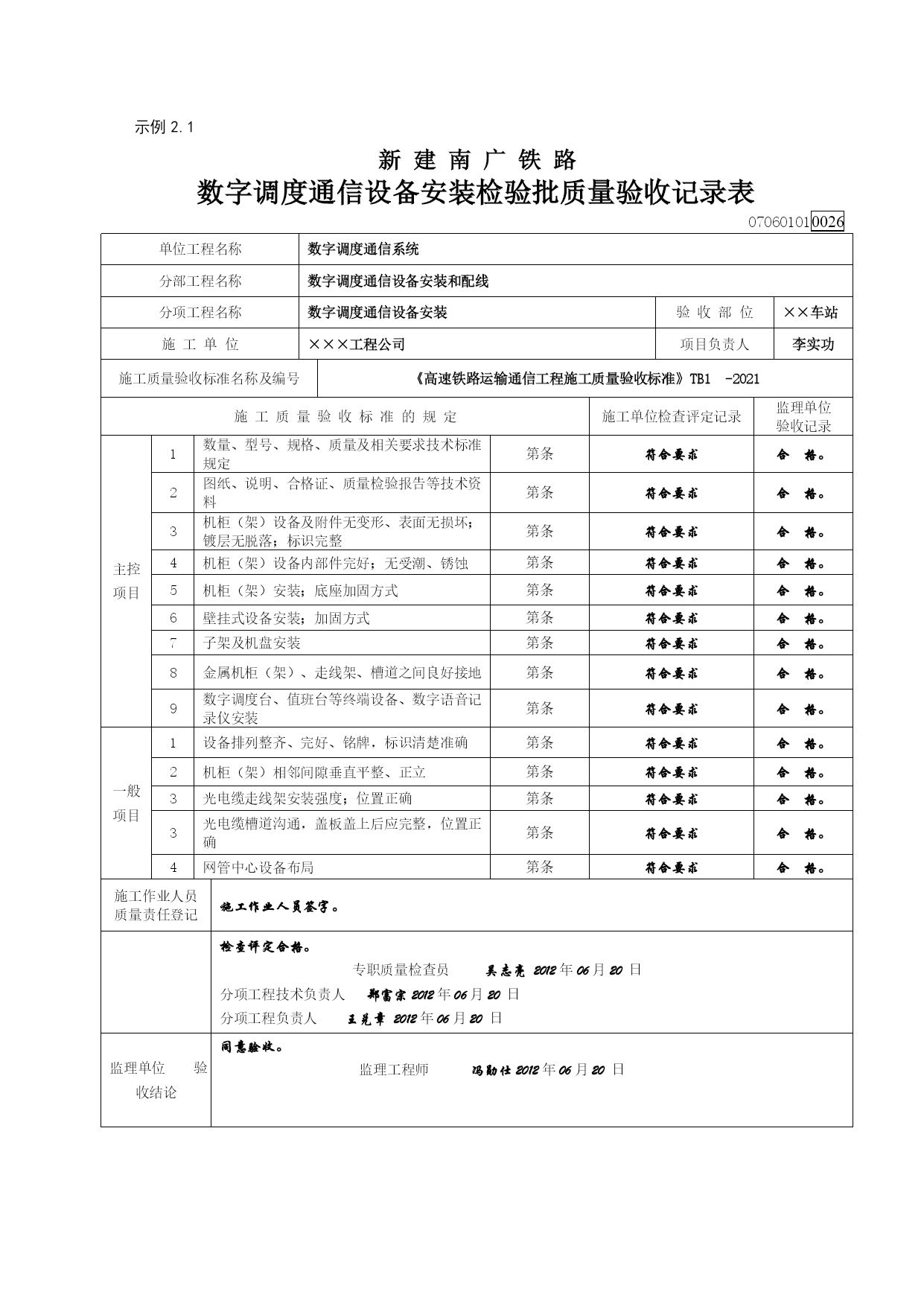

检验批质量验收记录表填写样式见示例2.1。
1、表的名称及编号
检验批质量验收记录表的名称，应按各本验标规定的分项工程名称填写完整，如“铺轨检验批质量验收记录表”、“混凝土检验批质量验收记录表”。
检验批质量验收记录表的编号，就是检验批的编号，统一采用12位数字编码。为了统一统一高速铁路工程施工质量验收工作，避免交叉混乱，将每一个分项工程给定一个固定的8位数字编码。在按验标划分的不同单位工程、不同分部工程中，可能存在着相同名称的分项工程，但其检验项目、质量指标往往并不相同。为了把这些名称相同而实际内容不同的分项工程区分开来，分项工程的编码是按其所属专业、单位工程、分部工程不同，而分别给定不同的编码。
另外，由于分项工程是按检验批进行验收的，每一个检验批也应该有一个顺序号，考虑到客运专线铁路工程中的单位工程规模较大，其中一个分项工程所含的检验批会很多，检验批的顺序号按4位给出。这样一来，一个检验批的编号就是12位数字编码。
第l、2位数字是专业代码，从0l到10共十个。其对应的专业分别是：轨道工程为01，路基工程为02，桥涵工程为03，隧道工程为04，给水排水工程为05，站场工程为06，通信工程为07，信号工程为08，电力工程为09，电力牵引供电工程为10。
第3、4位数字是单位工程代码。一个专业的验标，根据其工程特点，按工程的完整性和系统性，可能划分了一个以上的单位工程，每个单位工程都应该有其相应的代码，以便与其他单位工程区别开来。如信号工程分车站联锁、列车运行控制系统（CTCS）、调度集中系统（CTC）、信号集中监测系统等四个单位工程，其单位工程代码分别为0l、02、03、04。
第5、6位数字是分部工程代码。根据各本验标的“分部工程、分项工程、检验批划分和检验项目”划分表，把一个单位工程中的分部工程，按所列先后顺序给出两位编码。如在一个车站联锁单位工程中的分部工程代码为：光电缆线路为01、地面固定信号机标志牌为02、转辙装置为03、道岔融雪装置为04、轨道电路为05、室内设备为06……。
第7、8位数字是分项工程代码。按照各本验标的验收单元划分表，把一个分部工程中所有的分项工程按所列先后顺序给出两位编码。如信号工程的光电缆线路分部工程，其中的分项工程代码为：电缆敷设分项工程为01、电缆防护分项工程为02、电缆接续分项工程为03、电缆成端分项工程为04、光缆敷设分项工程为05、光缆接续及引入分项工程为06、……。
第9～12位数字是分项工程验收时各检验批的顺序号，按一个实际分项工程所有检验批的实际流水号编列，这样的编列方式，便于统计和查找。当检验批数量不是很多时，也可以采用较少位数。
在本指南中，4位代码用口口口口表示检验批的顺序号。如一个检验批质量验收记录表的编号是：
072030026,则其代表的是通信专业——传输系统单位工程—传输系统监测分部工程——传输系统网管检验分项工程——第26个检验批的质量验收记录表。具体图示如下：
6
2
0
0

07020203

检验批顺序号
（传输系统网管检验）分项工程码
（传输系统监测）分项工程代码
（传输系统）单位工程代码
（通信）专业代码

2、表头部分
（1）单位工程名称：按照承包合同或投标文件中所列工程名称对应的单位工程名称填写。
（2）分部工程名称：按验标划分的分部工程名称填写。
（3）分项工程名称：按验标划分的分项工程名称填写；验收部位：一个分项工程中每个检验批的验收范围或抽样检验范围或所处部位。
（4）施工单位、项目负责人：可填写该单位工程
