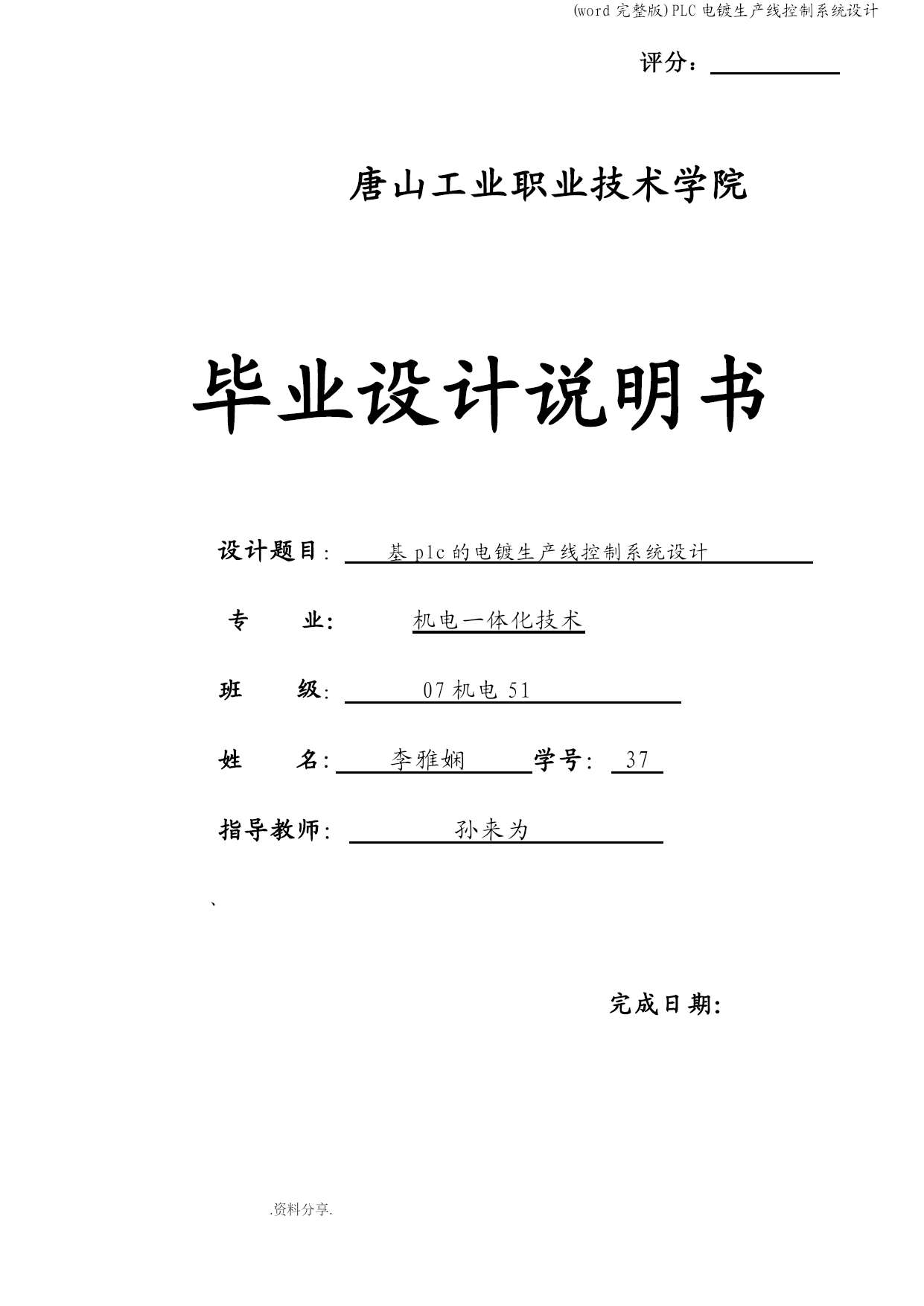

唐山工业职业技术学院

毕业设计说明书

设计题目：基plc的电镀生产线控制系统设计

专业：机电一体化技术

班级：07机电51

姓名:李雅娴学号：37

指导教师：孙来为

、

完成日期：

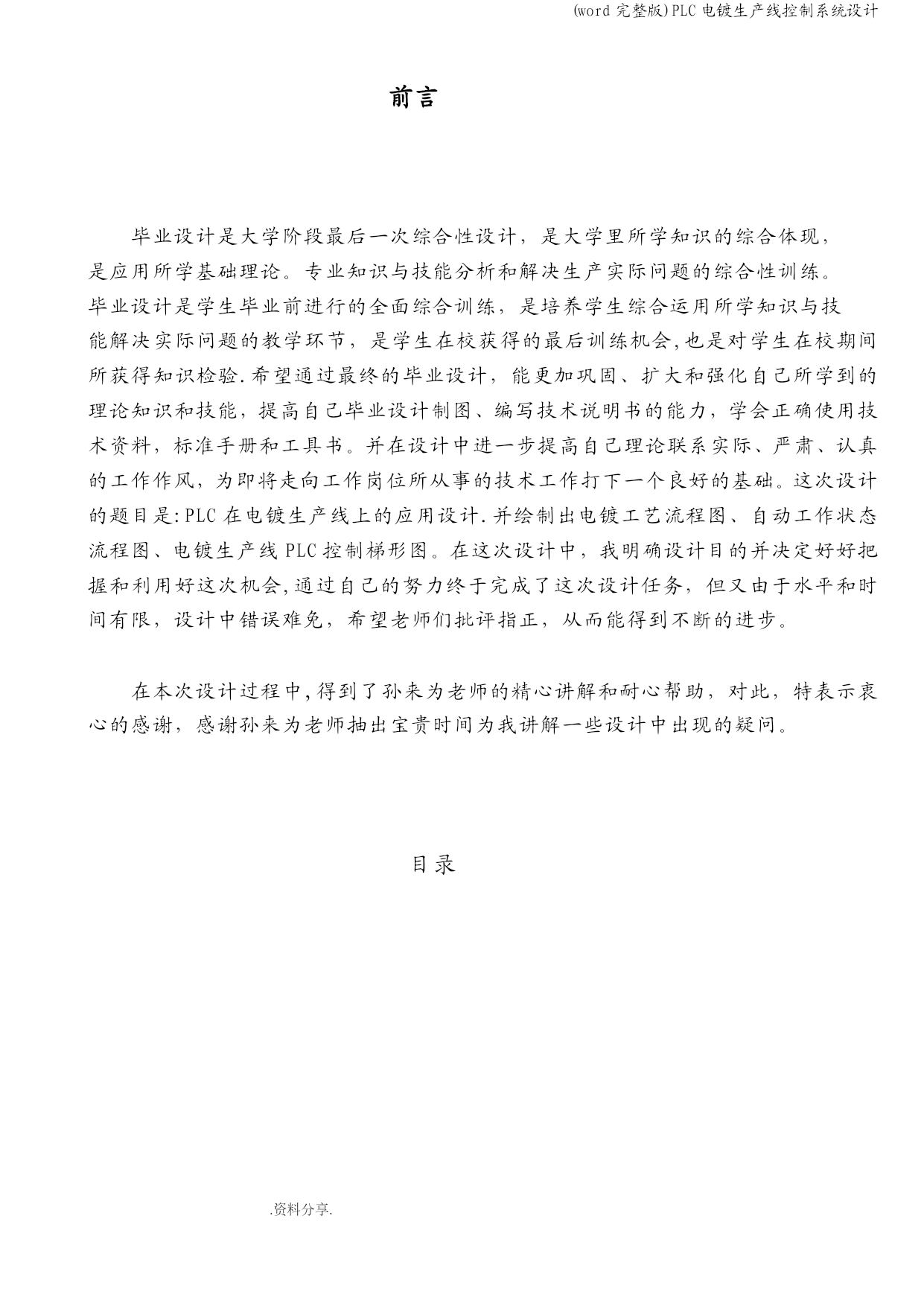

前言

毕业设计是大学阶段最后一次综合性设计，是大学里所学知识的综合体现，
是应用所学基础理论。专业知识与技能分析和解决生产实际问题的综合性训练。
毕业设计是学生毕业前进行的全面综合训练，是培养学生综合运用所学知识与技
能解决实际问题的教学环节，是学生在校获得的最后训练机会,也是对学生在校期间所获得知识检验.希望通过最终的毕业设计，能更加巩固、扩大和强化自己所学到的理论知识和技能，提高自己毕业设计制图、编写技术说明书的能力，学会正确使用技术资料，标准手册和工具书。并在设计中进一步提高自己理论联系实际、严肃、认真的工作作风，为即将走向工作岗位所从事的技术工作打下一个良好的基础。这次设计的题目是:PLC在电镀生产线上的应用设计.并绘制出电镀工艺流程图、自动工作状态流程图、电镀生产线PLC控制梯形图。在这次设计中，我明确设计目的并决定好好把握和利用好这次机会,通过自己的努力终于完成了这次设计任务，但又由于水平和时间有限，设计中错误难免，希望老师们批评指正，从而能得到不断的进步。

在本次设计过程中,得到了孙来为老师的精心讲解和耐心帮助，对此，特表示衷心的感谢，感谢孙来为老师抽出宝贵时间为我讲解一些设计中出现的疑问。

目录

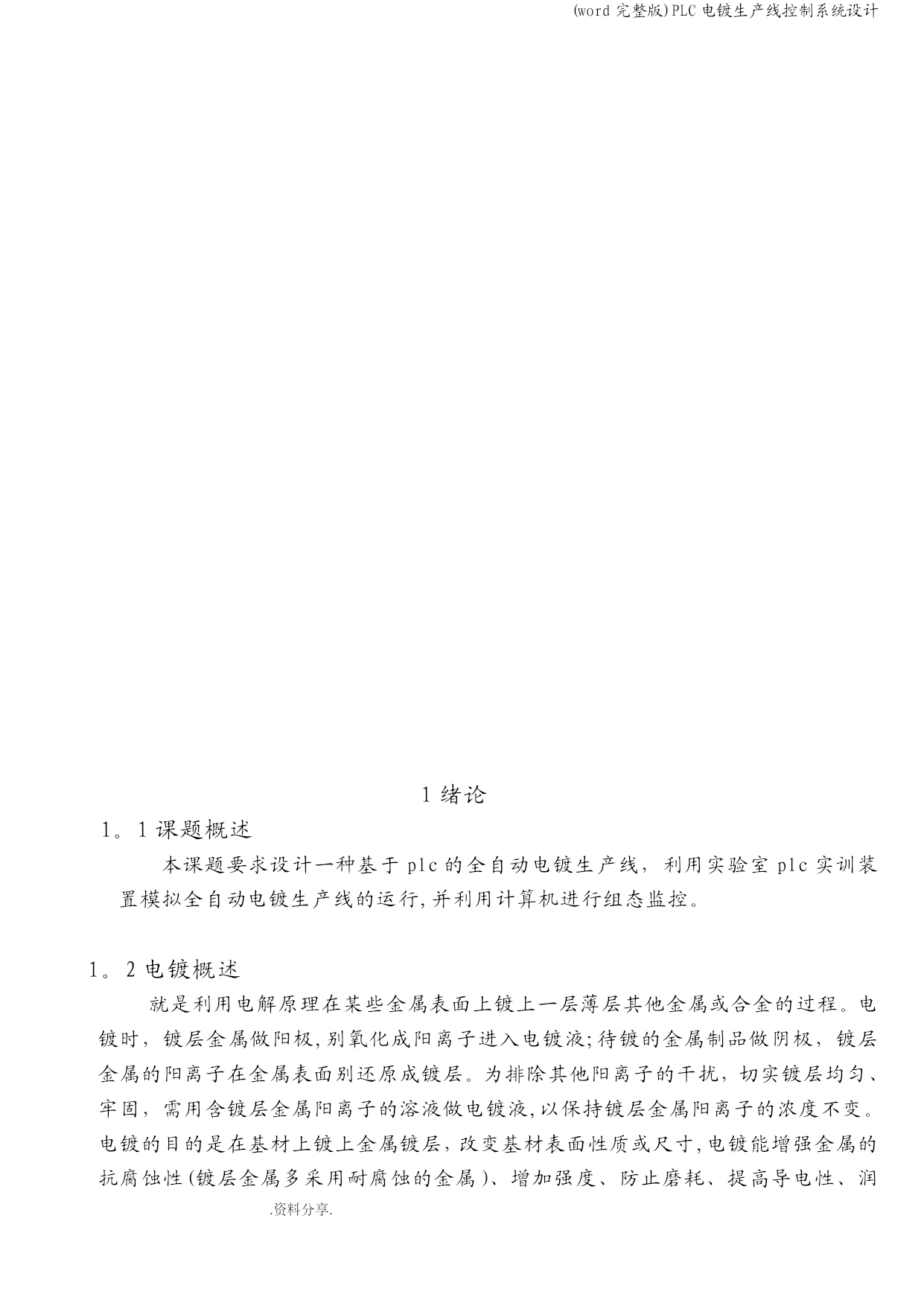

1绪论
1。1课题概述
本课题要求设计一种基于plc的全自动电镀生产线，利用实验室plc实训装置模拟全自动电镀生产线的运行,并利用计算机进行组态监控。

1。2电镀概述
就是利用电解原理在某些金属表面上镀上一层薄层其他金属或合金的过程。电镀时，镀层金属做阳极,别氧化成阳离子进入电镀液;待镀的金属制品做阴极，镀层金属的阳离子在金属表面别还原成镀层。为排除其他阳离子的干扰，切实镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液,以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸,电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属）、增加强度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。
随着科学发展，电镀生产工艺也不断更新，例如一种电镀生产的清洗水不排放新工艺,即自然闭路循环工艺。它除设有电镀槽和清洗槽外,还设有储液槽。工艺上通过一个周期对清洗槽进行一次翻槽以及用储液槽中的液体来弥补渡槽镀液由于蒸发产生的损失量等措施，达到了使电镀液的蒸发量与清洗水回收量的平衡，从而实现了电镀生产过程不排放任何清洗水的工艺。不仅大大减少了用水量，还使清洗液中的电镀液对环境的严重污染，因此，它有很好的经济效益及社会效益。
电镀生产线种类也很多,例如:单镀种环形电镀线、钓鱼式环型自动生产线、垂直升降悬臂式电镀生产线、龙门式自动控制电镀生产线、中柱直线式电镀生产线等。

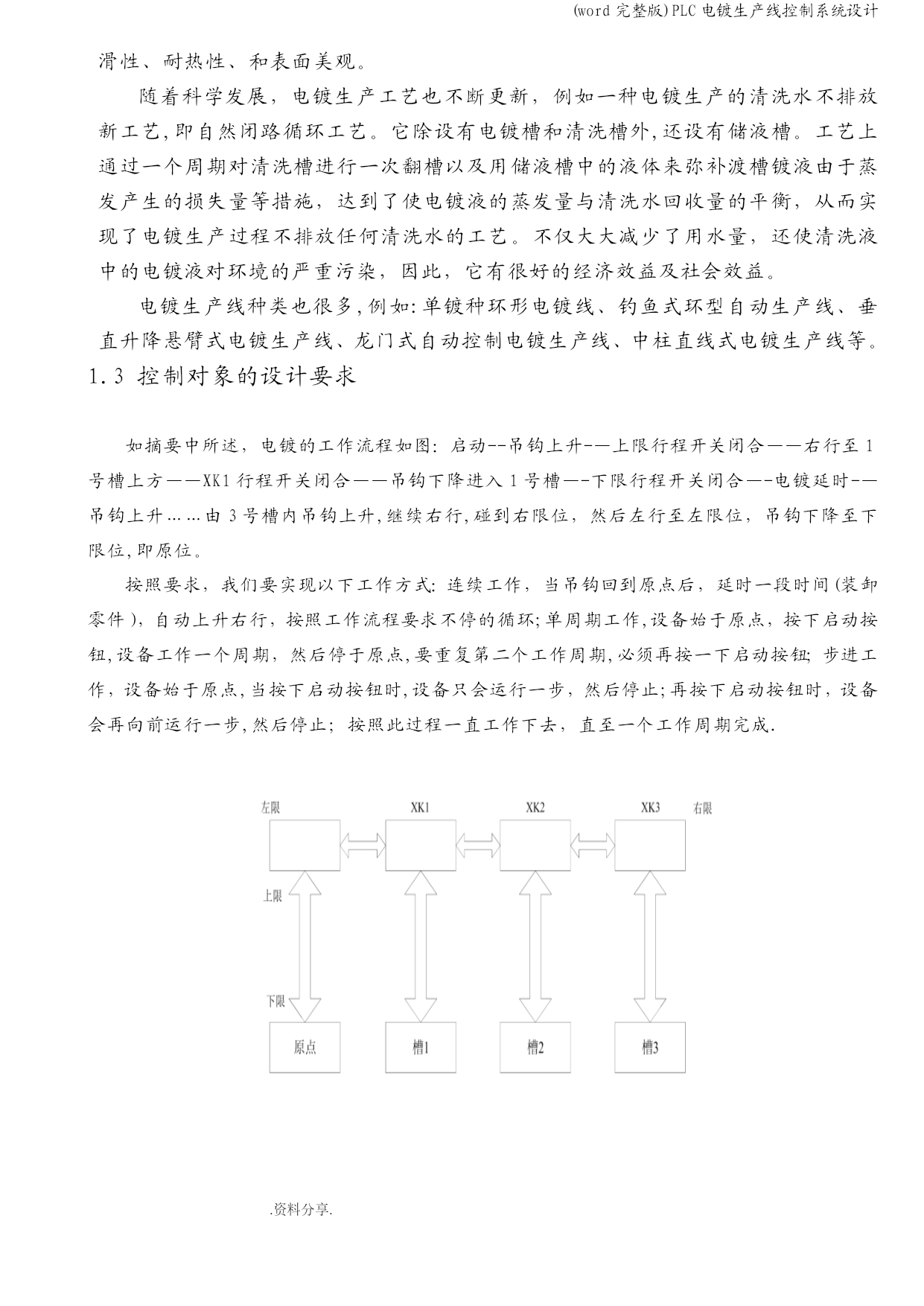

1.3控制对象的设计要求

如摘要中所述，电镀的工作流程如图：启动--吊钩上升-—上限行程开关闭合——右行至1号槽上方——XK1行程开关闭合——吊钩下降进入1号槽—-下限行程开关闭合—-电镀延时-—吊钩上升……由3号槽内吊钩上升,继续右行,碰到右限位，然后左行至左限位，吊钩下降至下限位,即原位。
按照要求，我们要实现以下工作方式：连续工作，当吊钩回到原点后，延时一段时间(装卸零件），自动上升右行，按照工作流程要求不停的循环;单周期工作,设备始于原点，按下启动按钮,设备工作一个周期，然后停于原点,要重复第二个工作周期,必须再按一下启动按钮；步进工作，设备始于原点,当按下启动按钮时,设备只会运行一步，然后停止;再按下启动按钮时，设备会再向前运行一步,然后停止；按照此过程一直工作下去，直至一个工作周期完成.

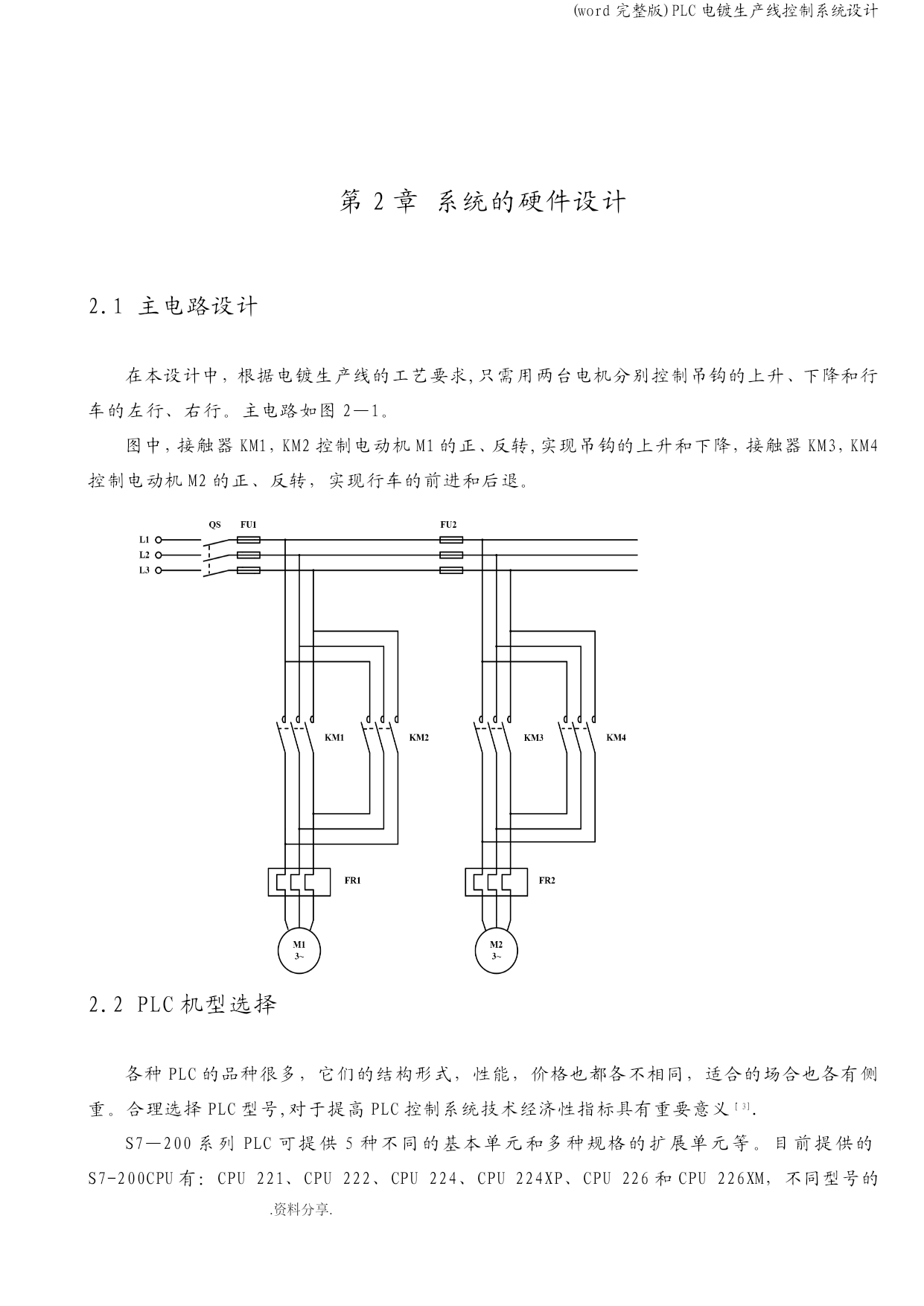

第2章系统的硬件设计

2.1主电路设计

在本设计中，根据电镀生产线的工艺要求,只需用两台电机分别控制吊钩的上升、下降和行车的左行、右行。主电路如图2—1。
图中，接触器KM1，KM2控制电动机M1的正、反转,实现吊钩的上升和下降，接触器KM3，KM4控制电动机M2的正、反转，实现行车的前进和后退。

2.2PLC机型选择

各种PLC的品种很多，它们的结构形式，性能，价格也都各不相同，适合的场合也各有侧重。合理选择PLC型号,对于提高PLC控制系统技术经济性指标具有重要意义［3].
S7—200系列PLC可提供5种不同的基本单元和多种规格的扩展单元等。目前提供的S7-
