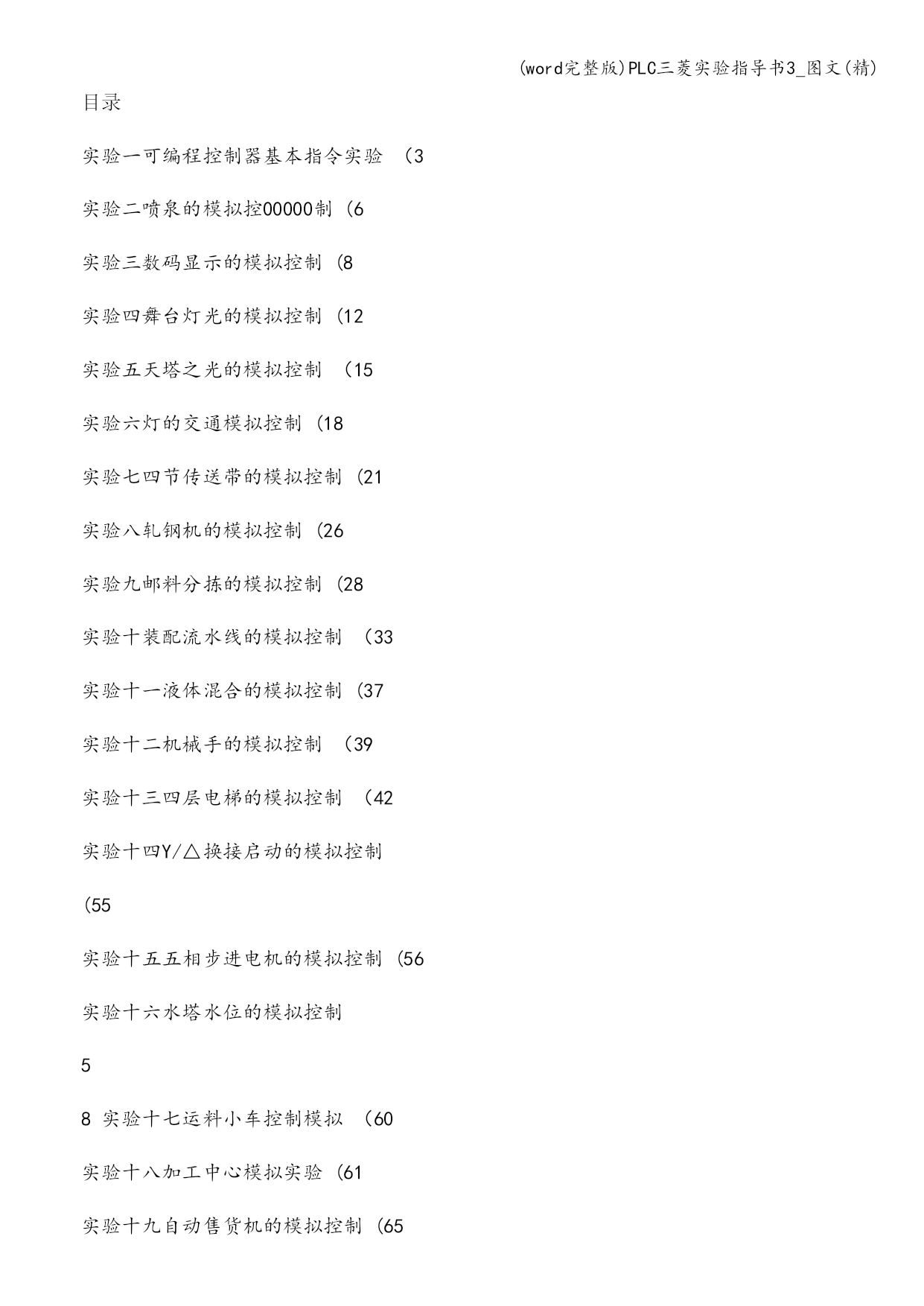

目录
实验一可编程控制器基本指令实验（3
实验二喷泉的模拟控00000制(6
实验三数码显示的模拟控制(8
实验四舞台灯光的模拟控制(12
实验五天塔之光的模拟控制（15
实验六灯的交通模拟控制(18
实验七四节传送带的模拟控制(21
实验八轧钢机的模拟控制(26
实验九邮料分拣的模拟控制(28
实验十装配流水线的模拟控制（33
实验十一液体混合的模拟控制(37
实验十二机械手的模拟控制（39
实验十三四层电梯的模拟控制（42
实验十四Y/△换接启动的模拟控制
(55
实验十五五相步进电机的模拟控制(56
实验十六水塔水位的模拟控制
5
8实验十七运料小车控制模拟（60
实验十八加工中心模拟实验(61
实验十九自动售货机的模拟控制(65
实验二十工业洗衣机的模拟控制（66
实验二十一电镀生产线的模拟控制（67
实验二十二机械滑台的模拟控制(68
实验二十三抢答器的模拟控制（70
实验二十四自动配料系统模拟实验（71
实验二十五直线运动的模拟控制(73
+

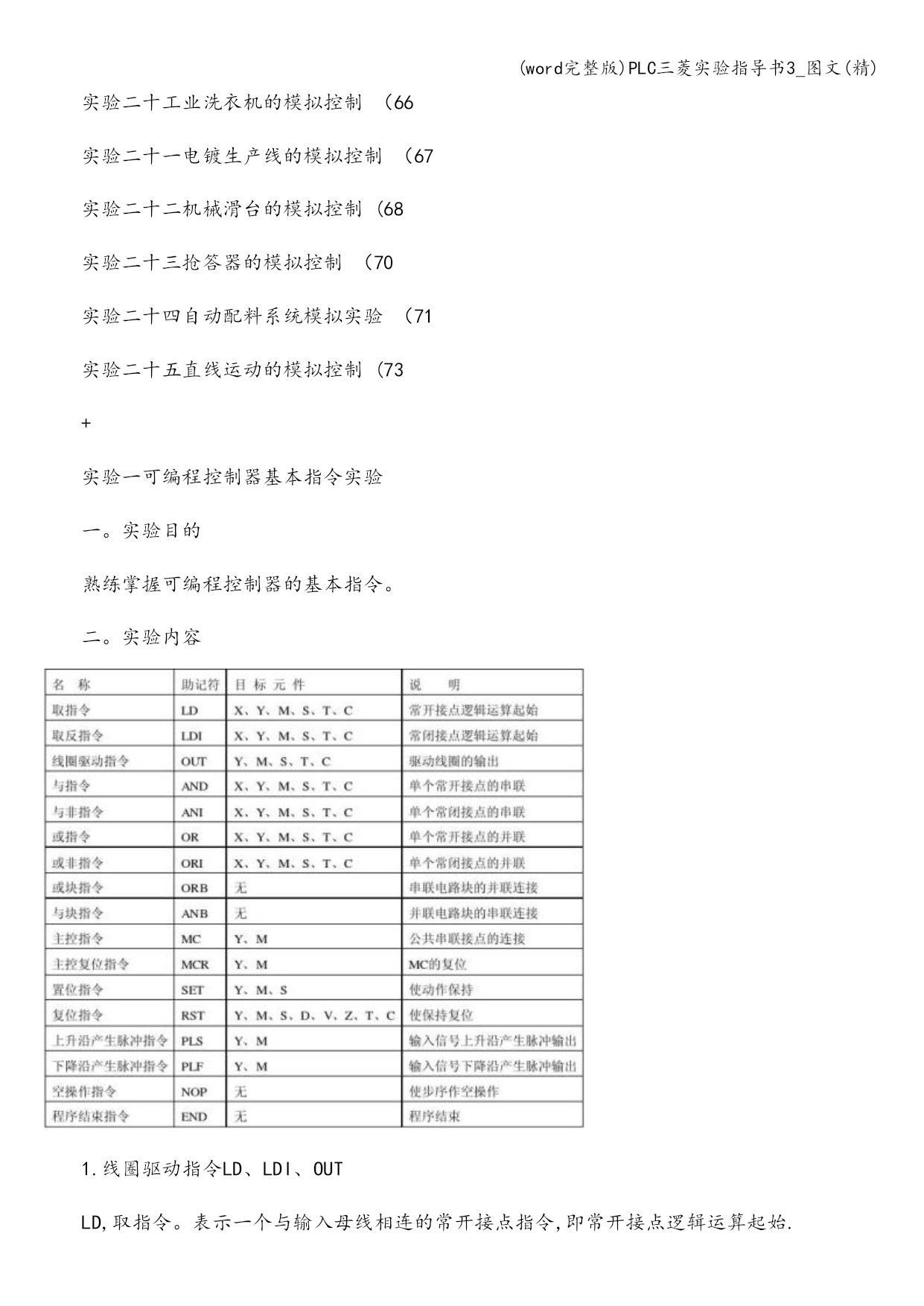

实验一可编程控制器基本指令实验
一。实验目的
熟练掌握可编程控制器的基本指令。
二。实验内容

1.线圈驱动指令LD、LDI、OUT
LD,取指令。表示一个与输入母线相连的常开接点指令,即常开接点逻辑运算起始.

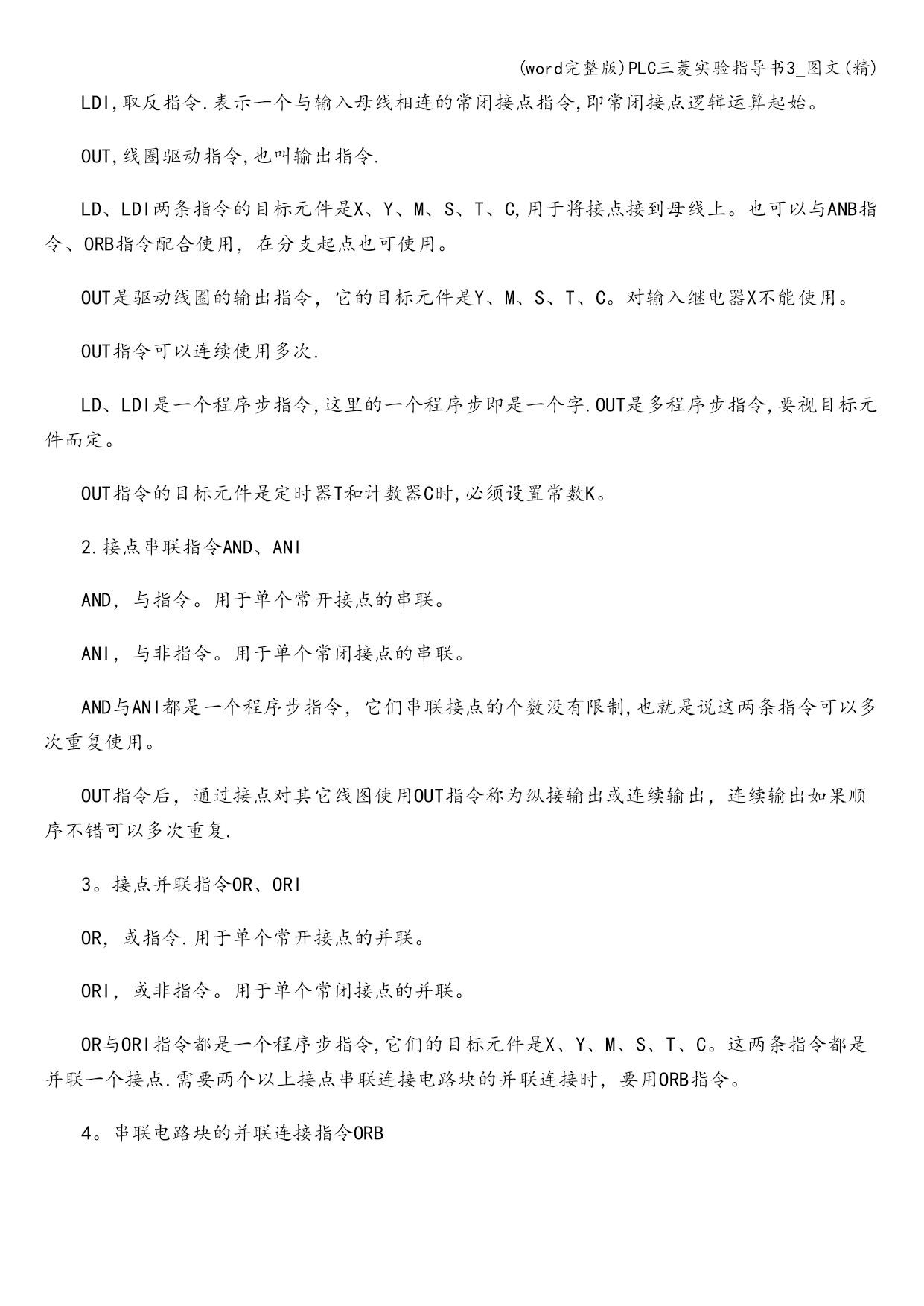

LDI,取反指令.表示一个与输入母线相连的常闭接点指令,即常闭接点逻辑运算起始。
OUT,线圈驱动指令,也叫输出指令.
LD、LDI两条指令的目标元件是X、Y、M、S、T、C,用于将接点接到母线上。也可以与ANB指令、ORB指令配合使用，在分支起点也可使用。
OUT是驱动线圈的输出指令，它的目标元件是Y、M、S、T、C。对输入继电器X不能使用。
OUT指令可以连续使用多次.
LD、LDI是一个程序步指令,这里的一个程序步即是一个字.OUT是多程序步指令,要视目标元件而定。
OUT指令的目标元件是定时器T和计数器C时,必须设置常数K。
2.接点串联指令AND、ANI
AND，与指令。用于单个常开接点的串联。
ANI，与非指令。用于单个常闭接点的串联。
AND与ANI都是一个程序步指令，它们串联接点的个数没有限制,也就是说这两条指令可以多次重复使用。
OUT指令后，通过接点对其它线图使用OUT指令称为纵接输出或连续输出，连续输出如果顺序不错可以多次重复.
3。接点并联指令OR、ORI
OR，或指令.用于单个常开接点的并联。
ORI，或非指令。用于单个常闭接点的并联。
OR与ORI指令都是一个程序步指令,它们的目标元件是X、Y、M、S、T、C。这两条指令都是并联一个接点.需要两个以上接点串联连接电路块的并联连接时，要用ORB指令。
4。串联电路块的并联连接指令ORB

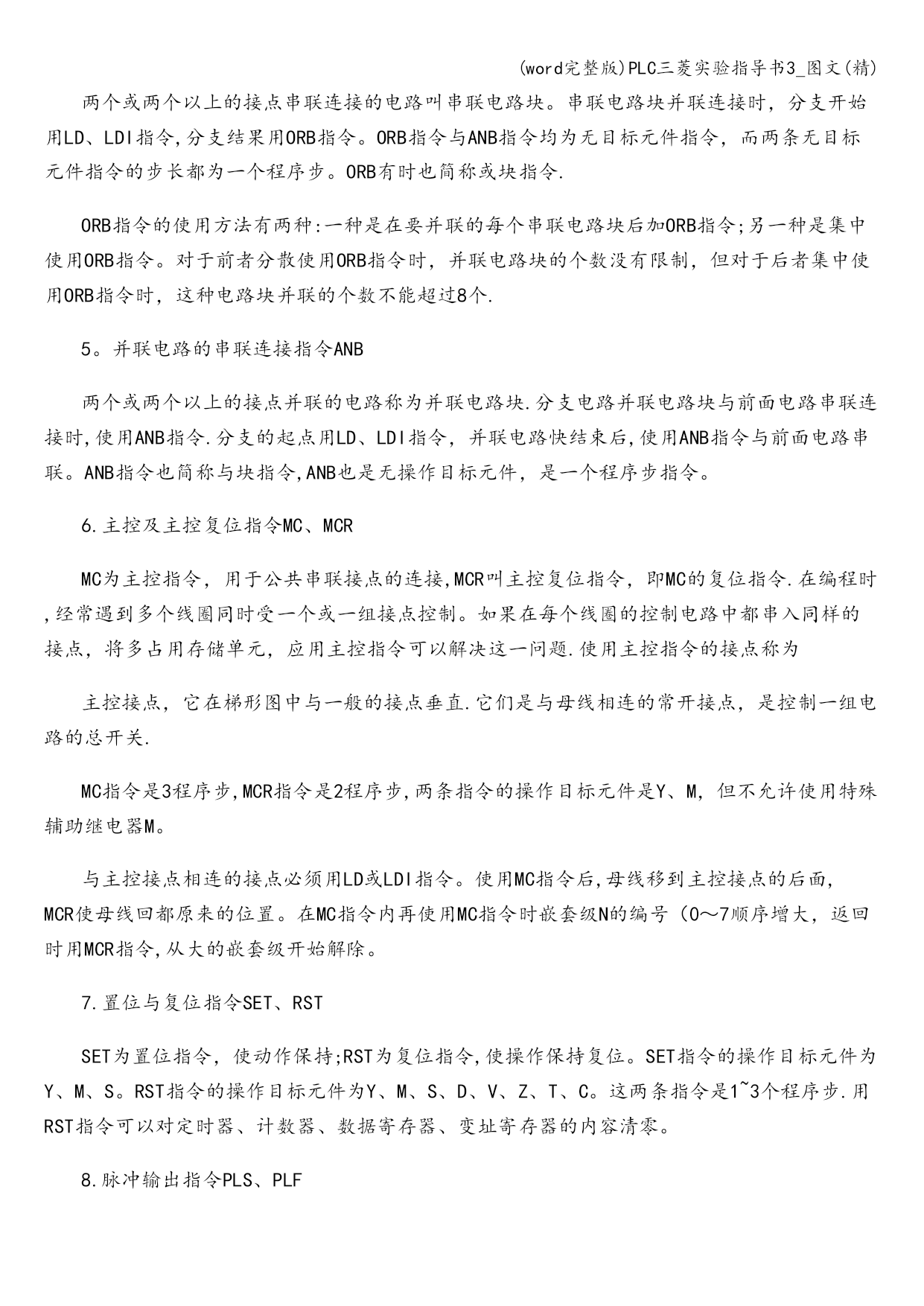

两个或两个以上的接点串联连接的电路叫串联电路块。串联电路块并联连接时，分支开始用LD、LDI指令,分支结果用ORB指令。ORB指令与ANB指令均为无目标元件指令，而两条无目标元件指令的步长都为一个程序步。ORB有时也简称或块指令.
ORB指令的使用方法有两种:一种是在要并联的每个串联电路块后加ORB指令;另一种是集中使用ORB指令。对于前者分散使用ORB指令时，并联电路块的个数没有限制，但对于后者集中使用ORB指令时，这种电路块并联的个数不能超过8个.
5。并联电路的串联连接指令ANB
两个或两个以上的接点并联的电路称为并联电路块.分支电路并联电路块与前面电路串联连接时,使用ANB指令.分支的起点用LD、LDI指令，并联电路快结束后,使用ANB指令与前面电路串联。ANB指令也简称与块指令,ANB也是无操作目标元件，是一个程序步指令。
6.主控及主控复位指令MC、MCR
MC为主控指令，用于公共串联接点的连接,MCR叫主控复位指令，即MC的复位指令.在编程时,经常遇到多个线圈同时受一个或一组接点控制。如果在每个线圈的控制电路中都串入同样的接点，将多占用存储单元，应用主控指令可以解决这一问题.使用主控指令的接点称为
主控接点，它在梯形图中与一般的接点垂直.它们是与母线相连的常开接点，是控制一组电路的总开关.
MC指令是3程序步,MCR指令是2程序步,两条指令的操作目标元件是Y、M，但不允许使用特殊辅助继电器M。
与主控接点相连的接点必须用LD或LDI指令。使用MC指令后,母线移到主控接点的后面,MCR使母线回都原来的位置。在MC指令内再使用MC指令时嵌套级N的编号（0～7顺序增大，返回时用MCR指令,从大的嵌套级开始解除。
7.置位与复位指令SET、RST
SET为置位指令，使动作保持;RST为复位指令,使操作保持复位。SET指令的操作目标元件为Y、M、S
