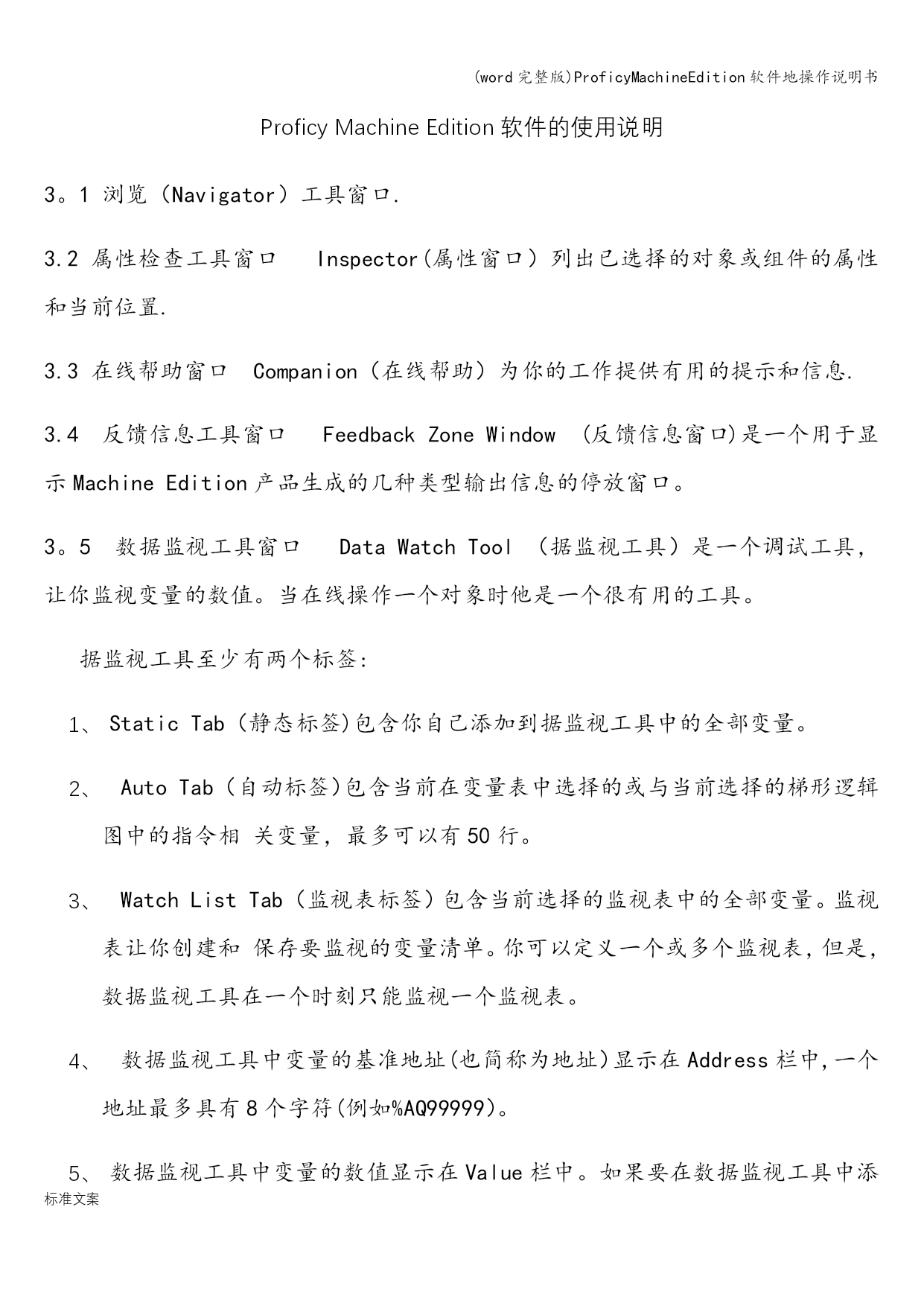

ProficyMachineEdition软件的使用说明
3。1浏览（Navigator）工具窗口.
3.2属性检查工具窗口Inspector(属性窗口）列出已选择的对象或组件的属性和当前位置.
3.3在线帮助窗口Companion（在线帮助）为你的工作提供有用的提示和信息.
3.4反馈信息工具窗口FeedbackZoneWindow(反馈信息窗口)是一个用于显示MachineEdition产品生成的几种类型输出信息的停放窗口。
3。5数据监视工具窗口DataWatchTool（据监视工具）是一个调试工具，让你监视变量的数值。当在线操作一个对象时他是一个很有用的工具。
据监视工具至少有两个标签:
StaticTab（静态标签)包含你自己添加到据监视工具中的全部变量。
AutoTab（自动标签）包含当前在变量表中选择的或与当前选择的梯形逻辑图中的指令相关变量，最多可以有50行。
WatchListTab（监视表标签）包含当前选择的监视表中的全部变量。监视表让你创建和保存要监视的变量清单。你可以定义一个或多个监视表，但是，数据监视工具在一个时刻只能监视一个监视表。
数据监视工具中变量的基准地址(也简称为地址）显示在Address栏中,一个地址最多具有8个字符(例如%AQ99999）。

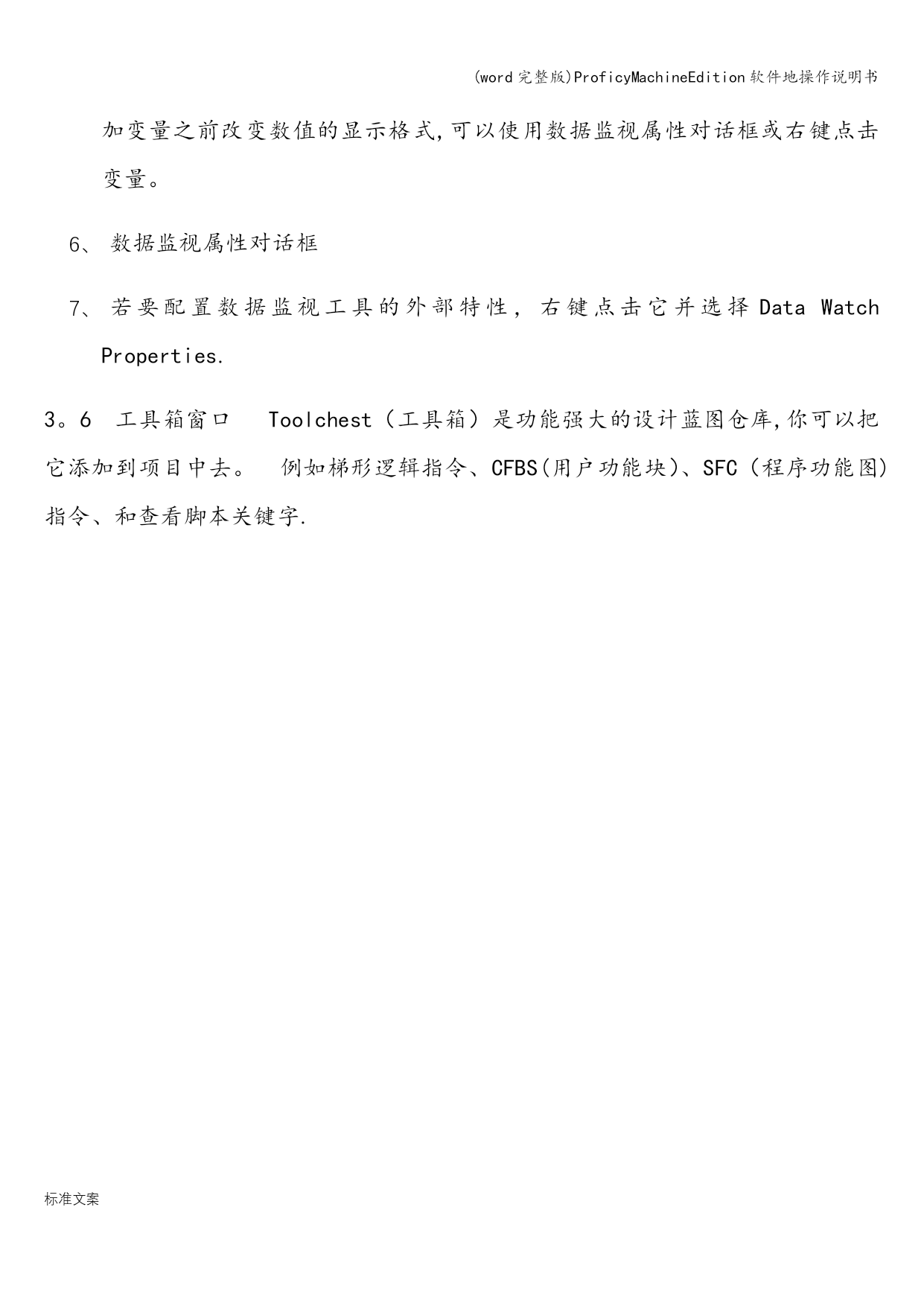

数据监视工具中变量的数值显示在Value栏中。如果要在数据监视工具中添加变量之前改变数值的显示格式,可以使用数据监视属性对话框或右键点击变量。
数据监视属性对话框
若要配置数据监视工具的外部特性，右键点击它并选择DataWatchProperties.
3。6工具箱窗口Toolchest（工具箱）是功能强大的设计蓝图仓库,你可以把它添加到项目中去。例如梯形逻辑指令、CFBS(用户功能块）、SFC（程序功能图)指令、和查看脚本关键字.

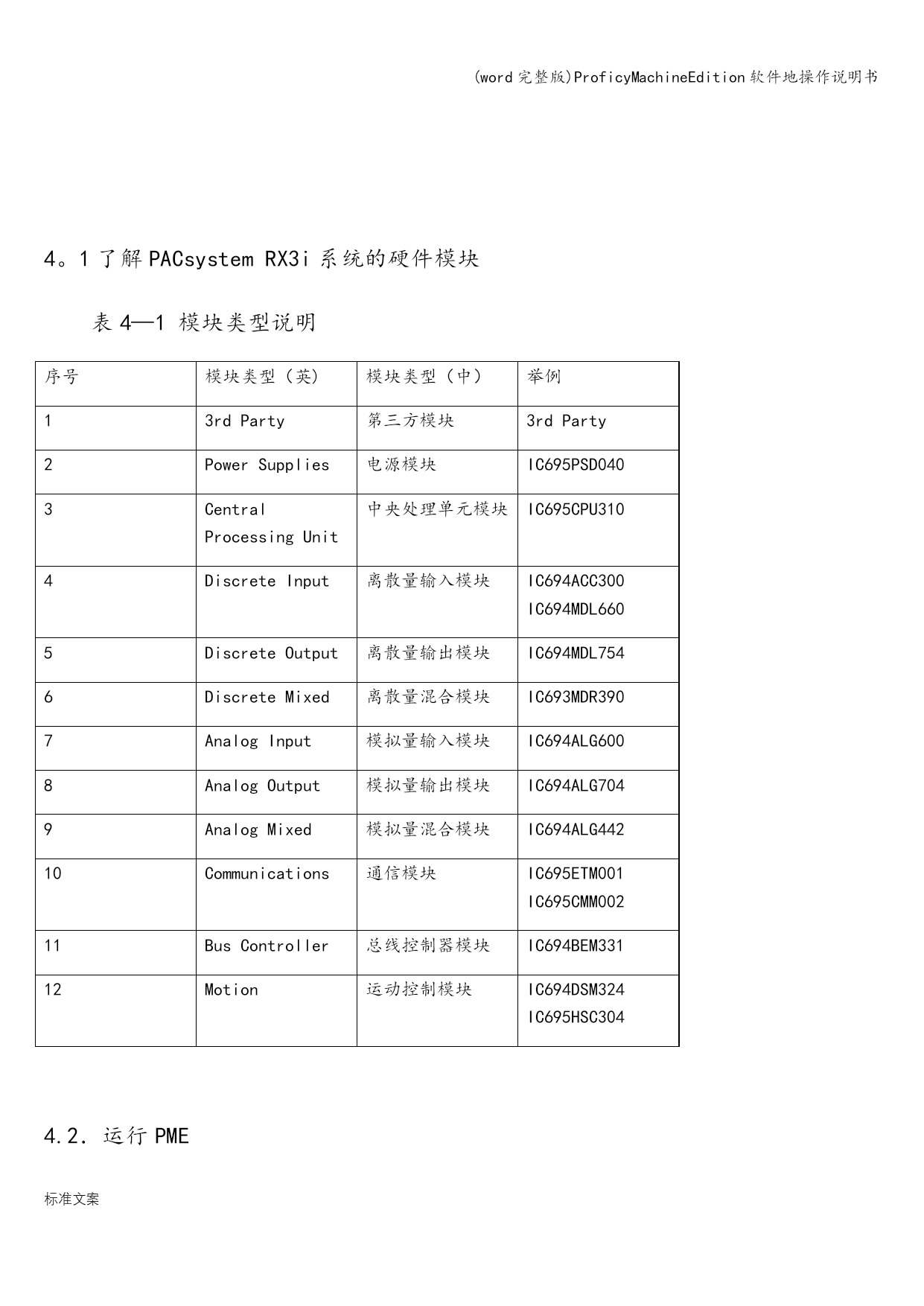

4。1了解PACsystemRX3i系统的硬件模块
表4—1模块类型说明
序号模块类型（英)模块类型（中）举例13rdParty第三方模块3rdParty2PowerSupplies电源模块IC695PSD0403CentralProcessingUnit中央处理单元模块IC695CPU3104DiscreteInput离散量输入模块IC694ACC300IC694MDL6605DiscreteOutput离散量输出模块IC694MDL7546DiscreteMixed离散量混合模块IC693MDR3907AnalogInput模拟量输入模块IC694ALG6008AnalogOutput模拟量输出模块IC694ALG7049AnalogMixed模拟量混合模块IC694ALG44210Communications通信模块IC695ETM001IC695CMM00211BusController总线控制器模块IC694BEM33112Motion运动控制模块IC694DSM324IC695HSC304

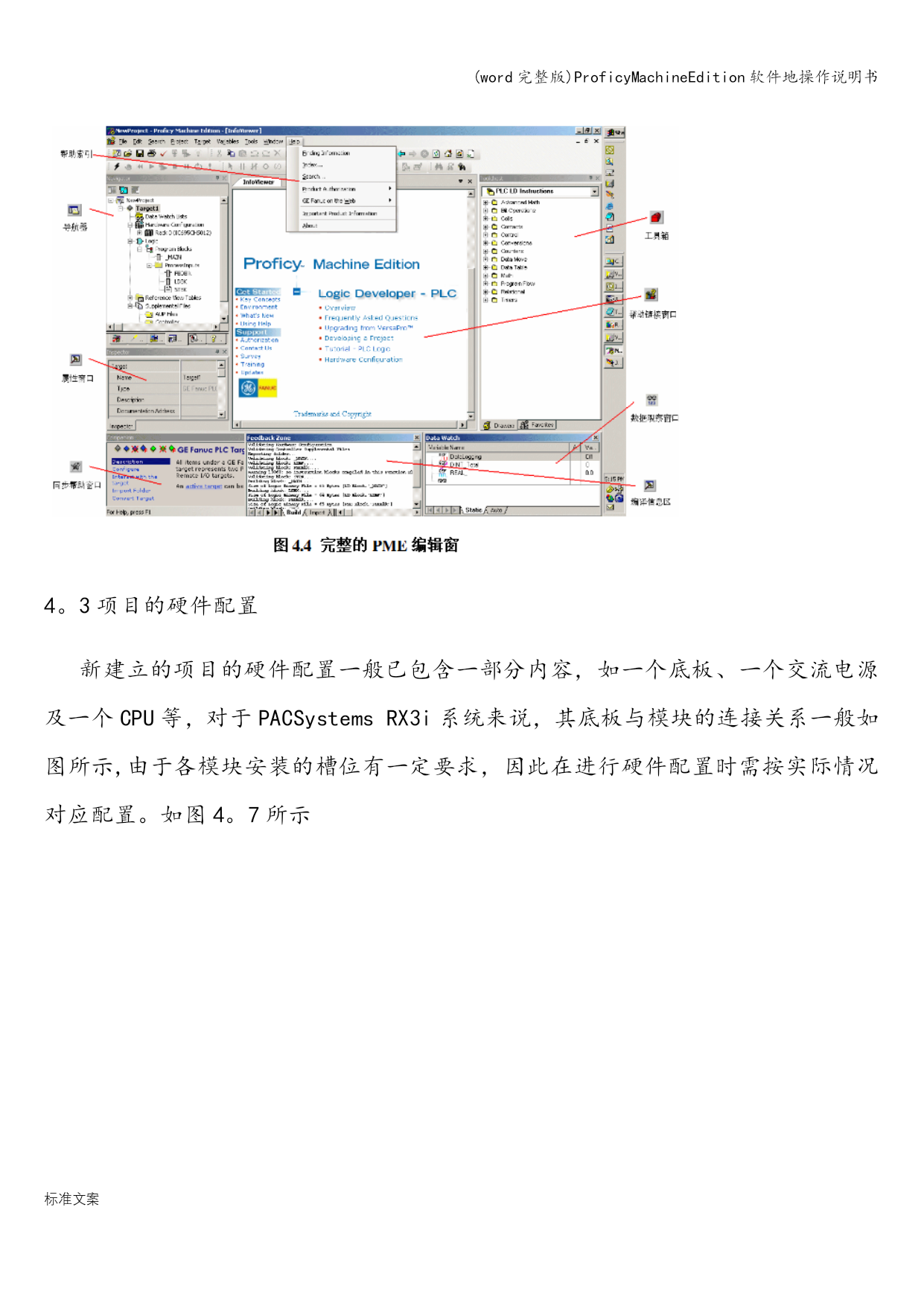

4.2．运行PME

4。3项目的硬件配置

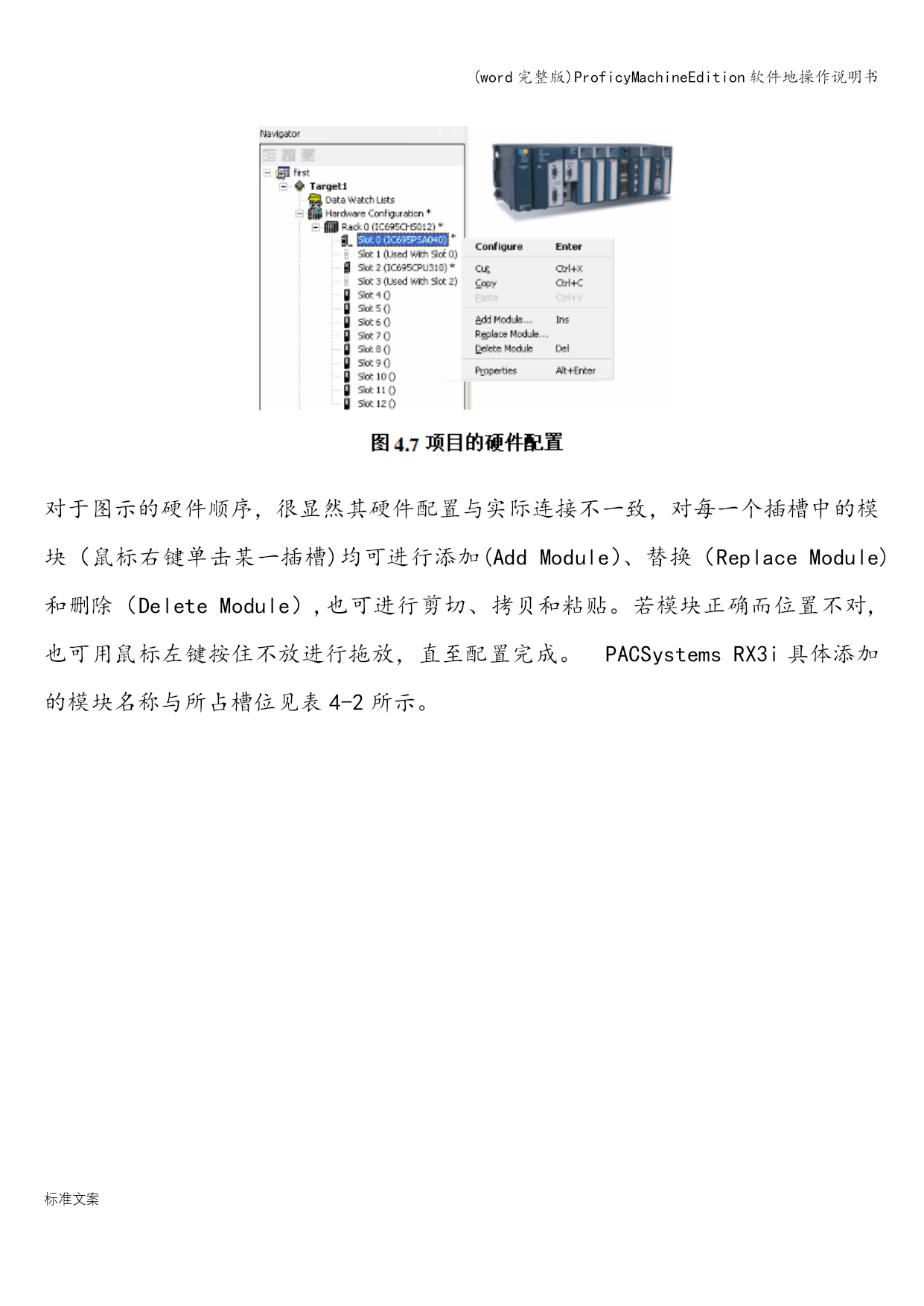

新建立的项目的硬件配置一般已包含一部分内容，如一个底板、一个交流电源及一个CPU等，对于PACSystemsRX3i系统来说，其底板与模块的连接关系一般如图所示,由于各模块安装的槽位有一定要求，因此在进行硬件配置时需按实际情况对应配置。如图4。7所示

对于图示的硬件顺序，很显然其硬件配置与实际连接不一致，对每一个插槽中的模块（鼠标右键单击某一插槽)均可进行添加(AddModule）、替换（ReplaceModule)和删除（DeleteModule）,也可进行剪切、拷贝和粘贴。若模块正确而位置不对,也可用鼠标左键按住不放进行拖放，直至配置完成。PACSystemsRX3i具体添加的模块名称与所占槽位见表4-2所示。

7.配置完成后,会发现出现了一些错误信息，如图4.8所示。

注意：
1）以太网模块需要设置统一规划的IP地址和子网掩码。
2）开关量、模拟量输入输出模块需设置物理地址范围，且低值范围不能有冲突。
3）CPU设置的存储空间地址范围要满足所有模块各存储空间分配。
4）应用系统中暂时不用的模块，在硬件组态时可以不添加，如果添加必须配置正确.
PAC存储区域
=1\＊GB3①％I数字量输入存储区域
=2\*GB3②%Q数字量输出存储区域
=3\＊GB3③％AI模拟量输入存储区域
=4\＊GB3④％AQ模拟量输出存储区域
=5\＊GB3⑤％R数字寄存器存储区域
=6\*GB3
