2022有关电工类实习报告三篇.docx

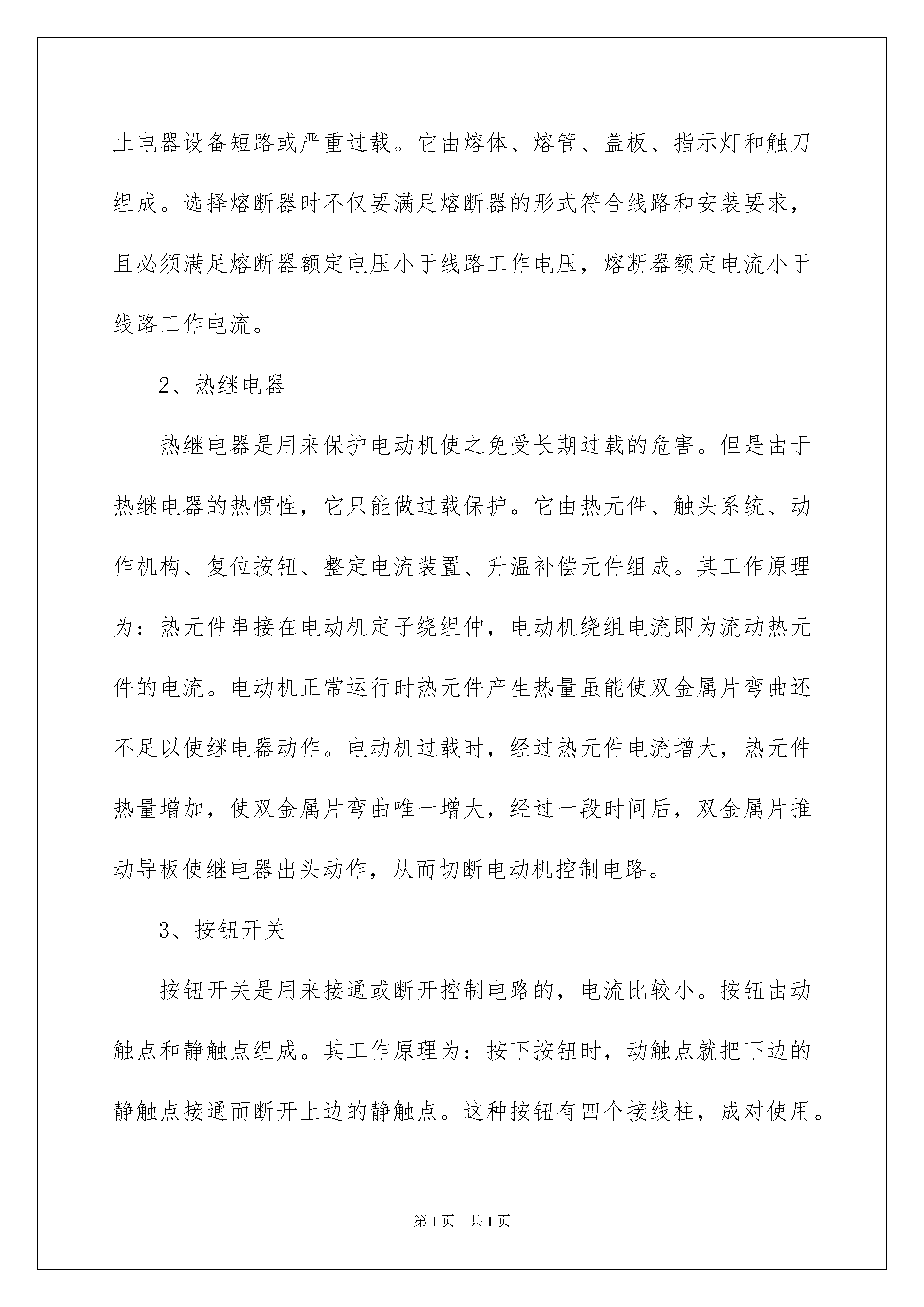

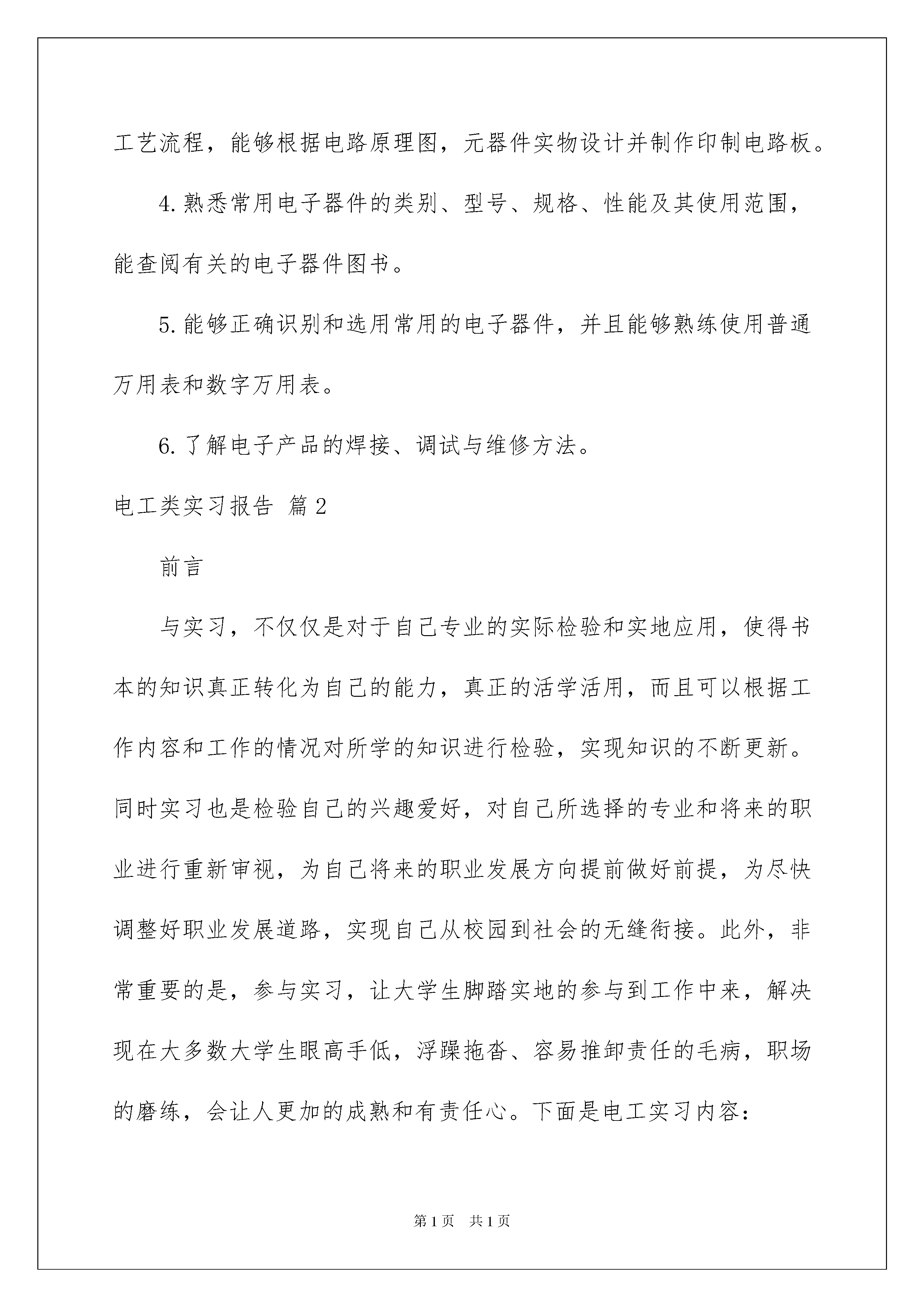

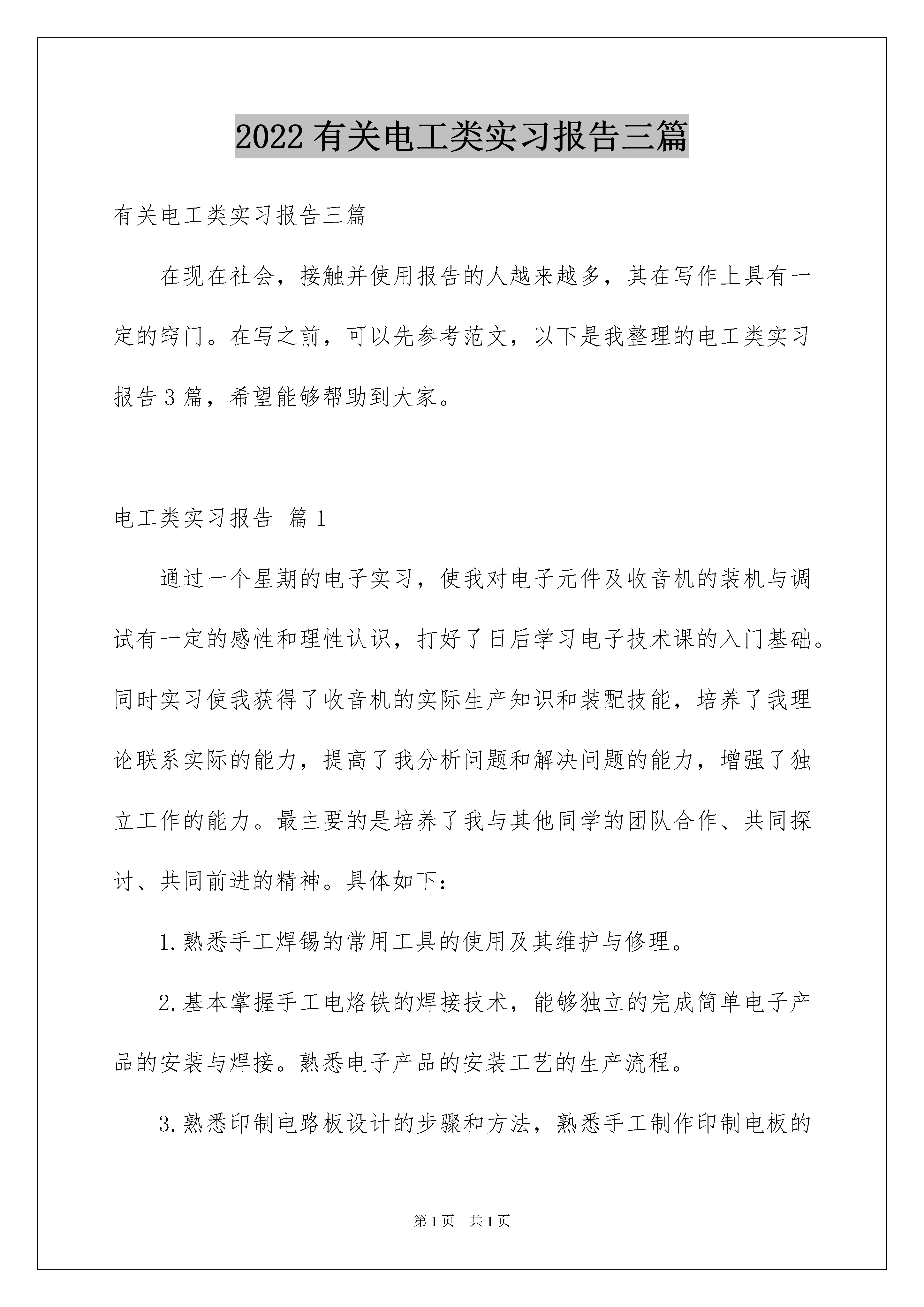

2022有关电工类实习报告三篇有关电工类实习报告三篇在现在社会，接触并使用报告的人越来越多，其在写作上具有一定的窍门。在写之前，可以先参考范文，以下是我整理的电工类实习报告3篇，希望能够帮助到大家。电工类实习报告篇1通过一个星期的电子实习，使我对电子元件及收音机的装机与调试有一定的感性和理性认识，打好了日后学习电子技术课的入门基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。具体如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。6.了解电子产品的焊接、调试与维修方法。电工类实习报告篇2前言与实习，不仅仅是对于自己专业的实际检验和实地应用，使得书本的知识真正转化为自己的能力，真正的活学活用，而且可以根据工作内容和工作的情况对所学的知识进行检验，实现知识的不断更新。同时实习也是检验自己的兴趣爱好，对自己所选择的专业和将来的职业进行重新审视，为自己将来的职业发展方向提前做好前提，为尽快调整好职业发展道路，实现自己从校园到社会的无缝衔接。此外，非常重要的是，参与实习，让大学生脚踏实地的参与到工作中来，解决现在大多数大学生眼高手低，浮躁拖沓、容易推卸责任的毛病，职场的磨练，会让人更加的成熟和有责任心。下面是电工实习内容：一、实习时间：20xx年9月18日—20xx年9月22日二、实习地点：xxxx电工电子实习基地三、指导老师：xxx四、实习目的：1、熟悉电工工具的使用方法。2、了解安全用电的有关知识及触电的急救方法。3、掌握电工基本操作技能。4、熟悉电动机控制电路的调试及故障排除方法。5、熟悉电动机板前配线的工艺流程及安装方法。6、了解电动机正转反转电路设计的一般步骤，并掌握电路图的绘制方法。7、熟悉常用电器元件的性能、结构、型号、规格及使用范围。五、实习内容：(一)常用低压电器介绍1、螺旋式熔断器螺旋式熔断器电路中最简单的短路保护装置，使用中，由于电流超过容许值产生的热量使串联于主电路中的熔体熔化而切断电路，防止电器设备短路或严重过载。它由熔体、熔管、盖板、指示灯和触刀组成。选择熔断器时不仅要满足熔断器的形式符合线路和安装要求，且必须满足熔断器额定电压小于线路工作电压，熔断器额定电流小于线路工作电流。2、热继电器热继电器是用来保护电动机使之免受长期过载的危害。但是由于热继电器的热惯性，它只能做过载保护。它由热元件、触头系统、动作机构、复位按钮、整定电流装置、升温补偿元件组成。其工作原理为：热元件串接在电动机定子绕组仲，电动机绕组电流即为流动热元件的电流。电动机正常运行时热元件产生热量虽能使双金属片弯曲还不足以使继电器动作。电动机过载时，经过热元件电流增大，热元件热量增加，使双金属片弯曲唯一增大，经过一段时间后，双金属片推动导板使继电器出头动作，从而切断电动机控制电路。3、按钮开关按钮开关是用来接通或断开控制电路的，电流比较小。按钮由动触点和静触点组成。其工作原理为：按下按钮时，动触点就把下边的静触点接通而断开上边的静触点。这种按钮有四个接线柱，成对使用。常态时，如果接上边的静触点电路就是闭合的，称为常闭开关，如果接下边的静触点电路是打开的，称为常开开关。4、交流接触器接触器主要作用于频繁接通或分断交，直流电路并且可以远距离控制电器。由电磁机构，触点系统和灭弧装置三部分组成。其工作原理为：当线圈通电以后线圈电流产生磁场，产生足够的电磁吸力使衔铁吸合。衔铁带动触头动作，使常闭触头断开常开触头闭合。当线圈断电时电路吸力消失，衔铁在反作用弹簧的作用下释放触头，恢复原状。选择接触器时，要根据所控制负载的工作性质，负载轻重，电流类别及被控制对象的功率和操作情况，控制回路要求选择线圈的参数进行选择。(二)常用典型电路分析1、点动控制电路点动控制电路，工作原理为：按下SB按钮，KM线圈通电吸合，主触点闭合，电动机启动旋转。松开SB，KM线圈断电释放，主触点断开，电动机停止旋转。2、三相异步电动机启动/停止运行控制电路三相异步电动机启动/停止运行控制电路，既
