建筑施工现场临时用电施工组织设计

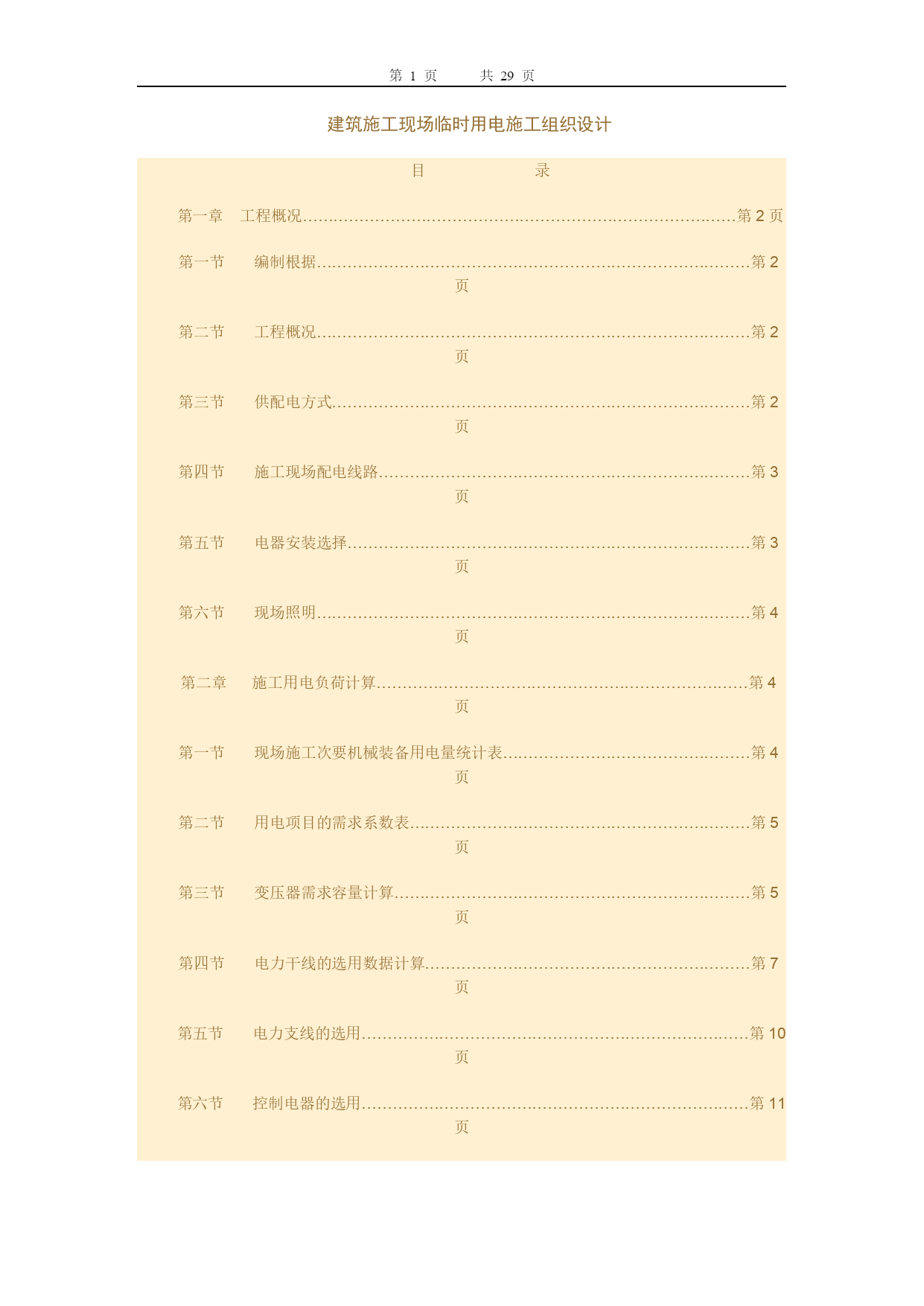

目录
第一章工程概况…………………………………………………………………………
第一节编制根据…………………………………………………………………………
第二节工程概况…………………………………………………………………………
第三节供配电方式………………………………………………………………………
第四节施工现场配电线路………………………………………………………………
第五节电器安装选择……………………………………………………………………
第六节现场照明…………………………………………………………………………
第二章施工用电负荷计算………………………………………………………………
第一节现场施工次要机械装备用电量统计表…………………………………………
第二节用电项目的需求系数表…………………………………………………………
第三节变压器需求容量计算……………………………………………………………
第四节电力干线的选用数据计算………………………………………………………
第五节电力支线的选用…………………………………………………………………
第六节控制电器的选用…………………………………………………………………

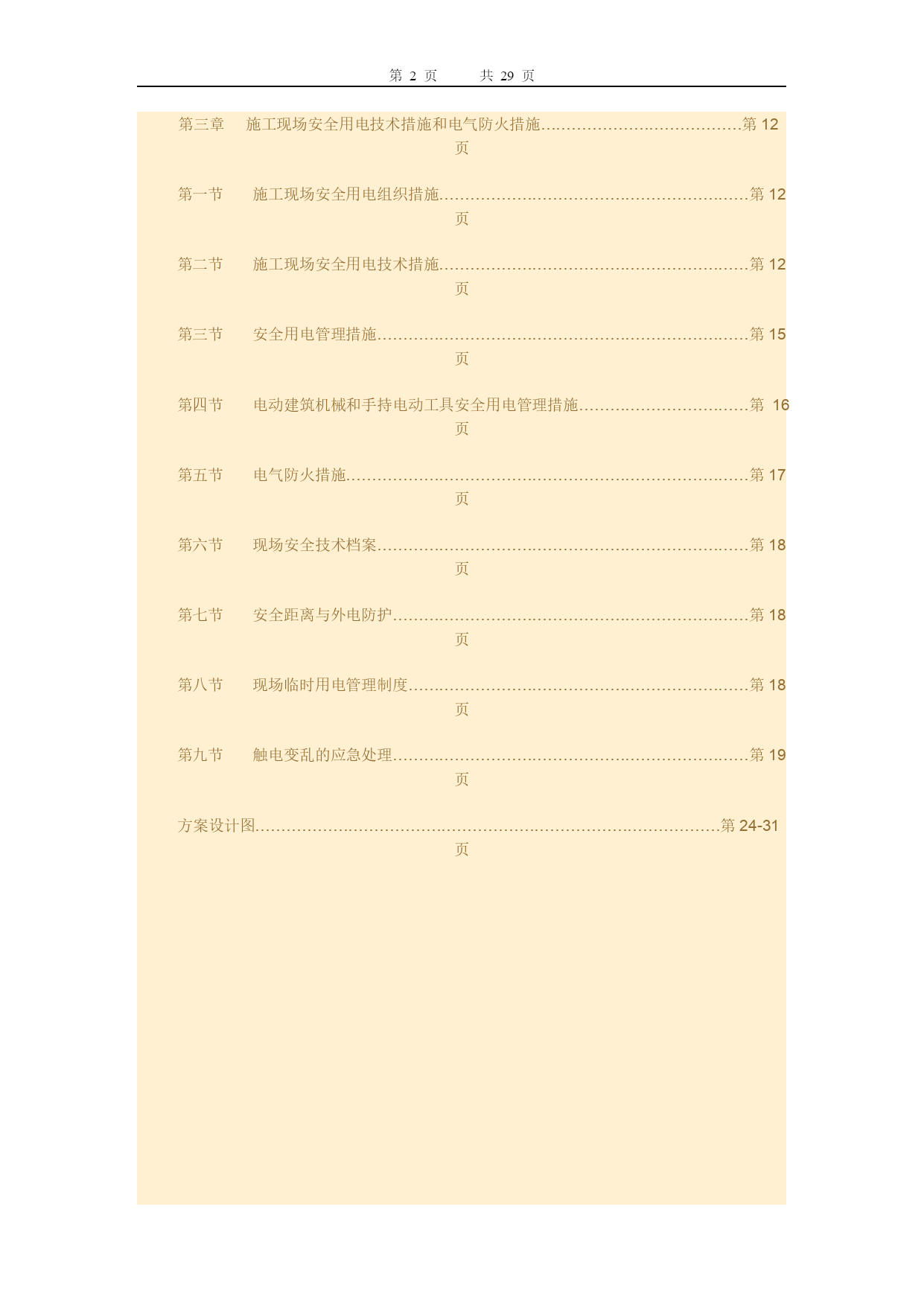

第三章施工现场安全用电技术措施和电气防火措施…………………………………
第一节施工现场安全用电组织措施……………………………………………………
第二节施工现场安全用电技术措施……………………………………………………
第三节安全用电管理措施………………………………………………………………
第四节电动建筑机械和手持电动工具安全用电管理措施……………………………
第五节电气防火措施……………………………………………………………………
第六节现场安全技术档案………………………………………………………………
第七节安全距离与外电防护……………………………………………………………
第八节现场临时用电管理制度…………………………………………………………
第九节触电变乱的应急处理……………………………………………………………
方案设计图………………………………………………………………………………第24-31页

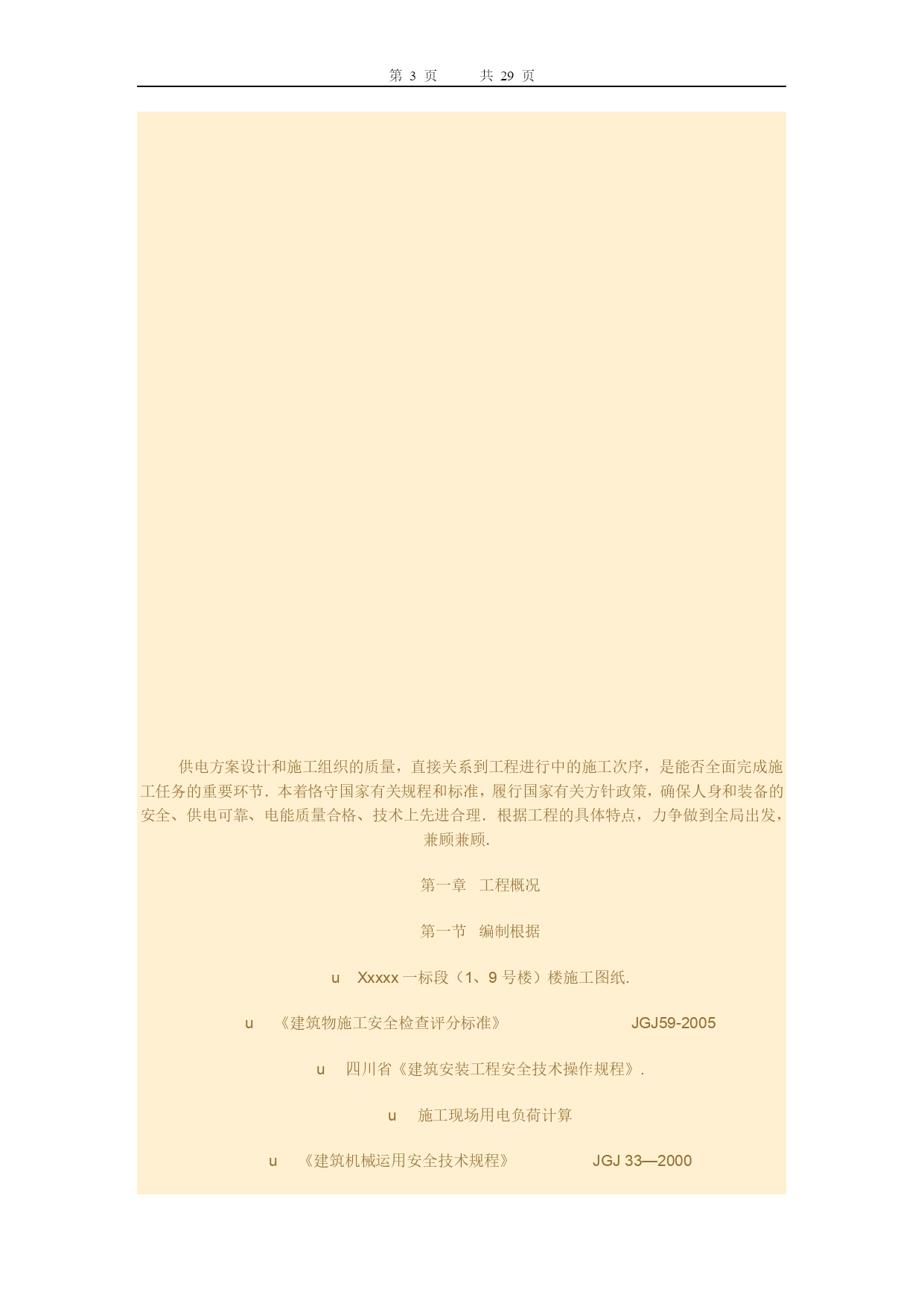

供电方案设计和施工组织的质量，直接关系到工程进行中的施工次序，是能否全面完成施工任务的重要环节．本着恪守国家有关规程和标准，履行国家有关方针政策，确保人身和装备的安全、供电可靠、电能质量合格、技术上先进合理．根据工程的具体特点，力争做到全局出发，兼顾兼顾．
第一章工程概况
第一节编制根据
uXxxxx一标段（1、9号楼）楼施工图纸.
u《建筑物施工安全检查评分标准》JGJ59-2005
u四川省《建筑安装工程安全技术操作规程》.
u施工现场用电负荷计算
u《建筑机械运用安全技术规程》JGJ33—2000
u《施工现场临时用电安全技术规程》JGJ46—2005
u《建设工程施工现场供用电安全规范》GB50194—2000
u《电气安装安装工程接地安装施工及验收规范》GB50169—2000
u《电气安装安装工程电缆线路施工及验收规范》GB50168—2005
u《建筑物，构筑物防雷装备安装》GB50168—2000
u其它有关国家及地方的现行《关于建筑工程标准化施工的要求》；
u《民用建筑电气设计规范》JGJ/T16-2005
u《供配电零碎设计规范》GB50052-95
u《低压配电设计规范》GB50054-95
u《建筑物防雷设计规范》GB50057-94;（2000年版）

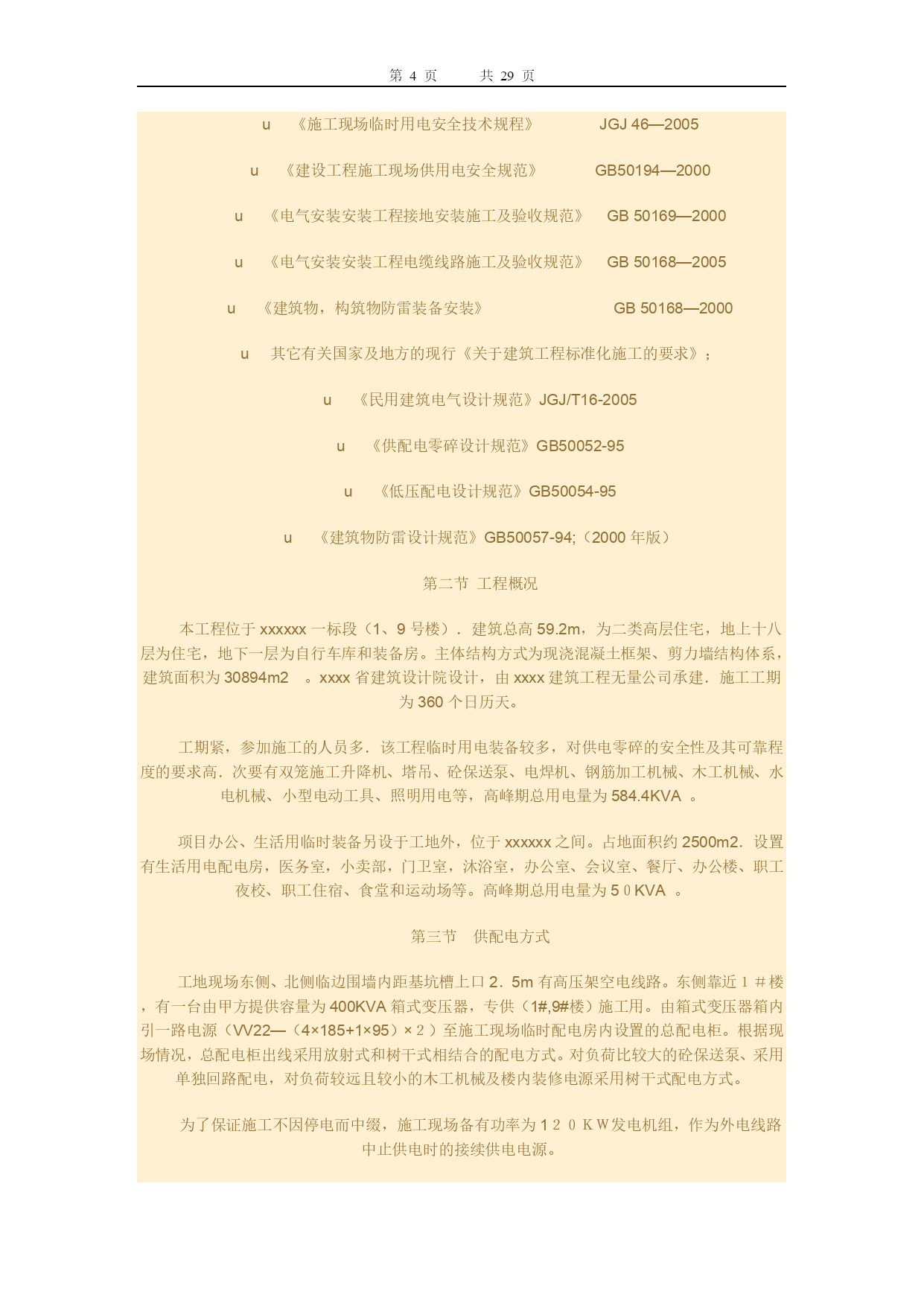

第二节工程概况
本工程位于xxxxxx一标段（1、9号楼）．建筑总高59.2m，为二类高层住宅，地上十八层为住宅，地下一层为自行车库和装备房。主体结构方式为现浇混凝土框架、剪力墙结构体系，建筑面积为30894m2。xxxx省建筑设计院设计，由xxxx建筑工程无量公司承建．施工工期为360个日历天。
工期紧，参加施工的人员多．该工程临时用电装备较多，对供电零碎的安全性及其可靠程度的要求高．次要有双笼施工升降机、塔吊、砼保送泵、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等，高峰期总用电量为584.4KVA。
项目办公、生活用临时装备另设于工地外，位于xxxxxx之间。占地面积约2500m2．设置有生活用电配电房，医务室，小卖部，门卫室，沐浴室，办公室、会议室、餐厅、办公楼、职工夜校、职工住宿、食堂和运动场等。高峰期总用电量为5０KVA。
第三节供配电方式
工地现场东侧、北侧临边围墙内距基坑槽上口2．5m有高压架空电线路。东侧靠近１＃楼，有一台由甲方提供容量为400KVA箱式变压器，专供（1#,9#楼）施工用。由箱式变压器箱内引一路电源（VV2
