专题复习：电路中滑动变阻器的应用.pptx

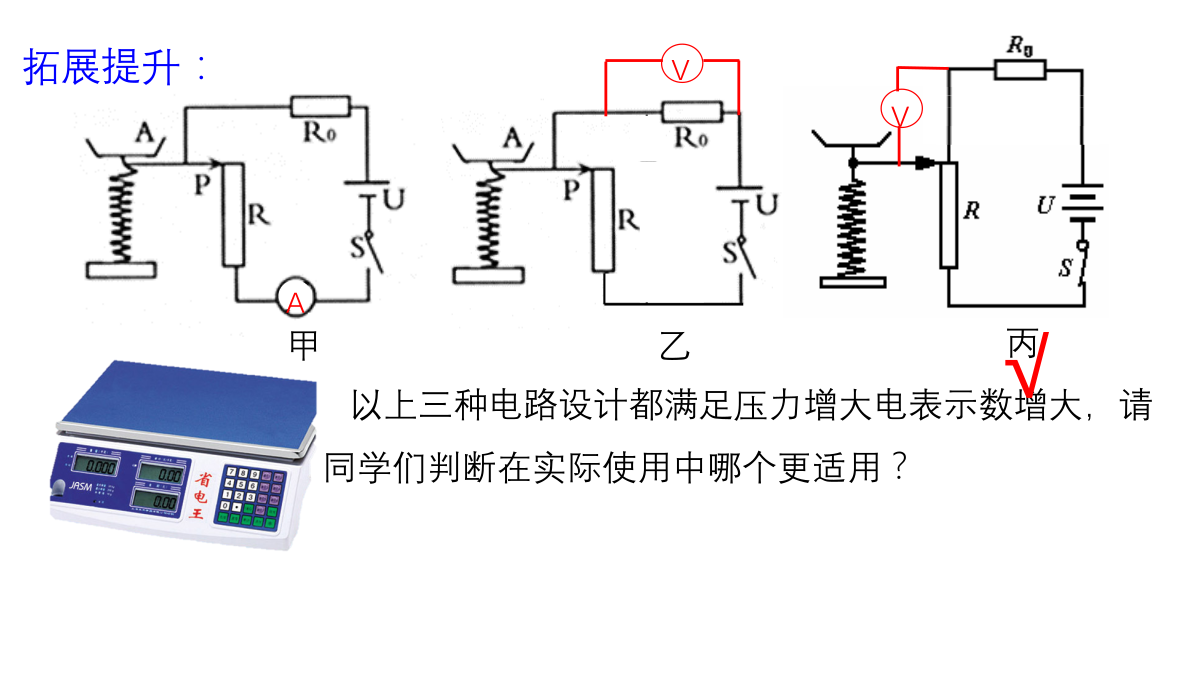

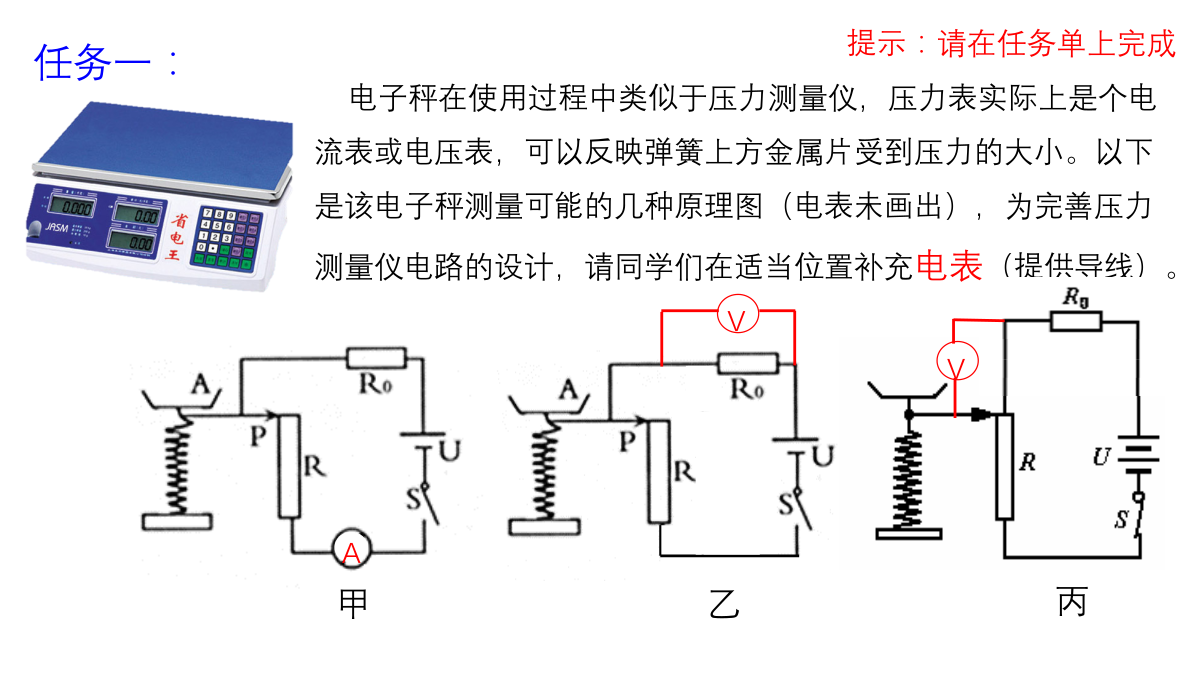

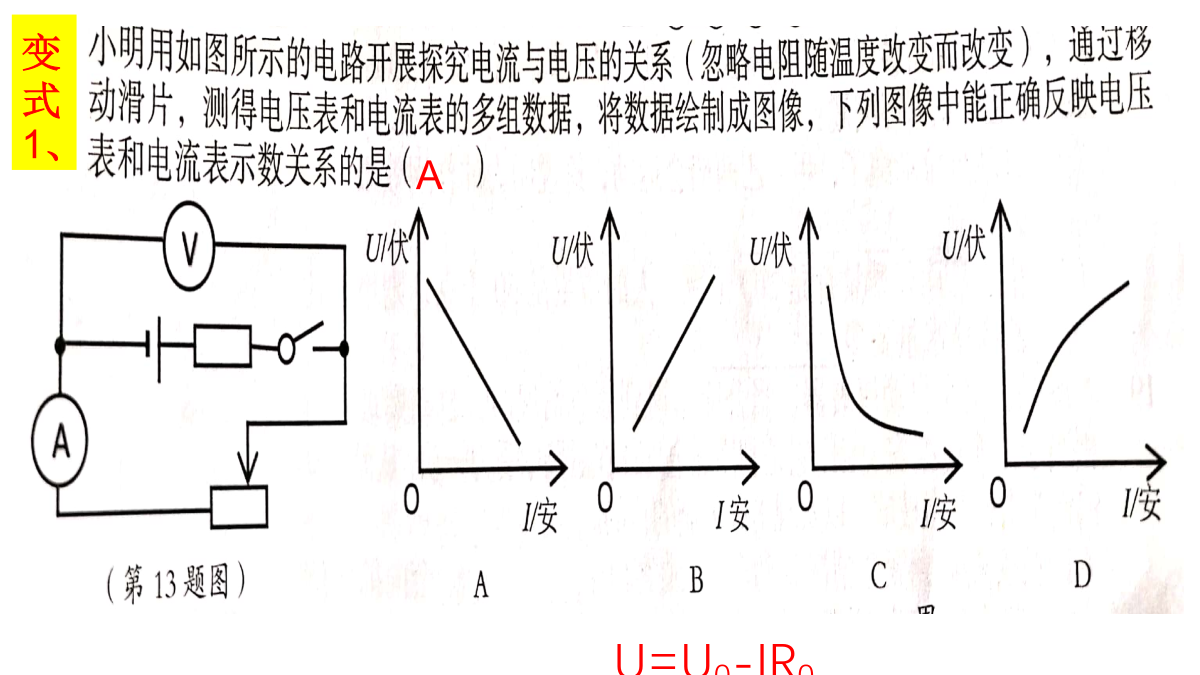

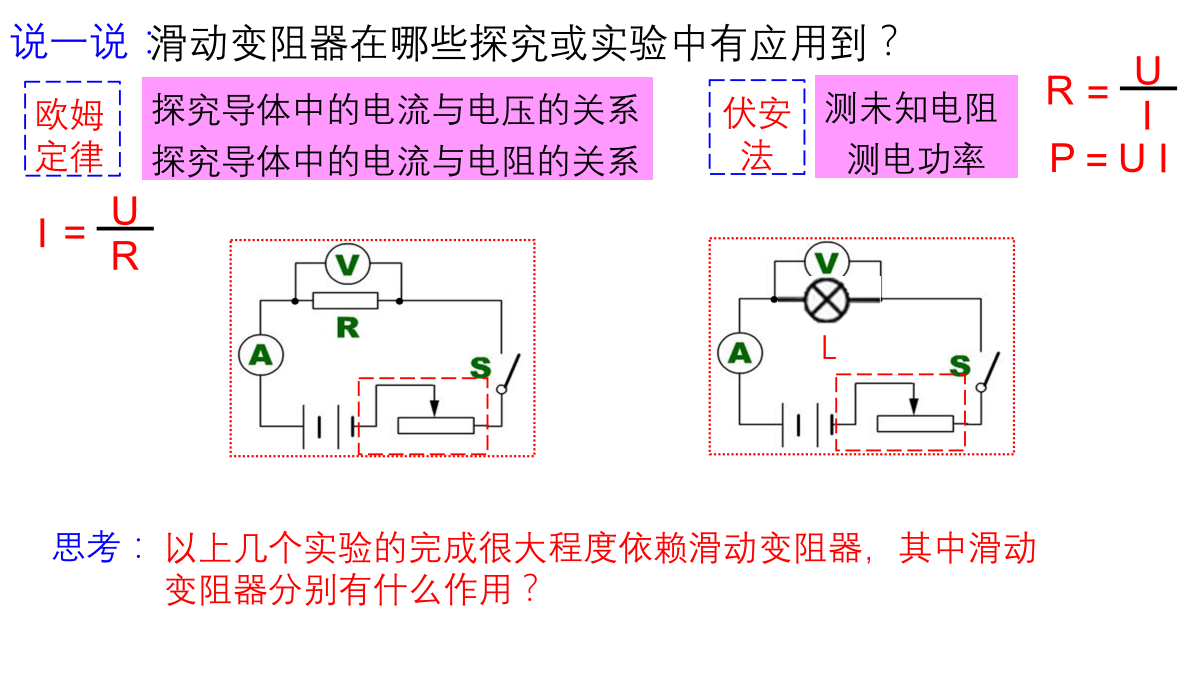

电路中滑动变阻器的应用L电子秤在使用过程中类似于压力测量仪，压力表实际上是个电流表或电压表，可以反映弹簧上方金属片受到压力的大小。以下是该电子秤测量可能的几种原理图（电表未画出），为完善压力测量仪电路的设计，请同学们在适当位置补充电表（提供导线）。以上三种电路设计都满足压力增大电表示数增大，请同学们判断在实际使用中哪个更适用？AD例.探究“电压不变时，电流与电阻的关系”时电路图和实物图如甲、乙所示，电源电压为6V，老师用5Ω、10Ω的电阻做完实验后，保持滑动变阻器的滑片在电压表为2V的位置不变。接着老师把R换为20Ω的电阻接入电路时，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，是因为__________________________，为完成整个实验，应该选取滑动变阻器_____(填字母)。例.(2018•温州)为了探究“电流与电阻的关系”，小明用阻值不同的定值电阻电压为6伏的电源、滑动变阻器（20Ω，2.5A）等器材按图甲方式连接电路进行如下实验。
换用0--0.6A量程A提升1、
