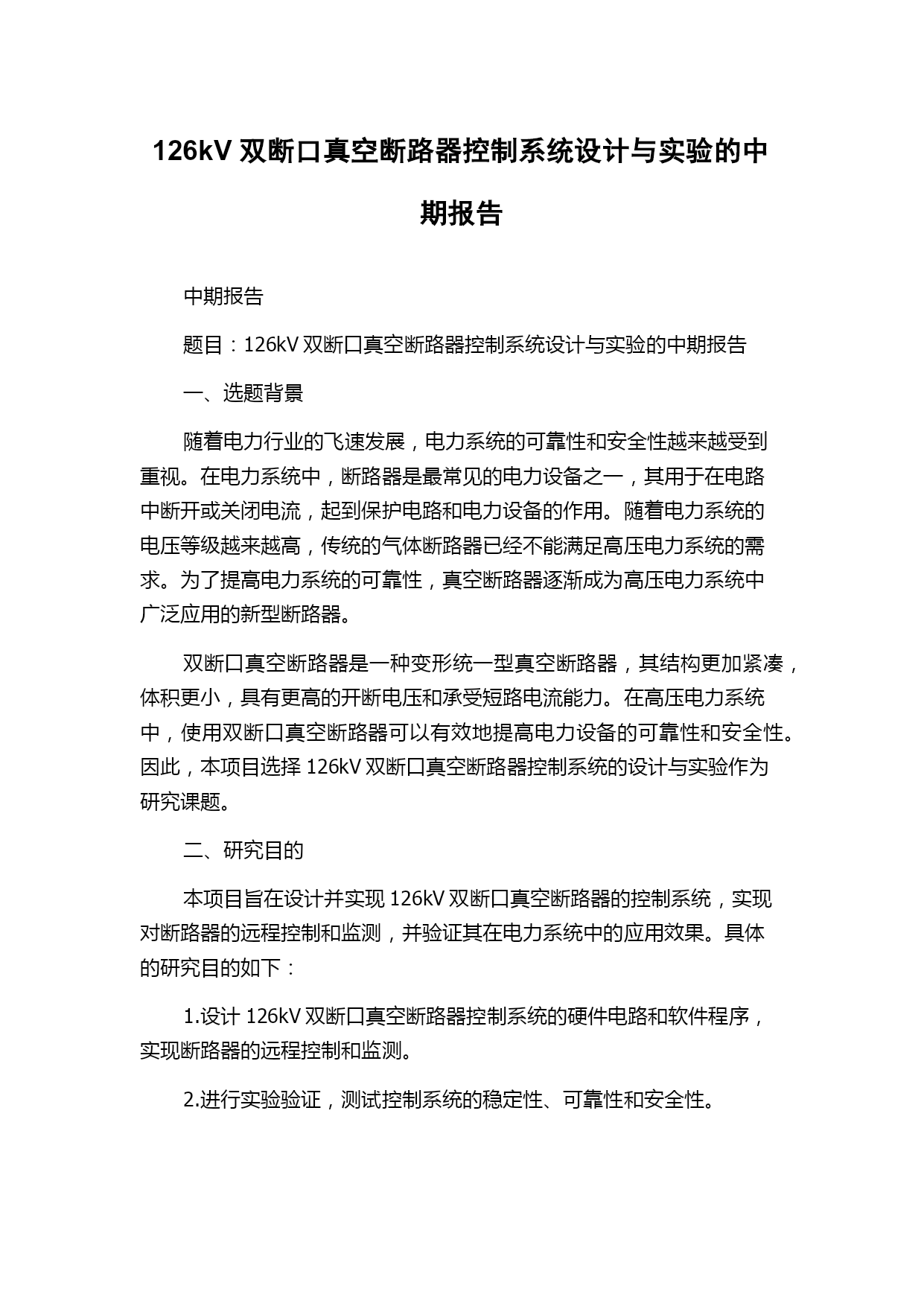

126kV双断口真空断路器控制系统设计与实验的中期报告
中期报告
题目：126kV双断口真空断路器控制系统设计与实验的中期报告
一、选题背景
随着电力行业的飞速发展，电力系统的可靠性和安全性越来越受到重视。在电力系统中，断路器是最常见的电力设备之一，其用于在电路中断开或关闭电流，起到保护电路和电力设备的作用。随着电力系统的电压等级越来越高，传统的气体断路器已经不能满足高压电力系统的需求。为了提高电力系统的可靠性，真空断路器逐渐成为高压电力系统中广泛应用的新型断路器。
双断口真空断路器是一种变形统一型真空断路器，其结构更加紧凑，体积更小，具有更高的开断电压和承受短路电流能力。在高压电力系统中，使用双断口真空断路器可以有效地提高电力设备的可靠性和安全性。因此，本项目选择126kV双断口真空断路器控制系统的设计与实验作为研究课题。
二、研究目的
本项目旨在设计并实现126kV双断口真空断路器的控制系统，实现对断路器的远程控制和监测，并验证其在电力系统中的应用效果。具体的研究目的如下：
1.设计126kV双断口真空断路器控制系统的硬件电路和软件程序，实现断路器的远程控制和监测。
2.进行实验验证，测试控制系统的稳定性、可靠性和安全性。
3.探究126kV双断口真空断路器在高压电力系统中的应用效果，评价其在提高电网可靠性和安全性方面的作用。
三、研究内容
本项目的研究内容主要包括以下几个方面：
1.基于STM32微控制器设计126kV双断口真空断路器控制系统的硬件电路，并通过PCB设计软件进行电路板的布线和制版。
2.使用LabVIEW软件开发控制系统的监测界面，实现对高压电路中的电压、电流、温度等参数的实时监测和记录，并实现对断路器的远程控制。
3.制作实验用的高压电路样板，并在模拟电路中进行断路器的控制和监测实验。
4.对实验数据进行分析和统计，评价控制系统的性能和安全性，并探究126kV双断口真空断路器在高压电力系统中的应用效果。
四、研究方法
本项目采用以下研究方法：
1.文献资料法。通过查阅相关电力系统和断路器方面的文献，了解和掌握高压电力系统中断路器的工作原理、控制方法和应用情况，为实验的设计和验证提供理论基础和操作指导。
2.实验法。通过制作实验用的高压电路样板和控制系统，在模拟电路中进行断路器的控制和监测实验，并记录实验数据，对实验结果进行分析和评价。
3.硬件和软件设计法。根据实验的需求和分析结果，采用STM32微控制器作为控制系统的核心芯片，设计控制系统的硬件电路和软件程序，并通过PCB设计软件进行电路板的布线和制版。
五、预期收获
本项目的预期收获如下：

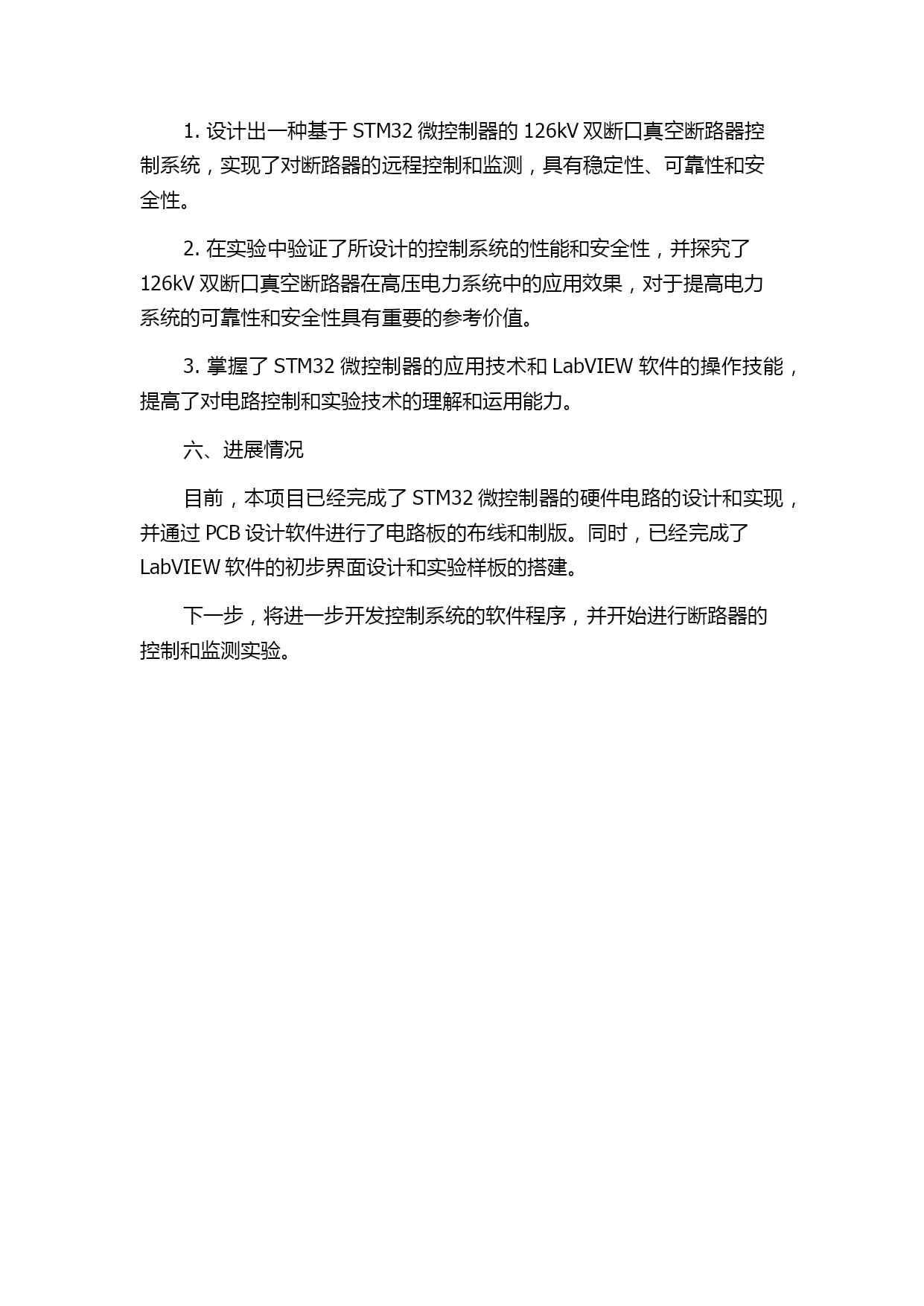

1.设计出一种基于STM32微控制器的126kV双断口真空断路器控制系统，实现了对断路器的远程控制和监测，具有稳定性、可靠性和安全性。
2.在实验中验证了所设计的控制系统的性能和安全性，并探究了126kV双断口真空断路器在高压电力系统中的应用效果，对于提高电力系统的可靠性和安全性具有重要的参考价值。
3.掌握了STM32微控制器的应用技术和LabVIEW软件的操作技能，提高了对电路控制和实验技术的理解和运用能力。
六、进展情况
目前，本项目已经完成了STM32微控制器的硬件电路的设计和实现，并通过PCB设计软件进行了电路板的布线和制版。同时，已经完成了LabVIEW软件的初步界面设计和实验样板的搭建。
下一步，将进一步开发控制系统的软件程序，并开始进行断路器的控制和监测实验。
