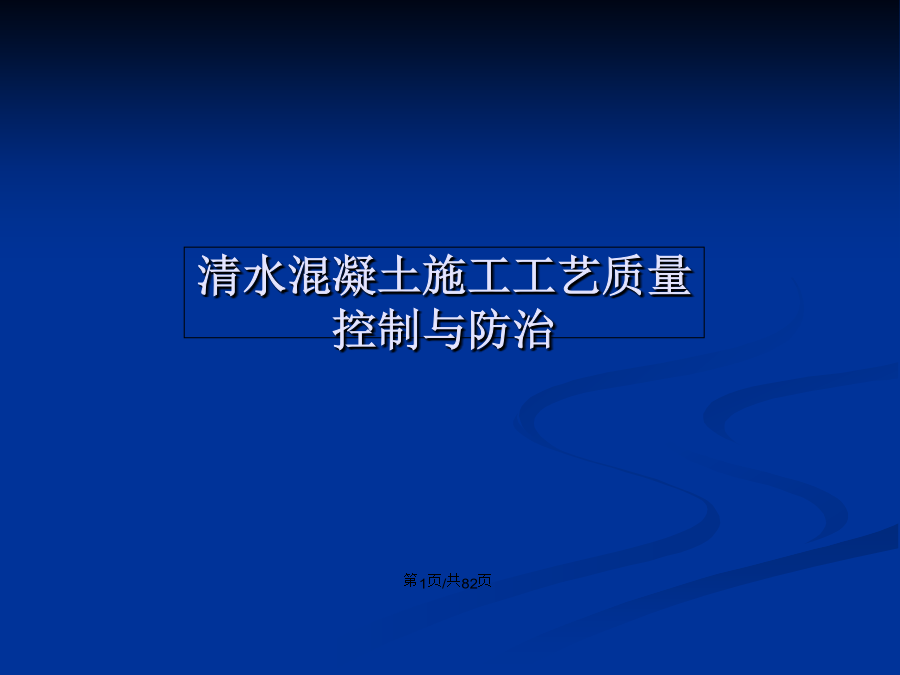

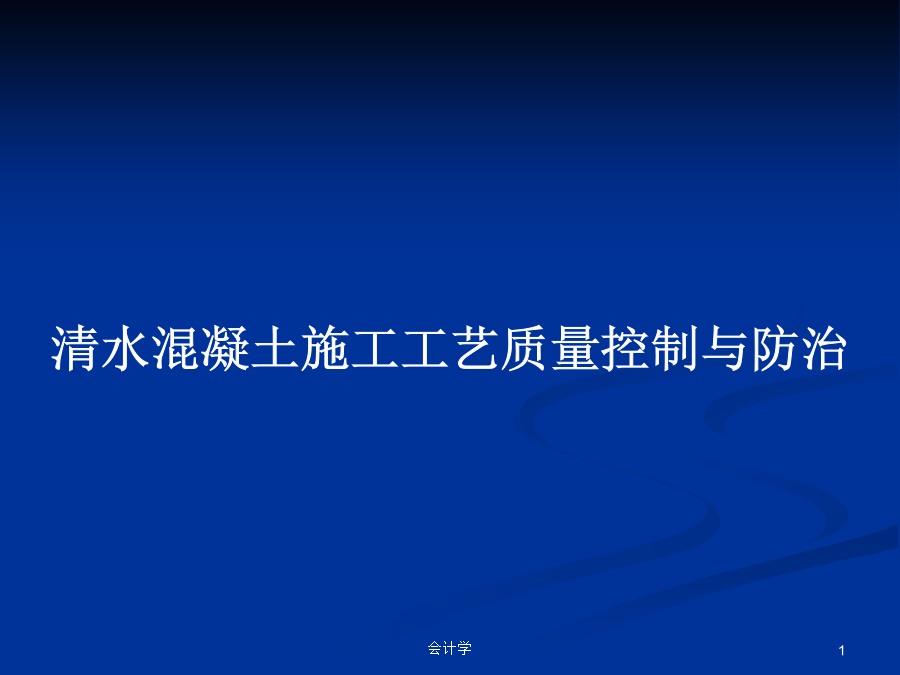

清水混凝土施工工艺质量控制与防治.pptx

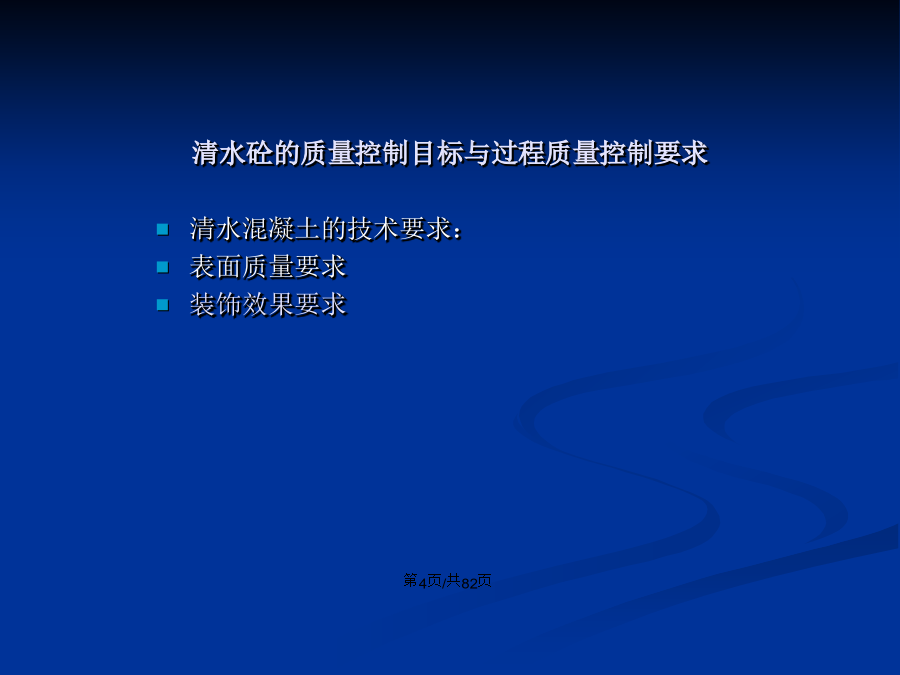

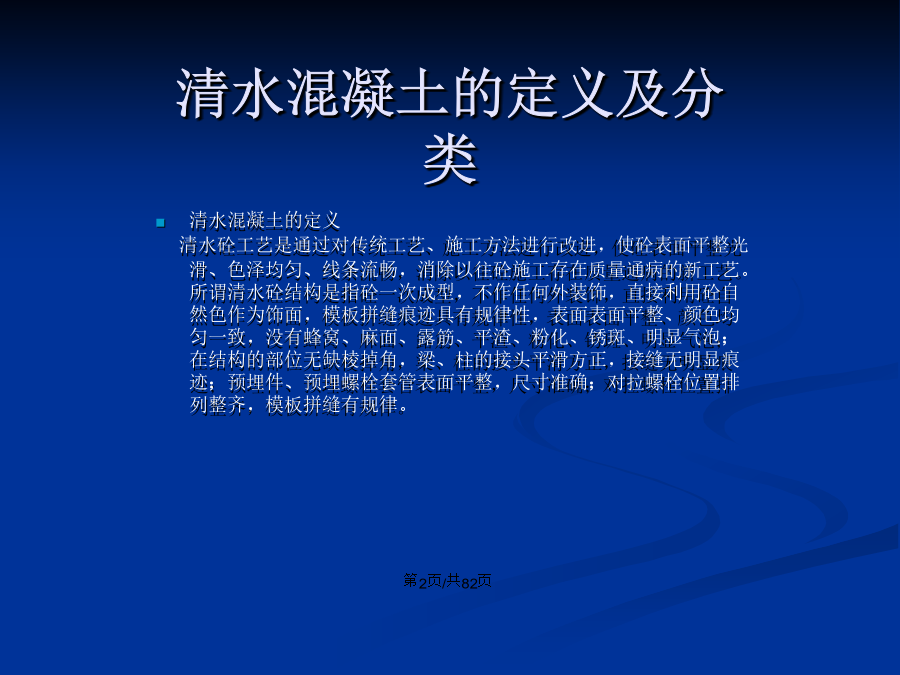

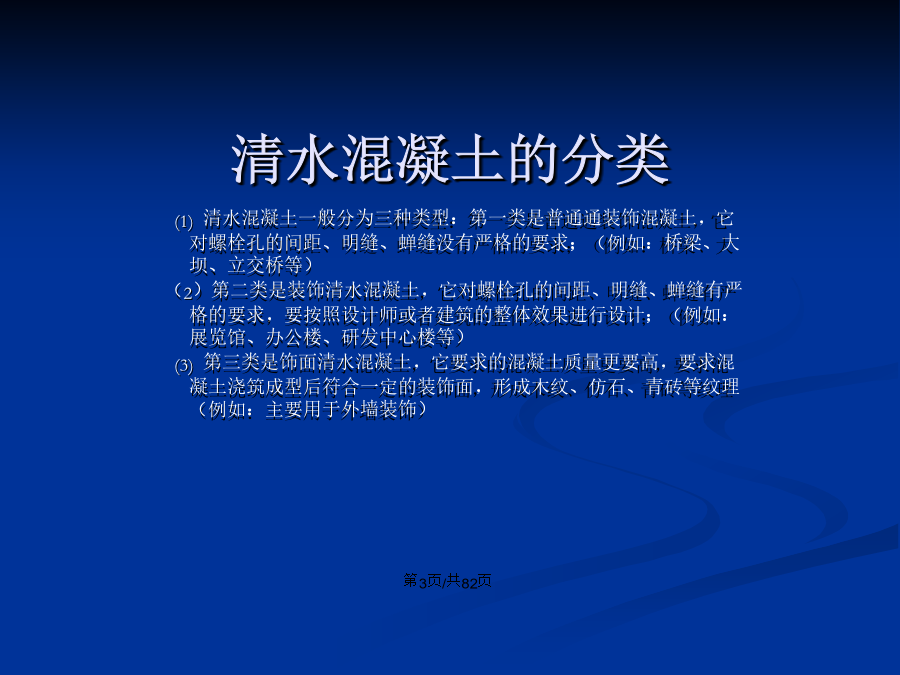

会计学清水混凝土施工工艺质量控制与防治清水混凝土的定义及分类清水混凝土的分类清水砼的质量控制目标与过程质量控制要求表面质量要求装饰效果要求过程控制要求施工准备1、技术准备2.模板及配件的选择和使用(1).模板体系的选型依据(2).模板选型与设计以胶合板为面板的模板，应选择质地坚硬、表面平整光洁、色泽均匀、厚薄一致的优质胶合板。覆膜要求厚度均匀、平整光洁、耐磨性高，覆膜质量≥120g/m2。模板的肋和背楞顺直整齐，模板厚度均匀一致。钢模板应选择5~6mm厚原平板作面板，表面平整光洁，无凹凸、伤痕、修补痕迹。认真检查模板及配件的规格、数量、产品质量，做到管理有序，对号入座。模板表面不得弹放墨汁、油漆写字编号，避免污染砼表面。除预留穿墙螺栓孔外，不得随意打孔、开洞、刻划、敲钉。脱模剂应选用对砼表面质量和颜色不产生影响的优质脱模剂。明缝条截面形式可根据工程具体情况确定，要求能顺利拆除。深度不宜大于20mm4.钢筋工程5.砼材料准备四、模板支撑施工4.1定位放线模板的轴线的定位：框架柱以地坪上弹出的控制线为准；框架梁以框架柱及地坪上弹出的控制线进行双控。模板的标高限位：框架柱模板控制上口标高，梁模板标高控制以框架柱及钢管托楞为准进行双控；板以梁柱为准。每次放线时，均设专人跟综校核。4.2支撑体系注意事项立杆的承载能力：立杆的承载能力对于本方案的设计着重点在于扫地杆的布置。立杆纵横向均应布置扫地杆，仅布置一个方向将影响到支撑立杆的体外稳定性能。支撑体系整体稳定性：砼浇筑过程中所产生水平方向荷载必须通过脚手架有效传替到基础，而不影响支撑体系的整体稳定性。因而剪刀撑的布置对于清水砼的质量控制相当重要。本支撑体系纵横向每间距两跨布置450剪力撑。剪刀撑须在全高范围内布置，剪刀撑基脚须牢牢撑在砼基础上，以保证剪刀撑的有效传力。而无论是框架柱还是砼墙，其侧面均布置钢管扣件斜撑，框架柱每面上下一道；砼墙上下各一道并间隔1000布置。同时钢管扣件排架四周水平横杆均须顶撑于框架柱或结构梁或砼墙体；必要时采用钢管扣件扣箍与钢管扣件排架相连。抗挠度变形：对于跨度不小于4m框架梁及结构板，按1/1000进行起拱，以保证砼浇筑后梁板的平直度。钢管扣件支撑的搭设应横平竖直，接头错开，接头在同一位置上的比例不得超过50%。4.3模板支撑的施工配模设计时同时须注意：模板设计要充分考虑在拼装和拆除方面的方便性．支撑的牢固性和简便性，并保持较好的强度、刚度、稳稳定性及整体拼装后的平整度；模板的接缝部位、对拉螺栓和施工缝的设置位置、形式和尺寸须经设计师认可；配模方式同时须取得监理工程师的认可。4.4模板制作与布置施工模板安装完毕后，应由专业人员对轴线、标高、尺寸、支撑系统、扣件螺栓进行全面检查，浇筑混凝土过程中应有技术好、责任心强的木工“看模”，发现问题及时报告指挥人员。模板安装流程：柱钢筋绑扎验收通过→安装柱模板→检查验收柱模板→安装梁底模→安装梁侧模→安装平台板→梁钢筋绑扎→梁侧模封闭→检查验收、节点处理、局部节点板缝处理→下道工序。为防时间过长，板面模板变形，楼板胶合板模板下的木方背楞应与钢管扣件横楞固定，固定方法可采用穿孔铅丝固定。特殊部位的处理方法：室内柱脚柱模板底部设20㎜厚木条，砼浇筑前采用发泡剂进行封缝，以方便柱模的拆除。与外幕墙相关的砼面线条处理：此线条位置亦是模板拼装接缝位置，在模板接缝位置上预留固定分隔线槽。分隔线槽采用塑料或铝合金，其表面颜色与铝合金幕墙相配。其位置严格按设计图所确定位置设定。线槽的深度10㎜，宽度20㎜。砼墙装饰线型：同样是模板接缝，采用在模板接缝位置上固定分隔线槽，线槽的颜色与砼颜色一致。檐口滴水槽：可在模板上精确定出滴水线位置线，固定塑料滴水线槽。楼梯模板：在框架结构施工时，预留插筋，后序施工，以保证楼梯的清水砼质量，其滴水线亦采用预埋塑料线槽的方法。对拉螺栓的处理：对于砼墙，其对拉螺栓位置严格按设计图所示布置。内侧框架柱及框架梁布置对拉螺栓时，其位置应平直、间距一致，偏差不大于3㎜。对拉螺栓的布置方法：施工时在对拉螺栓位置上加套硬质厚皮PVC管，管材长度与梁宽、柱宽或墙厚一致，两端均有限制位置及密封防止漏浆的档圈，对拉螺栓上涂抹黄油同此孔穿入，混凝土浇筑后3d后可将对拉螺栓抽出。楼层分隔线：楼层分隔线位置高出结构标高50㎜+10㎜的位置，如第一施工至结构标高，则相应会出现两条分隔线。处理办法：框架柱外侧模板高出楼层结构标高70㎜，上口内侧设分隔线条，内侧则根据柱截面尺寸采用L70×45×4的角铁制作开口框，固定在楼层楼板上的支垫上，框架柱部位砼浇筑时，高出楼层标高70㎜。而外侧框架柱外模待上部结构砼浇筑完毕后拆除。角铁开口框的定位，可利用拉细钢丝通线进行控制。这样即保证了线条的位置，同时高出部位又是第二次柱制模时的控制线，也防
