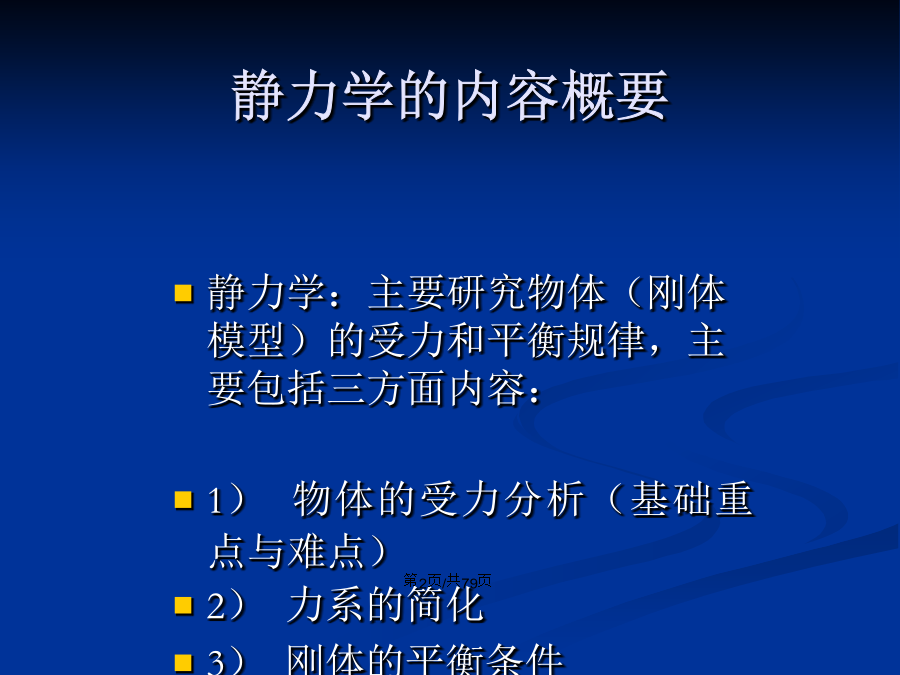

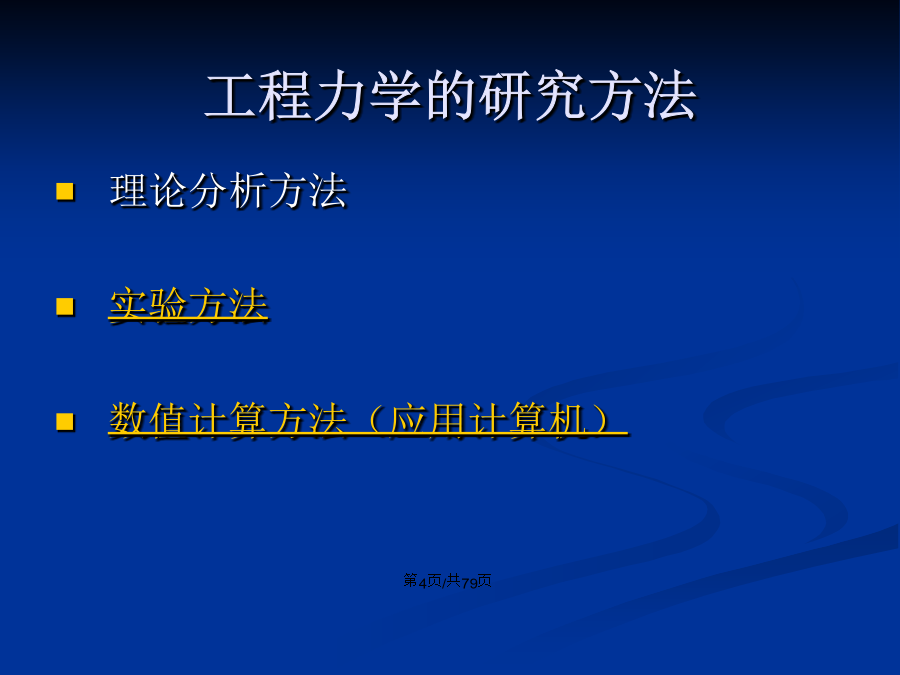

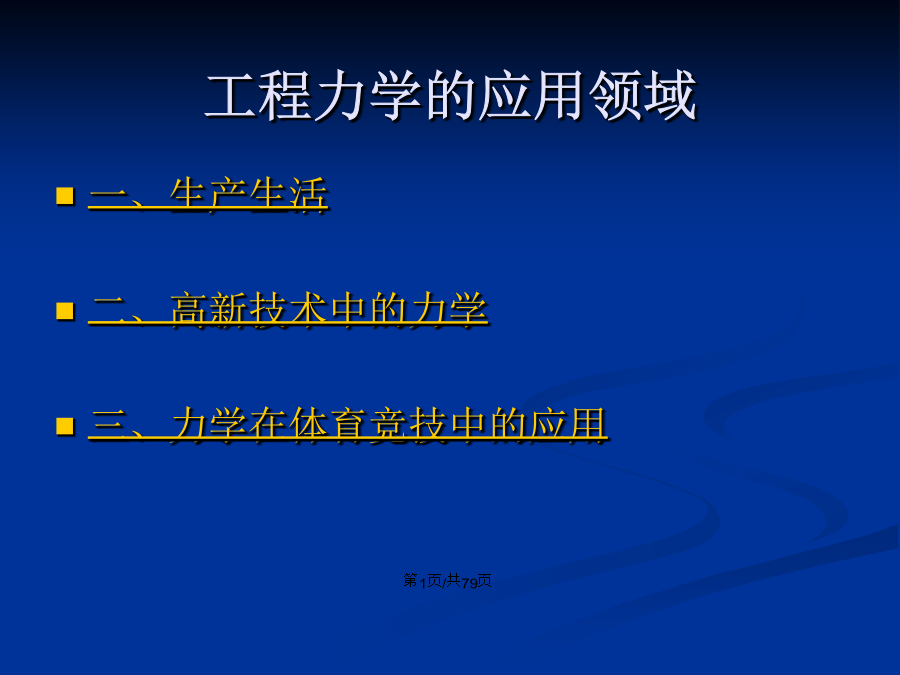

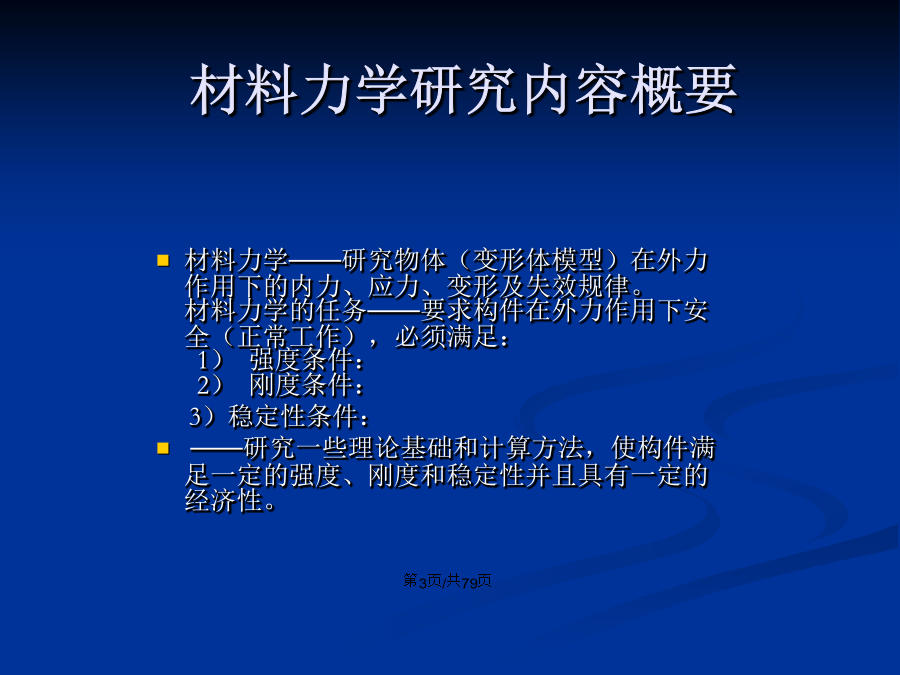

会计学工程力学的应用领域静力学的内容概要材料力学研究内容概要工程力学的研究方法上海南浦大桥大型水利工程设施爆破时烟囱怎样倒蹋雷达跟踪目标工程力学在体育竞技中的应用赛车结构/飞机静载试验汽车碰撞飞鸟与空中客车机翼相撞第一篇静力学第一章静力学基础§1-1静力学基本概念刚
体变形体变形体模型刚体模型力和力系力是物体间相互的机械作用，这种作用使物体的机械运动状态发生变化，或使物体发生变形。
力的三要素：大小、方向、作用点
力效应：力具有运动效应和变形效应，运动效应又称外效应；变形效应称为内效应。
对于刚体来说，力只具有运动效应
而对于变形体来说，则两种效应皆有
力的单位：N(牛顿)，kN(千牛)集中力分布力三、平衡的概念§1-2静力学公理作用于物体上同一点上的两个力，可以合成为一个合力.合力的作用点仍在该点，合力的大小和方向是以这两个力为边所做的平行四边形的对角线来表示。作用于刚体上的两个力平衡的必要充分条件是：这两个力大小相等，方向相反，作用于同一直线上
3作用与反作用原理4加减平衡力系公理2024/9/142024/9/14(3)固定铰链约束与中间铰约束(4)辊轴约束（活动铰支座、辊轴支座）(5)轴承约束

滑动轴承约束和滚动轴承中的径向轴承（向心轴承）约束没有止推作用，只有垂直于轴线方向的径向反力，当该反力的方向不能预先确定时，通常用在径向平面内互相垂直的两个分力来表示。向心推力轴承约束有几种?每种对应的反力方向你都熟练掌握了吗?（2）柔索约束——张力2024/9/14受力分析的任务（1）取分离体：根据问题的要求确定研究对象，将它从周围物体的约束中分离出来，单独画出研究对象的轮廓图形；
（2）画已知力：载荷，特意指明的重力等，不特意指明重力的构件都是不考虑重力的；
（3）画约束反力：确定约束类型，根据约束性质画出约束反力。根据研究对象与周围物体的联系，由约束性质分析约束力，并应用有关平衡条件（二力构件、三力平衡汇交原理等）、作用与反作用定律分析隔离体上所受各力的位置、作用线及可能方向；
4.受力图例1-2例1-3取梁，其受力图如图(c)例1-4系统整体受力图如图（d）所示考虑到左拱三个力作用下平衡，也可按三力平衡汇交定理画出左拱的受力图，如图（e）所示讨论：若左、右两拱都考虑自重，如何画出各受力图？例1-5梯子左边部分受力图如图（c）所示整体受力图如图（e）所示受力分析练习圆盘的受力图C简单刚架的受力分析曲柄冲压机受力分析思考题如图所示，各物体处于平衡，试判断各图中所画受力图是否正确？原因何在？画受力图的注意事项*是否与二力构件相连，是,则由二力构件的分离体图确定二力构件的连接点受力方向，而它的相反方向（反作用力的方向）就是所求方向;
*研究对象是否是三力构件，是，则已知两个受力方向，可利用三力平衡汇交定理确定方向;
*根据主动力系和约束的性质确定反力方向;
*有时可考虑用结构的整体分析确定反力方向.结构的全面受力分析小结3．约束与约束反力
物体受周围其他物体的限制，使它沿某些方向的运动成为不可能，这些周围物体叫做该物体的约束。约束对被约束物体的作用力，叫约束反力。
分析约束反力不能根据被约束物体的运动趋势，而是根据约束的性质，要看约束怎样限制物体的运动。
对工程中的几种基本类型约束要能正确理解，熟练掌握。
4．受力图
画受力图是力学中重要的一环，若受力图错了，分析和计算也必将导致错误的结果。因此，画受力图，读者应认真对待，反复练习。
画受力图的步骤，可大致归纳如下：
（1）首先根据问题的要求确定研究对象，并将确定的研究对象，从周围物体的约束中分离出来。
（2）画已知力，例如重力、载荷等。
（3）画约束反力。先分析研究对象和周围物体的连接属于哪类约束，再根据约束性质画约束反力。

讨论一.关于约束二.关于二力构件与
三力汇交的讨论二力平衡、二力构件分析下列结构中各构件的受力;
讨论哪些构件属于二力构件与
三力汇交
