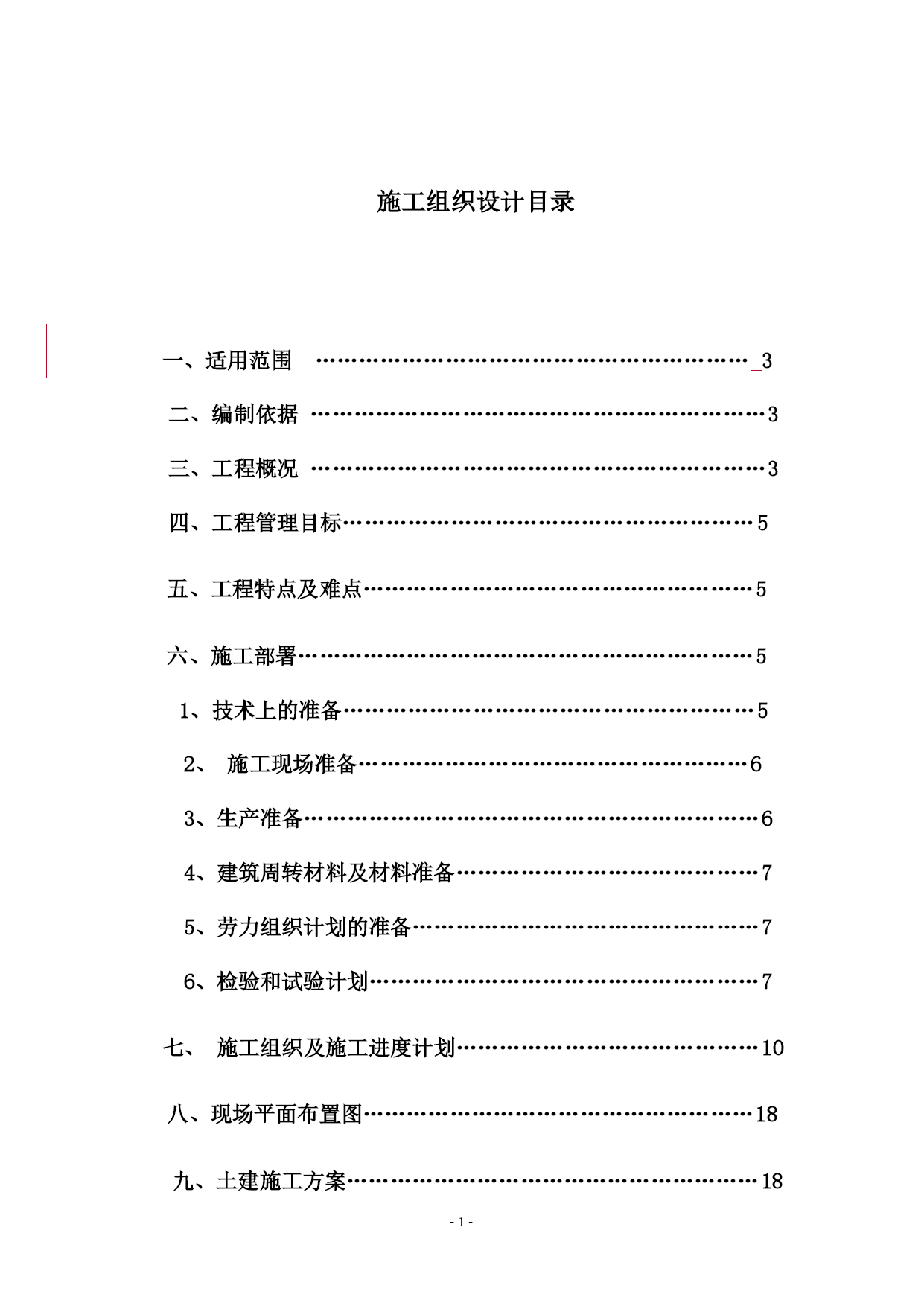

施工组织设计目录

一、适用范围……………………………………………………3
二、编制依据………………………………………………………3
三、工程概况………………………………………………………3
四、工程管理目标…………………………………………………5
五、工程特点及难点………………………………………………5
六、施工部署………………………………………………………5
1、技术上的准备…………………………………………………5
2、施工现场准备………………………………………………6
3、生产准备………………………………………………………6
4、建筑周转材料及材料准备……………………………………7
5、劳力组织计划的准备…………………………………………7
6、检验和试验计划………………………………………………7
七、施工组织及施工进度计划……………………………………10
八、现场平面布置图………………………………………………18
九、土建施工方案…………………………………………………18
1、地下防水施工…………………………………………………18
2、砂石垫层施工…………………………………………………18
3、脚手架施工……………………………………………………21
4、条形基础及筏板施工………………………………………27
5、工程测量施工…………………………………………………27
6、钢筋工程施工…………………………………………………31
7、模板工程施工…………………………………………………35
8、砖砌体施工……………………………………………………38
9、防水工程施工方案……………………………………………41
10、内外装饰施工…………………………………………………44
11、土方回填施工…………………………………………………49
十、质量保证措施……………………………………………………51
十一、工期保证措施…………………………………………………59
十二、施工技术措施…………………………………………………61
十三、安全施工措施………………………………………………67

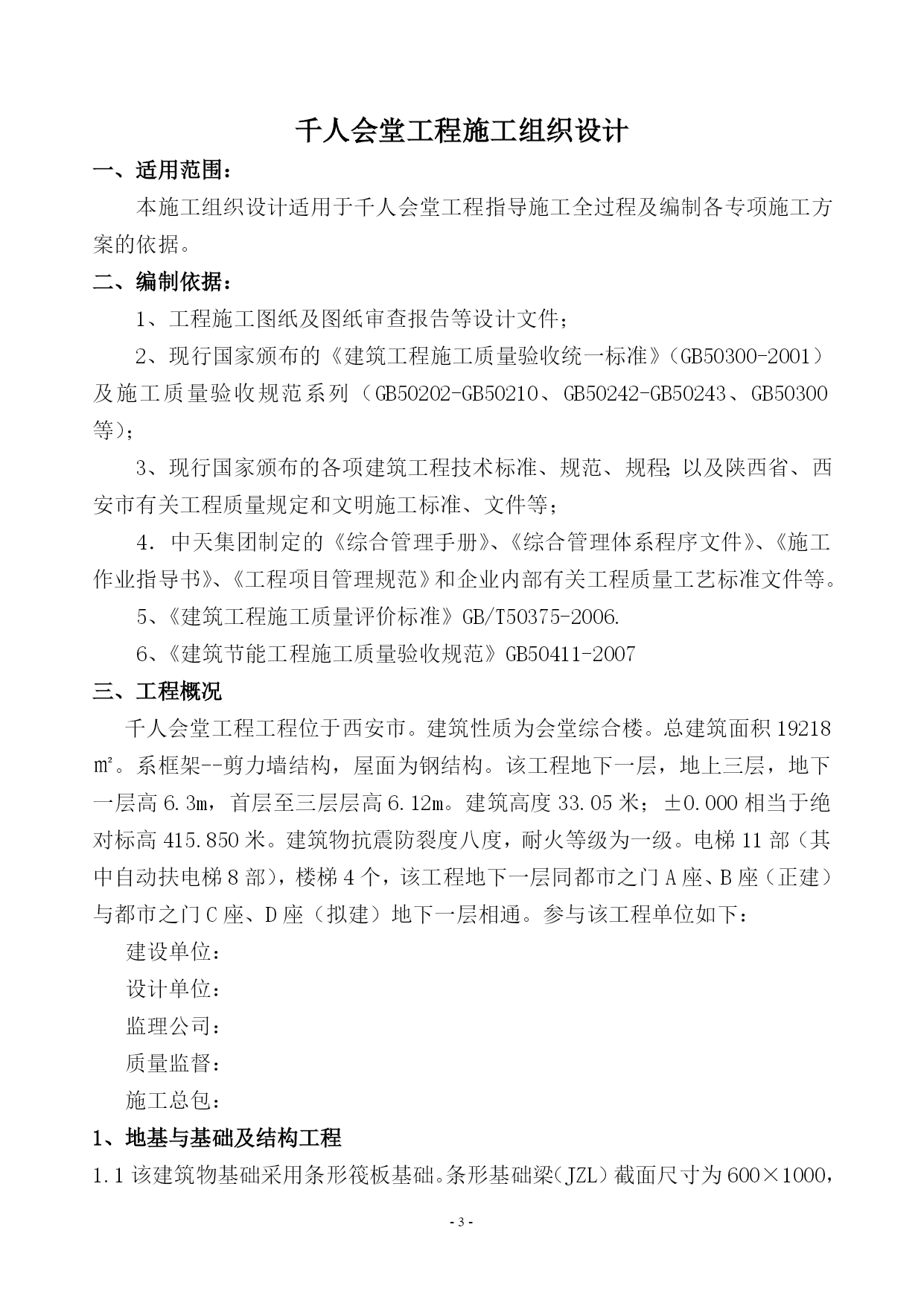

千人会堂工程施工组织设计
一、适用范围：
本施工组织设计适用于千人会堂工程指导施工全过程及编制各专项施工方案的依据。
二、编制依据：
1、工程施工图纸及图纸审查报告等设计文件；
2、现行国家颁布的《建筑工程施工质量验收统一标准》（GB50300-2001）及施工质量验收规范系列（GB50202-GB50210、GB50242-GB50243、GB50300等）；
3、现行国家颁布的各项建筑工程技术标准、规范、规程；以及陕西省、西安市有关工程质量规定和文明施工标准、文件等；
4．中天集团制定的《综合管理手册》、《综合管理体系程序文件》、《施工作业指导书》、《工程项目管理规范》和企业内部有关工程质量工艺标准文件等。
5、《建筑工程施工质量评价标准》GB/T50375-2006.
6、《建筑节能工程施工质量验收规范》GB50411-2007
三、工程概况
千人会堂工程工程位于西安市。建筑性质为会堂综合楼。总建筑面积19218㎡。系框架--剪力墙结构，屋面为钢结构。该工程地下一层，地上三层，地下一层高6.3m，首层至三层层高6.12m。建筑高度33.05米；±0.000相当于绝对标高415.850米。建筑物抗震防裂度八度，耐火等级为一级。电梯11部（其中自动扶电梯8部），楼梯4个，该工程地下一层同都市之门A座、B座（正建）与都市之门C座、D座（拟建）地下一层相通。参与该工程单位如下：
建设单位：
设计单位：
监理公司：
质量监督：
施工总包：
1、地基与基础及结构工程

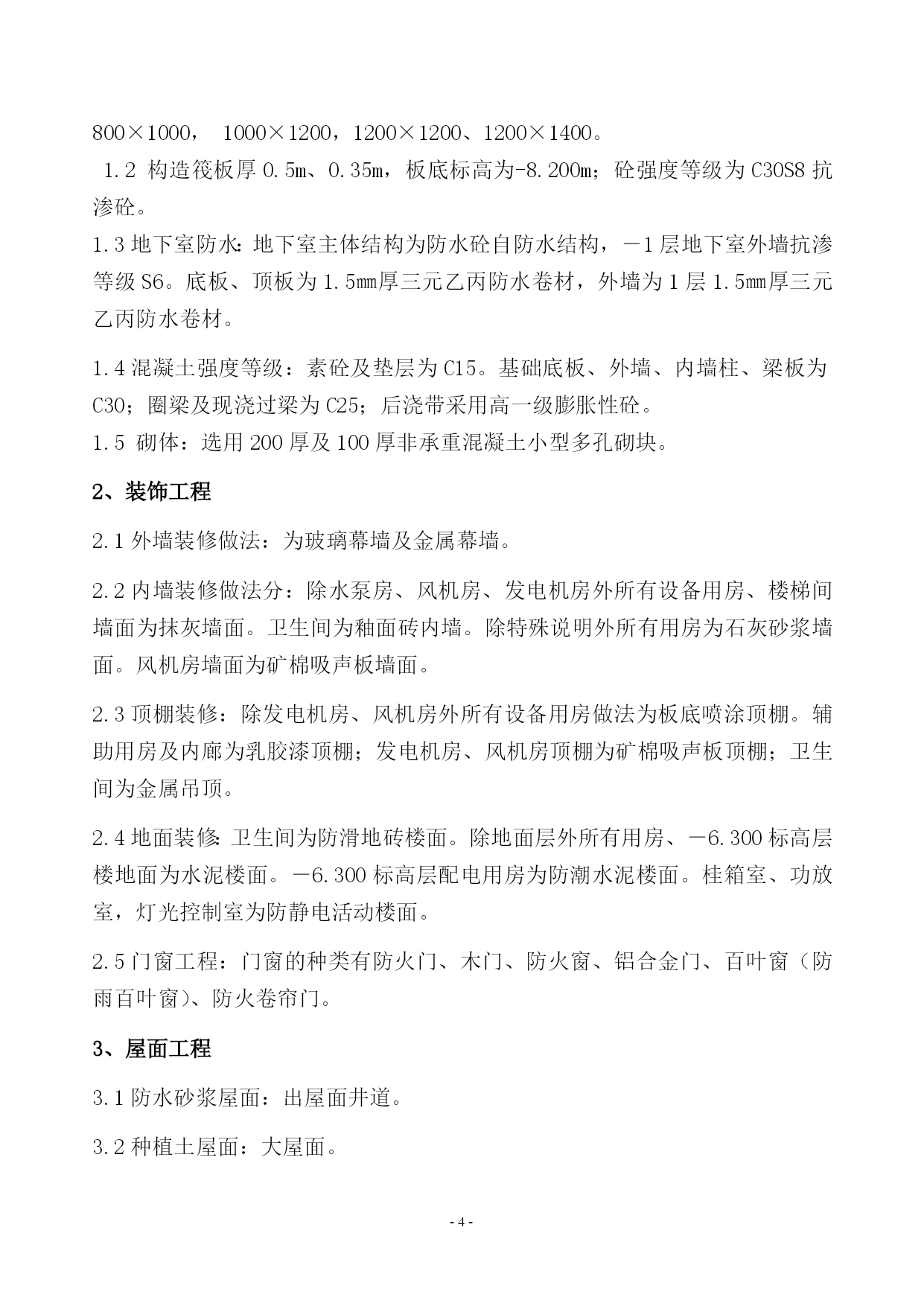

1.1该建筑物基础采用条形筏板基础。条形基础梁（JZL）截面尺寸为600×1000，800×1000，1000×1200，1200×1200、1200×1400。
1.2构造筏板厚0.5m、0.35m，板底标高为-8.200m；砼强度等级为C30S8抗渗砼。
1.3地下室防水：地下室主体结构为防水砼自防水结构，－1层地下室外墙抗渗等级S6。底板、顶板为1.5㎜厚三元乙丙防水卷材，外墙为1层1.5㎜厚三元乙丙防水卷材。
1.4混凝土强度等级：素砼及垫层为C15。基础底板、外墙、内墙柱、梁板为C30；圈梁及现浇过梁为C25；后浇带采用高一级膨胀性砼。
1.5砌体：选用200厚及100厚非承重混凝土小型多孔砌块。
2、装饰工程
2.1外墙装修做法：为玻璃幕墙及金属幕墙。
2.2内墙装修做法分：除水泵房、风机房、发电机房外所有设备用房、楼梯间墙面为抹灰墙面。卫生间为釉面砖内墙。除特殊说明外所有用房为石灰砂浆墙面。风机房墙面为矿棉吸声板墙面。
2.3顶棚装修：除发电
