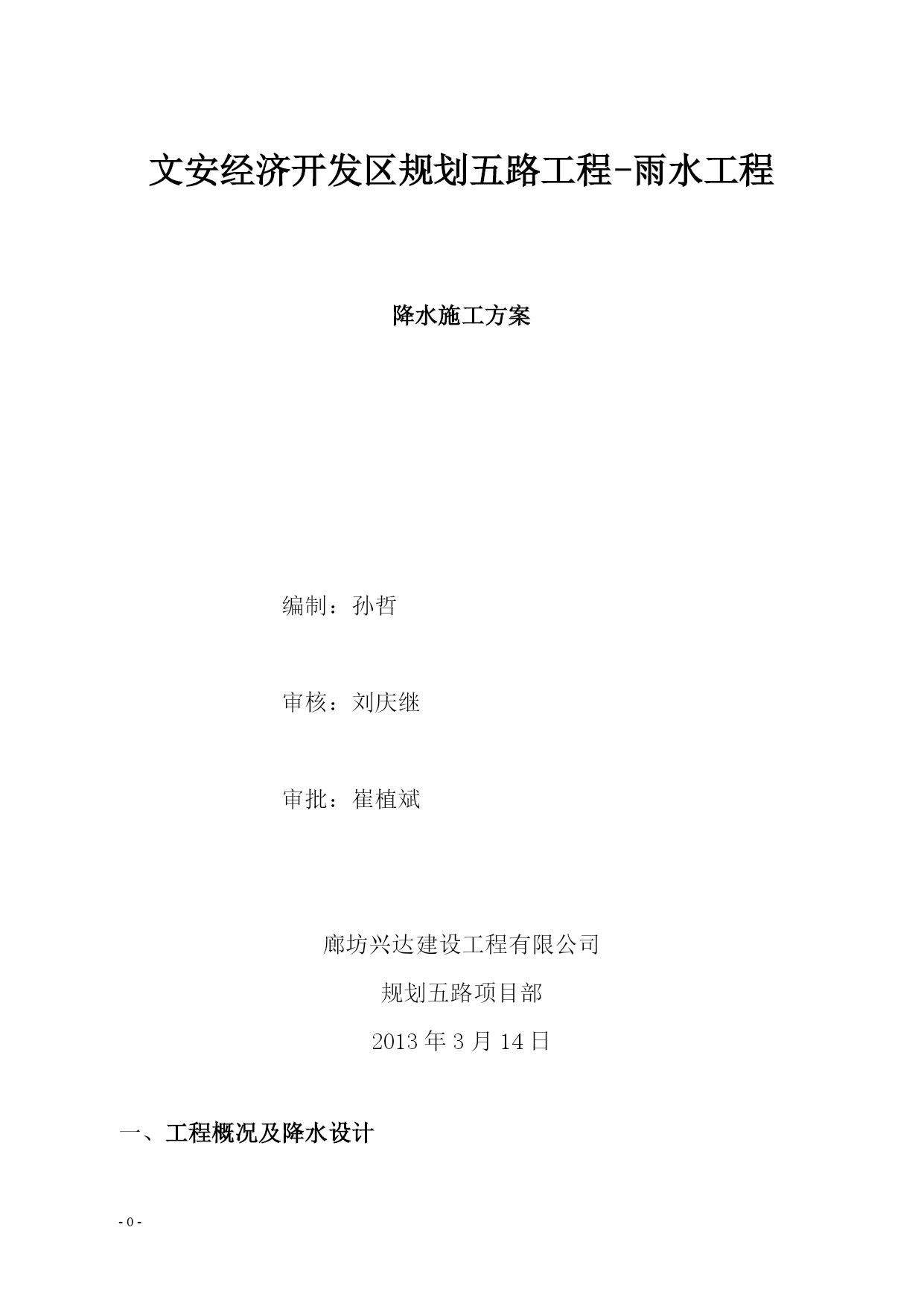

文安经济开发区规划五路工程-雨水工程

降水施工方案

编制：孙哲

审核：刘庆继

审批：崔植斌

廊坊兴达建设工程有限公司
规划五路项目部
2013年3月14日

一、工程概况及降水设计

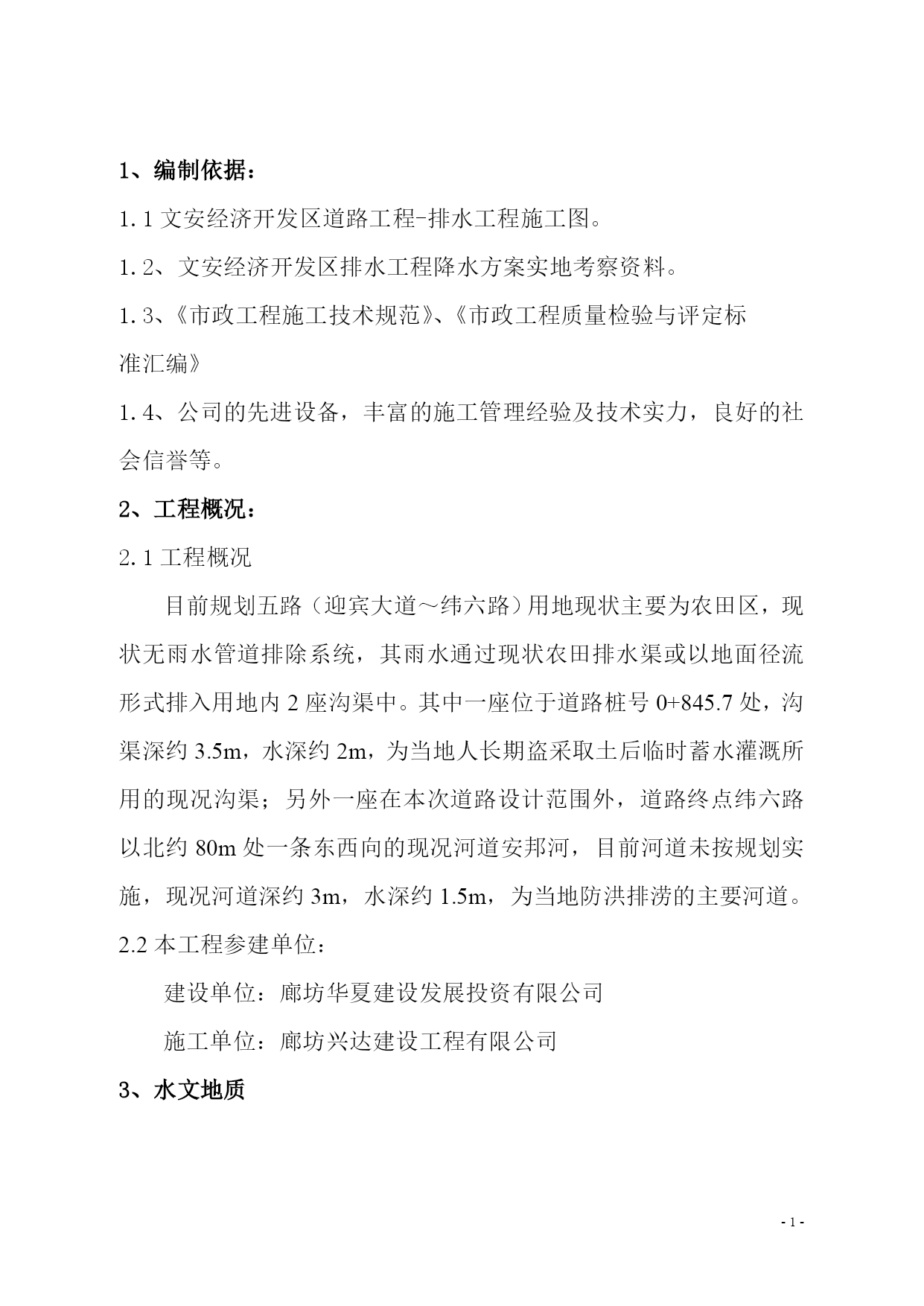

1、编制依据：
1.1文安经济开发区道路工程-排水工程施工图。
1.2、FILENAME文安经济开发区排水工程降水方案实地考察资料。
1.3、《市政工程施工技术规范》、《市政工程质量检验与评定标
准汇编》
1.4、公司的先进设备，丰富的施工管理经验及技术实力，良好的社会信誉等。
2、工程概况：
2.1工程概况
目前规划五路（迎宾大道～纬六路）用地现状主要为农田区，现状无雨水管道排除系统，其雨水通过现状农田排水渠或以地面径流形式排入用地内2座沟渠中。其中一座位于道路桩号0+845.7处，沟渠深约3.5m，水深约2m，为当地人长期盗采取土后临时蓄水灌溉所用的现况沟渠；另外一座在本次道路设计范围外，道路终点纬六路以北约80m处一条东西向的现况河道安邦河，目前河道未按规划实施，现况河道深约3m，水深约1.5m，为当地防洪排涝的主要河道。
2.2本工程参建单位：
建设单位：廊坊华夏建设发展投资有限公司
施工单位：廊坊兴达建设工程有限公司
3、水文地质

地下水概况：根据廊坊兴达建设工程有限公司提供的地下水勘察：从道路桩号k0+200地下水高程0.2m至k1+200地下水位高程1.6m逐渐递增，水质对砼结构有微弱腐蚀性，对钢筋砼结构有弱腐蚀性。
4、降水井设计
根据工程地勘报告及以往施工经验，本工程降水采用单排井点降水法。
抽水井为Φ300mm,纵向间距为10m，详见平面布置图及断面示意图。
抽水井构造为：Φ300的无砂混凝土管，管井沉淀管深度取1m，填料采用2~4mm砾料。

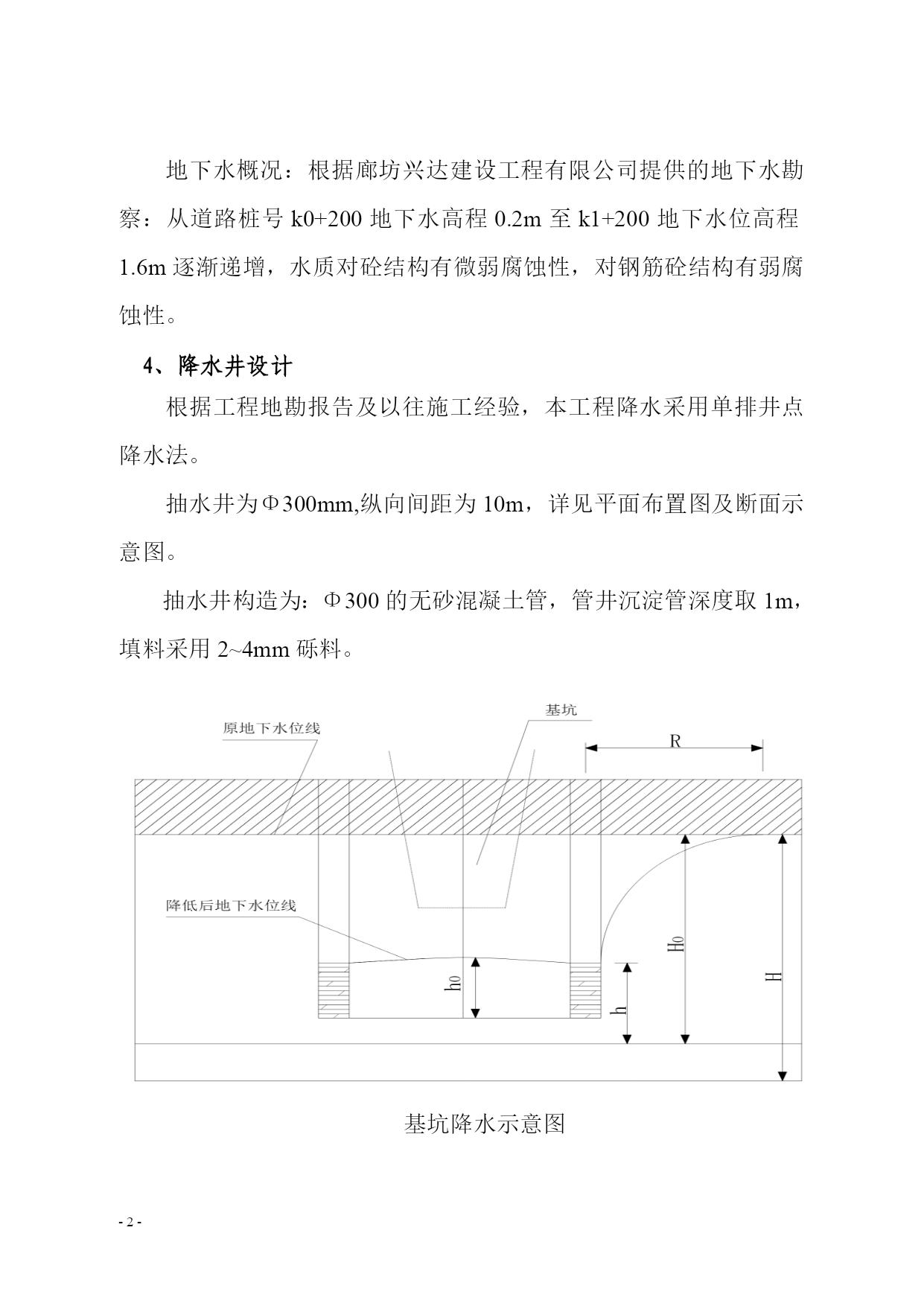

基坑降水示意图

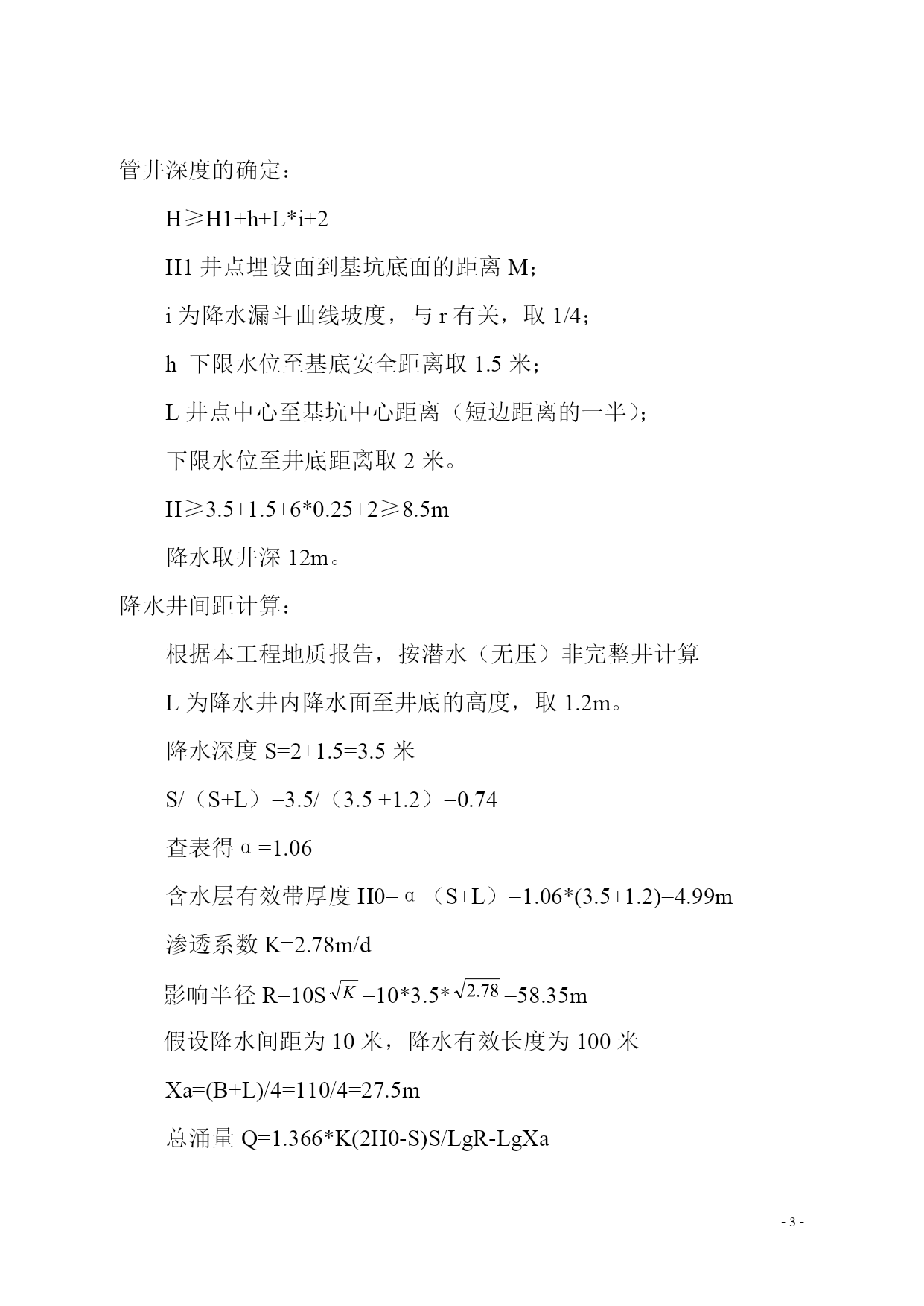

管井深度的确定：
H≥H1+h+L*i+2
H1井点埋设面到基坑底面的距离M；
i为降水漏斗曲线坡度，与r有关，取1/4；
h下限水位至基底安全距离取1.5米；
L井点中心至基坑中心距离（短边距离的一半）；
下限水位至井底距离取2米。
H≥3.5+1.5+6*0.25+2≥8.5m
降水取井深12m。
降水井间距计算：
根据本工程地质报告，按潜水（无压）非完整井计算
L为降水井内降水面至井底的高度，取1.2m。
降水深度S=2+1.5=3.5米
S/（S+L）=3.5/（3.5+1.2）=0.74
查表得α=1.06
含水层有效带厚度H0=α（S+L）=1.06*(3.5+1.2)=4.99m
渗透系数K=2.78m/d
影响半径R=10S=10*3.5*=58.35m
假设降水间距为10米，降水有效长度为100米
Xa=(B+L)/4=110/4=27.5m
总涌量Q=1.366*K(2H0-S)S/LgR-LgXa

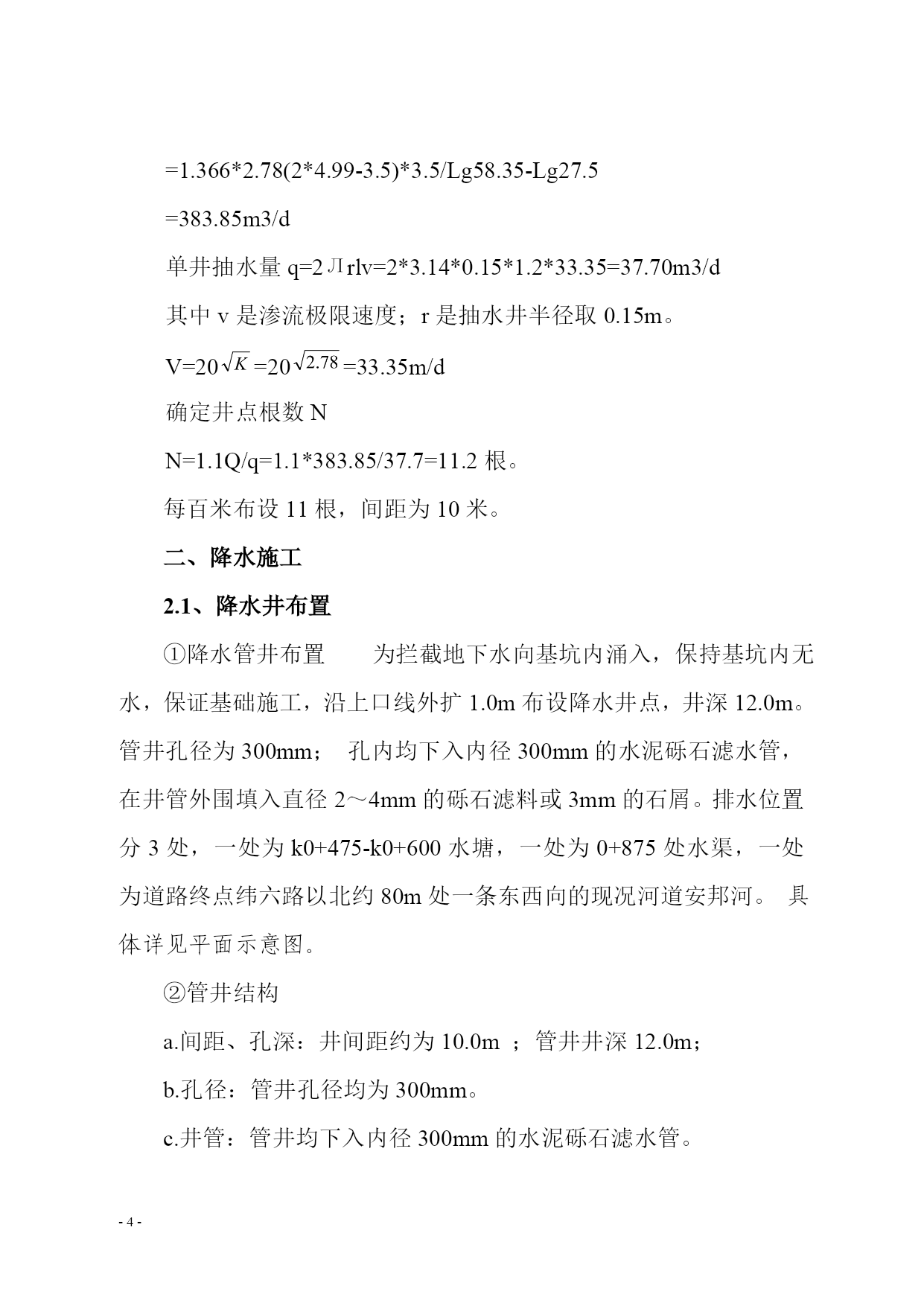

=1.366*2.78(2*4.99-3.5)*3.5/Lg58.35-Lg27.5
=383.85m3/d
单井抽水量q=2Лrlv=2*3.14*0.15*1.2*33.35=37.70m3/d
其中v是渗流极限速度；r是抽水井半径取0.15m。
V=20=20=33.35m/d
确定井点根数N
N=1.1Q/q=1.1*383.85/37.7=11.2根。
每百米布设11根，间距为10米。
二、降水施工
2.1、降水井布置
①降水管井布置为拦截地下水向基坑内涌入，保持基坑内无水，保证基础施工，沿上口线外扩1.0m布设降水井点，井深12.0m。管井孔径为300mm；孔内均下入内径300mm的水泥砾石滤水管，在井管外围填入直径2～4mm的砾石滤料或3mm的石屑。排水位置分3处，一处为k0+475-k0+600水塘，一处为0+875处水渠，一处为道路终点纬六路以北约80m处一条东西向的现况河道安邦河。具体详见平面示意图。
②管井结构
a.间距、孔深：井间距约为10.0m；管井井深12.0m；
b.孔径：管井孔径均为300mm。
c.井管：管井均下入内径300mm的水泥砾石滤水管。
d.滤料：在井管外围填入直径2～4mm的砾石滤料或3mm的石屑。
e.降水井数量：降水井点共计约100口。
③残留滞水的处理因地层粉土-粘土层为交互层，基坑开挖过程中侧壁含水层的底板位置局部可能出现少量残留滞水，为此在基槽边坡坡脚挖取200mm×200mm的方沟，其内充填粗骨料材料如碎石等可明排残留滞水引入管井或集水井中排出。
④地面防渗措施
a.在基坑5m范围内不宜设置用水点。
b.在基坑四周边沿3m范围内做好地面排水工作，防止雨水和人工用水的入渗引起边坡坍塌，并保持边坡稳定。
⑤质量检验标准
孔深允许偏差：不大于±10cm；
b.孔径允许偏差：不小于±2cm；
c.垂直度许偏差：1%；
d.
