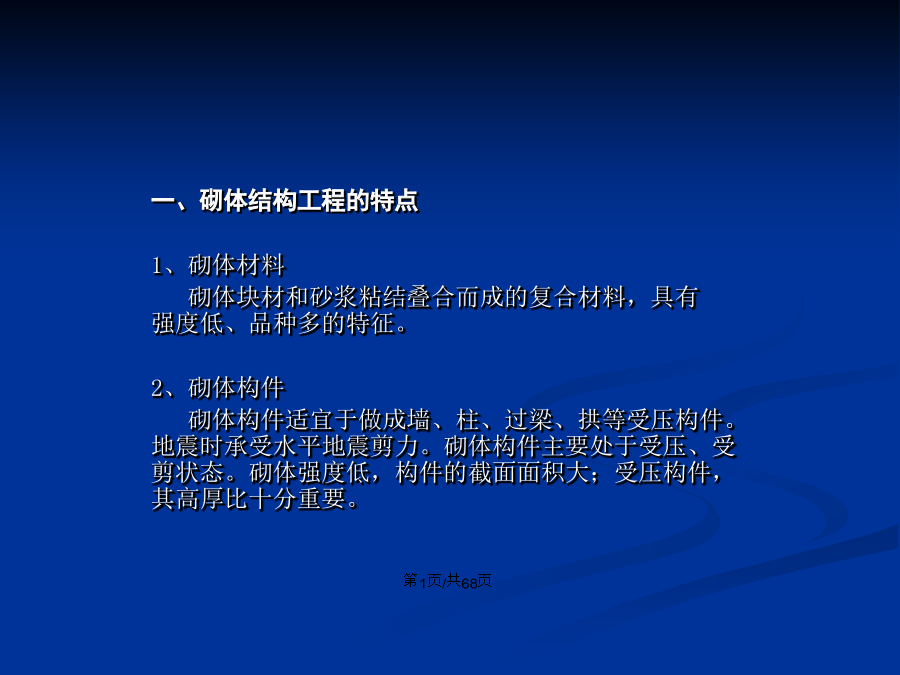

会计学一、砌体结构工程的特点

1、砌体材料
砌体块材和砂浆粘结叠合而成的复合材料，具有强度低、品种多的特征。

2、砌体构件

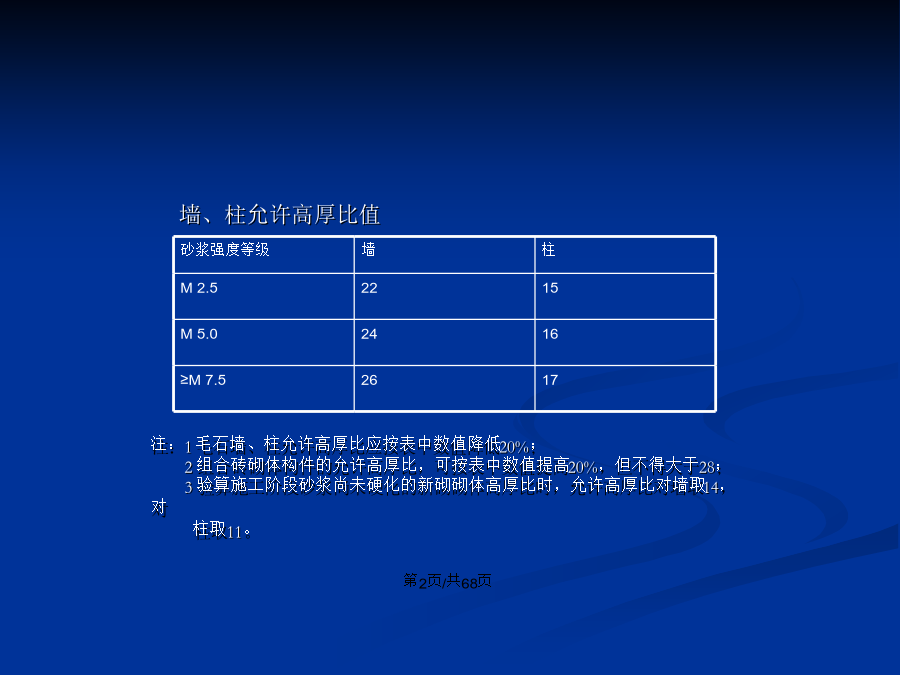

砌体构件适宜于做成墙、柱、过梁、拱等受压构件。地震时承受水平地震剪力。砌体构件主要处于受压、受剪状态。砌体强度低，构件的截面面积大；受压构件，其高厚比十分重要。墙、柱允许高厚比值

注：1毛石墙、柱允许高厚比应按表中数值降低20%；2组合砖砌体构件的允许高厚比，可按表中数值提高20%，但不得大于28；3验算施工阶段砂浆尚未硬化的新砌砌体高厚比时，允许高厚比对墙取14，对

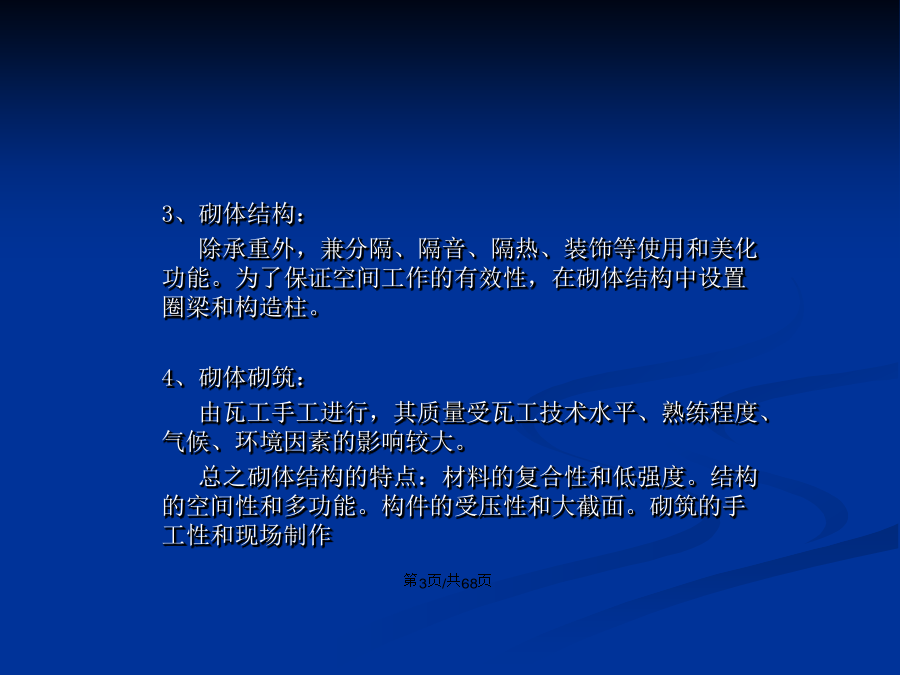

柱取11。3、砌体结构：
除承重外，兼分隔、隔音、隔热、装饰等使用和美化功能。为了保证空间工作的有效性，在砌体结构中设置圈梁和构造柱。

4、砌体砌筑：
由瓦工手工进行，其质量受瓦工技术水平、熟练程度、气候、环境因素的影响较大。

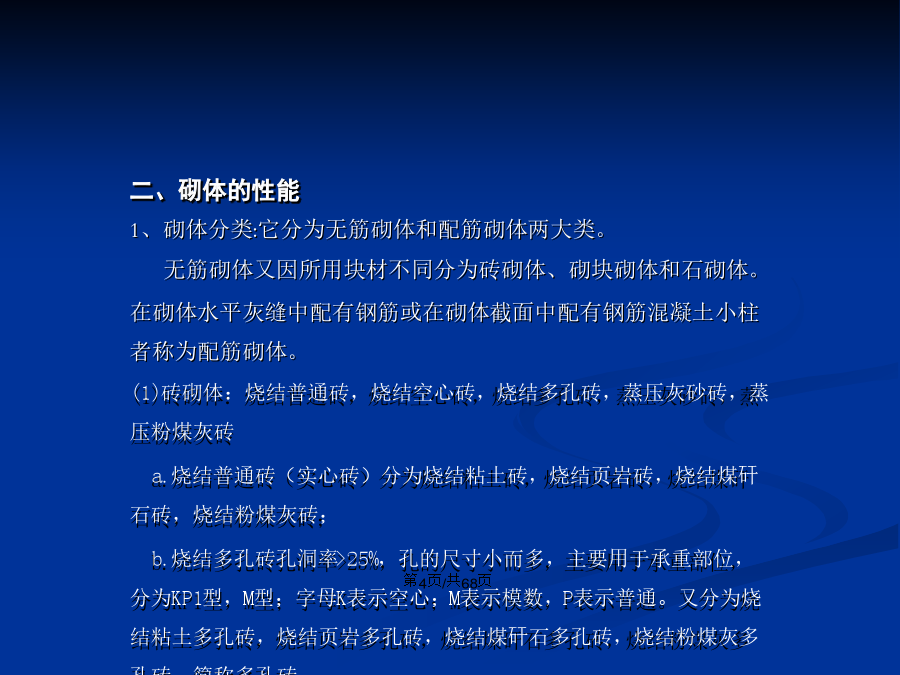

总之砌体结构的特点：材料的复合性和低强度。结构的空间性和多功能。构件的受压性和大截面。砌筑的手工性和现场制作二、砌体的性能

1、砌体分类:它分为无筋砌体和配筋砌体两大类。
无筋砌体又因所用块材不同分为砖砌体、砌块砌体和石砌体。在砌体水平灰缝中配有钢筋或在砌体截面中配有钢筋混凝土小柱者称为配筋砌体。
(1)砖砌体：烧结普通砖，烧结空心砖，烧结多孔砖，蒸压灰砂砖，蒸压粉煤灰砖
a.烧结普通砖（实心砖）分为烧结粘土砖，烧结页岩砖，烧结煤矸石砖，烧结粉煤灰砖；
b.烧结多孔砖孔洞率>25%，孔的尺寸小而多，主要用于承重部位，分为KP1型，M型；字母K表示空心；M表示模数，P表示普通。又分为烧结粘土多孔砖，烧结页岩多孔砖，烧结煤矸石多孔砖，烧结粉煤灰多孔砖，简称多孔砖；c.蒸压灰砂砖以石灰和砂为主要材料，简称灰砂砖,通常实心砖用于承重部位，空心砖用于非承重部位；灰砂砖不得用于酸性介质，或温度温差变化剧烈的地区。

d.蒸压粉煤灰砖以石灰和粉煤灰，石灰为主要材料，通常实心砖用于承重部位，空心砖用于非承重部位，简称粉煤灰砖；

e.烧结空心砖分为烧结粘土空心砖，烧结页岩空心砖，烧结煤矸石空心砖，烧结粉煤灰空心砖,主要用于非承重部位；
(2)砌块砌体：混凝土砌块（以碎石或卵石为粗骨料），轻骨料混凝土砌块（以火山灰，煤渣，陶粒，自然煤矸石为粗骨料）；烧结空心砌块（用于非承重部位）；轻质加气砼砌块（用于非承重部位）其中各类砌块又分为小型、中型砌块；单排孔、多排孔，双排孔砌块；无筋、配筋砌块砌体；陶粒砌砼块、粉煤灰砼砌块、矿渣砌块、灰砂砼砌块；蒸养与免蒸养砌块。设计时应注意：
1）粉煤灰砌块和矿渣砌块有释放放射元素氡的可能性，不是一种理想的绿色建材。但粉煤灰砌块的抗裂,抗渗性能较好。

2）混凝土砌块的导热系数较大，砌块的连接不好做，容易渗漏，开裂。

3）需用专用的混凝土砌块砂浆Mb砌筑。砌块专用砂浆,强度等级与M相同,但专用砂浆和普通砂浆比,多了一些外加剂,如减水剂、缓凝剂、促凝剂、还有颜料等。(3)配筋砌体
目前，我国采用的配筋砌体有：
1)网状配筋砖砌体在砌体水平灰缝中配置双向钢筋网，可加强轴心受压或偏心受压墙(或柱)的承载能力(图11-3a)。

2)纵向配筋砖砌体在砌体的竖向灰缝中配置纵向钢筋(图1l—3b)，施工麻烦。

3)组合砌体由砌体和钢筋混凝土组成，钢筋混凝土薄柱也可用钢筋砂浆面层代替(图11-3c)。主要用于偏心受压墙、柱。此外，在砌体结构拐角处或内外墙交接处放置的钢筋混凝土构造柱，也是一种组合砌体，但其作用只是对墙体变形起约束作用，提高房屋抗震能力。/(4)石砌体由石材和砂浆或由石材和混凝土砌筑而成(见图11-4)。石砌体可用作一般民用建筑的承重墙、柱和基础。2、砌体材料的强度等级:块材和砂浆的强度等级，依据其抗压强度来划分。它是确定砌体在各种受力情况下强度的基本数据。

(1)烧结普通砖、烧结多孔砖的强度等级：分为5级，以MU表示，单位为MPa，即MU30、MU25、MU20、MUl5、MU10。砖的抗压强度应根据抗压强度和抗折强度综合评定。

(2)蒸压灰砂砖、蒸压粉煤灰砖的强度等级：分为4级，即MU25、MU20、MUl5、MU10。

(3)砌块的强度等级：分为5级，即MU20、MUl5、MUI0、MU7.5、MU5。

(4)石材的强度等级：由边长为70mm的立方体试块的抗压强度来表示，可分为7级，即MUl00、MU80、MU60、MU50、MU40、MU30、MU20。3、砌体的受力性能
(1)砌体受压破坏特征砖砌体轴心受压时，从加载至破坏，可分为三个阶段。

第一阶段：从开始加载到出现第一条裂缝(图11-5a)，其压力约为破坏时压力的50％～70％；

第二阶段：随着压力增加，单块砖内的裂缝不断发展，并沿竖向通过若干皮砖，同时产生新的裂缝(图11-5b)。此时，即使压力不再
