软件工程七章以前复习与习题课.pptx

会计学7-4回答下列问题：

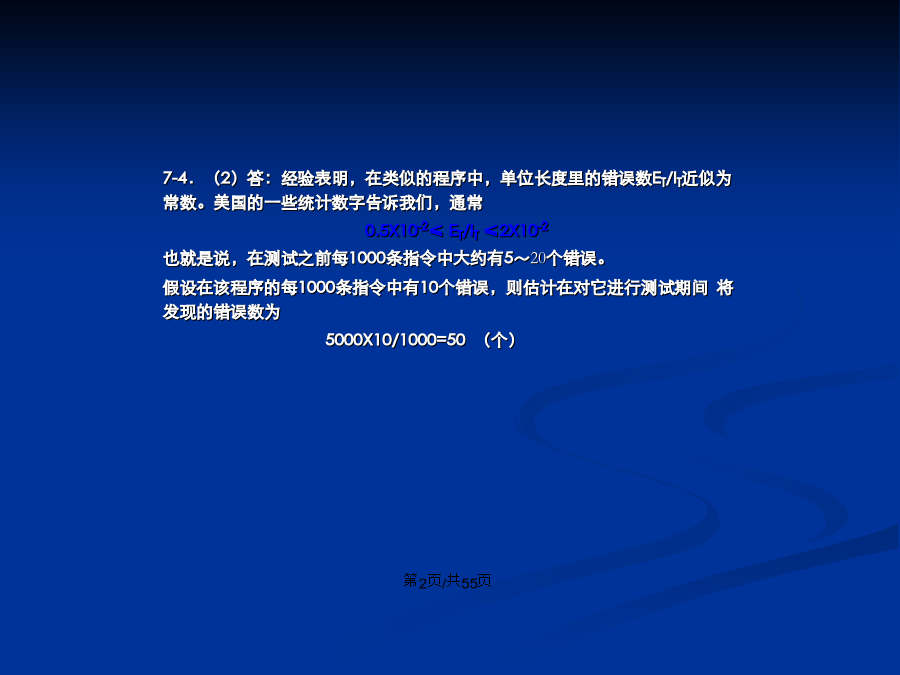

（2）假设有一个由1000行FORTRAN语句构成的程序(经编译后大约有5000条机器指令)，估计对其进行测试期间将发现多少个错误？为什么？

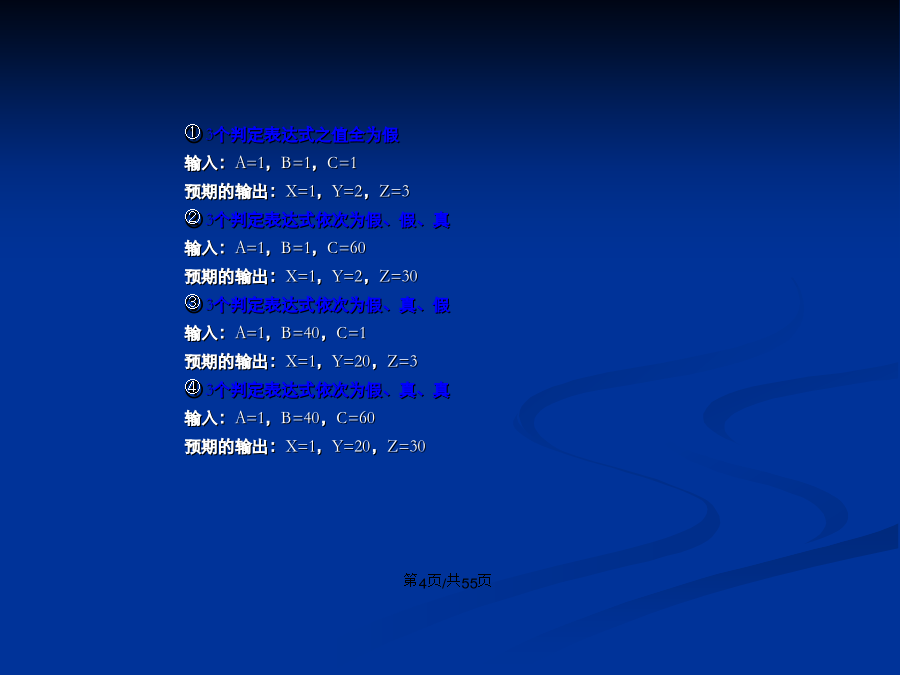

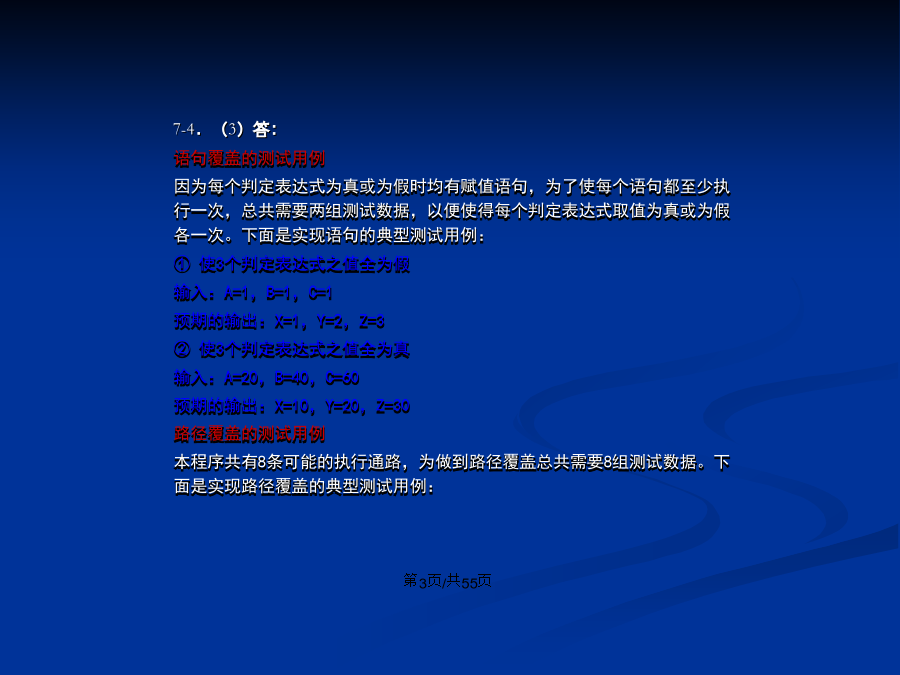

（3）设计下列伪码程序的语句覆盖和路径覆盖测试用例：
START
INPUT(A,B,C)
IFA>5
THENX=10
ELSEX=1
ENDIF
IFB>10
THENY=20
ELSEY=2
ENDIF
IFC>15
THENZ=30
ELSEZ=3
ENDIF
PRINT(X,Y,Z)
STOP解：用基本路径测试方法设计测试用例的过程，有下述4个步骤：
⑴根据过程设计的结果画出流图⑶确定线性独立路径的基本集合
由于它的环形复杂度为5，因此共有5条独立路径，分别取为：
路径1：1—2—3—4—6—7—9—11—12
路径2：1—2—5—6—7—9—11—12
路径3：1—2—3—5—6—7—9—11—12
路径4：1—2—3—4—6—7—8—9—11—12
路径5：1—2—3—4—6—7—8—10—11—12
⑷设计可强制执行基本路径集合中每条路径的测试用例
①执行路径1：1-2-3-4-6-7-9-11-12（两个判定表达式全为真）
输入：A=1，B=1，C=2，D=2（任意）
预期的输出：X=2，Y=0

②执行路径2：1-2-5-6-7-9-11-12（第一个判定表达式为假，第二个判定表达式为真）
输入：A=0，B=1（任意），C=2，D=0（任意）
预期的输出：X=-1，Y=27-5某图书馆有一个使用CRT终端的信息检索系统，该系统有下列4个基本检索命令（见书175页）。
要求：
(1)设计测试数据以全面测试系统的正常操作；
(2)设计测试数据以测试系统的非正常操作。
解上列联立方程式得到ET=45，K=33.33

从而有：MTTF=

已知当19个月的集成测试结束时MTTF=100h，带入上式
100=10000/[33.33（45-EC(19))]
所以EC(19）=42
也就是说，当集成测试结束时总共改正了42个错误，还有45-42=3个错误潜伏在程序中。

20其它常用的控制结构习题6-2假设只有SEQUENCE和IF-THEN-ELSE两种控制结构，怎样利用它们完成DO-WHILE操作？5、研究下面伪代码程序：
LOOP:SetIto(START+FINISH)/2
IfTABLE(I)=ITEMgotoFOUND
IfTABLE(I)<ITEMSettoSTARTto(I+1)
IfTABLE(I)>ITEMSettoFINISHto(I-1)
If(FINISH-START)>1gotoLOOP
IfTABLE(START)=ITEMgotoFOUND
IfTABLE(FINISH)=ITEMgotoFOUND
SetFLAGto0
GotoDONE
FOUND:SetFLAGto1
DONE:EXIT

解（1）：程序流程图
（2）：非结构化程序，因为循环结构有两个出口。第5章总体设计三、图3-1是某单位的工资管理系统数据流图。从图中描述可以看出：该系统首先收集教师、职工与月工资有关的数据（如姓名、工龄、工资级别工作量、加班时间、矿工请假时间等，有些数据由人事科提供），并审核数据为正确数据；随后，系统取出审核过的正确数据，经过一系列与工资相关的计算和处理而得到工资数据，以此更新年度工资数据；最后针对不同用户需要生成各类工资报表，并将相关报表分发或送交给相应用户。请根据面向数据流图的结构化设计方法，在原数据流图上直接画出你所确定的输入流和输出流边界，并给出该系统的最终设计结果——用层次图表示的软件结构。 银行事务处理系统第8章维护（自学）
习题：P2011、2

例题选讲
在日常教学过程中，教师广泛使用多媒体教室授课。根据一般常识可知，一个多媒体教室必须具备：教室（房间）、桌椅板凳、讲台、黑板、计算机、投影仪、屏幕、功放、麦克风、喇叭等设备及工具，现拟开发的一个多媒体教室管理系统，请按照面向对象分析方法和多媒体教室各种设备、工具的配置及使用常识，建立一个多媒体教室的对象模型（只画出对象模型图，不写分析过程）。/
