纵断面设计哈尔滨工业大学.pptx

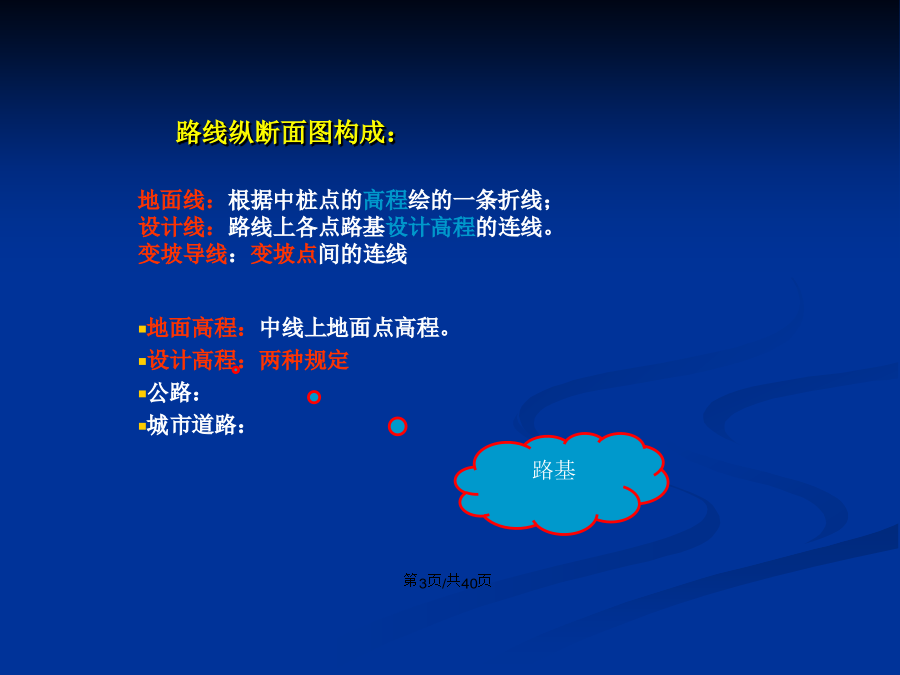

会计学路基高度：横断面上设计高程与地面高程之高差。
路堤：设计高程大于地面高程。
路堑：设计高程小于地面高程。

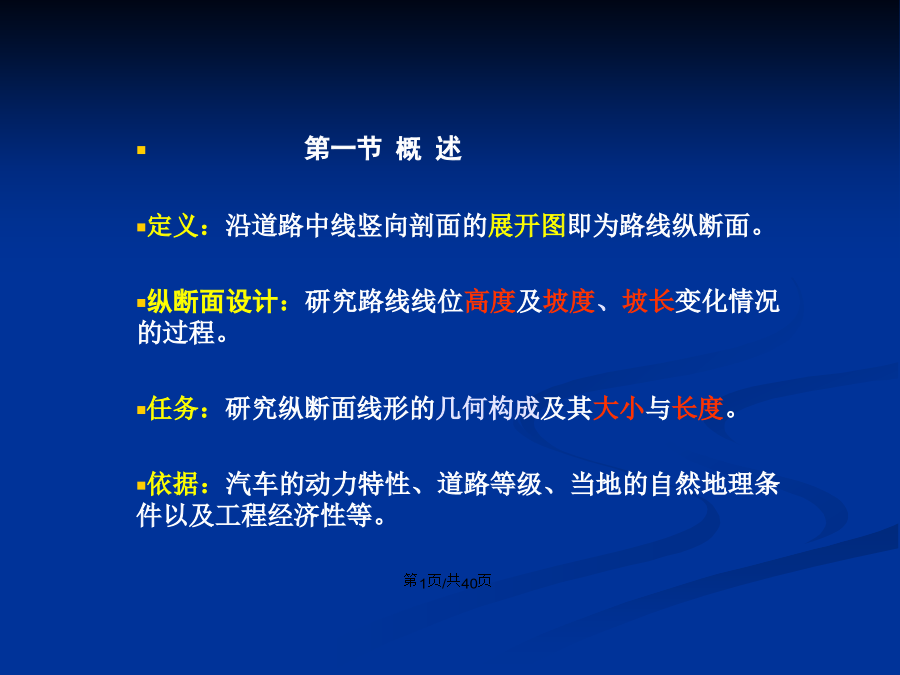

纵断面设计内容：坡度及坡长
竖曲线
忽上忽下4．山岭重丘区：纵坡设计应考虑填挖平衡，移挖作填。二、最大纵坡注：城市道路相应降低1%。

特殊情况：
（1）地形困难，增加1%
（2）冰冻地区，不超过8%
（3）大、中桥≤4%，桥头引道≤5%
（4）隧道内≤3%（≤50m的除外）
（5）非机动车道：平原微丘区2~3%，山岭重丘≤4~5%1．高原为什么纵坡要折减？
在高海拔地区：发动机的功率下降
驱动力降低，爬坡能力下降。
冷却水易于沸腾破坏冷却系统。

2.《规范》规定：H≧3000m最大纵坡折减。折减后若小于4%，则仍采用4%。/////////////八、平均纵坡1.定义：由路线纵坡与横坡组合而成的坡度。
计算公式：陡坡＋小半径平曲线，宜采用小的合成坡度。
特别是下述情况，其合成坡度必须小于8%。
①在冬季路面有积雪结冰的地区；
②自然横坡较陡峻的傍山路段；
③非汽车交通比率高的路段。
例如：某二级公路，有一平曲线半径为250m，超高横坡为8%，该路段纵坡度为4.8%，则合成坡度为
