路基边坡防护.pptx

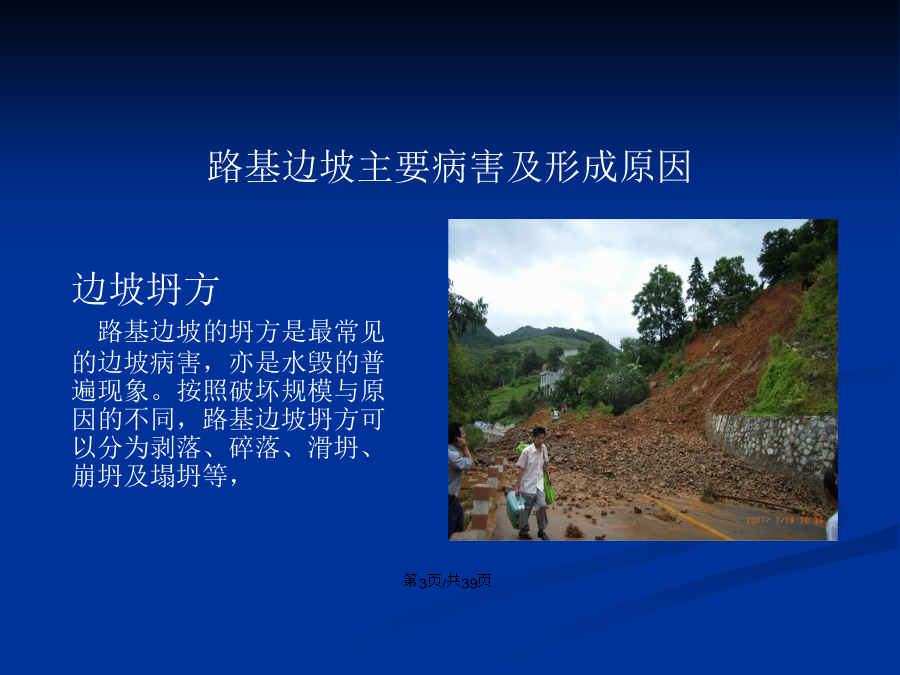

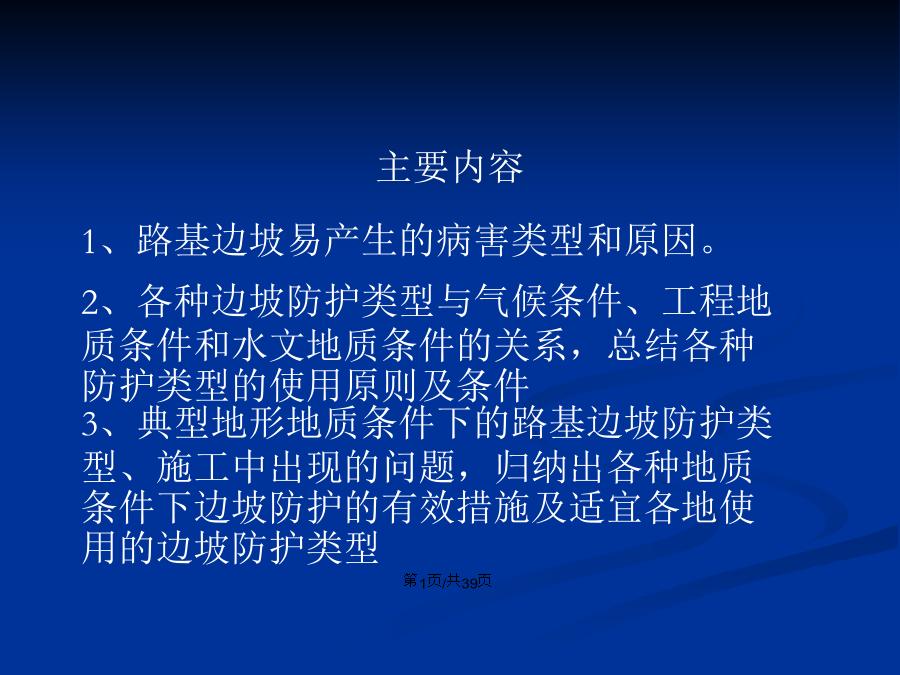

会计学主要内容路基边坡的主要病害分析路基边坡主要病害及形成原因边坡冲沟
多发生在汇水集中区或高填路段，诱发原因有：急流槽位置或间距设置不当；边坡压实度不足；防护型式不当(多为分散排水时)；边坡土质不良等因素。防护体滑落
诱发原因有：水毁；圬工砌筑质量不符合要求；勾缝不密；未设粗砂滤层或泄水孔；坡脚支撑不稳。防护剥蚀
防护体表面因风化；假缝；温差胀缩；干湿胀缩而产生表面逐渐损坏的现象。急流槽悬空
诱发原因有：急流槽尺寸偏小导致泄水不及；数量过少导致排水不及；槽内泄水不畅导致溅水；急流槽基础不实等。路堑塌方
诱发原因有：岩土地质不良；路堑顶部水浸入；风化等。坡脚淘蚀
诱发原因有：护面墙设置不当；排水沟尺寸偏小；护面墙基础不牢等。草皮冲蚀
诱发原因有：坡陡，水流流速>1.2m/s；草种不适；边坡压实度不足等。植草枯死
诱发原因有：土质、环境不适；草种不适；病虫害；寿命终止。防护类型的选择与要求(4)选择防护类型时，应先确定路基稳定的边坡坡率，各种防护措施宜配合使用，并注意相互衔接。对于高速公路、一级公路路基高边坡和存在不良地质因素的路堑边坡，单纯采用常规防护措施，一般难以解决高边坡的稳定性，应加强路基边坡防护与支挡加固的综合设计，根据地形地质条件，因地制宜设置必要的边坡支挡措施，如锚索、锚杆、抗滑挡墙、抗滑桩等。
(5)防护类型的选择应在初步设计，施工图设计，施工三个阶段进行反复论证，应遵循“因地制宜、就地取材、以防为主、防治结合”的方针。
(6)防护与加固工程的重点是路堑边坡，尤其是地质不良与水文地质不良地段的路堑、容易受水冲刷的边坡、不稳定的山坡更应该重视。(7)在地下水较为发育路段，地下水是诱发路基边坡失稳的主要因素之一，应加强路基边坡防护与排水的综合设计。
(8)同一路段，同一边坡内，其土质、填高、冲刷、涌水状态也不完全相同。因此，选出的防护方案应适合各自条件，为方便施工，防护类型不宜太零碎。
(9)护坡类型应优先考虑采用植物护坡，当土质不适宜植物生长及难以保证边坡稳定时方采用土壤改良或圬工防护。选择植物护坡时应综合考虑土质、土壤硬度、酸度和有机质含量等因素。
(10)植物物种选择时，应充分考虑当地气候，环境条件，对周围的环境适合哪些植物生长、哪些草种和护坡方法适合于周围环境作详细的调查，优选适应力强，粗放管理，少病害的本区域物种，可适当变换品种，以防单调。(11)护坡的主要目的是防止边坡冲蚀和小规模滑坍，一般可采用植物防护。单独用植物护坡效果差时，可用土工合成材料绿化或植物、圬工联合防护。
(12)边坡防护应遵循“实用、经济、美观”的指导思想，明确“为行车服务”的目的，在实用、经济的前提下，力求边坡防护“恢复自然，绿色通道，生态防护，水土保持，经济美观”。
(13)防护与加固工程不仅可以稳定路基，而且可以美化路容，提高公路的使用品质，例如植物防护可以消灭施工痕迹，使景观协调，形成良好的视觉效果。所以在选择防护类型的时候不仅要考虑是否可以稳定边坡还要考虑周围环境的协调。设置边坡防护的一般要求(4)对于冲刷防护，一般在水流流速不大及水流破坏作用较弱地段，可在沿河路基边坡设砌石护坡、石笼或混凝土预制板等，以抵抗水流的冲刷和淘刷。需要改变水流或提高坡脚处粗糙率，以降低流速，减缓冲刷作用时，可修筑坝类构造物。对于冲刷严重地段，可采用加固边坡(砌石护坡)和改变水流情况的综合措施；水下部分可视水流的淘刷情况，采用砌石、石笼或混凝土预制板等护底护脚。砌石基础应置于冲刷线以下0.5~1.0m，水上部分采用轻型防护即可。
(5)对高而陡的防护构造物，设计时要考虑设置便于维修检查的安全设施。路基边坡防护型式的分类《公路路基设计规范》中把路基防护根据边坡防护的使用性质大致分为两类：坡面防护和冲刷防护。其中冲刷防护可分为直接和间接两种，直接防护是指在坡面加铺护面墙、混凝土板、或采用砌石护坡以及土工织物护面等，亦包括浸水防护；间接防护则指沿河路堤修筑调治构造物和对河道进行整治路基边坡典型防护类型特性种草铺草皮种植灌木圬工防护喷护(4)挂网喷护
适用条件：适用于风化破碎的岩石边坡防护。挂网喷浆(混凝土)防护，对生态环境影响较大，高速公路不宜过多使用，为防止风化破碎较为严重的边坡的局部楔型破坏，可采用系统锚杆混凝土框架+混凝土空芯预制块(或土工格栅)植草防护。
护坡(3)浆砌片石护坡
a适用条件：适用于防护流速较大(3~6m/s)的边坡。
b浆砌片石护坡采用的砂浆强度不得低于M5，护坡厚度宜为250~500mm,当用于冲刷防护时，应按流速及波浪大小确定，不应小于350mm。护坡底面应设厚度100~150mm碎石或沙砾垫层，也可用反滤效果等效于沙砾垫层的土工布代替。浆砌片石护坡坡脚应修筑墁石铺砌式基础，埋置深度一般为1.5倍护坡厚度。
c浆砌片石护坡还应设
