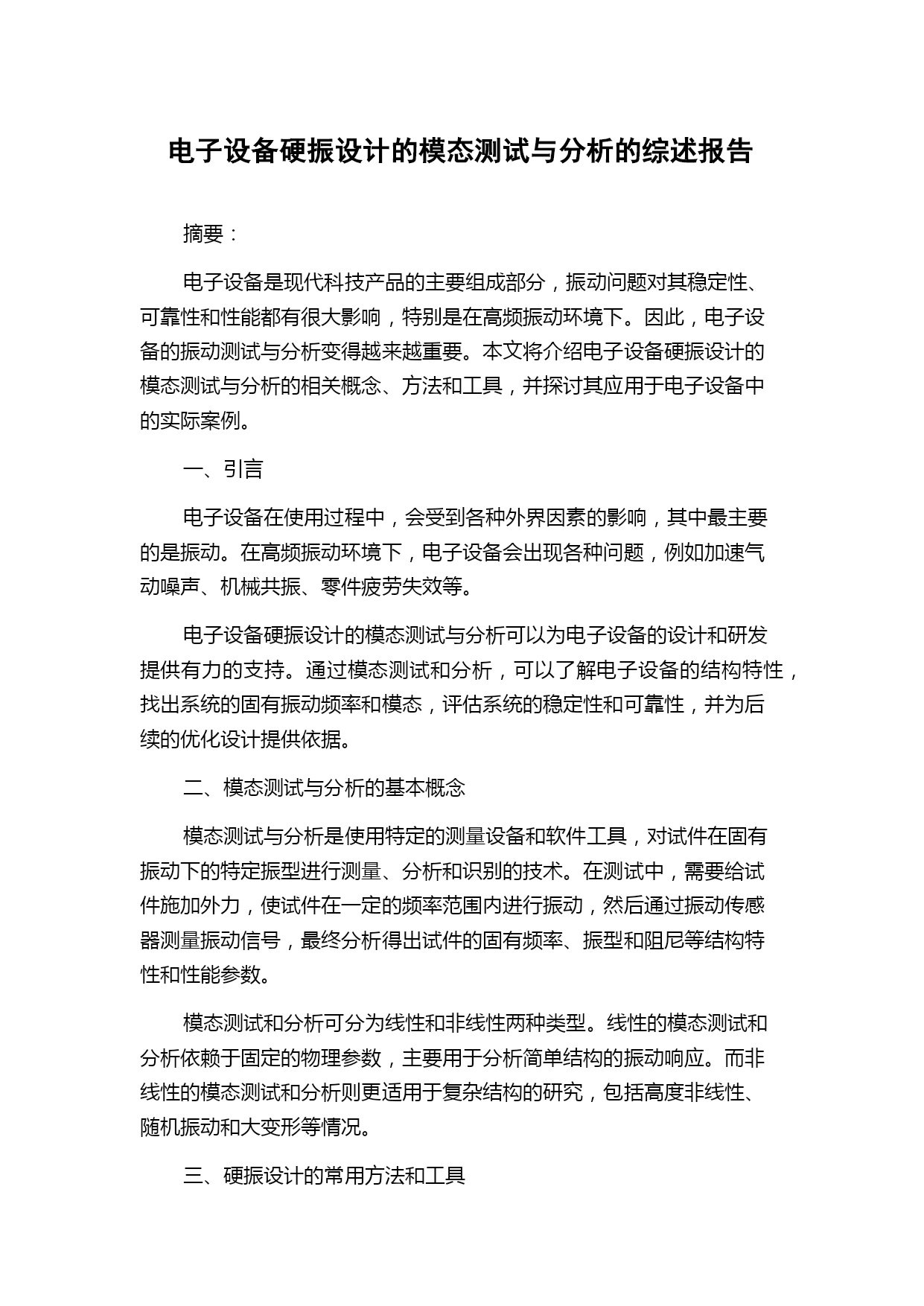

电子设备硬振设计的模态测试与分析的综述报告
摘要：
电子设备是现代科技产品的主要组成部分，振动问题对其稳定性、可靠性和性能都有很大影响，特别是在高频振动环境下。因此，电子设备的振动测试与分析变得越来越重要。本文将介绍电子设备硬振设计的模态测试与分析的相关概念、方法和工具，并探讨其应用于电子设备中的实际案例。
一、引言
电子设备在使用过程中，会受到各种外界因素的影响，其中最主要的是振动。在高频振动环境下，电子设备会出现各种问题，例如加速气动噪声、机械共振、零件疲劳失效等。
电子设备硬振设计的模态测试与分析可以为电子设备的设计和研发提供有力的支持。通过模态测试和分析，可以了解电子设备的结构特性，找出系统的固有振动频率和模态，评估系统的稳定性和可靠性，并为后续的优化设计提供依据。
二、模态测试与分析的基本概念
模态测试与分析是使用特定的测量设备和软件工具，对试件在固有振动下的特定振型进行测量、分析和识别的技术。在测试中，需要给试件施加外力，使试件在一定的频率范围内进行振动，然后通过振动传感器测量振动信号，最终分析得出试件的固有频率、振型和阻尼等结构特性和性能参数。
模态测试和分析可分为线性和非线性两种类型。线性的模态测试和分析依赖于固定的物理参数，主要用于分析简单结构的振动响应。而非线性的模态测试和分析则更适用于复杂结构的研究，包括高度非线性、随机振动和大变形等情况。
三、硬振设计的常用方法和工具

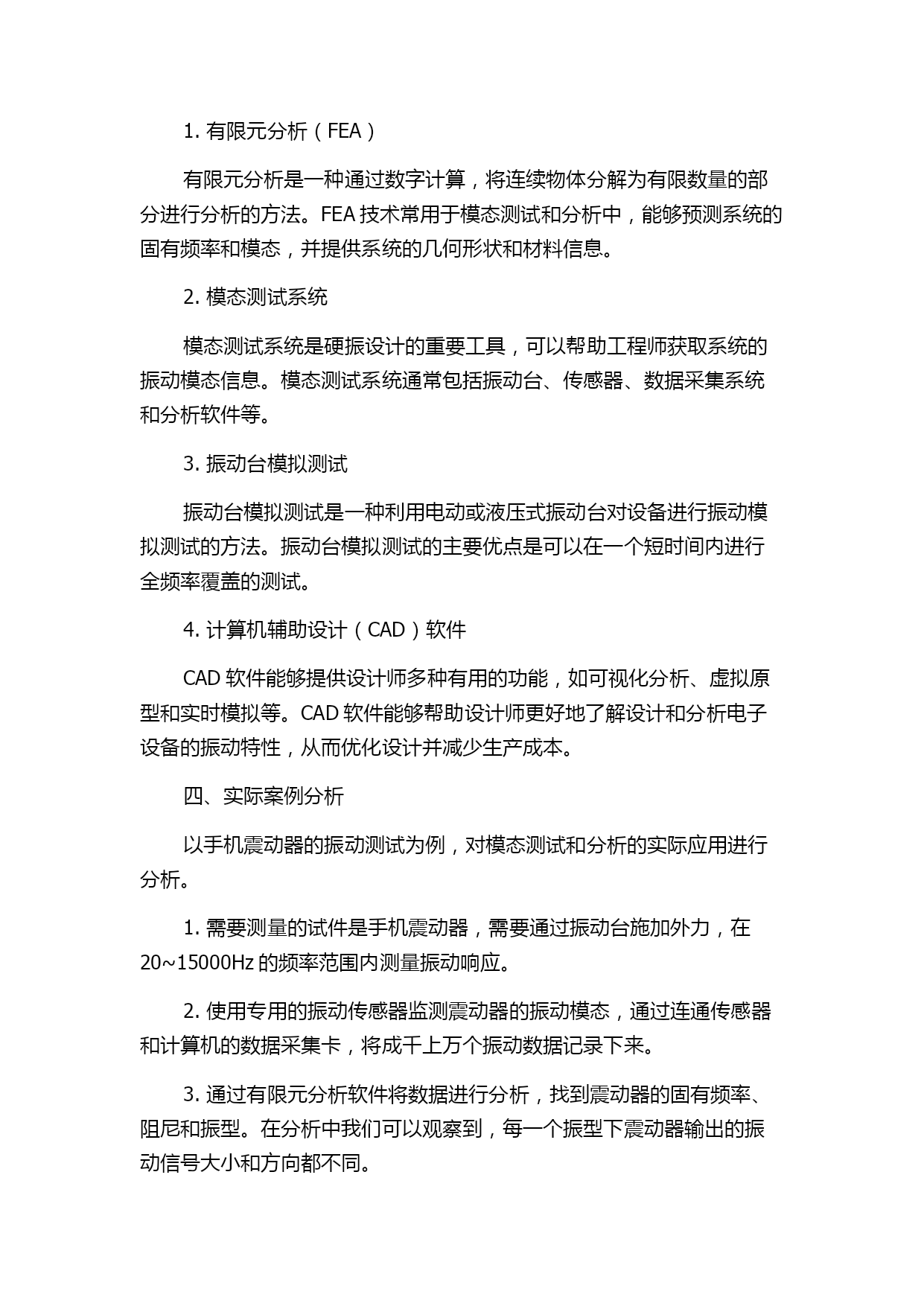

1.有限元分析（FEA）
有限元分析是一种通过数字计算，将连续物体分解为有限数量的部分进行分析的方法。FEA技术常用于模态测试和分析中，能够预测系统的固有频率和模态，并提供系统的几何形状和材料信息。
2.模态测试系统
模态测试系统是硬振设计的重要工具，可以帮助工程师获取系统的振动模态信息。模态测试系统通常包括振动台、传感器、数据采集系统和分析软件等。
3.振动台模拟测试
振动台模拟测试是一种利用电动或液压式振动台对设备进行振动模拟测试的方法。振动台模拟测试的主要优点是可以在一个短时间内进行全频率覆盖的测试。
4.计算机辅助设计（CAD）软件
CAD软件能够提供设计师多种有用的功能，如可视化分析、虚拟原型和实时模拟等。CAD软件能够帮助设计师更好地了解设计和分析电子设备的振动特性，从而优化设计并减少生产成本。
四、实际案例分析
以手机震动器的振动测试为例，对模态测试和分析的实际应用进行分析。
1.需要测量的试件是手机震动器，需要通过振动台施加外力，在20~15000Hz的频率范围内测量振动响应。
2.使用专用的振动传感器监测震动器的振动模态，通过连通传感器和计算机的数据采集卡，将成千上万个振动数据记录下来。
3.通过有限元分析软件将数据进行分析，找到震动器的固有频率、阻尼和振型。在分析中我们可以观察到，每一个振型下震动器输出的振动信号大小和方向都不同。

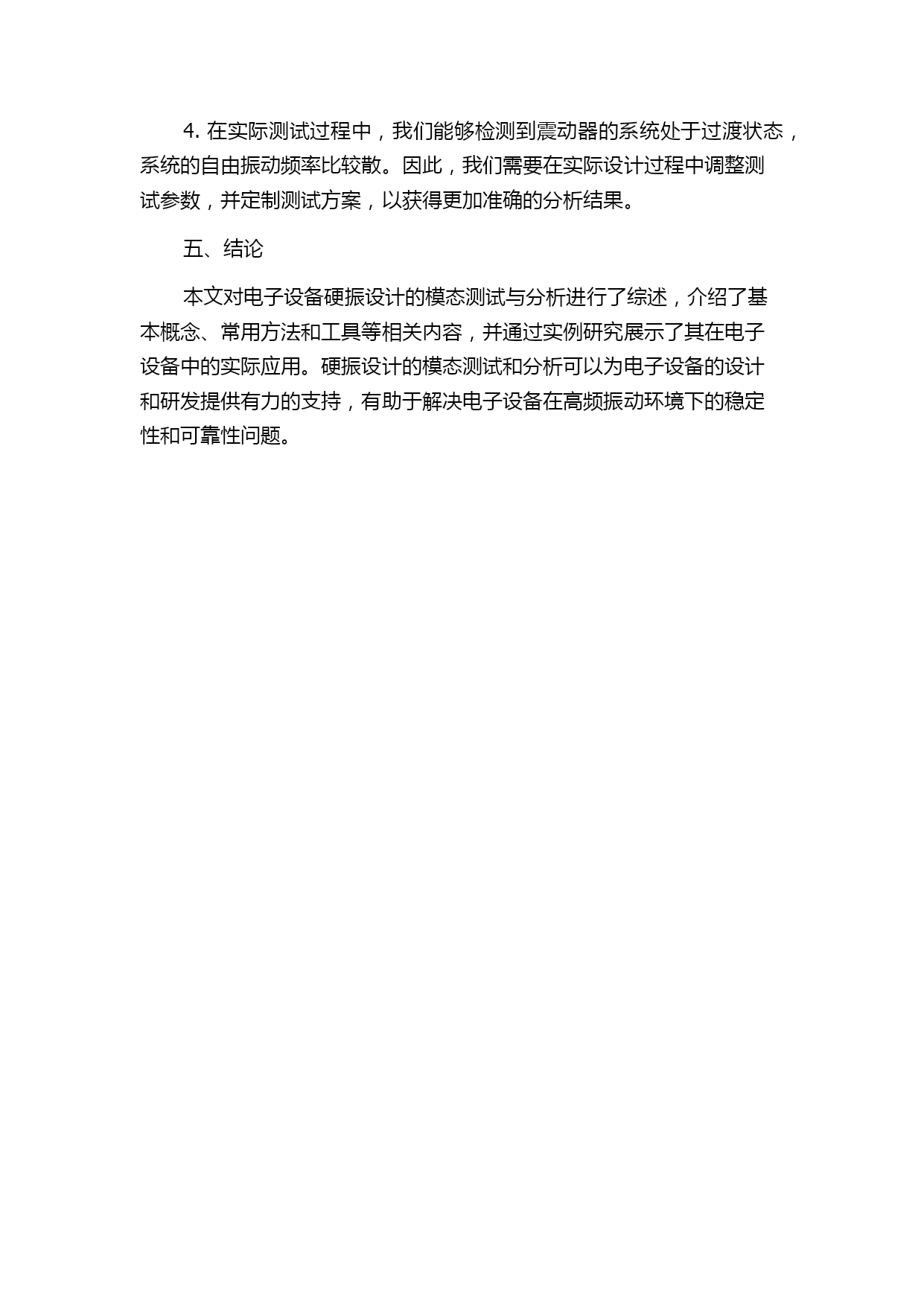

4.在实际测试过程中，我们能够检测到震动器的系统处于过渡状态，系统的自由振动频率比较散。因此，我们需要在实际设计过程中调整测试参数，并定制测试方案，以获得更加准确的分析结果。
五、结论
本文对电子设备硬振设计的模态测试与分析进行了综述，介绍了基本概念、常用方法和工具等相关内容，并通过实例研究展示了其在电子设备中的实际应用。硬振设计的模态测试和分析可以为电子设备的设计和研发提供有力的支持，有助于解决电子设备在高频振动环境下的稳定性和可靠性问题。
