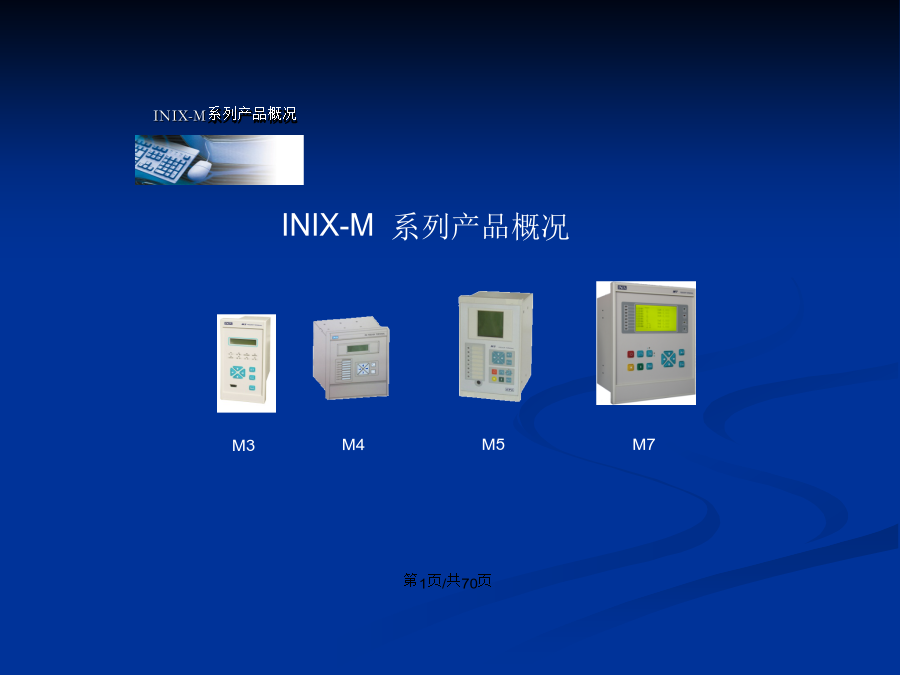

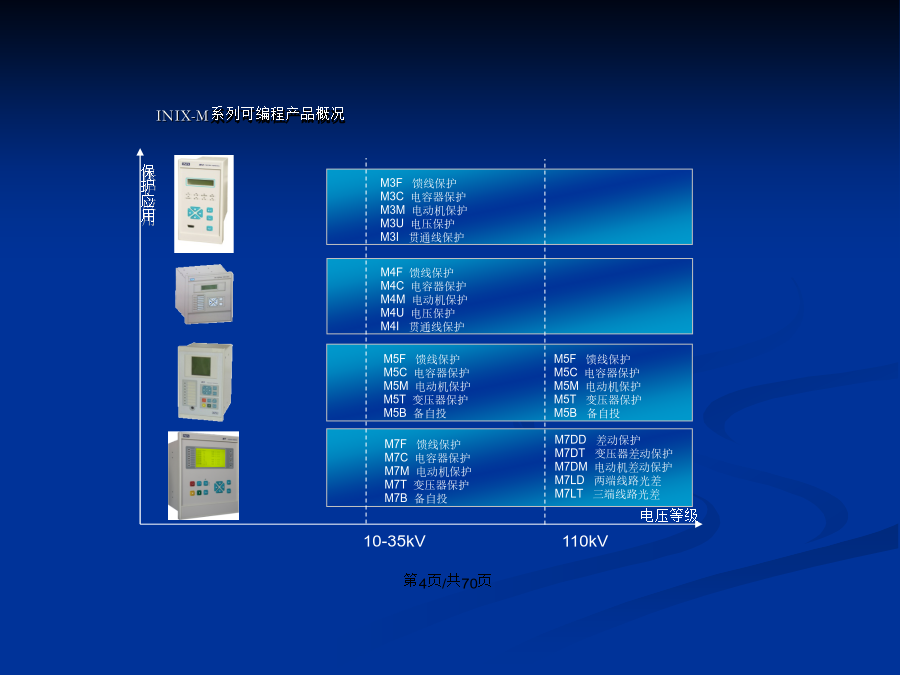

会计学INIX-M系列产品概况

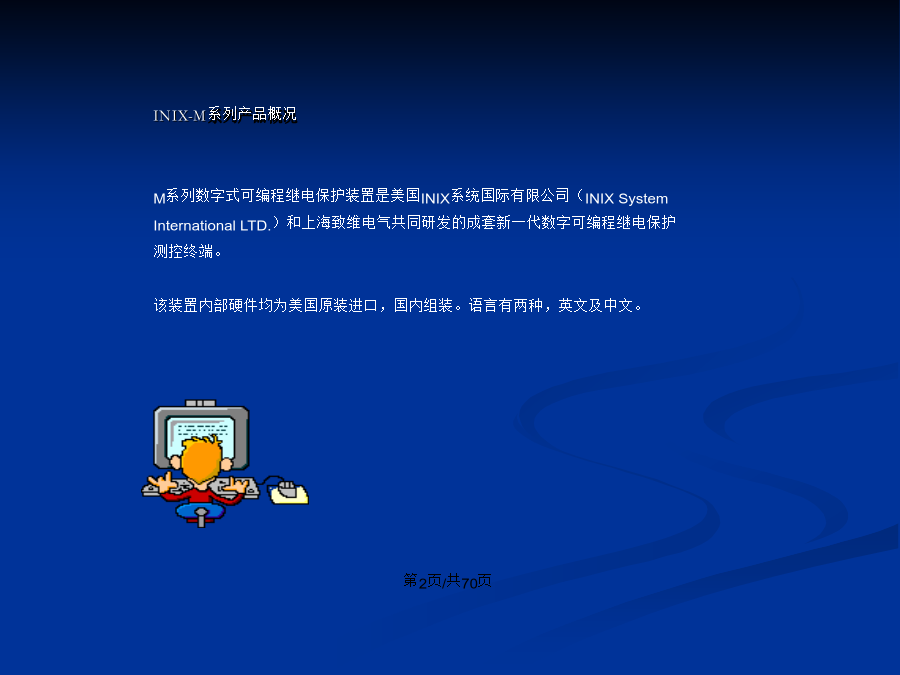

M系列数字式可编程继电保护装置是美国INIX系统国际有限公司（INIXSystemInternationalLTD.）和上海致维电气共同研发的成套新一代数字可编程继电保护测控终端。

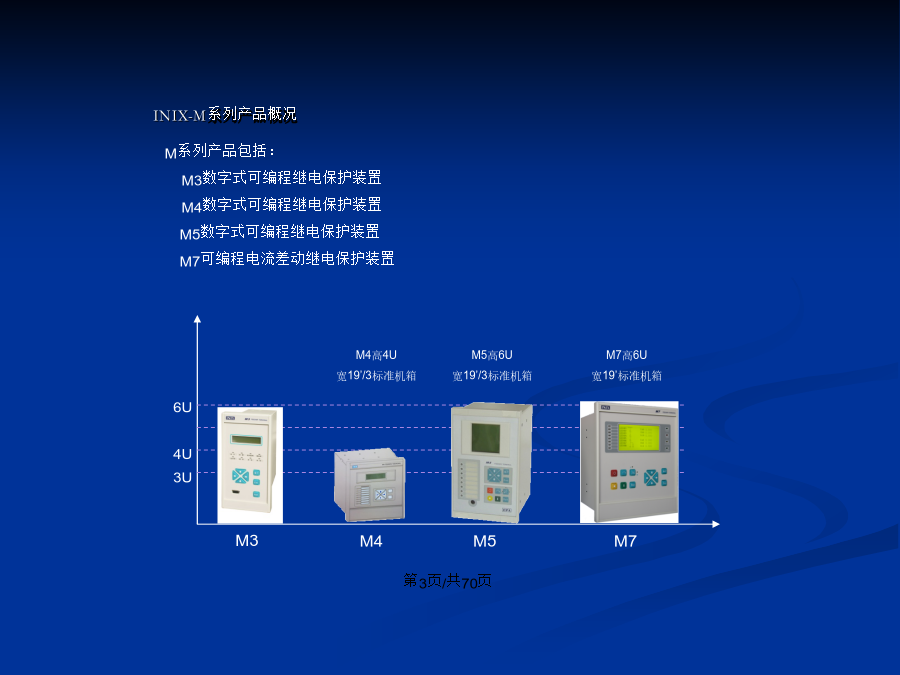

该装置内部硬件均为美国原装进口，国内组装。语言有两种，英文及中文。完整详尽的技术资料和用户手册INIX-M系列产品概况M5系列数字式可编程继电保护装置8路交流电流
4路交流电压输入通道
3路4～20mA/0～5V直流量输入通道
1路4～20mA/0～5V直流量输出通道M5系列数字式可编程继电保护装置外形及开孔M系列数字式可编程继电保护装置典型的特点：

一：硬件（八大技术平台）
（1）丰富的接口资源
M5提供的接口资源包括：8路交流电流、4路交流电压输入通道；3路4～20mA/0～5V直流量输入通道；16路开关量输入通道（交直流两用）、10路开关量输出（4个大功率出口）；通信接口有1个RS485，1对光纤，1个RS232维护口，1个CAN，以及1个以太网、2个以太网。
（2）灵活方便的接线方式
M5的4个交流电压输入可接相电压、也可接线电压或零序电压或不平衡电压，适应各种PT接线方式。而保护电流和测量电流均可分别接两元件或者三元件；另外2个交流电流通道可以接零序电流、不平衡电流，或者接线路电流。通过简单的设置就可以方便地改变接线方式。并且，M5提供各个交流量的实时波形及角度显示，有助于验证接线的极性。M系列数字式可编程继电保护装置典型的特点：

一：硬件（八大技术平台）
（3）强大的图形可编程平台
M5提供的可编程资源有：多达30余种保护元件、方向元件、时间元件及逻辑元件；16路、20个遥控标志、数十个交流采集及计算量、79个保护投退控制字等信息作为编程的输入资源；8路属性可配置的开关量输出、8个属性可配置的三色LED、故障录波触发作为编程的输出资源。另外，M5还提供106个中间变量或输入、输出资源。
（4）高可靠性设计
M5本着稳定可靠、经久耐用的设计原则，全部采用工业级元器件、专业的EMC设计，有与外界的连接均做到了充分的电气隔离，并内置抗雷击保护电路和电源滤波器。更为重要的是我们提供了装置内所有不同电源的共地系统设计，做到了设备运行更稳定更可靠更安全。对装置输入电源、模拟和数字电源进行实时监测，配合完善的在线自检测试程序，从根本上保证了其运行的可靠性。对输入电源的监视使得M5在停电之前将重要数据及时保存。
M系列数字式可编程继电保护装置典型的特点：

一：硬件（八大技术平台）
（5）全面的事故分析记录
M5能为用户提供的用于事故分析诊断的信息有8次故障录波和100条SOE。其中，每次故障录波的长度为故障前4后24共28个周波，每周波32点采样，实时记录包括9个交流量、16个开入、10个开出量、所有保护模块的状态；SOE除了记录各种保护动作信息外，还记录经过滤波的开入变位，以及其它有助于事故分析的信息，包括装置上电、装置掉电、装置复位、信号复归、遥控操作、就地操作、修改保护定值、装置自检错误、装置超温等信息。借助于PLPShell软件包可以对故障录波进行详尽直观的分析。
（6）高精度测量元件
M5的测量功能包括对IA、IB、IC、I01、I02、Ua、Ub、Uc、Uab（Uab1）、Ubc（Ubc1）、Uca（Uca1）、U0、Uab2、Ubc2、Uca2、P、Q、f、fs、PF的精准测量和保护电流Ia、Ib、Ic的监视，以及对正向kWh、反向kWh、正向kVarh、反向kVarh的计量。其中电压、电流和功率因数的测量精度达到了0.2级，功率、电度的精度达到了0.5级，测频偏差最大±0.01Hz。M系列数字式可编程继电保护装置典型的特点：

一：硬件（八大技术平台）
（7）高精准的校时
M5的校时有三种：人工装置面板校时，通信校时和IRIG-B码校时。其中，人工装置面板校时为粗校时，一般用于调试；通信校时的精度小于±100ms；而IRIG-B码校时的精度达到±1ms。精准的校时保证了故障录波和SOE信息的可信度，提升了它们在事故分析中的价值。尤其，即使M5发生复位或短暂掉电，也不影响它的时钟精度。
（8）功能齐全、使用方便的面板
M5的面板设计美观、简洁，使用方便、简单。大液晶显示屏上可以显示主接线图，开关和隔刀、地刀的实时位置，也可以同时显示测量实时值。使用4个用于设备控制的按键（对象选择、分、合、就地控制）就可以对主接线图中的设备进行分或合操作。人机界面有两个用户级别，浏览级和控制级。浏览级用于日常的测量和监视，而控制级可用于设定参数和保护定值、就地操作。PLPShell软件是专为M系列保护测控装置设计的配
置、测试用软件包。通过一系列的功能模块协同工作彻
底实现了保护装置的可配置性。

该软件具有以下一般
