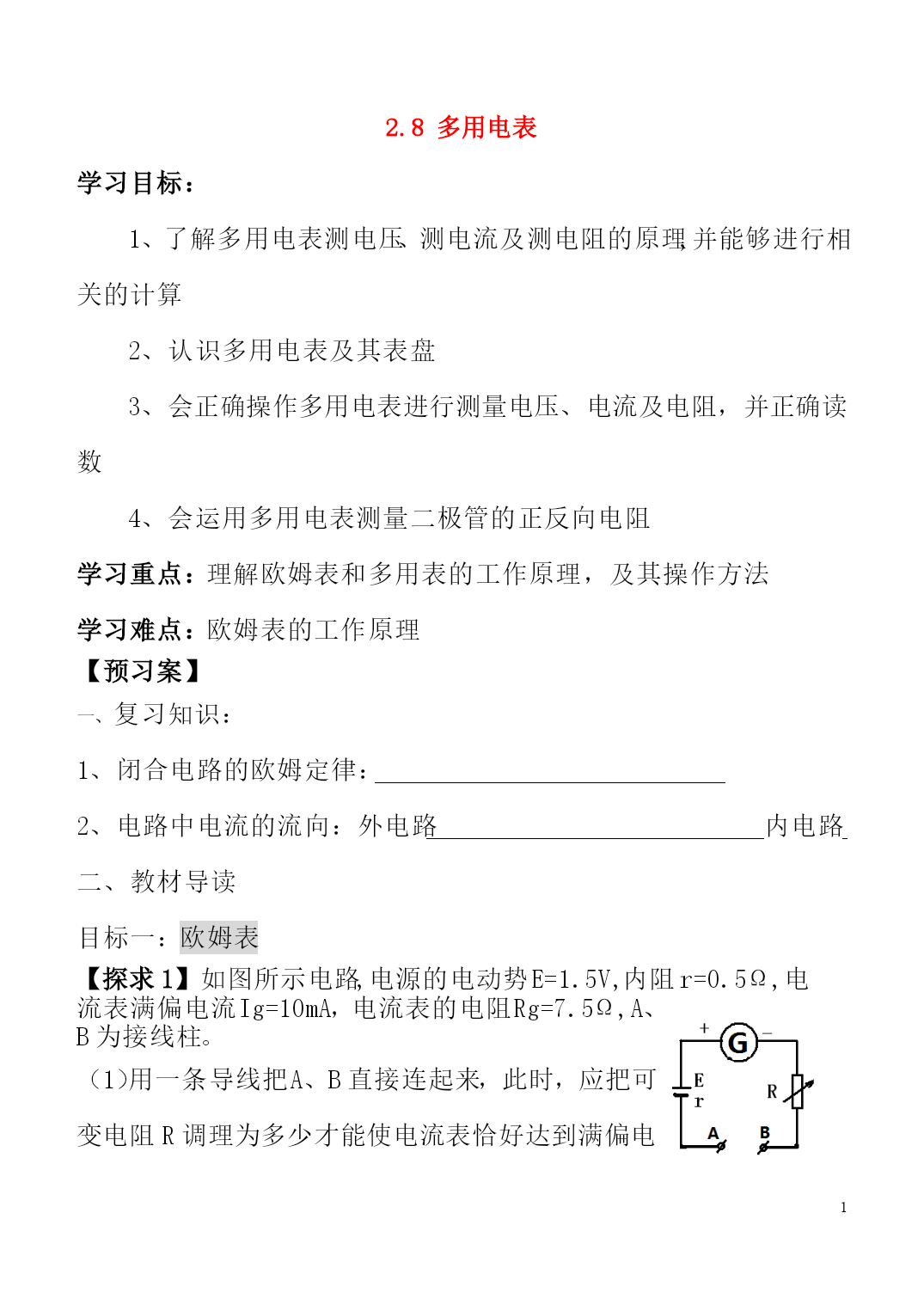

2.8多用电表
学习目标：
1、了解多用电表测电压、测电流及测电阻的原理,并能够进行相关的计算
2、认识多用电表及其表盘
3、会正确操作多用电表进行测量电压、电流及电阻，并正确读数
4、会运用多用电表测量二极管的正反向电阻
学习重点：理解欧姆表和多用表的工作原理，及其操作方法
学习难点：欧姆表的工作原理
【预习案】
复习知识：
1、闭合电路的欧姆定律：
2、电路中电流的流向：外电路内电路
二、教材导读
目标一：欧姆表
【探求1】如图所示电路,电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA，电流表的电阻Rg=7.5Ω,A、B为接线柱。
（1）用一条导线把A、B直接连起来，此时，应把可变电阻R调理为多少才能使电流表恰好达到满偏电流?

(2)调至满偏后保持R不变，在A、B之间接入一个150Ω的定值电阻R1，考虑电流表的指针应指着多少刻度的地位？

（3）如果把任意电阻Rx接在A、B间，电流表读数I与R的值又将有甚么样的关系呢？

1.工作原理

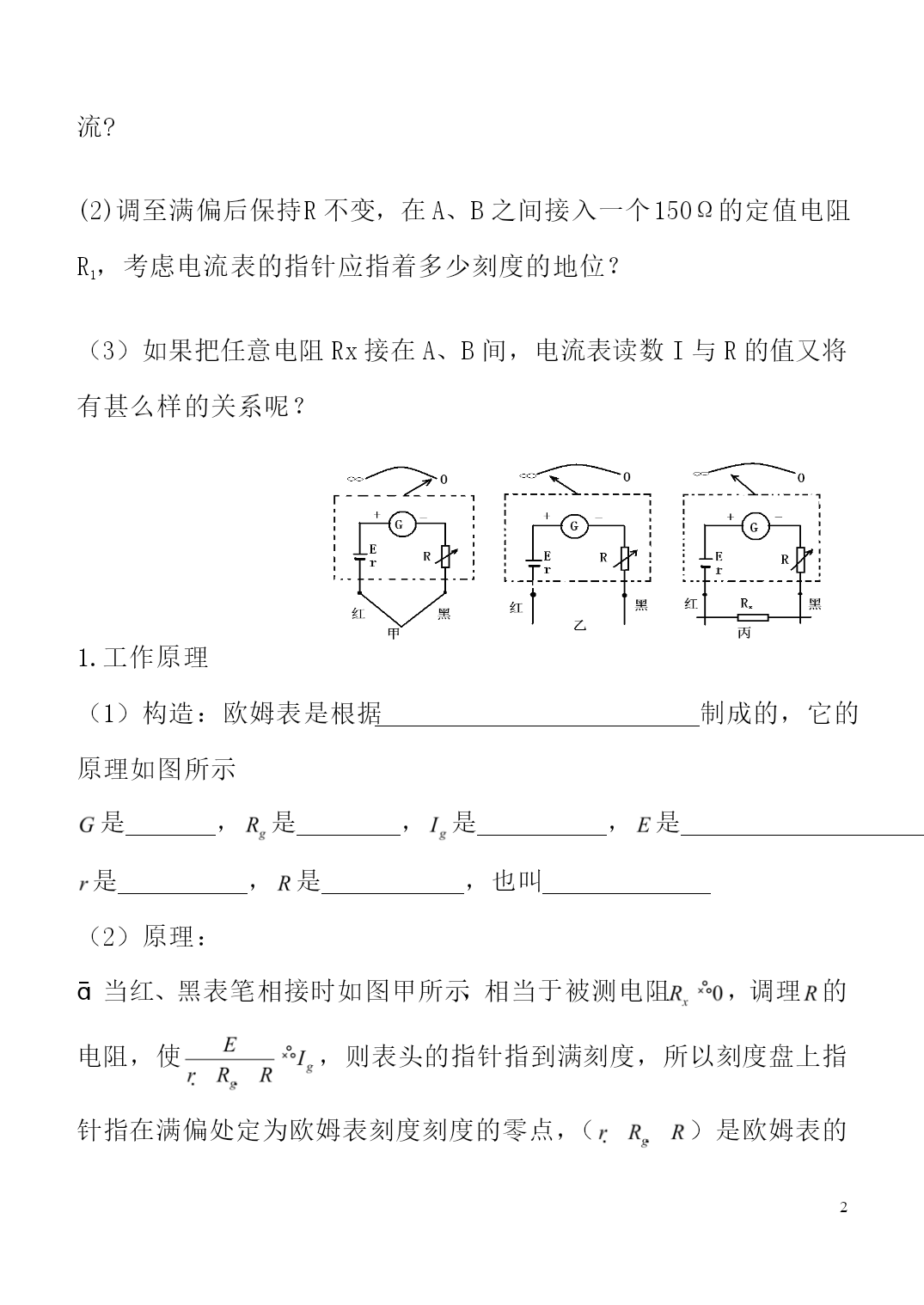

（1）构造：欧姆表是根据制成的，它的原理如图所示
是，是，是，是，是，是，也叫
（2）原理：
当红、黑表笔相接时如图甲所示，相当于被测电阻，调理的电阻，使，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度刻度的零点，（）是欧姆表的内阻。

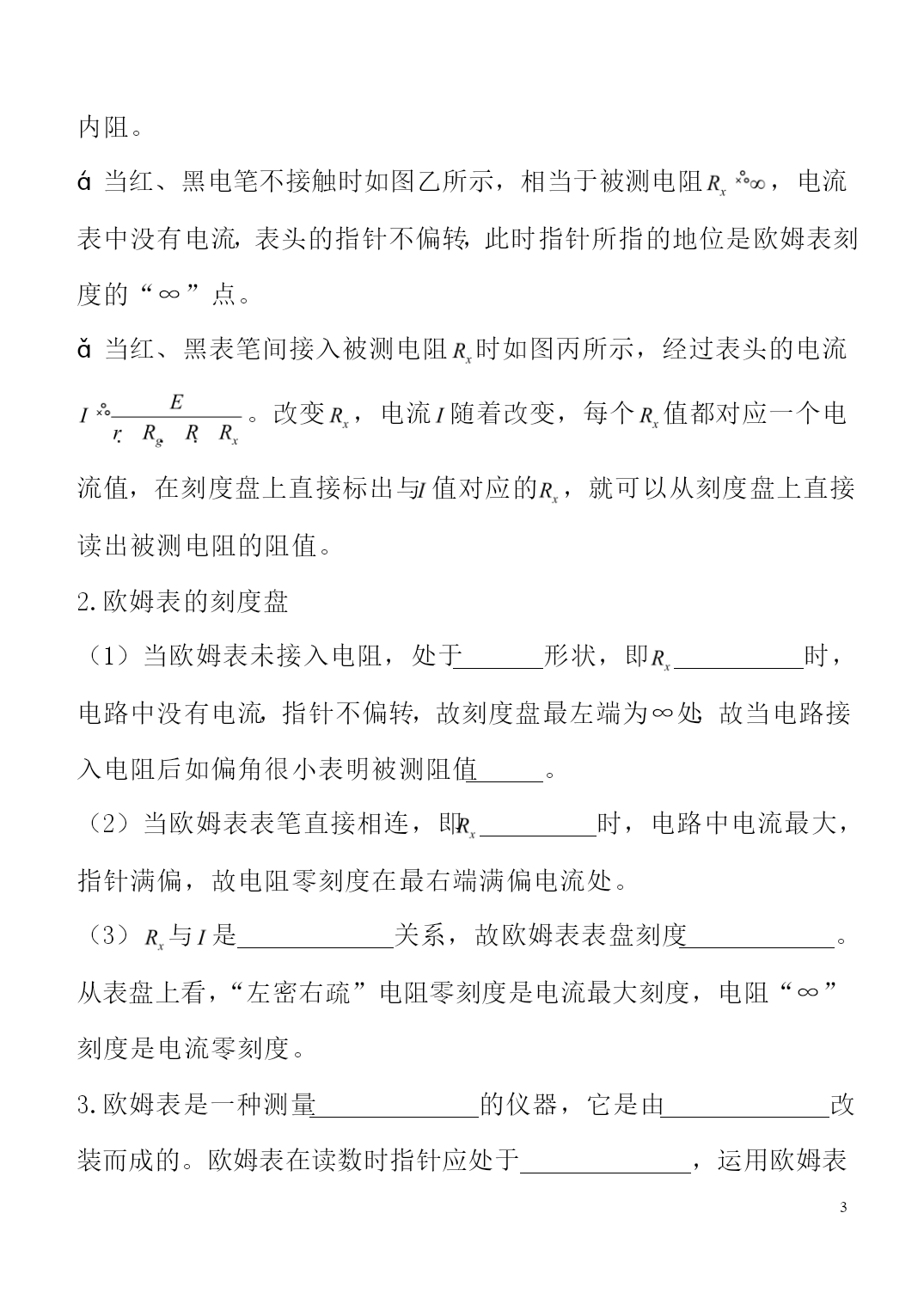

当红、黑电笔不接触时如图乙所示，相当于被测电阻，电流表中没有电流，表头的指针不偏转，此时指针所指的地位是欧姆表刻度的“∞”点。
当红、黑表笔间接入被测电阻时如图丙所示，经过表头的电流。改变，电流随着改变，每个值都对应一个电流值，在刻度盘上直接标出与值对应的，就可以从刻度盘上直接读出被测电阻的阻值。
2.欧姆表的刻度盘
（1）当欧姆表未接入电阻，处于形状，即时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角很小表明被测阻值。
（2）当欧姆表表笔直接相连，即时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。
（3）与是关系，故欧姆表表盘刻度。从表盘上看，“左密右疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。
3.欧姆表是一种测量的仪器，它是由改装而成的。欧姆表在读数时指针应处于，运用欧姆表要留意选择且每互换一次应重新。
目标二：多用电表

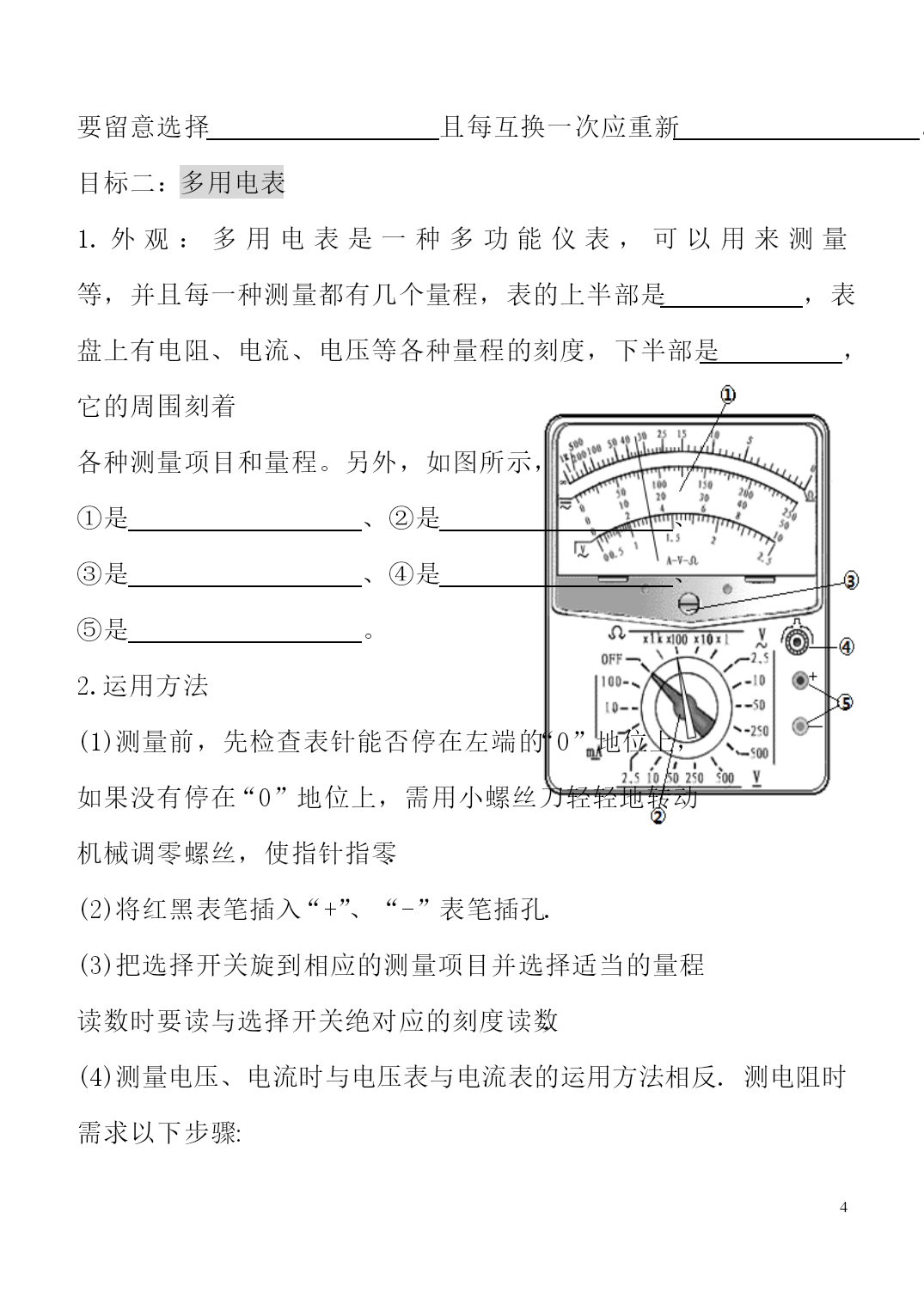

1.外观：多用电表是一种多功能仪表，可以用来测量等，并且每一种测量都有几个量程，表的上半部是，表盘上有电阻、电流、电压等各种量程的刻度，下半部是，它的周围刻着
各种测量项目和量程。另外，如图所示，
①是、②是、
③是、④是、
⑤是。
2.运用方法
(1)测量前，先检查表针能否停在左端的“0”地位上，
如果没有停在“0”地位上，需用小螺丝刀轻轻地转动
机械调零螺丝，使指针指零.
(2)将红黑表笔插入“+”、“-”表笔插孔.
(3)把选择开关旋到相应的测量项目并选择适当的量程.
读数时要读与选择开关绝对应的刻度读数.
(4)测量电压、电流时与电压表与电流表的运用方法相反.测电阻时需求以下步骤:
①把选择开关旋到欧姆挡上，并适当拔取倍率挡.②两表笔相接，调欧姆零点.
③把两只表笔分别与待测电阻两端相接，读出表的读数乘以倍率即为被测电阻的阻值.
④实验结束后，将表笔拔出，并将选择开关旋至“off”挡或交流电压最高挡.
3.留意事项
⑴测量电阻时，待测电阻要与电源和别的元件断开，两手不要接触待测电阻两端.
⑵选择好倍率挡后要进行“调零”，且每换一次倍率挡要“调零”一次.
⑶测量电阻时，若指针偏角过小，应换倍率较大的挡进行测量；若指针偏角过大，应换倍率较小的挡进行测量。
4．读数：读数=示数×倍数

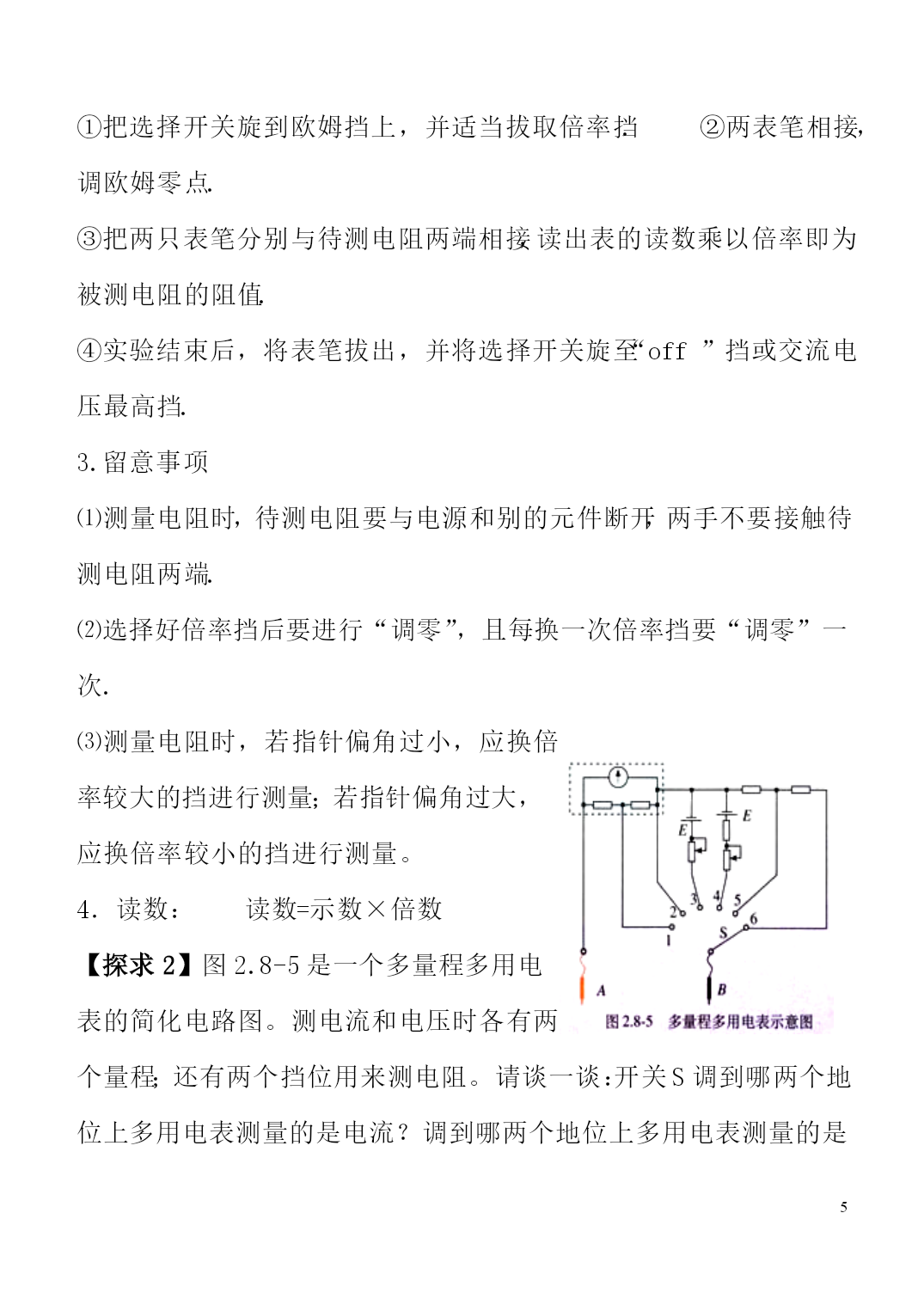

【探求2】图2.8-5是一个多量程多用电表的简化电路图。测电流和电压时各有两个量程；还有两个挡位用来测电阻。请谈一谈：开关S调到哪两个地位上多用电表测量的是电流？调到哪两个地位上多用电表测量的是电压？调到哪两个地位上多用电表测量的是电阻？并考虑在测量电流或电压时，两个地位中哪一个的量程比较大？

【例1】调解欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻值测得更精确些，应换用“×1”挡，重新调解欧姆零点后测量。
D．为了把电阻值测得更精确些，应换用“×100”挡，重新调解欧姆零点后测量。
目标三：二极管
晶体二极管是由制成的电子元件，它有两个电极，一个叫极，一个
叫极，二极管正向电阻，反向电阻，用多用电表可以判
断二极管的。

【例2】如上图所示，若要用多用电表的欧姆挡去测量二极管的正向电阻，红表笔应接端，黑表笔应接端。若要测量反向电阻呢？
【训练案】下图为—正在测量中的多用电表表盘。
（1）如果是用直流10V挡测量电
