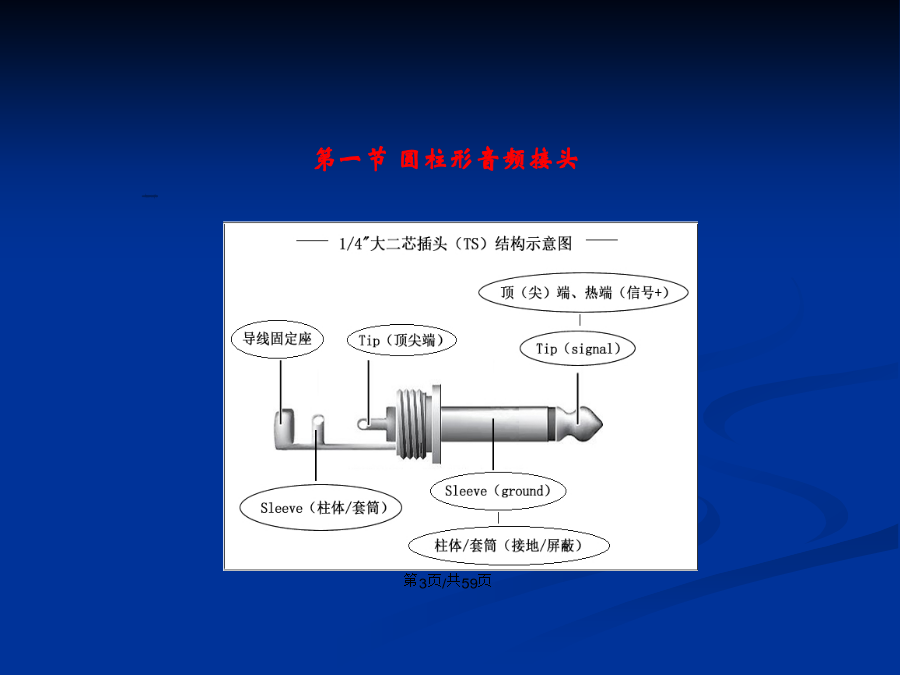

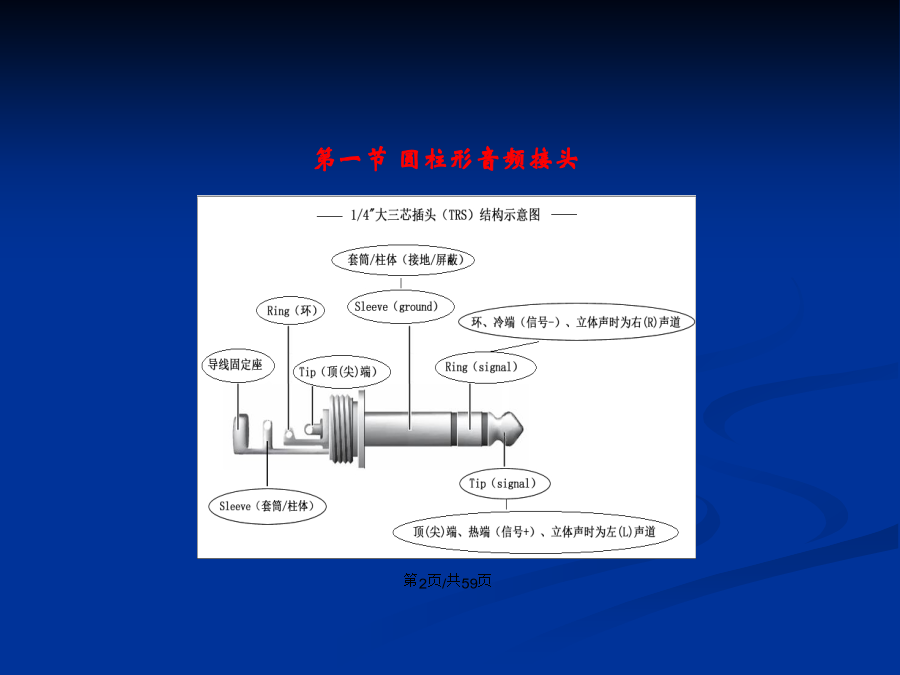

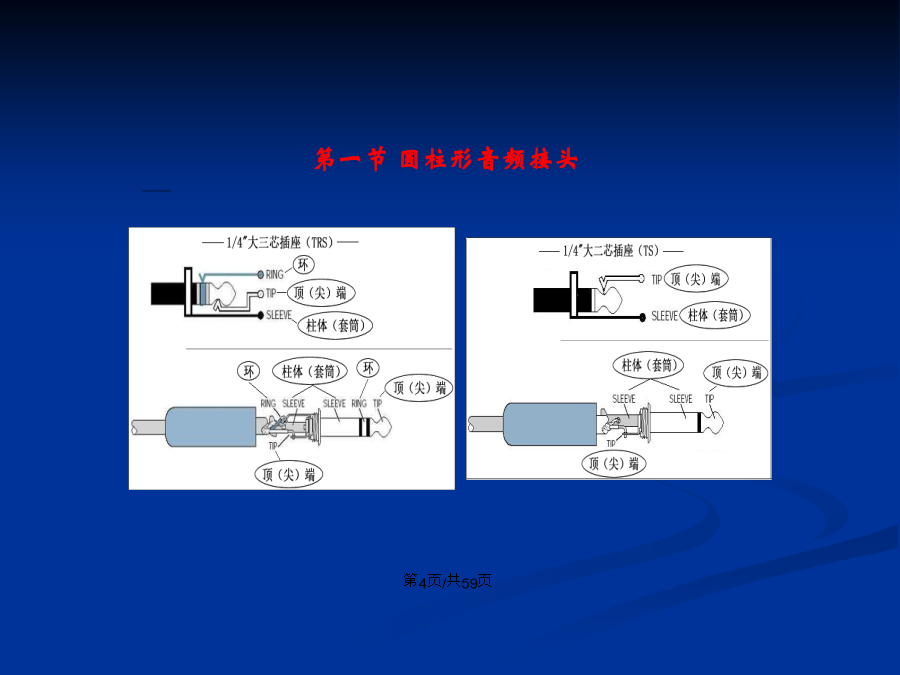

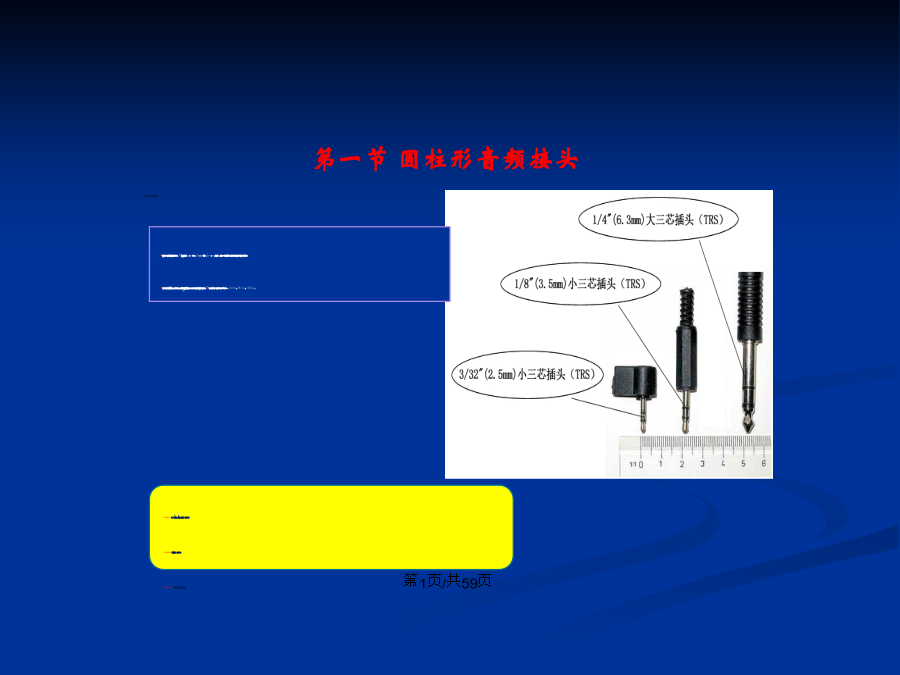

会计学第一节圆柱形音频接头二、模拟音频接口之TS接口三、大三芯（TRS）、大二芯（TS）插头与插座图示四、常见的大三芯（TRS）、小三芯（TRS）、大二芯插头（TS）接头线材第一节圆柱形音频接头第二节RCA（莲花）接头二、常见的RCA(莲花)接头线（AV线）二、常见的RCA(莲花)接头线（AV线）第二节RCA（莲花）接头第三节XLR接头(卡侬头)第三节XLR接头(卡侬头)第三节XLR接头(卡侬头)二、常见的XLR（卡侬）接头线第四节Speakon接口第四节Speakon接口Speakon接口的接线柱标识：三、音箱的接入端口有“NEUTRIK”、“接线柱”、“压线卡”（蝴蝶夹）等第五节BNC(Q9)接口及其它音频接口二、BANABAPLUG(香蕉插头)第六节光纤接口一、光纤按传输模式分类二、光模块、光电转换器、光纤收发器2、光电转换器
光电转换器是一种类似于基带MODEM（数字调制解调器）的设备，和基带MODEM不同的是接入的是光纤专线，是光信号。用于广域网中光电信号的转换和接口协议的转换。接入路由器，是广域网接入，具有光口配置灵活等特点。
不过随着网络技术的发展，光电转换器和“光猫”的概念越来越模糊，有可能两者统一为同一种设备，光电转换器也成为光猫的学名。第六节光纤接口三、光纤连接器第六节光纤接口第七节移动类音视频设备上四芯接口第七节移动类音视频设备上四芯接口OMTP接口与CTIA接口区别：
二者区别在于插头最后两节“地”（GND）和“麦克”（MIC）顺序相反。CTIA耳机插入OMTP设备会造成声音小且失真，一般不能互换使用。二．四芯耳机麦克插头结构图示三、四芯全平衡式耳机接口第八节常用的音频线材三、音箱线第九节线材的制作（工具）二、线材剥线这里介绍一下常见的几种音频接头线材焊接，实际上各种音频接线头及相互转接线市场上都有售卖，不是特殊情况，没有必要自己去焊接。2、焊接卡侬头焊接:把卡侬头的底盖、线卡套入线材，再行焊接！（焊接时按照“线材与接头连线示意图”进行）。二、大三芯（平衡）线材的制作三、大三芯对卡侬头（公、母）线材的制作五、平衡转非平衡线材的制作(卡侬（公/母）转大二芯线)平衡卡侬头端接线柱的焊接点“2”（+、热端）与线材“芯1”线焊接上，卡侬头的焊接点“1”与线材“屏蔽层”焊接上，卡侬头的焊接点“3”与线材“芯2”焊接上。另一端，非平衡大二芯头端接线柱的“1”（+、头）焊接点与线材“芯1”线焊接上，且“芯线2”要与“屏蔽层”拧结在一起，然后焊接在“套筒”接线柱上，如果拧结错误线材将无法使用。第十一节音频线材各种转接头第十一节音频线材各种转接头第十一节音频线材各种转接头第十一节音频线材各种转接头二、转接线材二、转接线材第十一节音频线材各种转接头第十二节调音台的INSERT线材制作及使用2、焊接二、INSERT插口电气原理第十二节调音台的INSERT线材制作及使用相关补充知识举例：现在要把一个音频信号A从这端传到另一端。传输过程中各种干扰信号会进到传输线路或设备当中，如变压器产生的交流声B，手机产生的干扰C等。这样当信号传输到接收端时已经不只是A了，变为（A+B+C）了。用平衡信号方式传输时，“热端”里的信号为A+B+C。“冷端”里的信号为-A+B+C，在接收端最终要把“冷端”的信号进行反相-（-A+B+C）=A-B-C，再把冷端和热端信号合并，即（A+B+C）＋（A-B-C）＝2A，最终干扰信号被消除。
因为不平衡接法就是仅用一条信号线传送信号的连接方法，所以这种接法容易受到干扰。一般在家用电器上或一些要求较低的情况下使用三、音频插头
音频插头有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。与之相应焊接好的线材同样也有平衡信号用线材和非平衡信号用线材的区分。
1、平衡信号音频插头：卡侬头（三芯）头、大三芯头、小三芯头等。
平衡线材有“卡侬（公对母、公对公、母对母、）线材、卡侬（公、母）对大三芯线材、大三芯对大三芯线材”等。
2、非平衡信号音频插头：大二芯头、莲花头等。
非平衡线材有“大二芯对大二芯线材、莲花对莲花线材、大二芯对莲花线材”等。音频接口、接线释义篇
