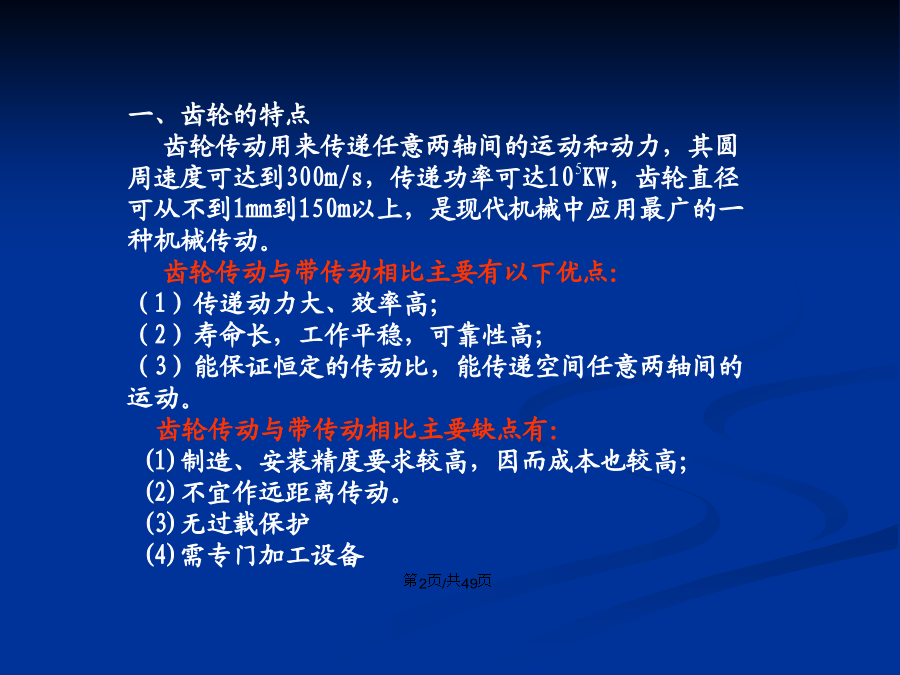

会计学一、齿轮的特点

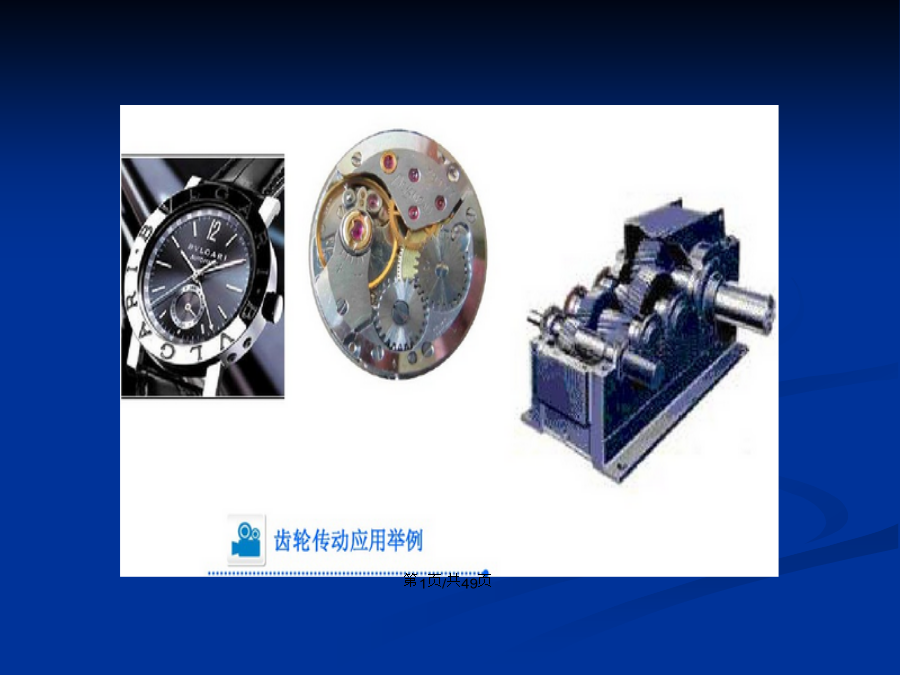

齿轮传动用来传递任意两轴间的运动和动力，其圆周速度可达到300m/s，传递功率可达105KW，齿轮直径可从不到1mm到150m以上，是现代机械中应用最广的一种机械传动。
齿轮传动与带传动相比主要有以下优点：
（1）传递动力大、效率高；
（2）寿命长，工作平稳，可靠性高；
（3）能保证恒定的传动比，能传递空间任意两轴间的运动。
齿轮传动与带传动相比主要缺点有：
(1)制造、安装精度要求较高，因而成本也较高；
(2)不宜作远距离传动。
(3)无过载保护
(4)需专门加工设备

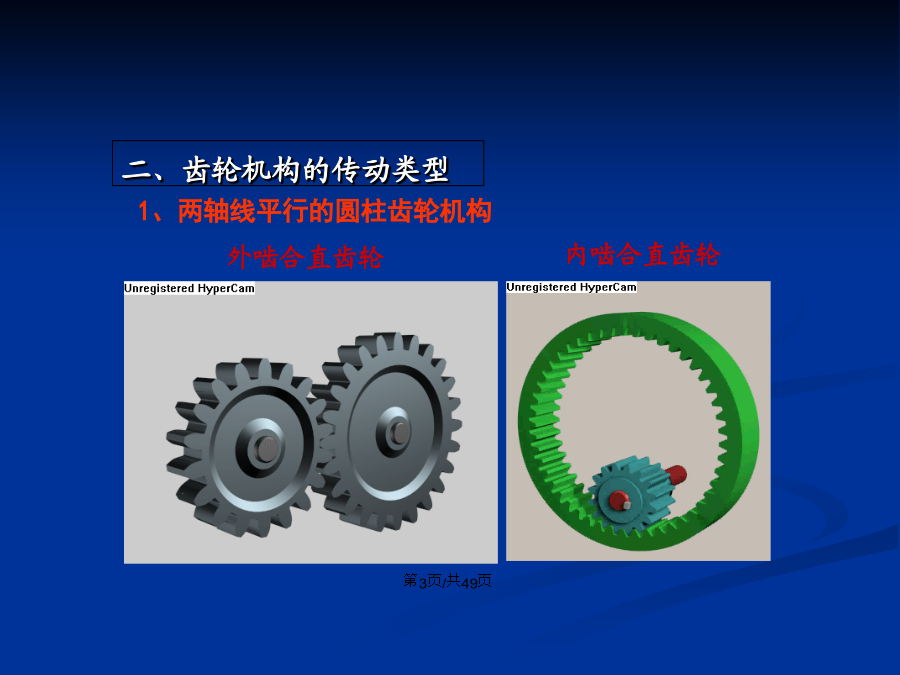

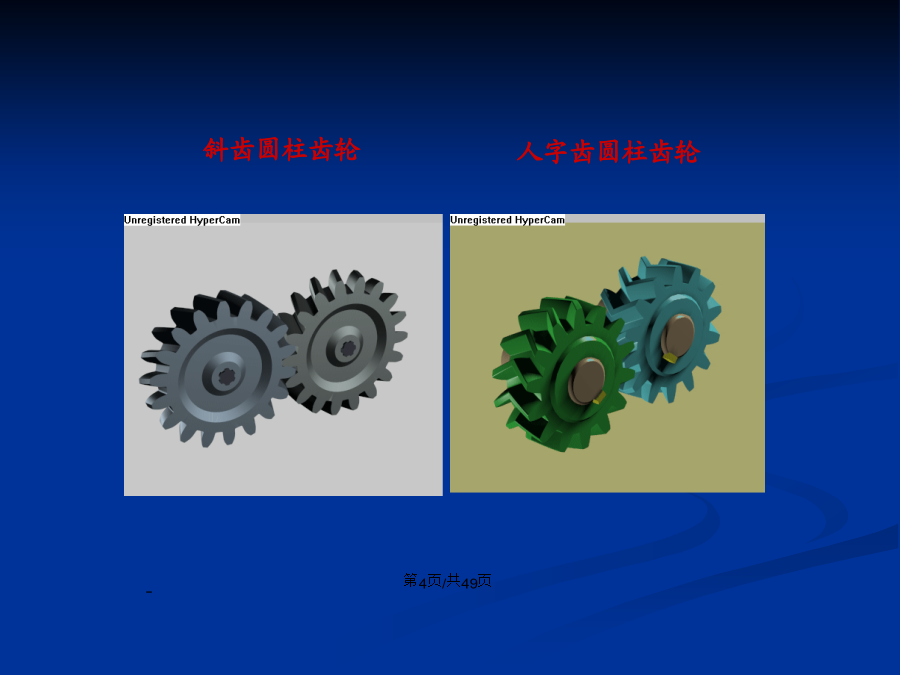

斜齿圆柱齿轮齿轮齿条传动直齿圆锥齿轮传动3、两轴相交错的齿轮机构蜗轮蜗杆传动8avi2、按工作条件/三.对齿轮传动的基本要求：
1.传动准确平稳：
齿轮传动的最基本要求之一是瞬时传动比恒定不变。以避免产生动载荷、冲击、震动和噪声。这于齿轮的齿廓形状、制造和安装精度有关。
2.承载能力强
齿轮传动在具体的工作条件下，必须有足够的工作能力，以保证齿轮在整个工作过程中不致产生各种失效。这与齿轮的尺寸、材料、热处理工艺因素有关。2.直齿圆柱齿轮的主要参数（5个）(重点)
①齿数z
②模数m（5个参数中最重要的参数）
定义：将分度圆上齿距p与无理数π的比值，称为齿轮模数，用m表示，单位是mm。
公式：m=p/π或p=πm。由于比值是无理数，现将模数m进行标准化，即模数m是标准值，见表7－3。
特点：（1）m越大，p越大，轮齿就越大，齿轮的承载能力就越强；反之轮齿越小，齿轮的承载能力就越弱。
（2）由于πd=pz，可得分度圆直径d=mz。m为一系列标准值，即使分度圆的值成为一个比较整齐的数值。
问题：m越大，轮齿就越大，那么齿轮的几何尺寸必然大吗？

3齿轮传动3齿轮传动顶隙c序号3个高3个圆直径3个齿1个顶隙、1个中心距一、齿轮轮齿的加工方法原理：用刀刃的轴剖面形状和被切制齿轮的齿槽形状相同
的刀具进行切齿的。
刀具：盘形铣刀、指状铣刀
仿形法加工方便易行，但精度难以保证。由于渐开线齿廓形状取决于基圆的大小，而基圆半径rb=(mzcosα)/2，故齿廓形状与m、z、α有关。欲加工精确齿廓，对模数和压力角相同的、齿数不同的齿轮，应采用不同的刀具，而这在实际中是不可能的。生产中通常用同一号铣刀切制同模数、不同齿数的齿轮，故齿形通常是近似的。表中列出了1-8号圆盘铣刀加工齿轮的齿数范围。

圆盘铣刀加工齿数的范围
2.范成法是利用轮齿啮合时齿廓曲线互为包络线的原理来加工齿廓，其中一个齿轮（或齿条）作为刀具，另一个齿轮则为被切齿轮毛坯，刀具相对于被切齿轮毛坯运动时，刀具齿廓即可切出被加工齿轮的齿廓。
原理：根据齿轮啮合时，其共轭齿廓互为包络的原理切制。范成实验的平面图如图1、齿轮插刀2、齿条插刀3、齿轮滚刀
C齿轮滚刀像梯形螺纹的螺杆，轴向剖面齿廓为精确的直线齿廓，滚刀转动时相当于齿条在移动。可实现连续加工，生产率高。
3齿轮传动3齿轮传动3齿轮传动3齿轮传动3齿轮传动

3齿轮传动六、齿轮传动的润滑

润滑是减少摩擦磨损的有效方法。
