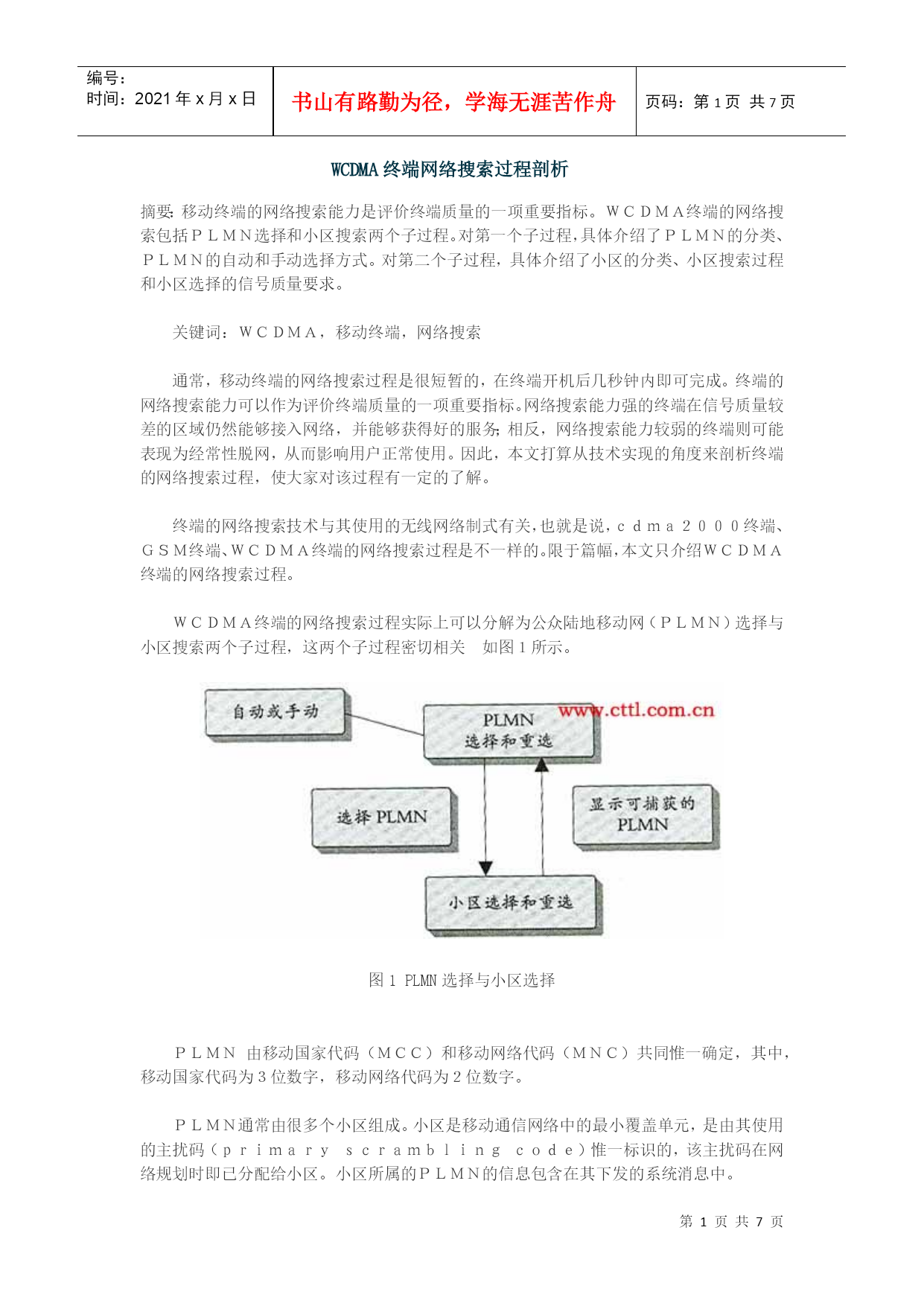

WCDMA终端网络搜索过程剖析
摘要：移动终端的网络搜索能力是评价终端质量的一项重要指标。ＷＣＤＭＡ终端的网络搜索包括ＰＬＭＮ选择和小区搜索两个子过程。对第一个子过程，具体介绍了ＰＬＭＮ的分类、ＰＬＭＮ的自动和手动选择方式。对第二个子过程，具体介绍了小区的分类、小区搜索过程和小区选择的信号质量要求。关键词：ＷＣＤＭＡ，移动终端，网络搜索通常，移动终端的网络搜索过程是很短暂的，在终端开机后几秒钟内即可完成。终端的网络搜索能力可以作为评价终端质量的一项重要指标。网络搜索能力强的终端在信号质量较差的区域仍然能够接入网络，并能够获得好的服务；相反，网络搜索能力较弱的终端则可能表现为经常性脱网，从而影响用户正常使用。因此，本文打算从技术实现的角度来剖析终端的网络搜索过程，使大家对该过程有一定的了解。终端的网络搜索技术与其使用的无线网络制式有关，也就是说，ｃｄｍａ２０００终端、ＧＳＭ终端、ＷＣＤＭＡ终端的网络搜索过程是不一样的。限于篇幅，本文只介绍ＷＣＤＭＡ终端的网络搜索过程。ＷＣＤＭＡ终端的网络搜索过程实际上可以分解为公众陆地移动网（ＰＬＭＮ）选择与小区搜索两个子过程，这两个子过程密切相关如图１所示。

图1PLMN选择与小区选择
ＰＬＭＮ由移动国家代码（ＭＣＣ）和移动网络代码（ＭＮＣ）共同惟一确定，其中，移动国家代码为３位数字，移动网络代码为２位数字。ＰＬＭＮ通常由很多个小区组成。小区是移动通信网络中的最小覆盖单元，是由其使用的主扰码（ｐｒｉｍａｒｙｓｃｒａｍｂｌｉｎｇｃｏｄｅ）惟一标识的，该主扰码在网络规划时即已分配给小区。小区所属的ＰＬＭＮ的信息包含在其下发的系统消息中。终端在开机或脱网时，首先由ＰＬＭＮ选择过程通过自动或手动方式选择一个ＰＬＭＮ，然后搜索属于该ＰＬＭＮ的小区，如果在该ＰＬＭＮ下无法捕捉到合适的小区，则将在小区搜索过程中得到的可捕获ＰＬＭＮ列表报告给ＰＬＭＮ选择过程，由其重新选择ＰＬＭＮ，启动新一轮小区捕获过程。一、PLMN选择１．ＰＬＭＮ的分类对于一个特定的终端来说，通常需要维护几种不同类型的ＰＬＭＮ列表，每个列表中会有多个ＰＬＭＮ。已登记ＰＬＭＮ（ＲＰＬＭＮ）是终端在上次关机或脱网前登记上的ＰＬＭＮ。在３ＧＰＰ２００３年第ＴＳＧＴＰ－２１次会议上决定，将该参数从ＵＳＩＭ卡上删掉，而将其保存在终端的内存中。等效ＰＬＭＮ（ＥＰＬＭＮ）为与终端当前所选择的ＰＬＭＮ处于同等地位的ＰＬＭＮ，其优先级相同。归属ＰＬＭＮ（ＨＰＬＭＮ）为终端用户归属的ＰＬＭＮ。也就是说，终端ＵＳＩＭ卡上的ＩＭＳＩ号中包含的ＭＣＣ和ＭＮＣ与ＨＰＬＭＮ上的ＭＣＣ和ＭＮＣ是一致的，对于某一用户来说，其归属的ＰＬＭＮ只有一个。用户控制ＰＬＭＮ（ＵＰＬＭＮ）是储存在ＵＳＩＭ卡上的一个与ＰＬＭＮ选择有关的参数。运营商控制ＰＬＭＮ（ＯＰＬＭＮ）是储存在ＵＳＩＭ卡上的一个与ＰＬＭＮ选择有关的参数。禁用ＰＬＭＮ（ＦＰＬＭＮ）为被禁止访问的ＰＬＭＮ，通常终端在尝试接入某个ＰＬＭＮ被拒绝以后，会将其加到本列表中。可捕获ＰＬＭＮ（ＡＰＬＭＮ）为终端能在其上找到至少一个小区，并能读出其ＰＬＭＮ标识信息的ＰＬＭＮ。２．ＰＬＭＮ的选择方式从图１知道，ＰＬＭＮ的选择有自动选择和手动选择两种方式，其选择过程分别如图２和图３所示。

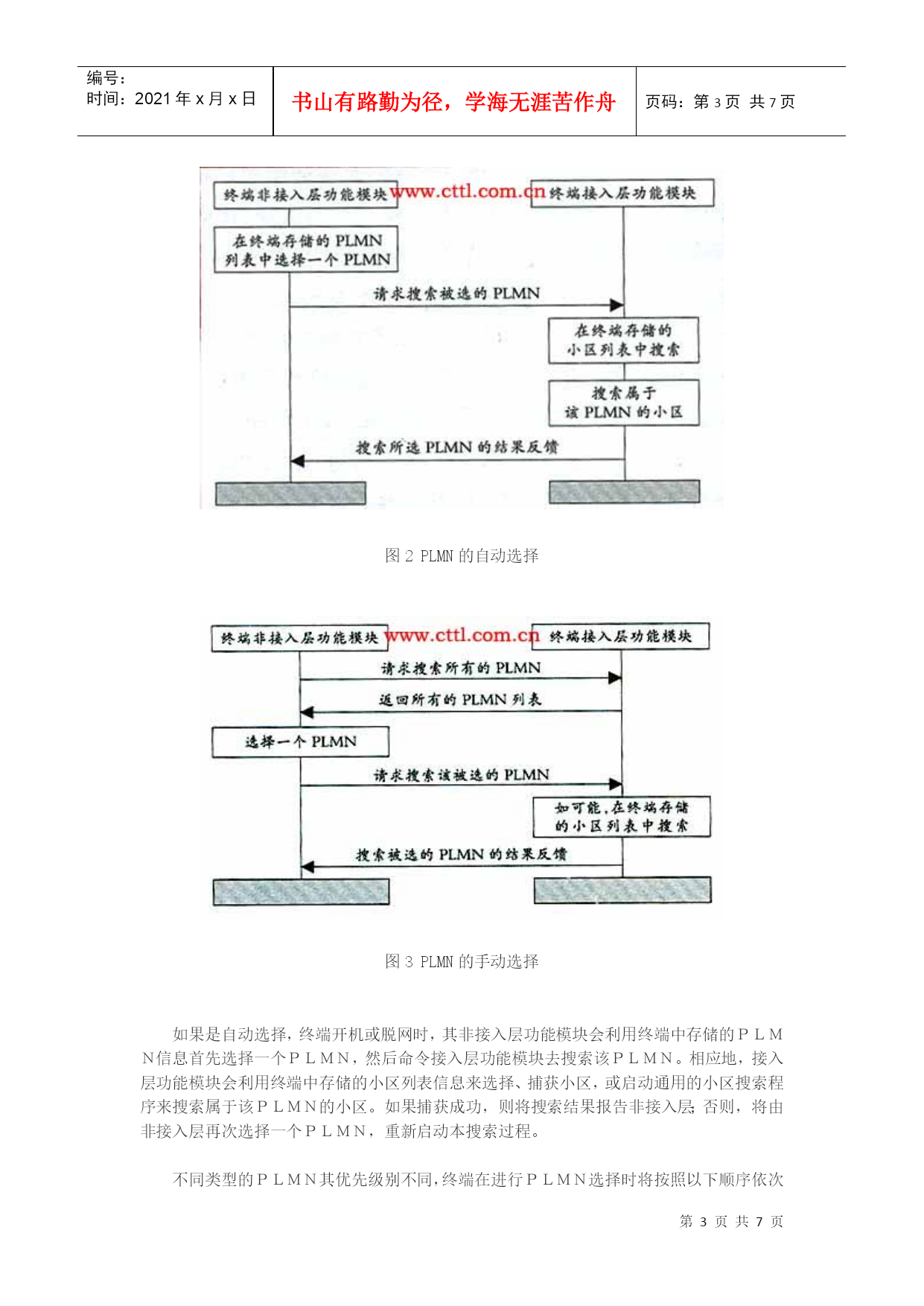

图2PLMN的自动选择

图3PLMN的手动选择
如果是自动选择，终端开机或脱网时，其非接入层功能模块会利用终端中存储的ＰＬＭＮ信息首先选择一个ＰＬＭＮ，然后命令接入层功能模块去搜索该ＰＬＭＮ。相应地，接入层功能模块会利用终端中存储的小区列表信息来选择、捕获小区，或启动通用的小区搜索程序来搜索属于该ＰＬＭＮ的小区。如果捕获成功，则将搜索结果报告非接入层；否则，将由非接入层再次选择一个ＰＬＭＮ，重新启动本搜索过程。不同类型的ＰＬＭＮ其优先级别不同，终端在进行ＰＬＭＮ选择时将按照以下顺序依次进行：①ＲＰＬＭＮ和ＥＰＬＭＮ②ＨＰＬＭＮ③ＵＰＬＭＮ④ＯＰＬＭＮ⑤其他的ＰＬＭＮ而如果是手动选择，终端开机或脱网时，其非接入层功能模块会命令接入层去搜索所有的ＰＬＭＮ，然后接入层将搜索到的所有ＰＬＭＮ信息报告给非接入层，由用户通过一些手动操作来选定一个特定的ＰＬＭＮ。其后的搜索过程与自动选择过程相同，在此不再赘述。二、小区搜索１．小区的分类与ＰＬＭＮ类似，小区也分为几种类型。可接受的小区（ａｃｃｅｐｔａｂｌｅｃｅｌｌ）是指终端用户在小区中只可以获得一些受限的最基本的服务，比如只能拨打紧急电话。它的判定条件是不在禁止的小区之列，而且其信号质量满足一定的
