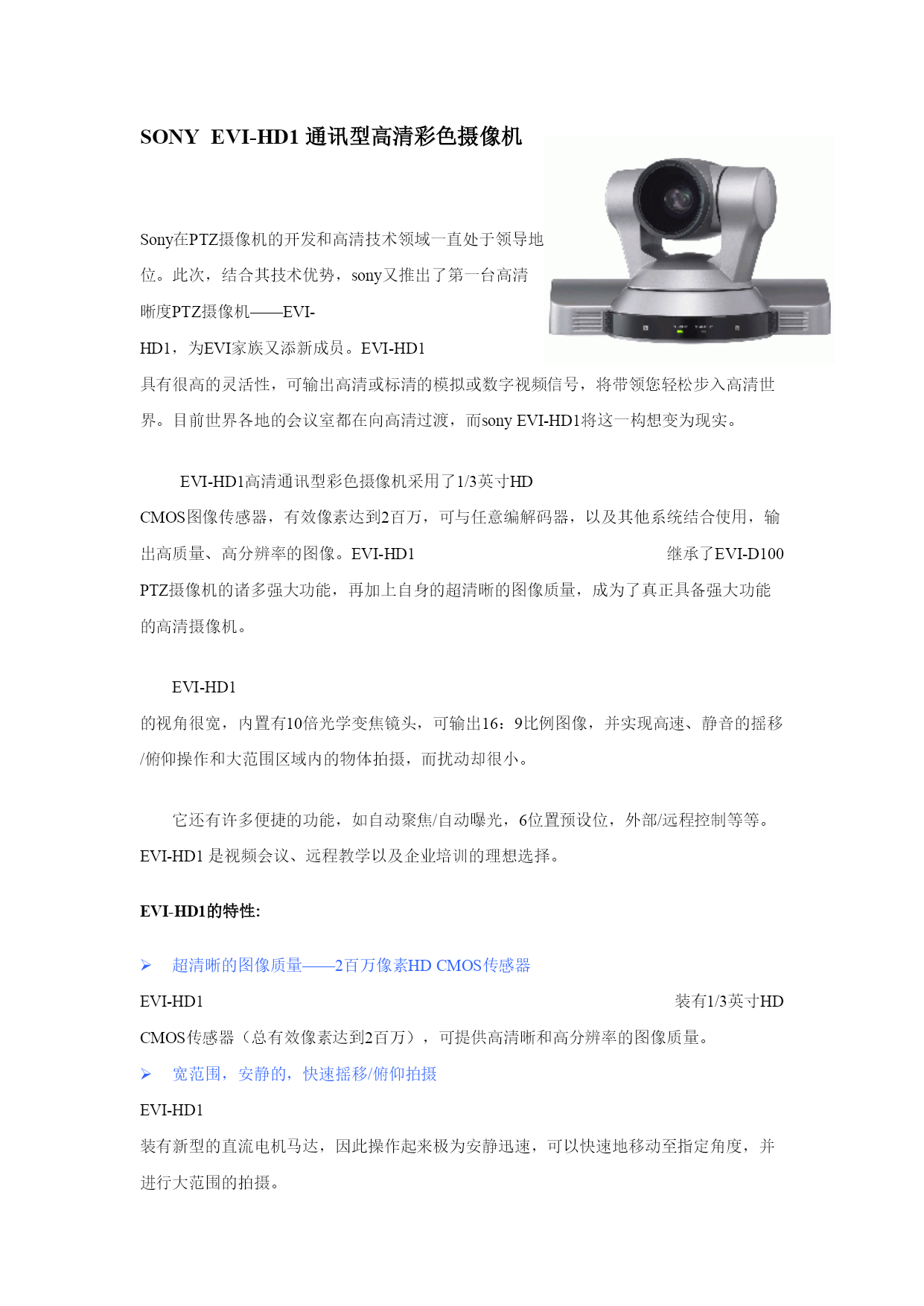

SONYEVI-HD1通讯型高清彩色摄像机

Sony在PTZ摄像机的开发和高清技术领域一直处于领导地位。此次，结合其技术优势，sony又推出了第一台高清晰度PTZ摄像机——EVI-HD1，为EVI家族又添新成员。EVI-HD1具有很高的灵活性，可输出高清或标清的模拟或数字视频信号，将带领您轻松步入高清世界。目前世界各地的会议室都在向高清过渡，而sonyEVI-HD1将这一构想变为现实。

EVI-HD1高清通讯型彩色摄像机采用了1/3英寸HDCMOS图像传感器，有效像素达到2百万，可与任意编解码器，以及其他系统结合使用，输出高质量、高分辨率的图像。EVI-HD1继承了EVI-D100PTZ摄像机的诸多强大功能，再加上自身的超清晰的图像质量，成为了真正具备强大功能的高清摄像机。

EVI-HD1的视角很宽，内置有10倍光学变焦镜头，可输出16：9比例图像，并实现高速、静音的摇移/俯仰操作和大范围区域内的物体拍摄，而扰动却很小。

它还有许多便捷的功能，如自动聚焦/自动曝光，6位置预设位，外部/远程控制等等。EVI-HD1是视频会议、远程教学以及企业培训的理想选择。

EVI-HD1的特性:

超清晰的图像质量——2百万像素HDCMOS传感器
EVI-HD1装有1/3英寸HDCMOS传感器（总有效像素达到2百万），可提供高清晰和高分辨率的图像质量。
宽范围，安静的，快速摇移/俯仰拍摄
EVI-HD1装有新型的直流电机马达，因此操作起来极为安静迅速，可以快速地移动至指定角度，并进行大范围的拍摄。

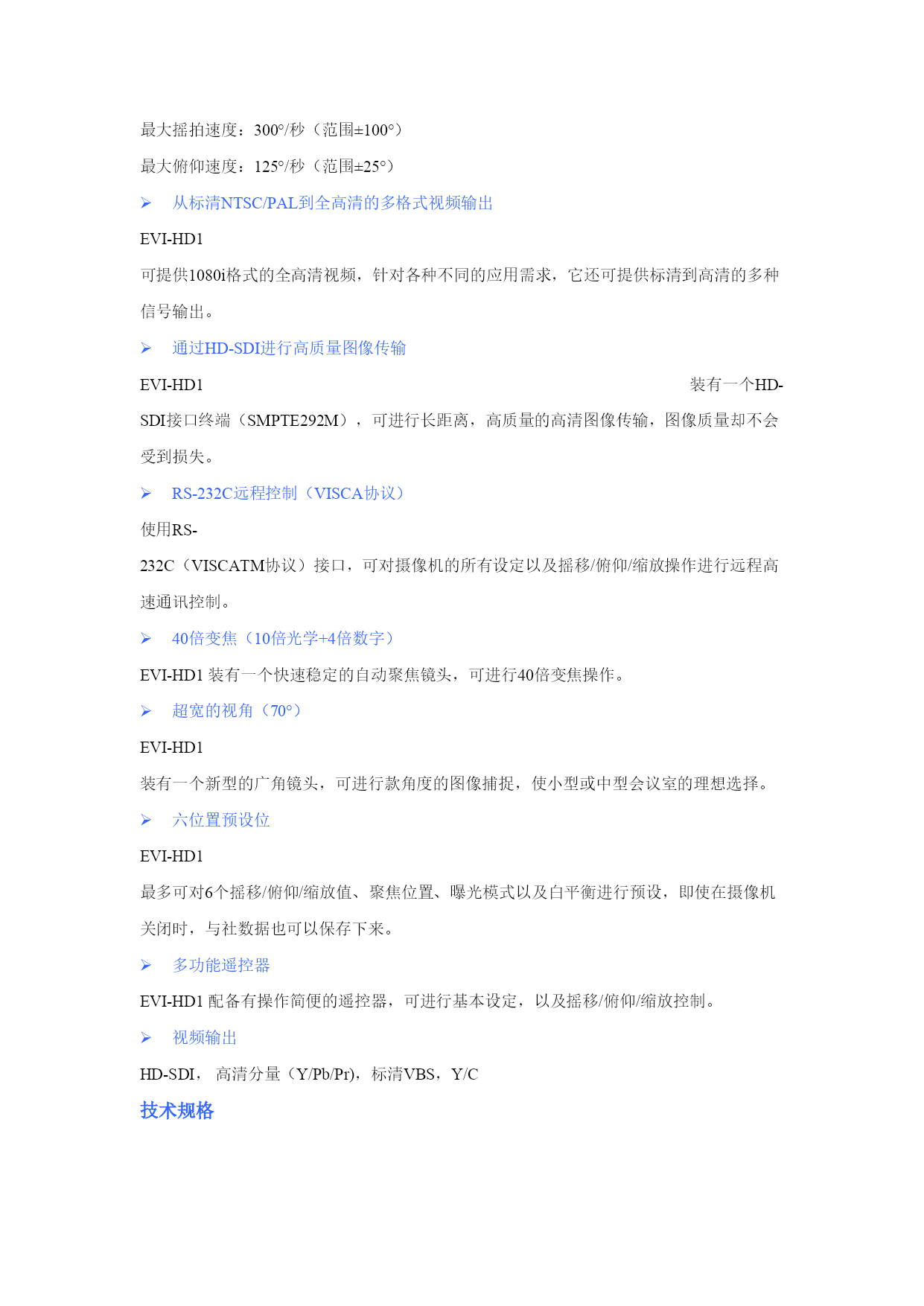

最大摇拍速度：300°/秒（范围±100°）
最大俯仰速度：125°/秒（范围±25°）
从标清NTSC/PAL到全高清的多格式视频输出
EVI-HD1可提供1080i格式的全高清视频，针对各种不同的应用需求，它还可提供标清到高清的多种信号输出。
通过HD-SDI进行高质量图像传输
EVI-HD1装有一个HD-SDI接口终端（SMPTE292M），可进行长距离，高质量的高清图像传输，图像质量却不会受到损失。
RS-232C远程控制（VISCA协议）
使用RS-232C（VISCATM协议）接口，可对摄像机的所有设定以及摇移/俯仰/缩放操作进行远程高速通讯控制。
40倍变焦（10倍光学+4倍数字）
EVI-HD1装有一个快速稳定的自动聚焦镜头，可进行40倍变焦操作。
超宽的视角（70°）
EVI-HD1装有一个新型的广角镜头，可进行款角度的图像捕捉，使小型或中型会议室的理想选择。
六位置预设位
EVI-HD1最多可对6个摇移/俯仰/缩放值、聚焦位置、曝光模式以及白平衡进行预设，即使在摄像机关闭时，与社数据也可以保存下来。
多功能遥控器
EVI-HD1配备有操作简便的遥控器，可进行基本设定，以及摇移/俯仰/缩放控制。
视频输出
HD-SDI，高清分量（Y/Pb/Pr)，标清VBS，Y/C

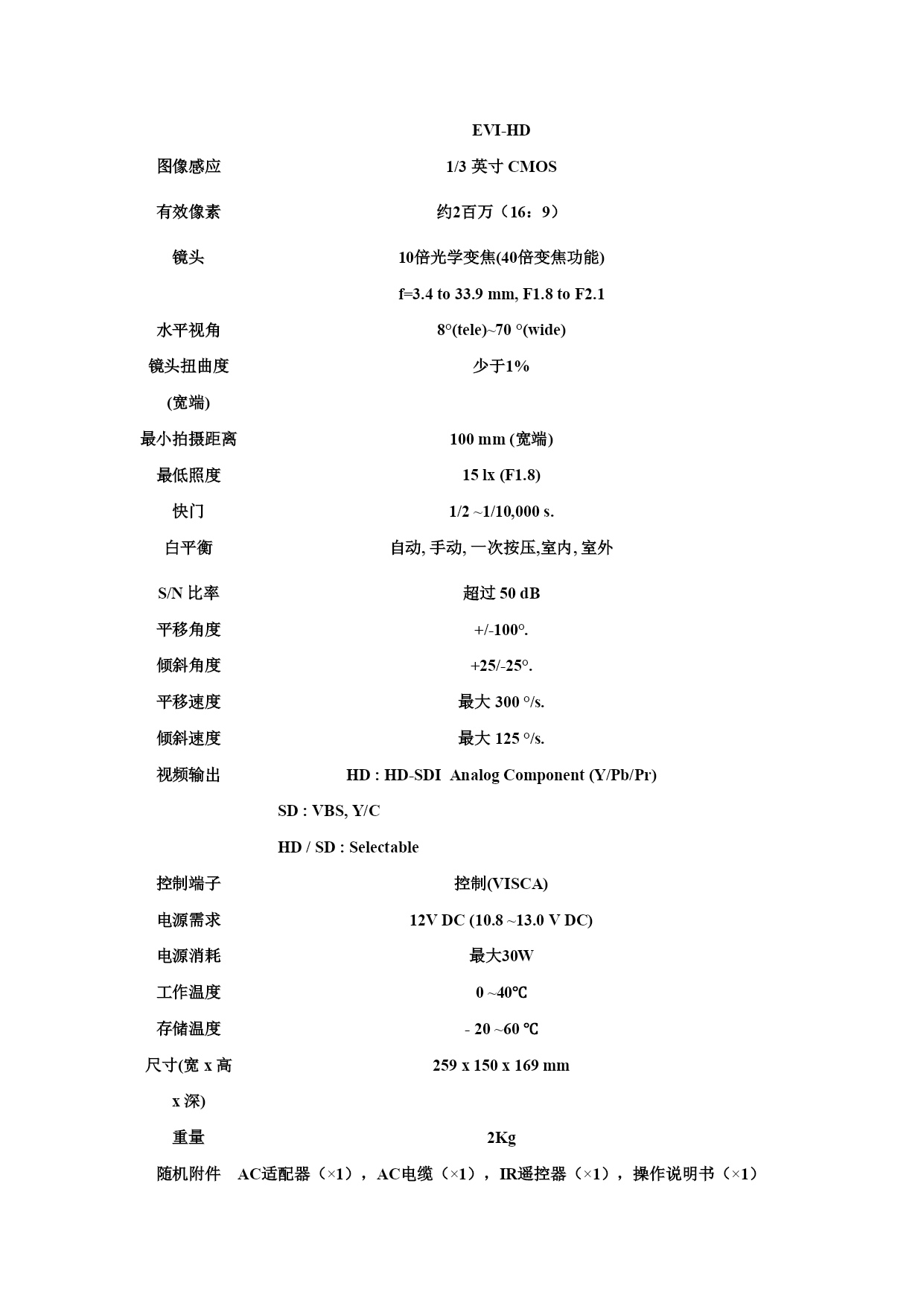

技术规格

EVI-HD图像感应1/3英寸CMOS有效像素约2百万（16：9）镜头10倍光学变焦(40倍变焦功能)
f=3.4to33.9mm,F1.8toF2.1水平视角8°(tele)~70°(wide)镜头扭曲度(宽端)少于1%最小拍摄距离100mm(宽端)最低照度15lx(F1.8)快门1/2~1/10,000s.白平衡自动,手动,一次按压,室内,室外S/N比率超过50dB平移角度+/-100°.倾斜角度+25/-25°.平移速度最大300°/s.倾斜速度最大125°/s.视频输出HD:HD-SDIAnalogComponent(Y/Pb/Pr)
SD:VBS,Y/C
HD/SD:Selectable控制端子控制(VISCA)电源需求12VDC(10.8~13.0VDC)电源消耗最大30W工作温度0~40℃存储温度-20~60℃尺寸(宽x高x深)259x150x169mm重量2Kg随机附件AC适配器（×1），AC电缆（×1），IR遥控器（×1），操作说明书（×1）

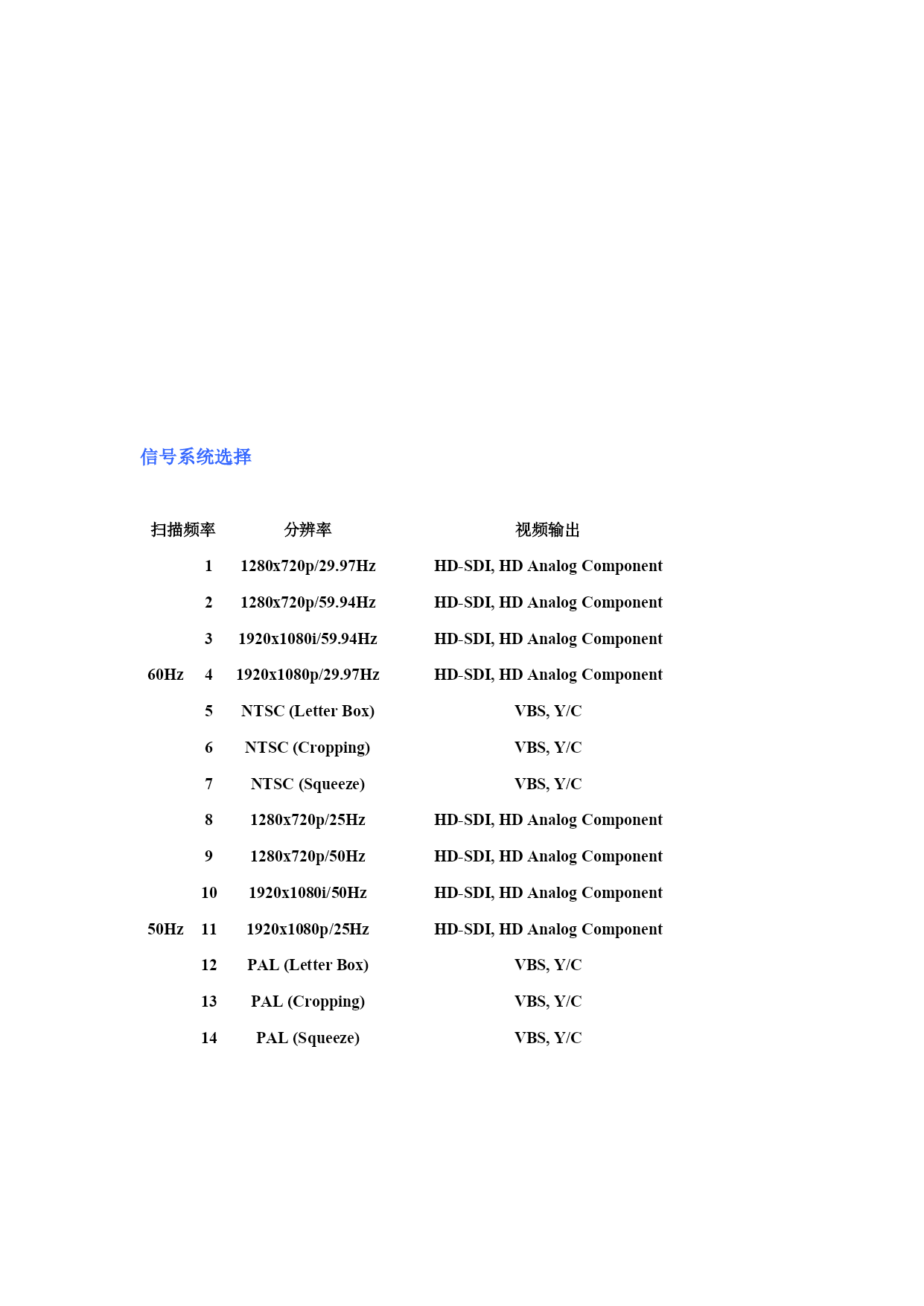

信号系统选择

扫描频率分辨率视频输出

60Hz11280x720p/29.97HzHD-SDI,HDAnalogComponent21280x720p/59.94HzHD-SDI,HDAnalogComponent31920x1080i/59.94HzHD-SDI,HDAnalogComponent41920x1080p/29.97HzHD-SDI,HDAnalogComponent5NTSC(LetterBox)VBS,Y/C6NTSC(Cropping)VBS,Y/C7NTSC(Squeeze)VBS,Y/C

50Hz81280x720p/25HzHD-SDI,HDAnalogComponent91280x720p/50HzHD-SDI,HDAnalogCom
