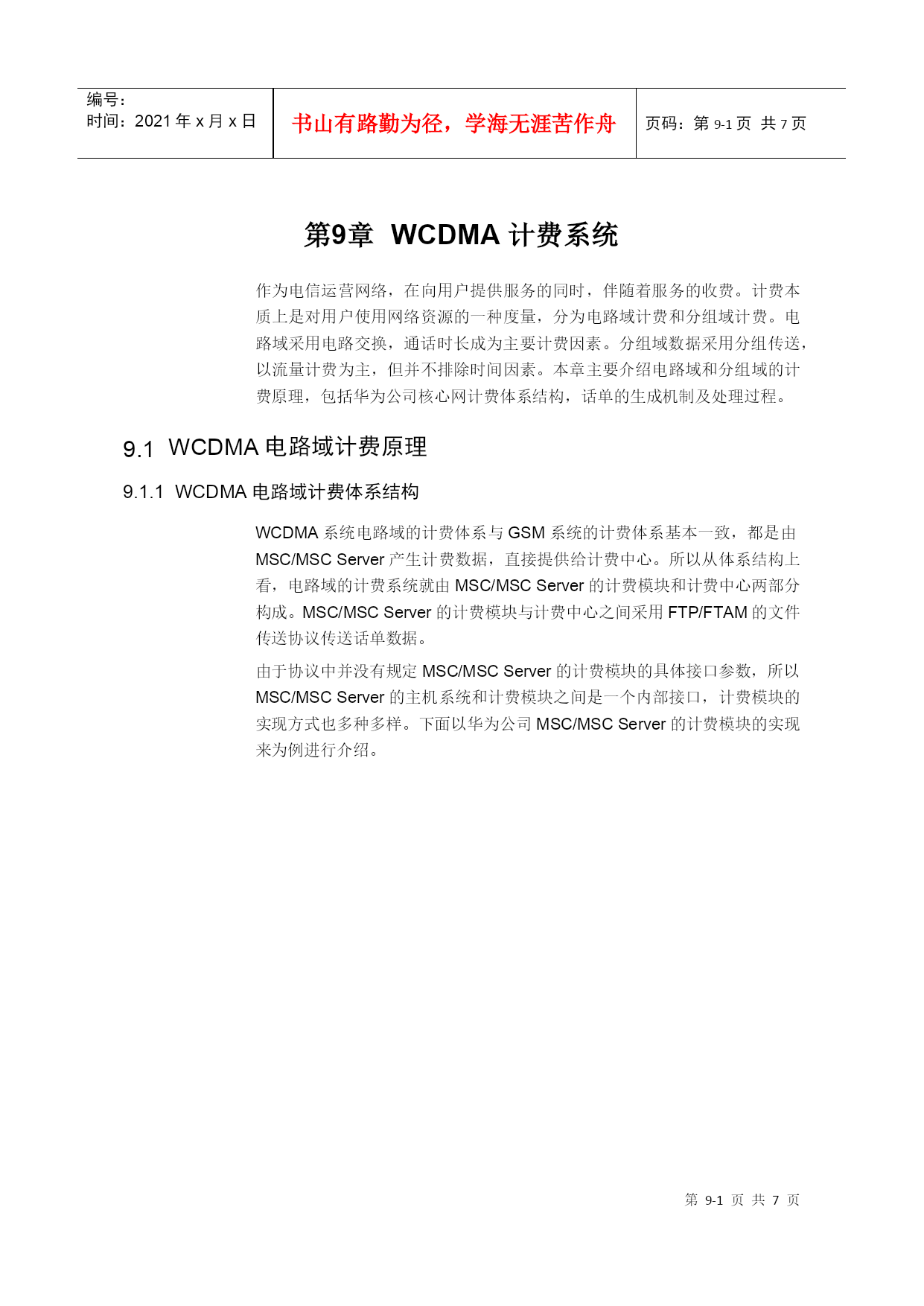

WCDMA计费系统
作为电信运营网络，在向用户提供服务的同时，伴随着服务的收费。计费本质上是对用户使用网络资源的一种度量，分为电路域计费和分组域计费。电路域采用电路交换，通话时长成为主要计费因素。分组域数据采用分组传送，以流量计费为主，但并不排除时间因素。本章主要介绍电路域和分组域的计费原理，包括华为公司核心网计费体系结构，话单的生成机制及处理过程。
WCDMA电路域计费原理
WCDMA电路域计费体系结构
WCDMA系统电路域的计费体系与GSM系统的计费体系基本一致，都是由MSC/MSCServer产生计费数据，直接提供给计费中心。所以从体系结构上看，电路域的计费系统就由MSC/MSCServer的计费模块和计费中心两部分构成。MSC/MSCServer的计费模块与计费中心之间采用FTP/FTAM的文件传送协议传送话单数据。
由于协议中并没有规定MSC/MSCServer的计费模块的具体接口参数，所以MSC/MSCServer的主机系统和计费模块之间是一个内部接口，计费模块的实现方式也多种多样。下面以华为公司MSC/MSCServer的计费模块的实现来为例进行介绍。

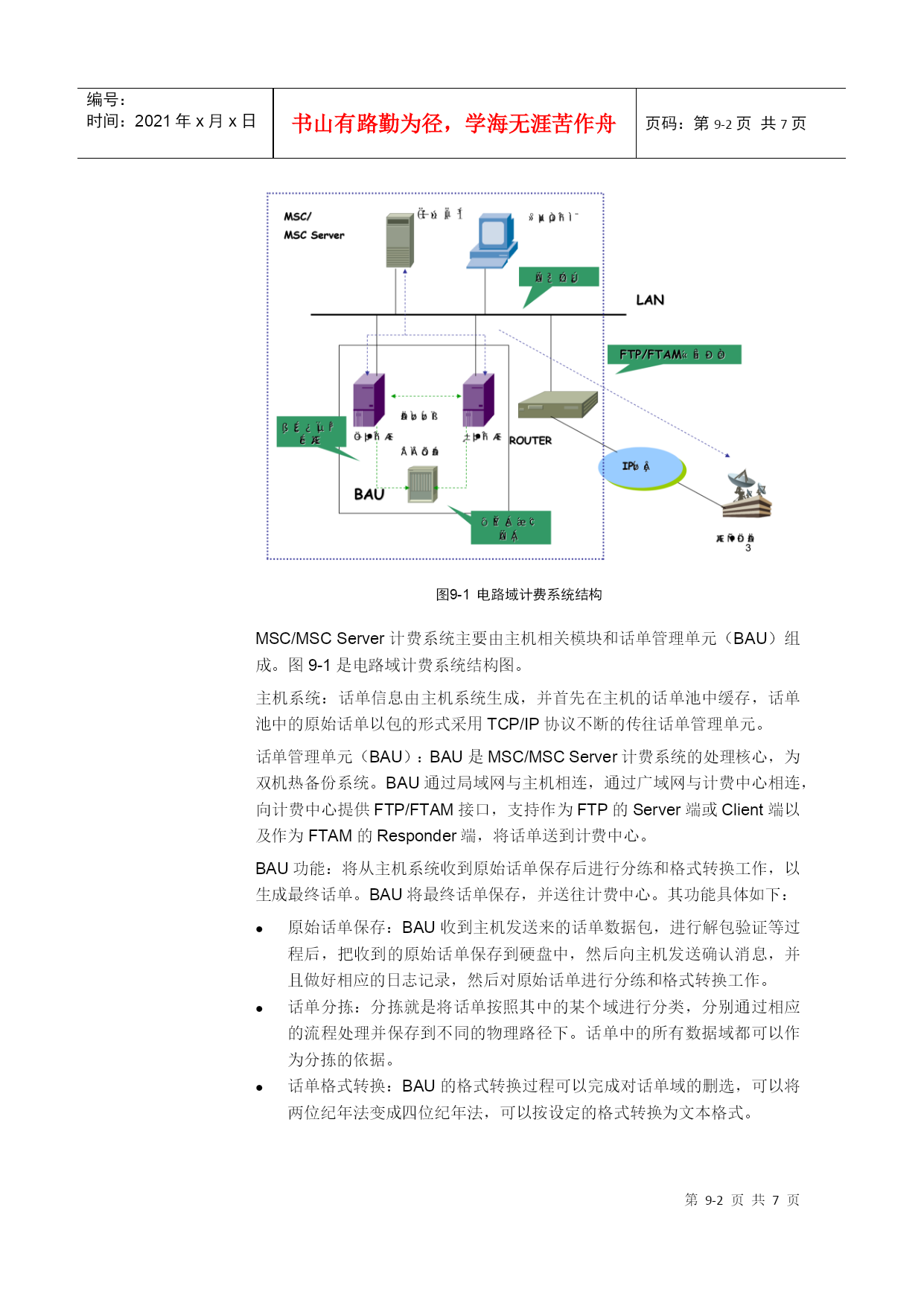

电路域计费系统结构
MSC/MSCServer计费系统主要由主机相关模块和话单管理单元（BAU）组成。REF_Ref41475361\r\h图9-1是电路域计费系统结构图。
主机系统：话单信息由主机系统生成，并首先在主机的话单池中缓存，话单池中的原始话单以包的形式采用TCP/IP协议不断的传往话单管理单元。
话单管理单元（BAU）：BAU是MSC/MSCServer计费系统的处理核心，为双机热备份系统。BAU通过局域网与主机相连，通过广域网与计费中心相连，向计费中心提供FTP/FTAM接口，支持作为FTP的Server端或Client端以及作为FTAM的Responder端，将话单送到计费中心。
BAU功能：将从主机系统收到原始话单保存后进行分练和格式转换工作，以生成最终话单。BAU将最终话单保存，并送往计费中心。其功能具体如下：
原始话单保存：BAU收到主机发送来的话单数据包，进行解包验证等过程后，把收到的原始话单保存到硬盘中，然后向主机发送确认消息，并且做好相应的日志记录，然后对原始话单进行分练和格式转换工作。
话单分拣：分拣就是将话单按照其中的某个域进行分类，分别通过相应的流程处理并保存到不同的物理路径下。话单中的所有数据域都可以作为分拣的依据。
话单格式转换：BAU的格式转换过程可以完成对话单域的删选，可以将两位纪年法变成四位纪年法，可以按设定的格式转换为文本格式。
最终话单存储：话单管理单元完成对原始话单的分拣或格式转换处理后，将处理后的话单（最终话单）按不同的分类存放到不同的目录下。

计费中心：完成话单采集功能，对话单数据进行最终处理，根据各种资费条件，得出客户的最终帐单。

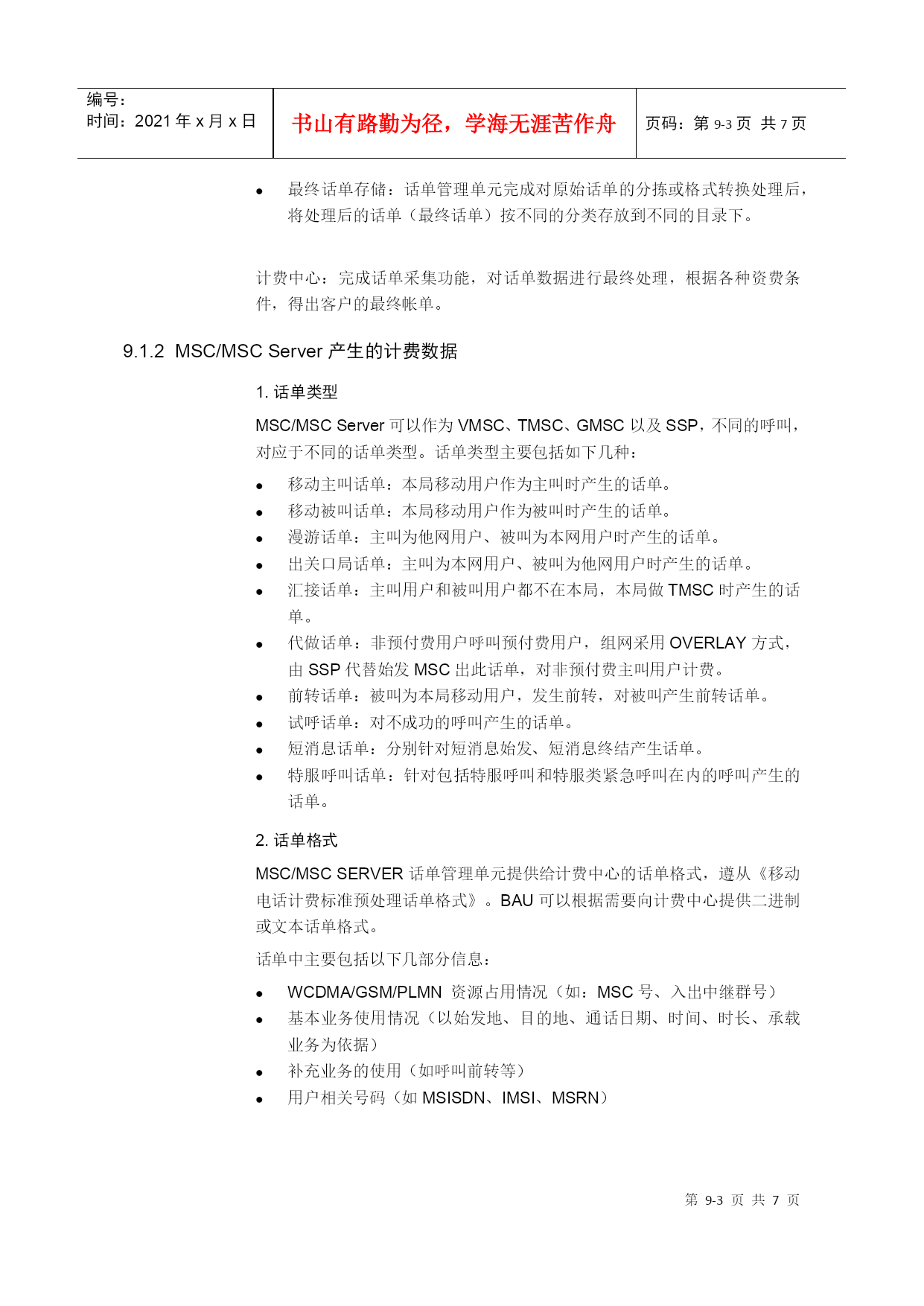

MSC/MSCServer产生的计费数据
话单类型
MSC/MSCServer可以作为VMSC、TMSC、GMSC以及SSP，不同的呼叫，对应于不同的话单类型。话单类型主要包括如下几种：
移动主叫话单：本局移动用户作为主叫时产生的话单。
移动被叫话单：本局移动用户作为被叫时产生的话单。
漫游话单：主叫为他网用户、被叫为本网用户时产生的话单。
出关口局话单：主叫为本网用户、被叫为他网用户时产生的话单。
汇接话单：主叫用户和被叫用户都不在本局，本局做TMSC时产生的话单。
代做话单：非预付费用户呼叫预付费用户，组网采用OVERLAY方式，由SSP代替始发MSC出此话单，对非预付费主叫用户计费。
前转话单：被叫为本局移动用户，发生前转，对被叫产生前转话单。
试呼话单：对不成功的呼叫产生的话单。
短消息话单：分别针对短消息始发、短消息终结产生话单。
特服呼叫话单：针对包括特服呼叫和特服类紧急呼叫在内的呼叫产生的话单。
话单格式
MSC/MSCSERVER话单管理单元提供给计费中心的话单格式，遵从《移动电话计费标准预处理话单格式》。BAU可以根据需要向计费中心提供二进制或文本话单格式。
话单中主要包括以下几部分信息：
WCDMA/GSM/PLMN资源占用情况（如：MSC号、入出中继群号）
基本业务使用情况（以始发地、目的地、通话日期、时间、时长、承载业务为依据）
补充业务的使用（如呼叫前转等）
用户相关号码（如MSISDN、IMSI、MSRN）

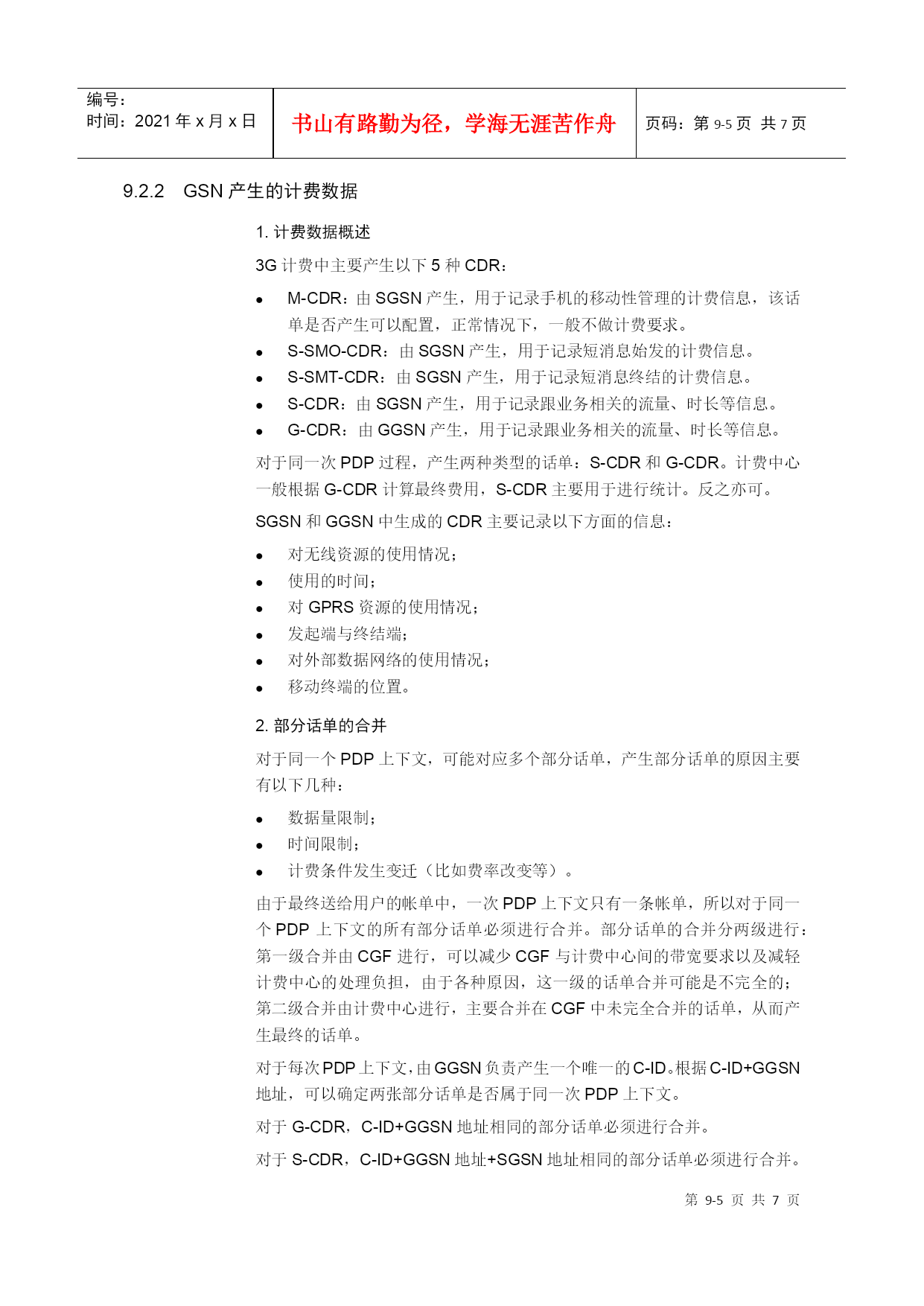

WCDMA分组域计费原理

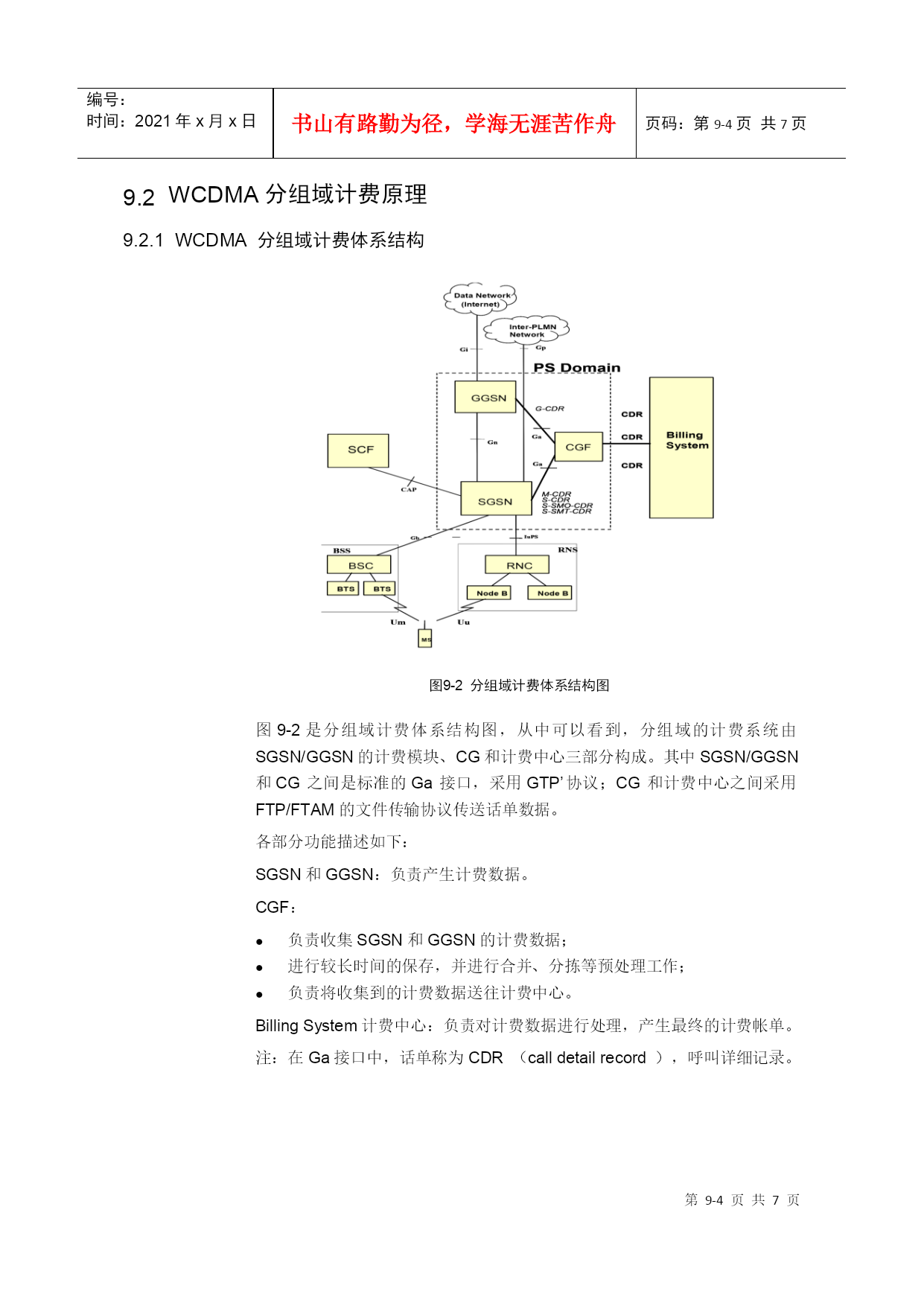

WCDMA分组域计费体系结构

分组域计费体系结构图
REF_Ref414756
