上海联通WCDMA项目中兴基站设备B8200+R8840
1.B8200+R8840介绍

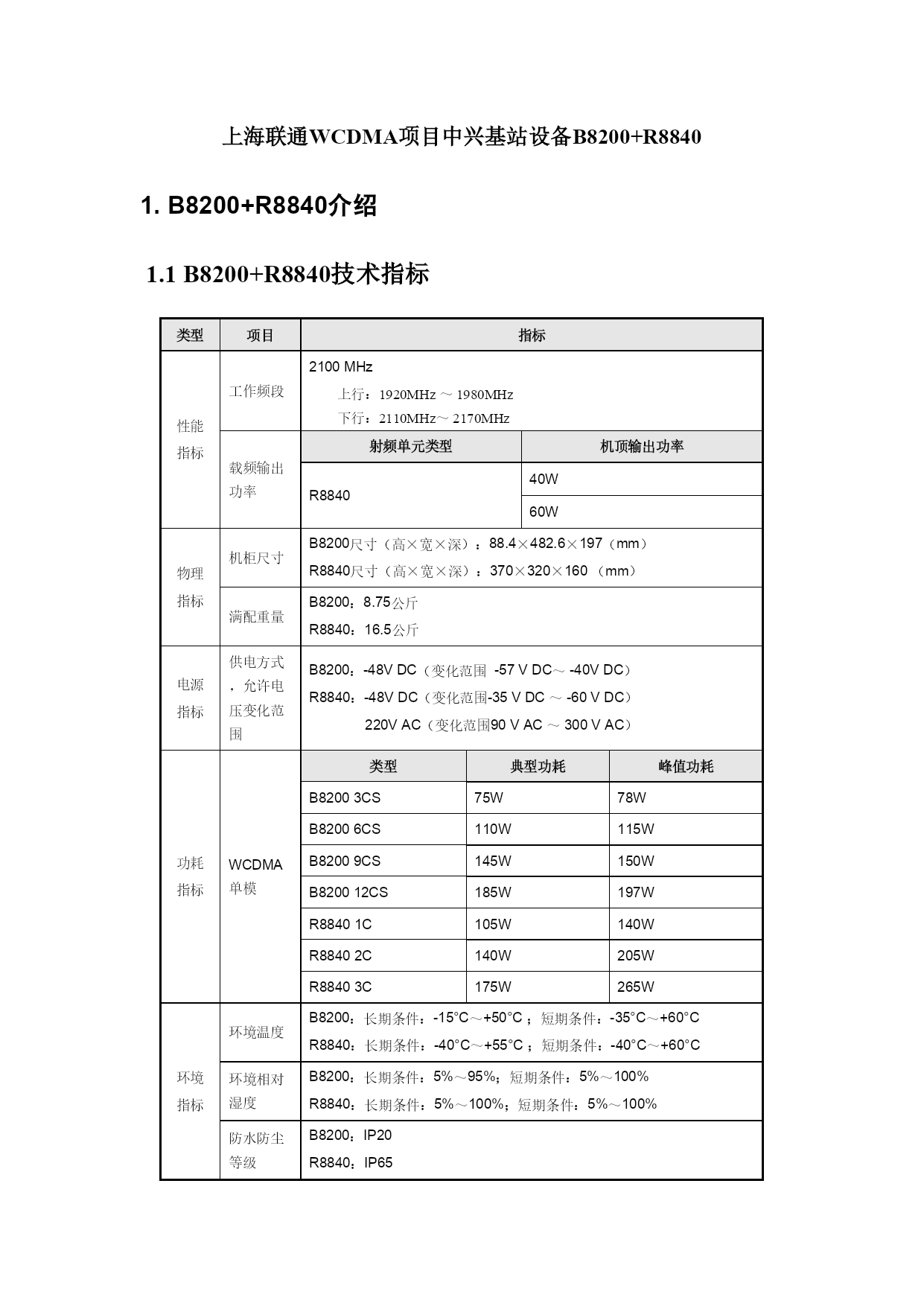

1.1B8200+R8840技术指标
类型项目指标性能
指标工作频段2100MHz
上行：1920MHz～1980MHz
下行：2110MHz～2170MHz载频输出功率射频单元类型机顶输出功率R884040W60W物理
指标机柜尺寸B8200尺寸（高×宽×深）：88.4×482.6×197（mm）
R8840尺寸（高×宽×深）：370×320×160（mm）满配重量B8200：8.75公斤
R8840：16.5公斤电源
指标供电方式，允许电压变化范围B8200：-48VDC（变化范围-57VDC～-40VDC）
R8840：-48VDC（变化范围-35VDC～-60VDC）
220VAC（变化范围90VAC～300VAC）功耗
指标WCDMA单模类型典型功耗峰值功耗B82003CS75W78WB82006CS110W115WB82009CS145W150WB820012CS185W197WR88401C105W140WR88402C140W205WR88403C175W265W环境
指标环境温度B8200：长期条件：-15°C～+50°C；短期条件：-35°C～+60°C
R8840：长期条件：-40°C～+55°C；短期条件：-40°C～+60°C环境相对湿度B8200：长期条件：5%～95%；短期条件：5%～100%
R8840：长期条件：5%～100%；短期条件：5%～100%防水防尘等级B8200：IP20
R8840：IP65接地要求≤10Ω
型号尺寸（高×宽×深）重量功耗供电方式B820088.4mm×482.6mm×197mm8.75公斤185W-48VDCR8840370mm×320mm×160mm16.5公斤175W-48VDC或220VAC室内防雷箱400mm×450mm×105mm8公斤-48CDC室外防雷箱305mm×238mm×106mm3公斤-48VDCB8200如采用交流供电，需外置一个AC/DC电源模块（19英寸宽，1U高度）

1.2B8200板面图

B8200主要单板描述：
单板名称单板功能描述CC控制与时钟（Control&Clock）板FS光纤交换（FabricSwitch）板UBPGGSM基带处理（UniversalBasebandProcessingboardforGSM）板BPCWCDMA基带处理（BasebandProcessingtypeCforWCDMA）板SA现场告警（SiteAlarm）板PM电源模块（PowerModule）FAN风扇模块（FANModule）

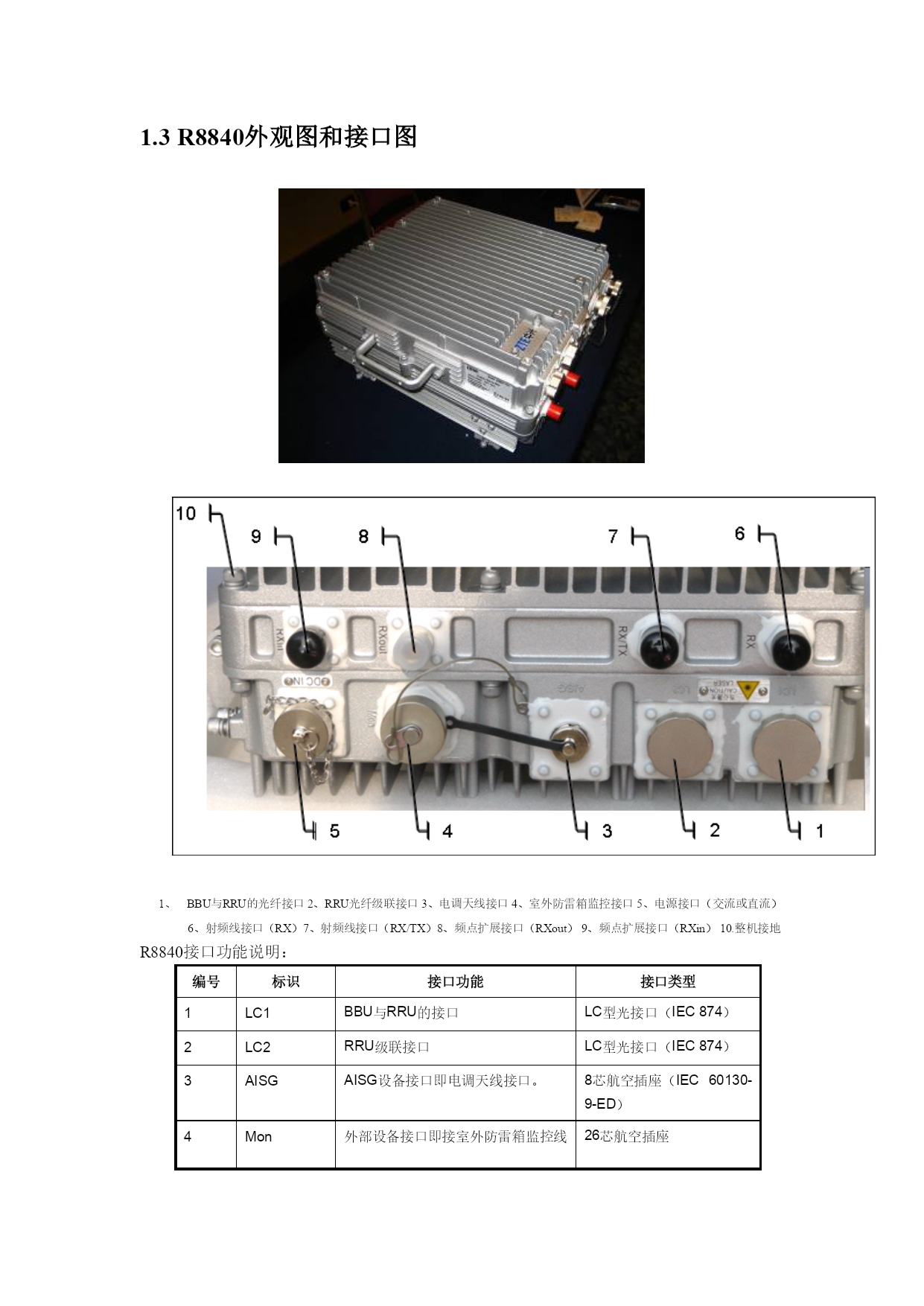

1.3R8840外观图和接口图

BBU与RRU的光纤接口2、RRU光纤级联接口3、电调天线接口4、室外防雷箱监控接口5、电源接口（交流或直流）6、射频线接口（RX）7、射频线接口（RX/TX）8、频点扩展接口（RXout）9、频点扩展接口（RXin）10.整机接地
R8840接口功能说明：

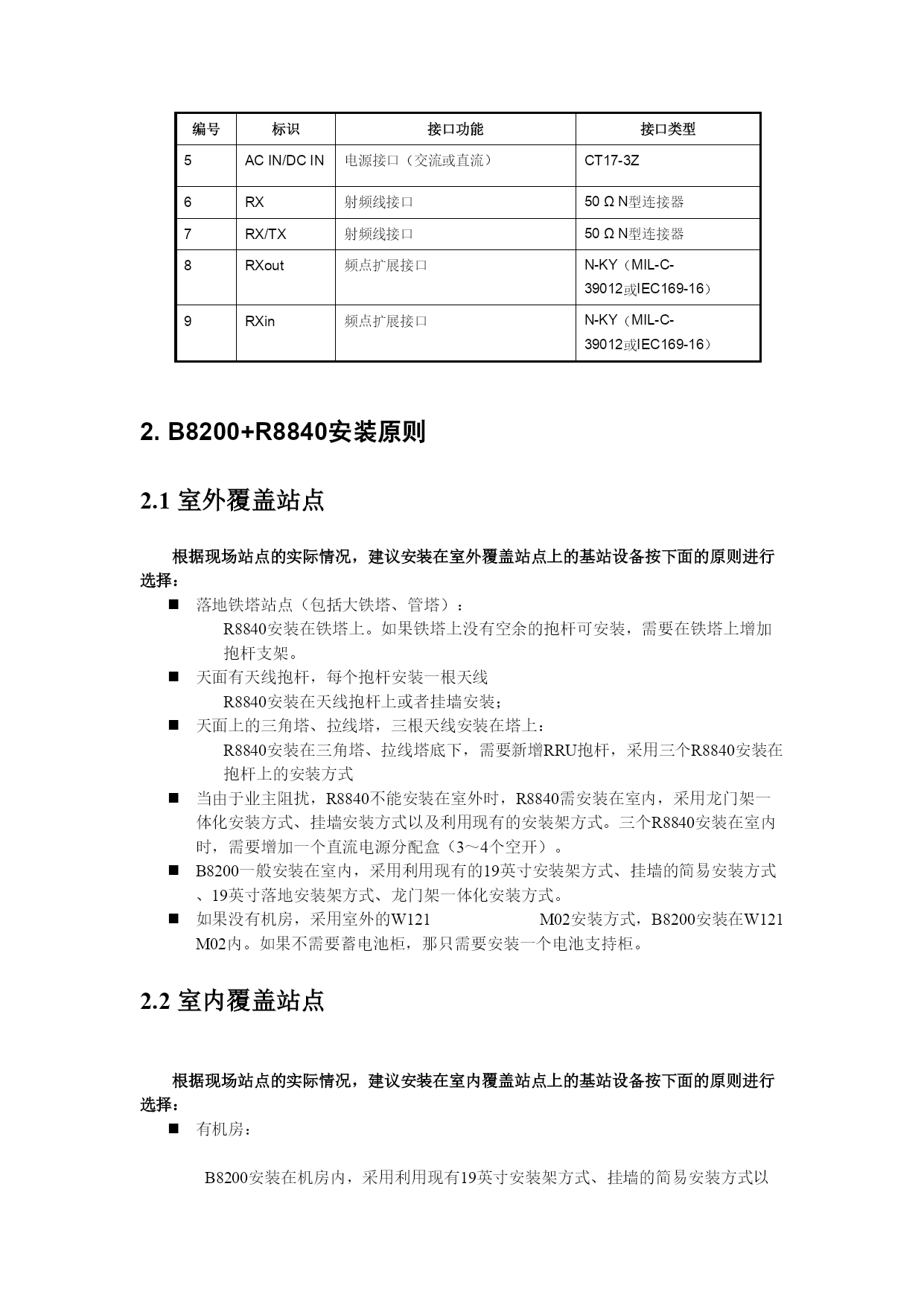

编号标识接口功能接口类型1LC1BBU与RRU的接口LC型光接口（IEC874）2LC2RRU级联接口LC型光接口（IEC874）3AISGAISG设备接口即电调天线接口。8芯航空插座（IEC60130-9-ED）4Mon外部设备接口即接室外防雷箱监控线26芯航空插座5ACIN/DCIN电源接口（交流或直流）CT17-3Z6RX射频线接口50ΩN型连接器7RX/TX射频线接口50ΩN型连接器8RXout频点扩展接口N-KY（MIL-C-39012或IEC169-16）9RXin频点扩展接口N-KY（MIL-C-39012或IEC169-16）
2.B8200+R8840安装原则
2.1室外覆盖站点
根据现场站点的实际情况，建议安装在室外覆盖站点上的基站设备按下面的原则进行选择：
落地铁塔站点（包括大铁塔、管塔）：
R8840安装在铁塔上。如果铁塔上没有空余的抱杆可安装，需要在铁塔上增加抱杆支架。
天面有天线抱杆，每个抱杆安装一根天线
R8840安装在天线抱杆上或者挂墙安装；
天面上的三角塔、拉线塔，三根天线安装在塔上：
R8840安装在三角塔、拉线塔底下，需要新增RRU抱杆，采用三个R8840安装在抱杆上的安装方式
当由于业主阻扰，R8840不能安装在室外时，R8840需安装在室内，采用龙门架一体化安装方式、挂墙安装方式以及利用现有的安装架方式。三个R8840安装在室内时，需要增加一个直流电源分配盒（3～4个空开）。

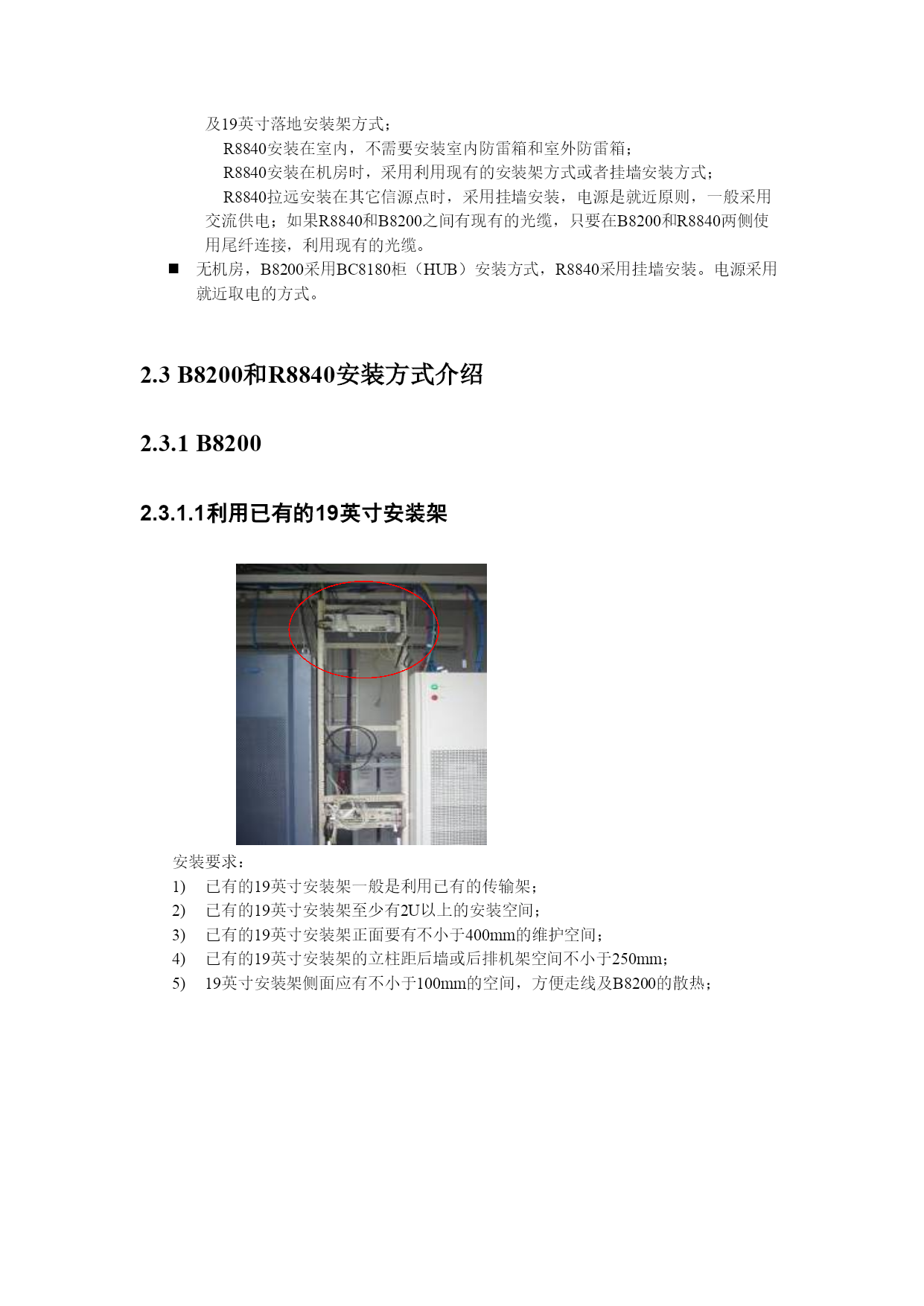

B8200一般安装在室内，采用利用现有的19英寸安装架方式、挂墙的简易安装方式、19英寸落地安装架方式、龙门架一体化安装方式。
如果没有机房，采用室外的W121M02安装方式，B8200安装在W121M02内。
