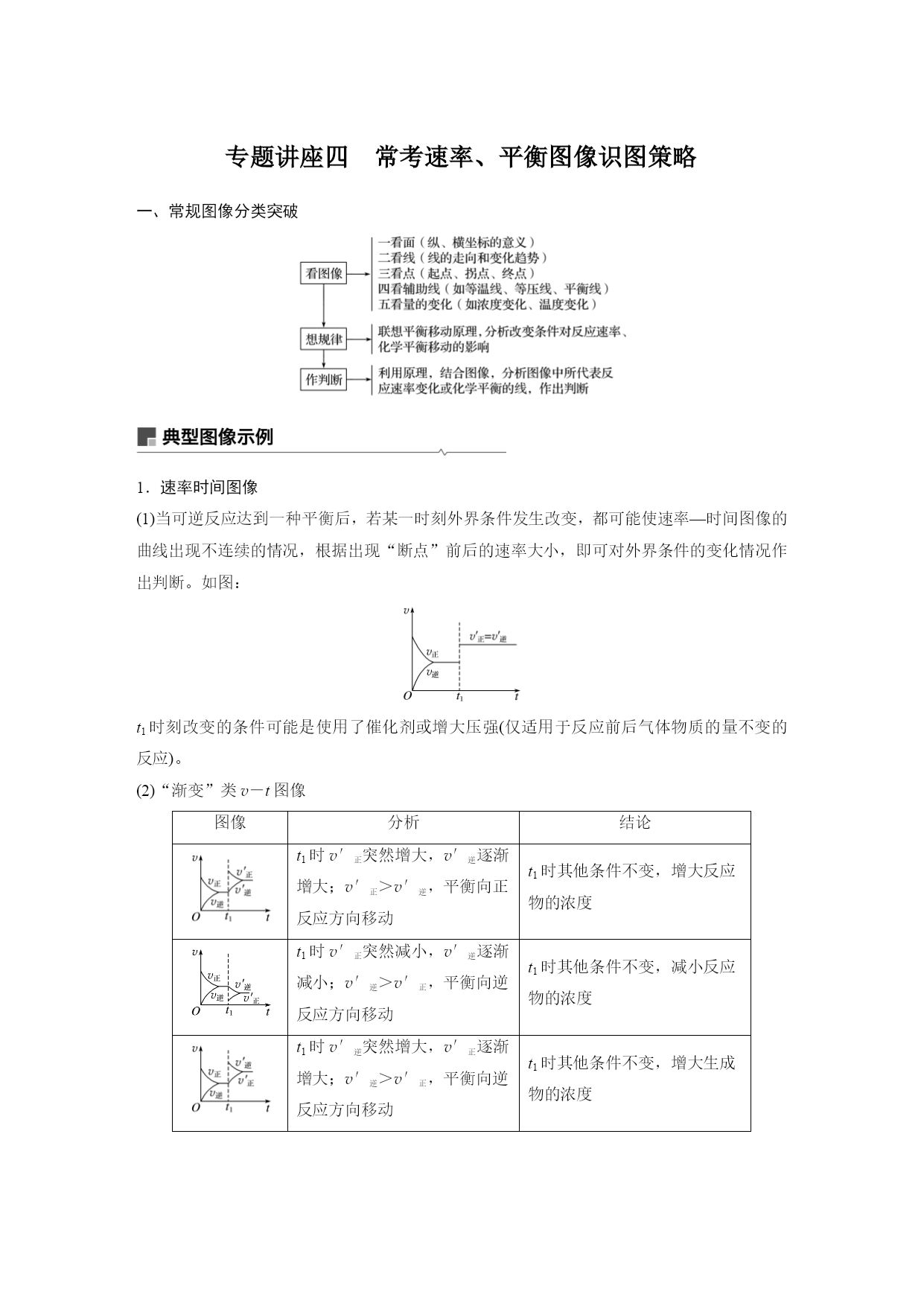

专题讲座四常考速率、平衡图像识图策略
一、常规图像分类突破

1．速率时间图像
(1)当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。如图：

t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。
(2)“渐变”类v－t图像
图像分析结论t1时v′正突然增大，v′逆逐渐增大；v′正＞v′逆，平衡向正反应方向移动t1时其他条件不变，增大反应物的浓度t1时v′正突然减小，v′逆逐渐减小；v′逆＞v′正，平衡向逆反应方向移动t1时其他条件不变，减小反应物的浓度t1时v′逆突然增大，v′正逐渐增大；v′逆＞v′正，平衡向逆反应方向移动t1时其他条件不变，增大生成物的浓度t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动t1时其他条件不变，减小生成物的浓度

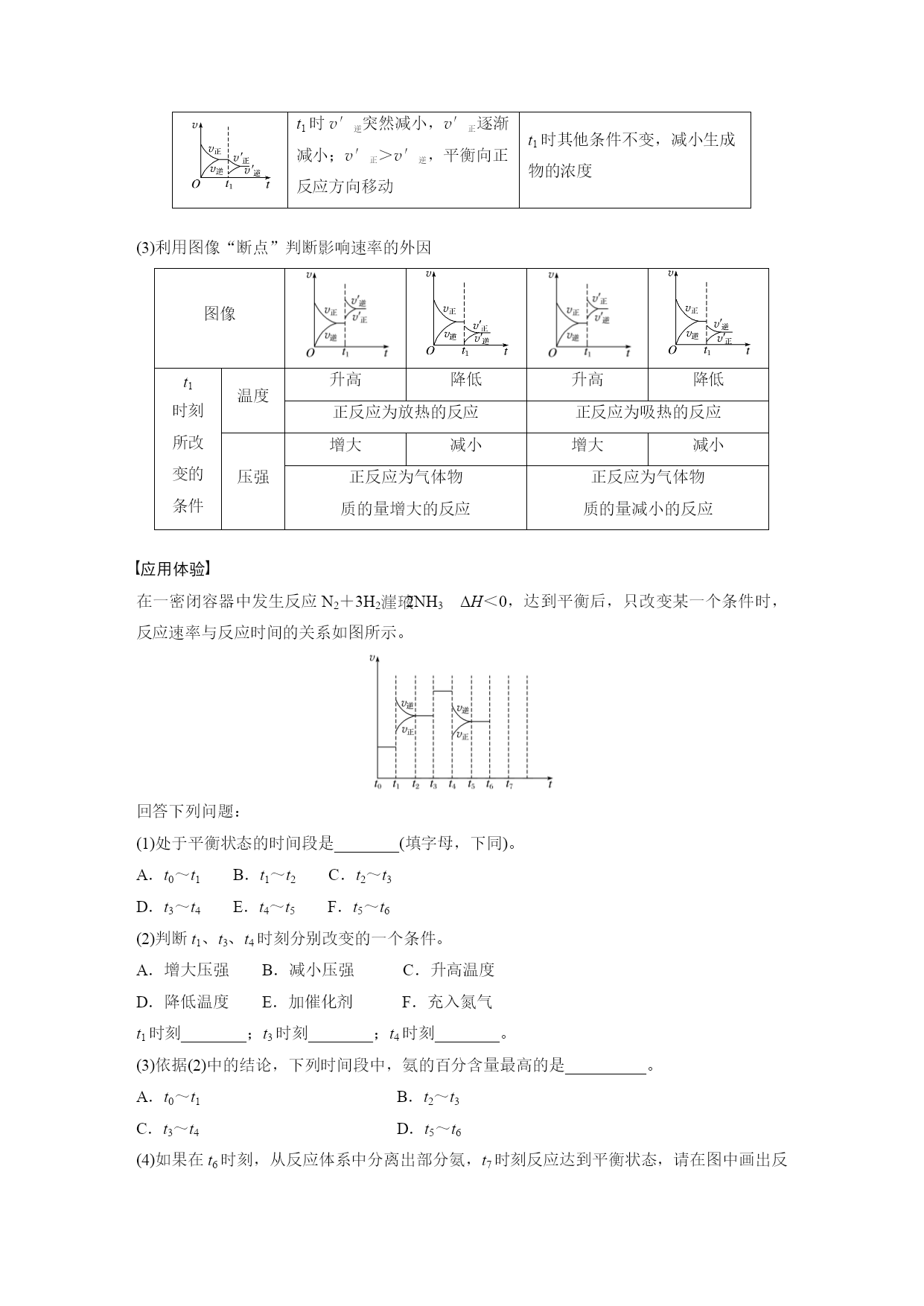

(3)利用图像“断点”判断影响速率的外因
图像t1
时刻
所改
变的
条件温度升高降低升高降低正反应为放热的反应正反应为吸热的反应压强增大减小增大减小正反应为气体物
质的量增大的反应正反应为气体物
质的量减小的反应
应用体验
在一密闭容器中发生反应N2＋3H22NH3ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。

回答下列问题：
(1)处于平衡状态的时间段是________(填字母，下同)。
A．t0～t1B．t1～t2C．t2～t3
D．t3～t4E．t4～t5F．t5～t6
(2)判断t1、t3、t4时刻分别改变的一个条件。
A．增大压强B．减小压强C．升高温度
D．降低温度E．加催化剂F．充入氮气
t1时刻________；t3时刻________；t4时刻________。
(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。
A．t0～t1 B．t2～t3
C．t3～t4 D．t5～t6
(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。

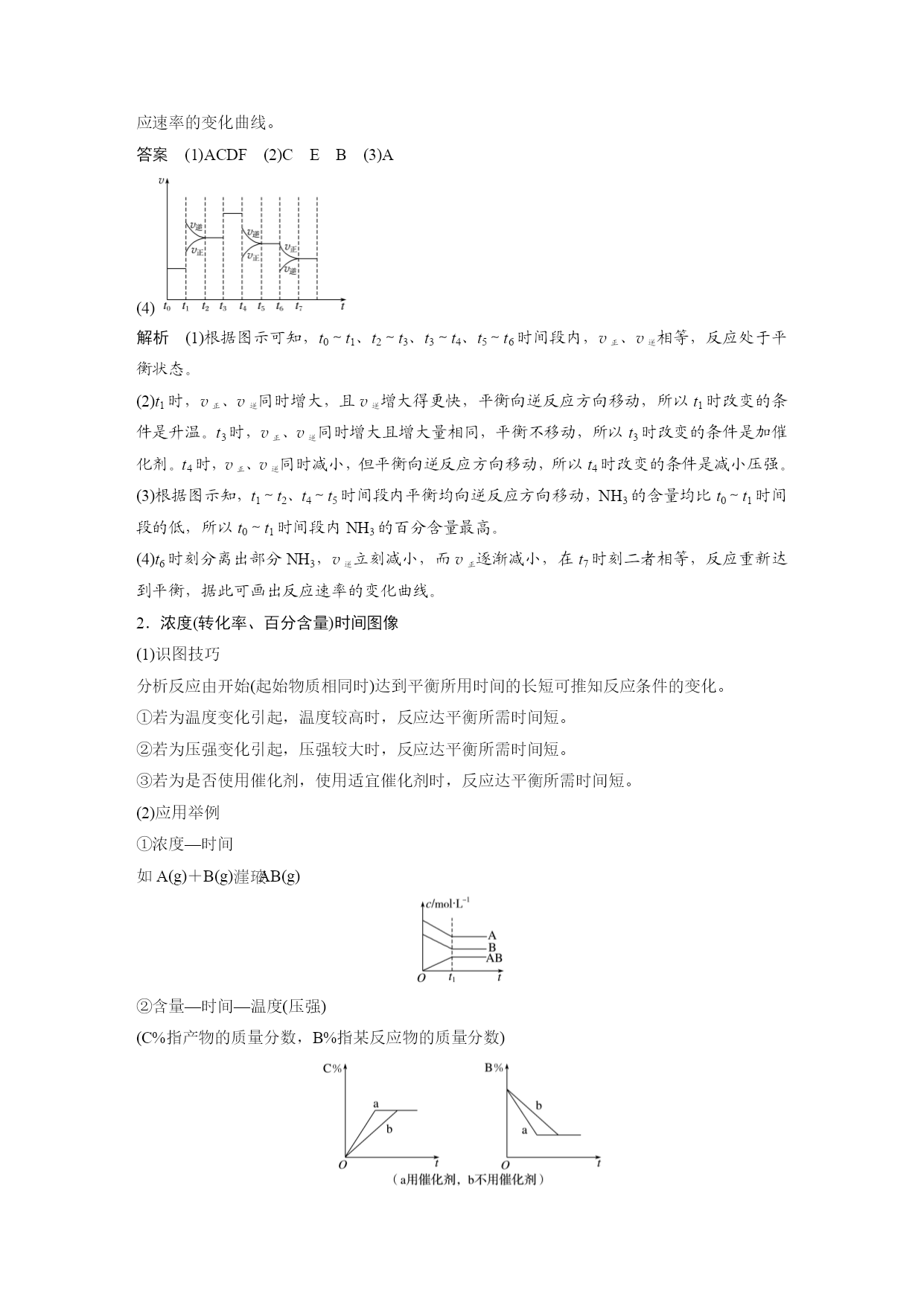

答案(1)ACDF(2)CEB(3)A
(4)
解析(1)根据图示可知，t0～t1、t2～t3、t3～t4、t5～t6时间段内，v正、v逆相等，反应处于平衡状态。
(2)t1时，v正、v逆同时增大，且v逆增大得更快，平衡向逆反应方向移动，所以t1时改变的条件是升温。t3时，v正、v逆同时增大且增大量相同，平衡不移动，所以t3时改变的条件是加催化剂。t4时，v正、v逆同时减小，但平衡向逆反应方向移动，所以t4时改变的条件是减小压强。
(3)根据图示知，t1～t2、t4～t5时间段内平衡均向逆反应方向移动，NH3的含量均比t0～t1时间段的低，所以t0～t1时间段内NH3的百分含量最高。
(4)t6时刻分离出部分NH3，v逆立刻减小，而v正逐渐减小，在t7时刻二者相等，反应重新达到平衡，据此可画出反应速率的变化曲线。
2．浓度(转化率、百分含量)时间图像
(1)识图技巧
分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。
①若为温度变化引起，温度较高时，反应达平衡所需时间短。
②若为压强变化引起，压强较大时，反应达平衡所需时间短。
③若为是否使用催化剂，使用适宜催化剂时，反应达平衡所需时间短。
(2)应用举例
①浓度—时间
如A(g)＋B(g)AB(g)

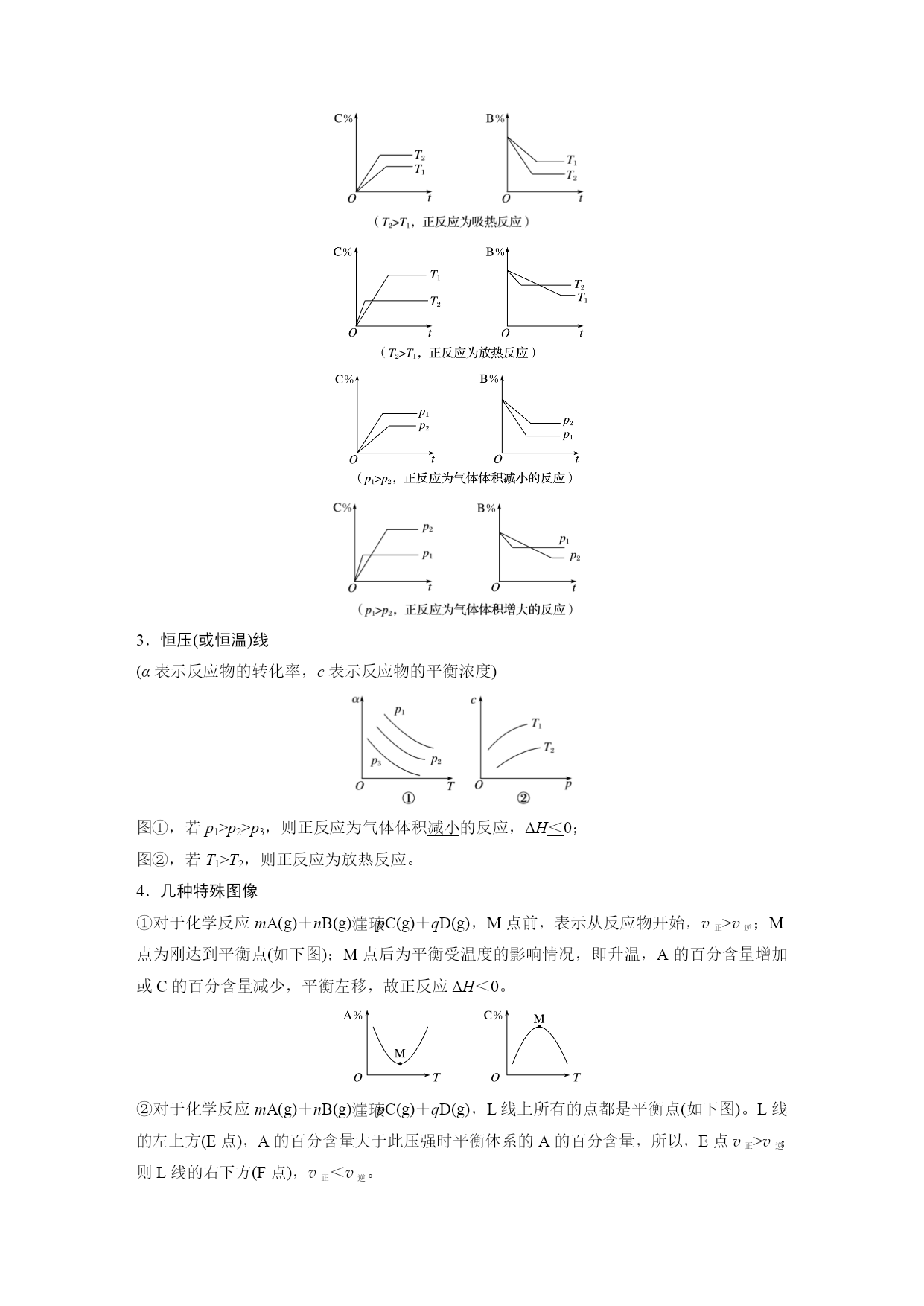

②含量—时间—温度(压强)
(C%指产物的质量分数，B%指某反应物的质量分数)

3．恒压(或恒温)线
(α表示反应物的转化率，c表示反应物的平衡浓度)

图①，若p1>p2>p3，则正反应为气体体积减小的反应，ΔH＜0；
图②，若T1>T2，则正反应为放热反应。
4．几种特殊图像
①对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。

②对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如下图)。L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以，E点v正>v逆；则L线的右下方(F点)，v正＜v逆。

应用体验

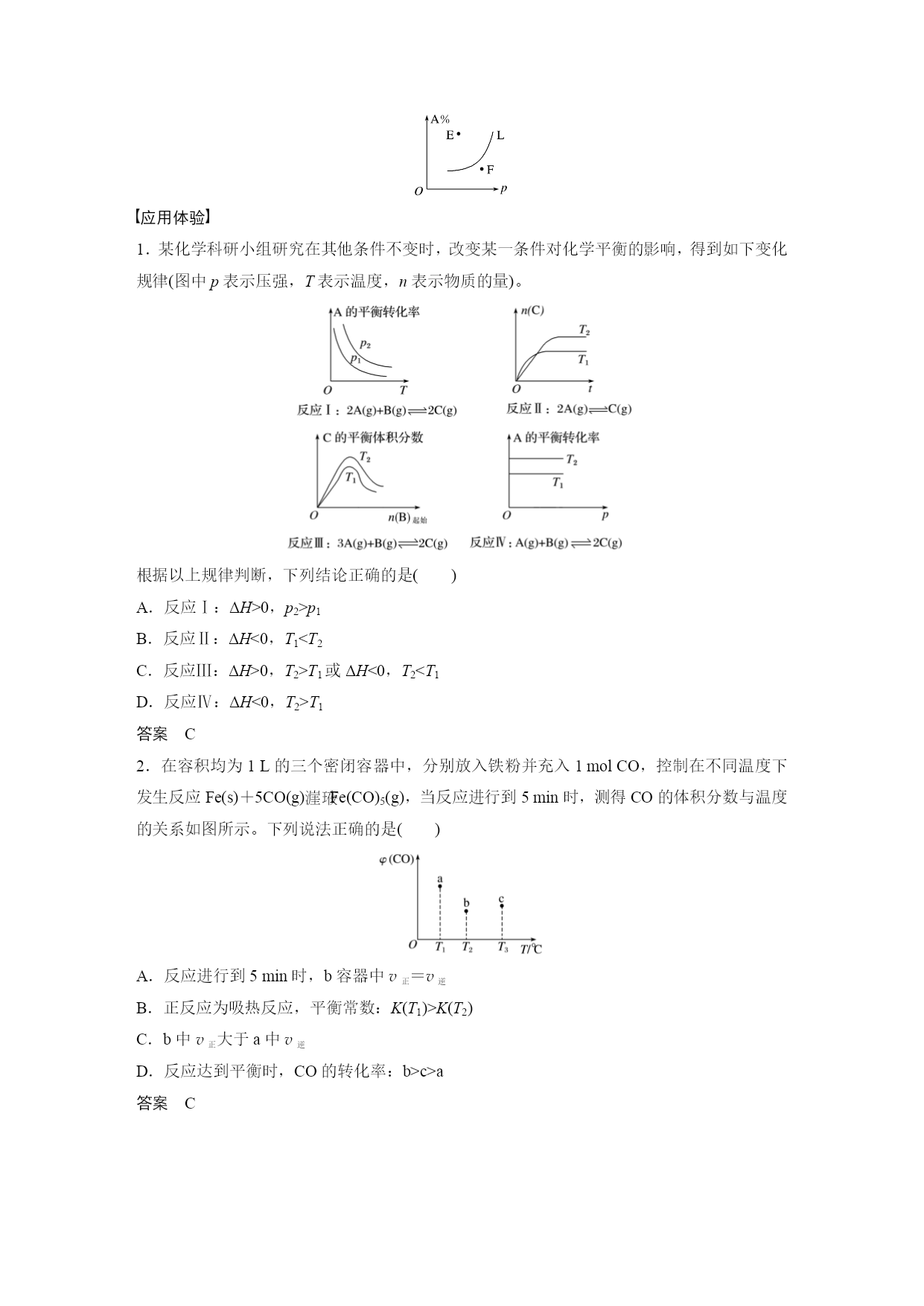

1．某化学科研小组研究在其他条件不变时，改变某一条件对化学平衡的影响，得到如下变化规律(图中p表示压强，T表示温度，n表示物质的量)。

根据以上规律判断，下列结论正确的是()
A．反应Ⅰ：ΔH>0，p2>p1
B．反应Ⅱ：ΔH<0，T1<T2
C．反应Ⅲ：ΔH>0，T2>T1或ΔH<0，T2<T1
D
