PVC卷材地板国家标准GB.doc

PVC卷材地板国家标准GB

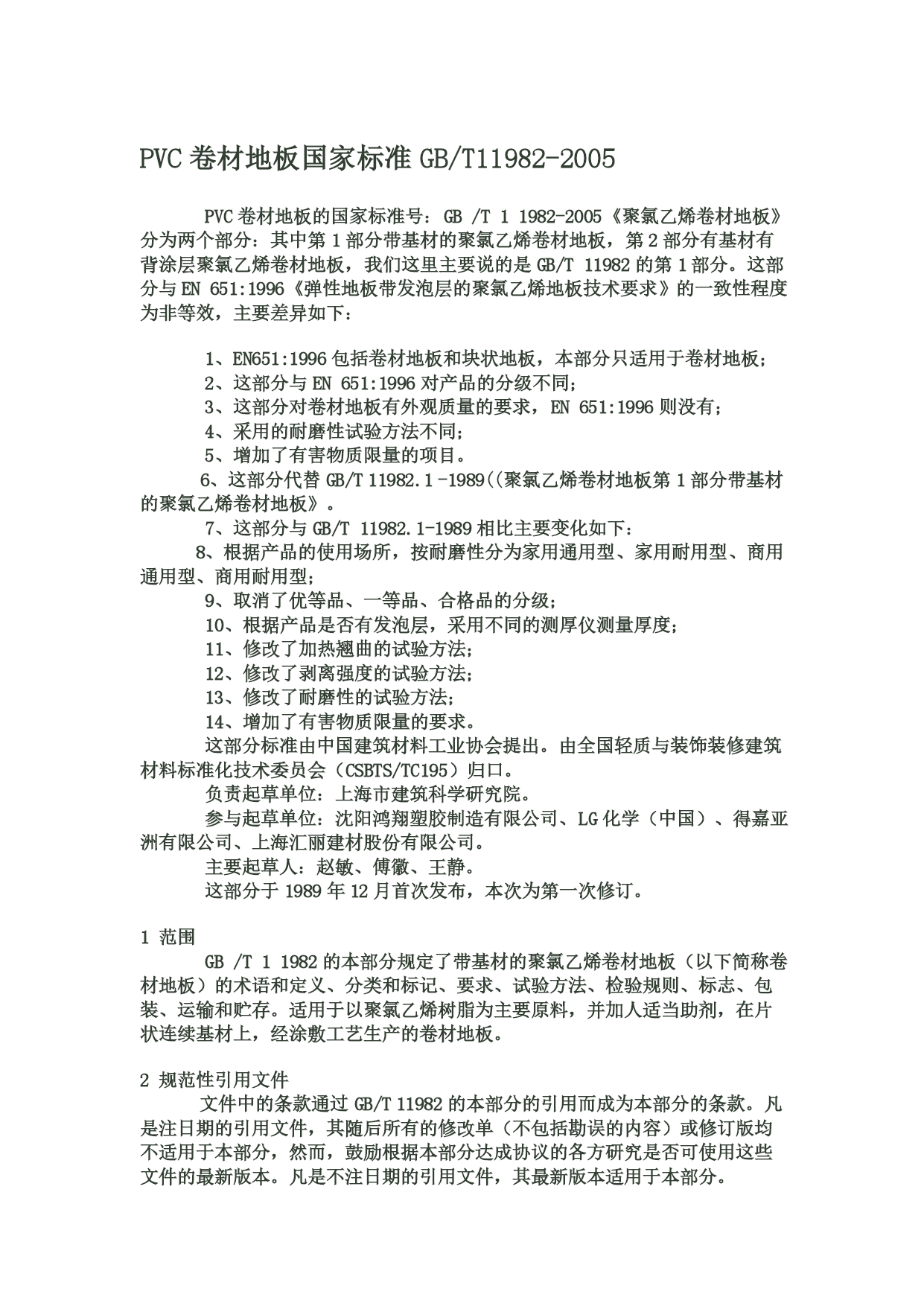

PVC卷材地板国家标准GB/T11982-2005
PVC卷材地板的国家标准号：GB/T11982-2005《聚氯乙烯卷材地板》分为两个部分：其中第1部分带基材的聚氯乙烯卷材地板，第2部分有基材有背涂层聚氯乙烯卷材地板，我们这里主要说的是GB/T11982的第1部分。这部分与EN651:1996《弹性地板带发泡层的聚氯乙烯地板技术要求》的一致性程度为非等效，主要差异如下：
1、EN651:1996包括卷材地板和块状地板，本部分只适用于卷材地板；2、这部分与EN651:1996对产品的分级不同；3、这部分对卷材地板有外观质量的要求，EN651:1996则没有；4、采用的耐磨性试验方法不同；5、增加了有害物质限量的项目。6、这部分代替GB/T11982.1-1989((聚氯乙烯卷材地板第1部分带基材的聚氯乙烯卷材地板》。7、这部分与GB/T11982.1-1989相比主要变化如下：8、根据产品的使用场所，按耐磨性分为家用通用型、家用耐用型、商用通用型、商用耐用型；9、取消了优等品、一等品、合格品的分级；10、根据产品是否有发泡层，采用不同的测厚仪测量厚度；11、修改了加热翘曲的试验方法；12、修改了剥离强度的试验方法；13、修改了耐磨性的试验方法；14、增加了有害物质限量的要求。这部分标准由中国建筑材料工业协会提出。由全国轻质与装饰装修建筑材料标准化技术委员会（CSBTS/TC195）归口。负责起草单位：上海市建筑科学研究院。参与起草单位：沈阳鸿翔塑胶制造有限公司、LG化学（中国）、得嘉亚洲有限公司、上海汇丽建材股份有限公司。主要起草人：赵敏、傅徽、王静。这部分于1989年12月首次发布，本次为第一次修订。
1范围GB/T11982的本部分规定了带基材的聚氯乙烯卷材地板（以下简称卷材地板）的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。适用于以聚氯乙烯树脂为主要原料，并加人适当助剂，在片状连续基材上，经涂敷工艺生产的卷材地板。

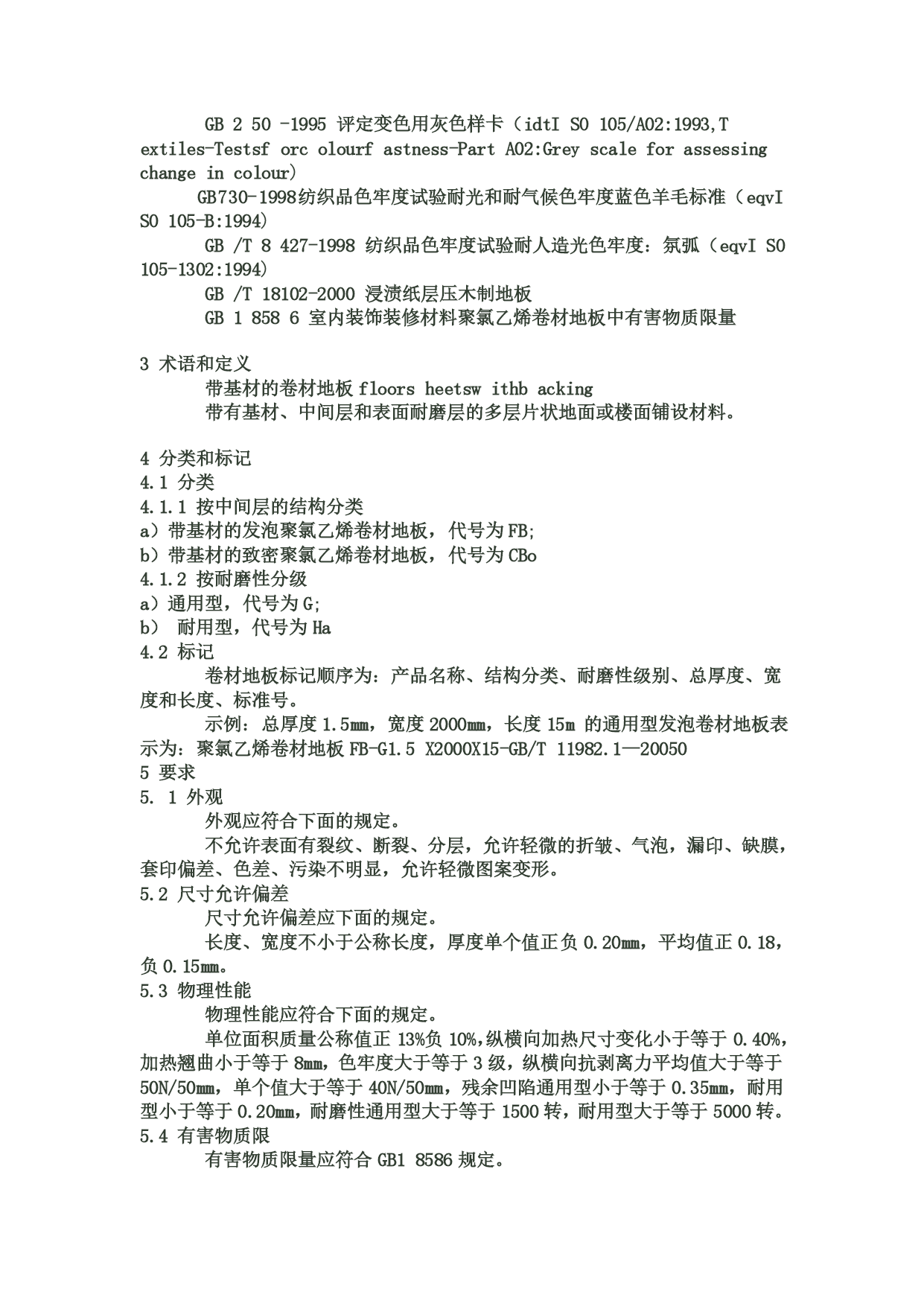

2规范性引用文件文件中的条款通过GB/T11982的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB250-1995评定变色用灰色样卡（idtISO105/A02:1993,Textiles-Testsforcolourfastness-PartA02:Greyscaleforassessingchangeincolour)GB730-1998纺织品色牢度试验耐光和耐气候色牢度蓝色羊毛标准（eqvISO105-B:1994)GB/T8427-1998纺织品色牢度试验耐人造光色牢度：氛弧（eqvISO105-1302:1994)GB/T18102-2000浸渍纸层压木制地板GB18586室内装饰装修材料聚氯乙烯卷材地板中有害物质限量
3术语和定义带基材的卷材地板floorsheetswithbacking带有基材、中间层和表面耐磨层的多层片状地面或楼面铺设材料。

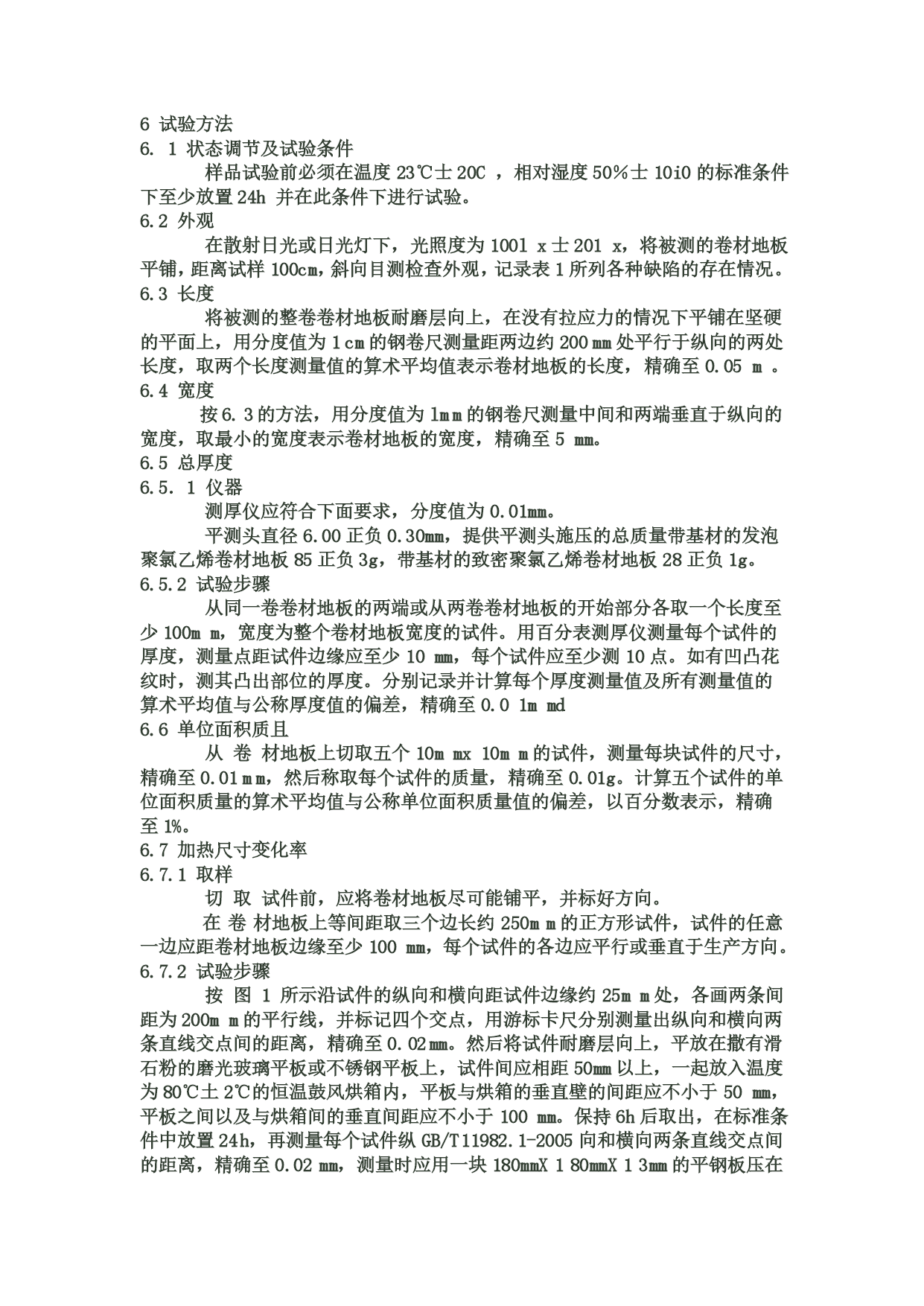

4分类和标记4.1分类4.1.1按中间层的结构分类a）带基材的发泡聚氯乙烯卷材地板，代号为FB;b）带基材的致密聚氯乙烯卷材地板，代号为CBo4.1.2按耐磨性分级a）通用型，代号为G;b）耐用型，代号为Ha4.2标记卷材地板标记顺序为：产品名称、结构分类、耐磨性级别、总厚度、宽度和长度、标准号。示例：总厚度1.5mm，宽度2000mm，长度15m的通用型发泡卷材地板表示为：聚氯乙烯卷材地板FB-G1.5X2000X15-GB/T11982.1—200505要求5.1外观外观应符合下面的规定。不允许表面有裂纹、断裂、分层，允许轻微的折皱、气泡，漏印、缺膜，套印偏差、色差、污染不明显，允许轻微图案变形。5.2尺寸允许偏差尺寸允许偏差应下面的规定。长度、宽度不小于公称长度，厚度单个值正负0.20mm，平均值正0.18，负0.15mm。5.3物理性能物理性能应符合下面的规定。单位面积质量公称值正13%负10%，纵横向加热尺寸变化小于等于0.40%，加热翘曲小于等于8mm，色牢度大于等于3级，纵横向抗剥离力平均值大于等于50N/50mm，单个值大于等于40N/50mm，残余凹陷通用型小于等于0.35mm，耐用型小于等于0.20mm，耐磨性通用型大于等于1500转，耐用型大于等于5000转。5.4有害物质限有害物质限量应符合GB18586规定。6试验方法6.1状态调节及试验条件样品试验前必须在温度23℃士20C，相对湿度50％士10i0的标准条件下至少放置24h并在此条件下进行试验。6.2外观在散射日光或日光灯下，光照
