攀枝花学院本科毕业设计（计算书）次梁的计算

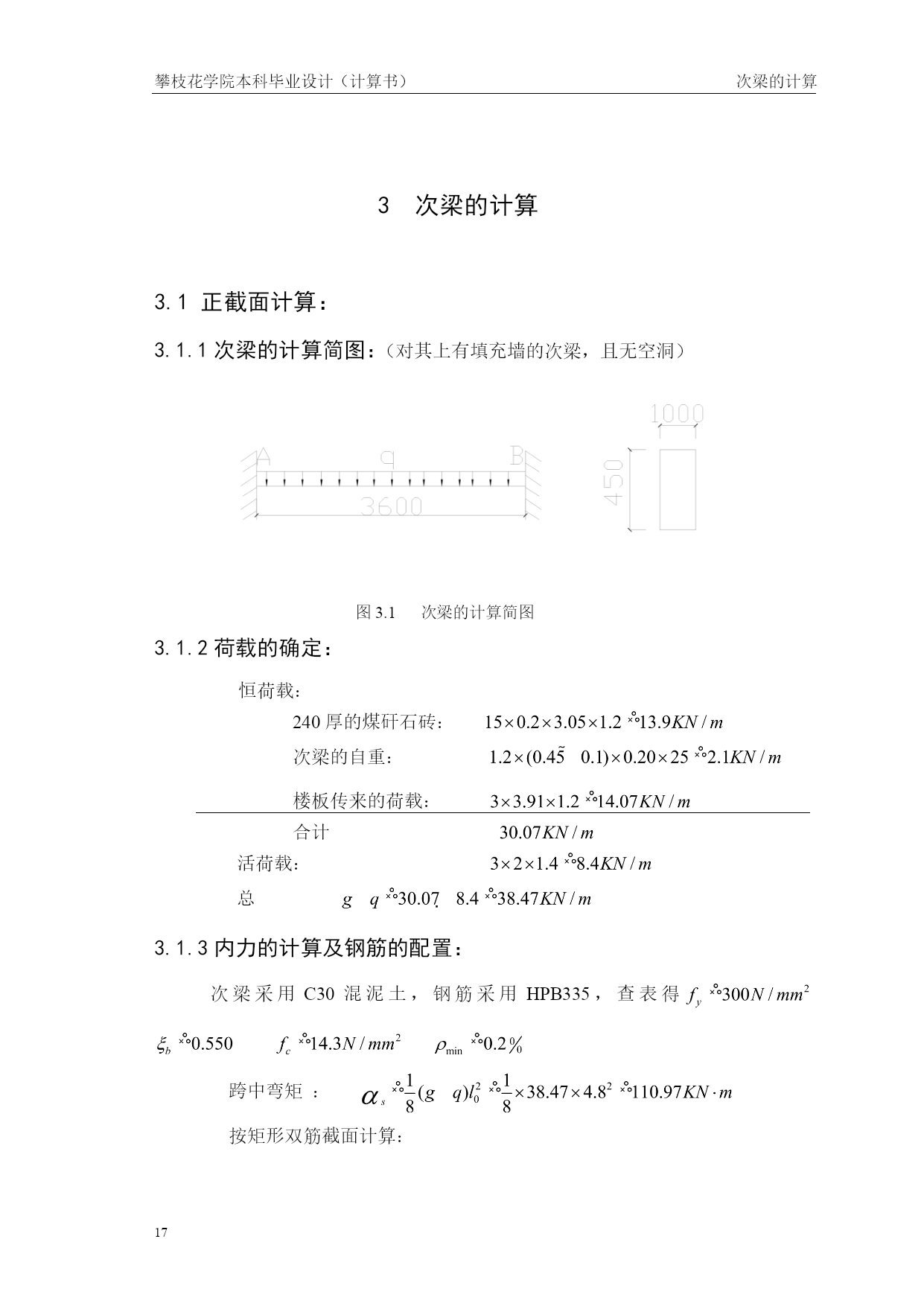

3次梁的计算

3.1正截面计算：
3.1.1次梁的计算简图：（对其上有填充墙的次梁，且无空洞）

图3.1次梁的计算简图
3.1.2荷载的确定：
恒荷载：
240厚的煤矸石砖：
次梁的自重：
楼板传来的荷载：
合计
活荷载：
总
3.1.3内力的计算及钢筋的配置：
次梁采用C30混泥土，钢筋采用HPB335，查表得
跨中弯矩：
按矩形双筋截面计算：

<
按计算需要配置受压钢筋。

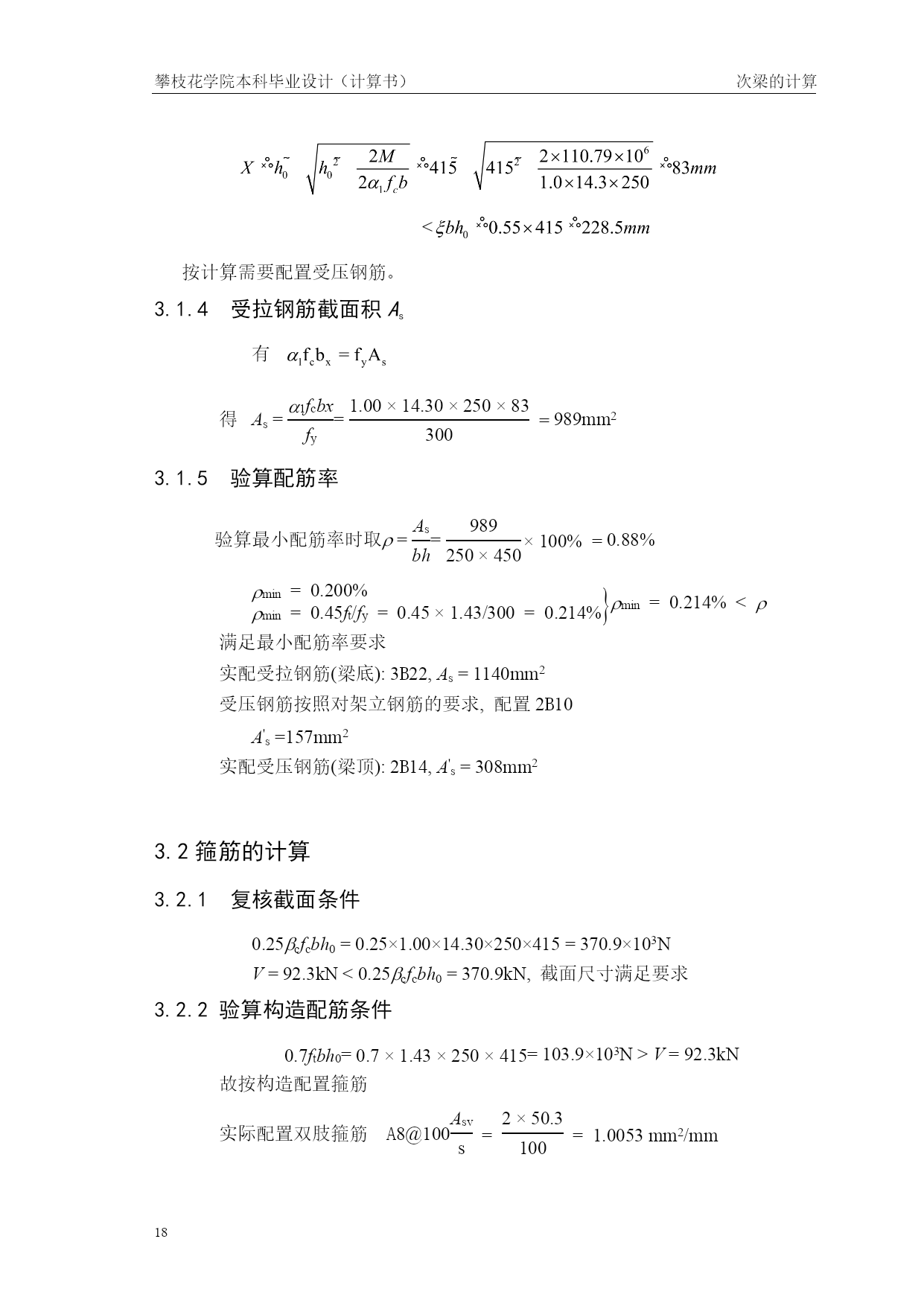

3.1.4受拉钢筋截面积As
有
得 As=EQ\f(1fcbx,fy)=EQ\f(1.00×14.30×250×83,300)=989mm2
3.1.5验算配筋率
验算最小配筋率时取=EQ\f(As,bh)=EQ\f(989,250×450)×100%=0.88%
EQ\b\rc\}(\a\al\co1\vs3\hs3(min=0.200%,min=0.45ft/fy=0.45×1.43/300=0.214%))min=0.214%<
满足最小配筋率要求
实配受拉钢筋(梁底):3B22,As=1140mm2
受压钢筋按照对架立钢筋的要求,配置2B10
A's=157mm2
实配受压钢筋(梁顶):2B14,A's=308mm2

3.2箍筋的计算
3.2.1复核截面条件
0.25cfcbh0=0.25×1.00×14.30×250×415=370.9×103N
V=92.3kN<0.25cfcbh0=370.9kN,截面尺寸满足要求
3.2.2验算构造配筋条件
EQ0.7ftbh0=EQ0.7×1.43×250×415=103.9×103N>V=92.3kN
故按构造配置箍筋
实际配置双肢箍筋A8@100EQ\b\bc(\f(Asv,s)=\f(2×50.3,100)=1.0053mm2/mm)
