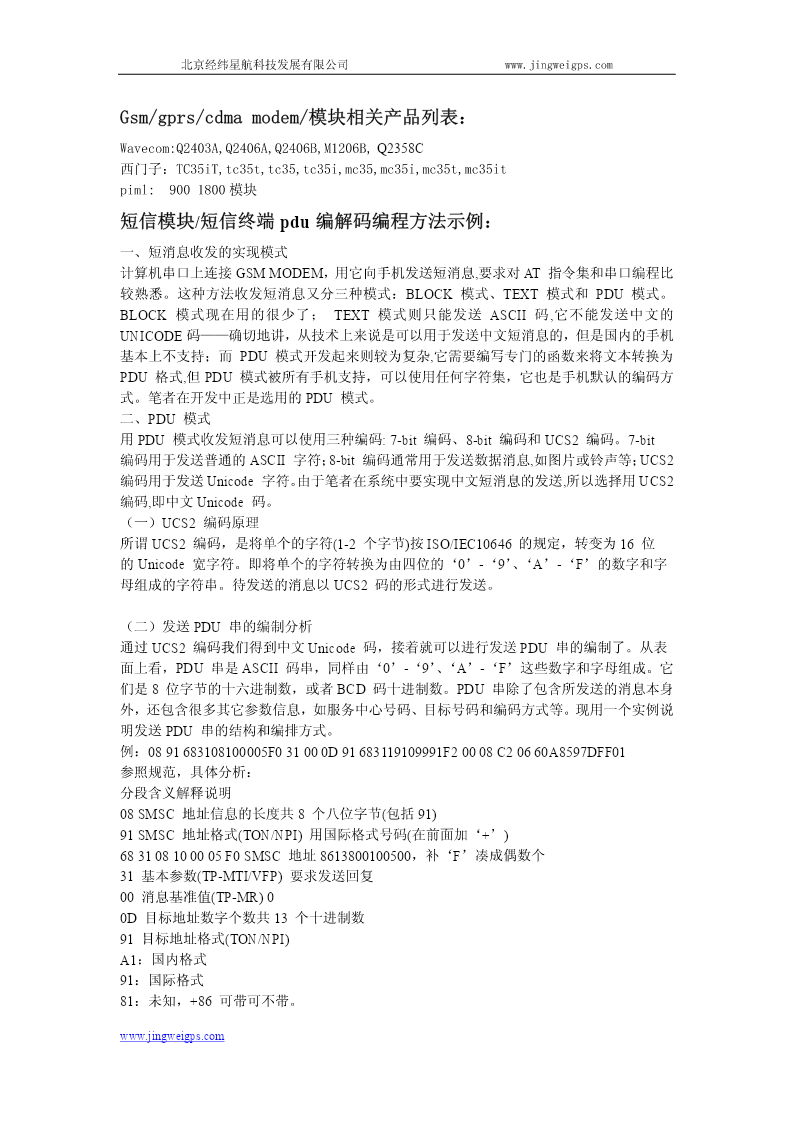

Gsm/gprs/cdmamodem/模块相关产品列表：

Wavecom:Q2403A,Q2406A,Q2406B,M1206B,Q2358C
西门子：TC35iT,tc35t,tc35,tc35i,mc35,mc35i,mc35t,mc35it
piml:9001800模块
短信模块/短信终端pdu编解码编程方法示例：

一、短消息收发的实现模式
计算机串口上连接GSMMODEM，用它向手机发送短消息,要求对AT指令集和串口编程比
较熟悉。这种方法收发短消息又分三种模式：BLOCK模式、TEXT模式和PDU模式。
BLOCK模式现在用的很少了；TEXT模式则只能发送ASCII码,它不能发送中文的
UNICODE码——确切地讲，从技术上来说是可以用于发送中文短消息的，但是国内的手机
基本上不支持；而PDU模式开发起来则较为复杂,它需要编写专门的函数来将文本转换为
PDU格式,但PDU模式被所有手机支持，可以使用任何字符集，它也是手机默认的编码方
式。笔者在开发中正是选用的PDU模式。
二、PDU模式
用PDU模式收发短消息可以使用三种编码:7-bit编码、8-bit编码和UCS2编码。7-bit
编码用于发送普通的ASCII字符；8-bit编码通常用于发送数据消息,如图片或铃声等；UCS2
编码用于发送Unicode字符。由于笔者在系统中要实现中文短消息的发送,所以选择用UCS2
编码,即中文Unicode码。
（一）UCS2编码原理
所谓UCS2编码，是将单个的字符(1-2个字节)按ISO/IEC10646的规定，转变为16位
的Unicode宽字符。即将单个的字符转换为由四位的‘0’-‘9’、‘A’-‘F’的数字和字
母组成的字符串。待发送的消息以UCS2码的形式进行发送。

（二）发送PDU串的编制分析
通过UCS2编码我们得到中文Unicode码，接着就可以进行发送PDU串的编制了。从表
面上看，PDU串是ASCII码串，同样由‘0’-‘9’、‘A’-‘F’这些数字和字母组成。它
们是8位字节的十六进制数，或者BCD码十进制数。PDU串除了包含所发送的消息本身
外，还包含很多其它参数信息，如服务中心号码、目标号码和编码方式等。现用一个实例说
明发送PDU串的结构和编排方式。
例：0891683108100005F031000D91683119109991F20008C20660A8597DFF01
参照规范，具体分析：
分段含义解释说明
08SMSC地址信息的长度共8个八位字节(包括91)
91SMSC地址格式(TON/NPI)用国际格式号码(在前面加‘+’)
683108100005F0SMSC地址8613800100500，补‘F’凑成偶数个
31基本参数(TP-MTI/VFP)要求发送回复
00消息基准值(TP-MR)0
0D目标地址数字个数共13个十进制数
91目标地址格式(TON/NPI)
A1：国内格式
91：国际格式
81：未知，+86可带可不带。

www.jingweigps.com

北京经纬星航科技发展有限公司www.jingweigps.com

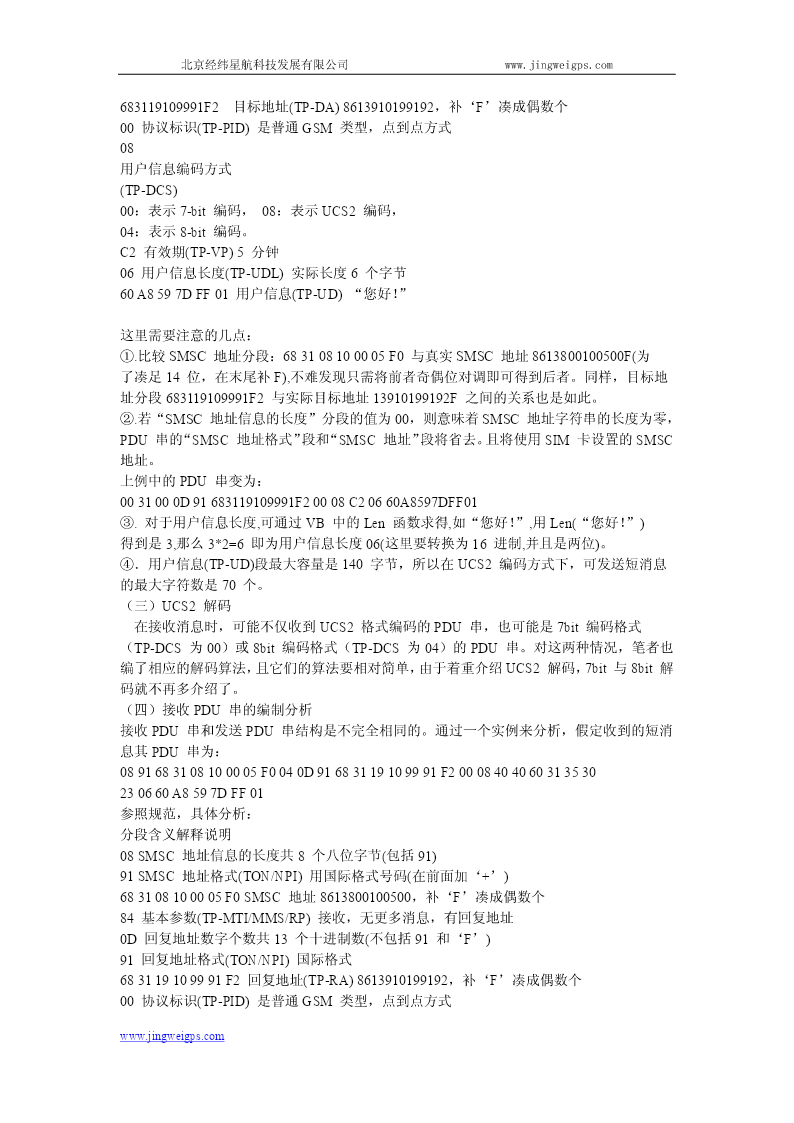

683119109991F2目标地址(TP-DA)8613910199192，补‘F’凑成偶数个
00协议标识(TP-PID)是普通GSM类型，点到点方式
08
用户信息编码方式
(TP-DCS)
00：表示7-bit编码，08：表示UCS2编码，
04：表示8-bit编码。
C2有效期(TP-VP)5分钟
06用户信息长度(TP-UDL)实际长度6个字节
60A8597DFF01用户信息(TP-UD)“您好！”

这里需要注意的几点：
①.比较SMSC地址分段：683108100005F0与真实SMSC地址8613800100500F(为
了凑足14位，在末尾补F),不难发现只需将前者奇偶位对调即可得到后者。同样，目标地
址分段683119109991F2与实际目标地址13910199192F之间的关系也是如此。
②.若“SMSC地址信息的长度”分段的值为00，则意味着SMSC地址字符串的长度为零，
PDU串的“SMSC地址格式”段和“SMSC地址”段将省去。且将使用SIM卡设置的SMSC
地址。
上例中的PDU串变为：
0031000D91683119109991F20008C20660A8597DFF01
③.对于用户信息长度,可通过VB中的Len函数求得,如“您好！”,用Len(“您好！”)
得到是3,那么3*2=6即为用户信息长度06(这里要转换为16进制,并且是两位)。
④．用户信息(TP-UD)段最大容量是140字节，所以在UCS2编码方式下，可发送短消息

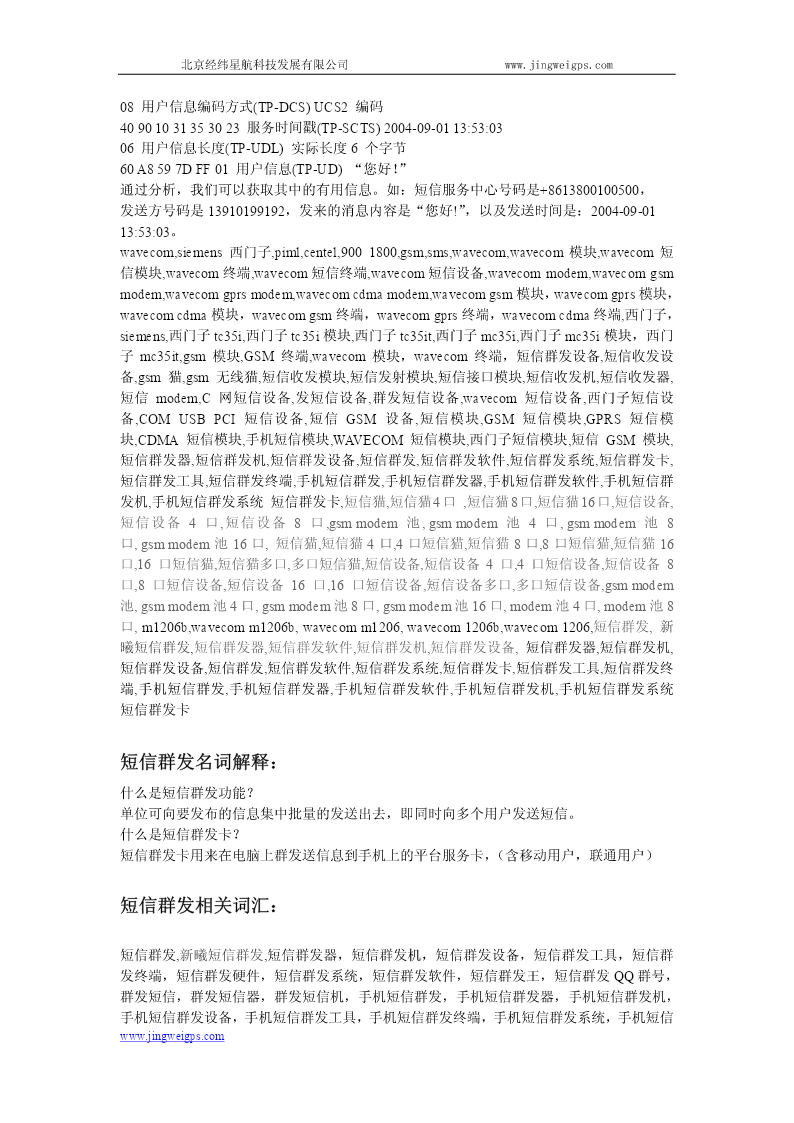

的最大字符
